Ev havalandırma sistemi: asgari maliyetle konforun nasıl

Konutlarda normal hava dolaşımı olmaksızın, yaşamak için rahat bir mikro iklim yaratmak imkansız olacaktır. Özel bir evin uygun şekilde tasarlanan ve monte edilen havalandırma sistemleri, nem seviyesini dengeler, sıcaklığı normalleştirir ve insan faaliyetlerinden kaynaklanan zararlı yabancı maddeleri giderebilir.

Görünen karmaşıklığa rağmen, bu mühendislik ağları kendi ellerinizle tasarlanabilir. Aşağıdaki talimatlar size yardımcı olacaktır.

Havalandırma sistemleri çeşitleri

doğal

Bu tip havalandırma, giriş ve çıkış arasındaki basınç düşüşüne bağlı olarak çalışır. Bu, elektrikli fanlar kullanılmadan doğal bir hava akımı oluşturur.

Bu tür mühendislik ağı göz önünde bulundurularak aşağıdaki materyallerden evler için uygundur:

• ahşap;
• tuğla;
• beton bloklar (hücresel dahil);
• genişletilmiş kil;
• kerpiç;
• monolitik beton elemanlar.

zorunlu

Özel ekipman yardımı ile, sadece etkili bir hava akışı organize etmekle kalmaz, aynı zamanda gelen akışı filtrelemenin yanı sıra özel bir ünitede ısı geri kazanımı nedeniyle ısınmasını sağlar.

Aşağıdaki malzemelerden inşa edilen binalarda cebri havalandırma gereklidir:

• polistiren beton paneller;
• iç yalıtım ile çok katmanlı elemanlar;
• çerçeve (Kanada) teknolojisi üzerine inşa edilmiş evler.

kombine

Bu durumda, doğal havalandırma yapılır ve zorla ekstraksiyon (fanların montajı) sadece ayrı odalarda sağlanır, burada havalandırma kanallarındaki olağan çekimler rahat bir mikro iklim sağlamak veya güvenli bir yaşam ortamı yaratmak için yeterli değildir.

Bu odalar şunları içerir:

• mutfak;
• sıhhi bloklar;
• teknik ve yardımcı tesisler (kazan daireleri, jeneratör odaları vb.).

Hesaplamalar yapmak

Evdeki havalandırma kendini yükleme işlemi basittir. Bununla birlikte, normal çalışması için gerekli tüm mühendislik hesaplarının düzgün bir şekilde yapılması gerekmektedir.

Hava kanalının gerekli parametrelerini belirlemek için aşağıdaki faktörler dikkate alınmalıdır:

• Evin içinde sürekli olarak bulunan insanların sayısı, konut ve konut dışı binalarda hava hacminin yanı sıra;
• Havanın çalışması için hava gerektiren veya çalışma sırasında insanlara zararlı maddeler yayan ev aletlerinin varlığı;
• İç mekan iklimini de etkileyen ısıtma elemanlarının sayısı ve tasarım özellikleri.

İpucu! Gerekli havanın temiz hacminin ve buna bağlı olarak havalandırma ağının parametrelerinin tam olarak hesaplanması çok zordur. Bu işi proje kuruluşuna vermek veya mevcut model projeleri temel almak ve mevcut koşullara adapte olmak için küçük değişiklikler yapmak daha iyidir.

Bağımsız havalandırma kurulumu

Genel gereksinimleri

Özel bir evde tasarlanan vantilasyonun, verilen görevler ile mümkün olduğunca verimli bir şekilde baş edebilmesi için, düzenlendiğinde aşağıdaki şartlara uyulması gerekir:

• istisnasız tüm odalara taze hava girişi ve egzoz havasının çıkarılması için hava kanalları bulunmasını sağlamak (özellikle de kapalı plastik pencereler ile donatılmışsa);
• hijyenik odalarda, elektrik aydınlatmasının dahil edilmesiyle eşzamanlı olarak çalışmaya başlayan egzoz fanlarının kurulması gerekir;
• mutfakta, kombine bir havalandırma sistemi sağlaması tavsiye edilir: soba üzerinde bir elektrikli fan ve tavan altında sıradan bir kanal ile bir egzoz davlumbaz;
• Pencere pervazlarının altında veya pencere çerçevelerinde özel donanımlı kanallardan temiz hava akışının sağlanması tavsiye edilir;
• Odun yakan sobalar ve şömineler monte edilirken, açık alev fazla miktarda oksijen tükettiği için ilave temiz hava tedarikine dikkat etmek gerekir.

doğal

Odaya hava akışı, yapının aşağıdaki yapısal elemanlarından doğal olarak meydana gelir:

• pencere yaprakları veya pencere açıklıkları;
• kapı;
• özel donanımlı havalandırma kanalları.

Bir apartmanda bulunan havalandırma sistemi, daire içerisindeki hava kanallarının, teknik zeminde biten ve odadan hava çıkarmak için gerekli olan istekleri yaratan ortak bir şafta bağlanmasını sağlar.

Özel konut yapımında doğal havalandırma sistemi kurulurken, üst kesimi çatı seviyesinin en az bir metre uzağında yükselmesi gereken bir egzoz borusu sağlamak gerekir. Ayrıca, emme ve deşarj delikleri arasındaki yükseklikteki minimum fark yaklaşık 5 metredir. Sadece bu durumda havanın çıkarılmasını sağlamak için gerekli basınç düşüşü yaratılacaktır.

Yukarıdaki özelliklere ek olarak, doğal hava akışı prensibini kullanarak özel bir ev için havalandırma sistemleri aşağıdaki gereksinimleri karşılamalıdır:

1. Ana çıkış kanalının minimum kesit alanı 100 metrekareden az olmamalıdır. santimetre. Özel değer evin alanına, oda sayısına, kullanılan ekipmana ve diğer birçok faktöre bağlıdır.
2. Egzoz havalandırma borusunun yuvarlak şekli üzerinde kalması tavsiye edilir., çünkü bilinen fiziksel yasalara göre, havanın hareketine karşı direncin gücü kanalın çevresi ile doğru orantılıdır.
3. Egzoz şaftı bir tuğla veya beton bloklardan monte edilmişse, içeride harç ve diğer engellerin olmamasına ve çekmeyi kötüleştirmesine dikkat edilmelidir.. En iyi çözüm bu kanalın içine özel bir galvanizli boru monte etmektir. Fiyatı, tahmini inşaat maliyetini önemli ölçüde artırmayacaktır ve iş verimliliği, karardan pişman olmayacaktır.
4. Giden hava kanalının tasarımı, periyodik bakım olasılığını sağlamalıdır.. Kapaklı muayene delikleri bu konuda çok değerli olacaktır.
5. Havalandırma şaftının üst kısmı, onu içeri giren yabancı cisimlerin yanı sıra rüzgârdan, yağıştan koruyan bir deflektör ile donatılmalıdır.. Ek olarak, egzoz havasının hacmini arttırmak veya azaltmak için, elle veya otomatik olarak ayarlanabilen bir valfin takılması tavsiye edilir.

İpucu! Kurulumun sonunda, havalandırmanın çalışmasını kontrol etmeyi unutmayın. Bunu yapmak için, havalandırma ızgarasına 20 cm uzunluğunda ve 2-3 cm genişliğinde bir gazete şeridi getirmeniz, deliğe yapışması durumunda hava çekişinin mevcut olması ve havalandırmanın işlevlerini başarıyla yerine getirmesi gerekir.

zorunlu

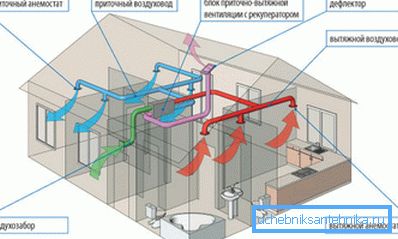

Havalandırma sisteminin emici ve egzoz fanlarının yanı sıra ısı geri kazanım ünitesinin montajını içeren özel bir evde kullanılması en etkili yöntemdir ve evin ısıtılmasında önemli miktarda para tasarrufu sağlar.

Böyle bir havalandırma sistemi, gelen akışlardan dolayı gelen havanın ısınmasını önleyerek, bunların karışmasını önler. Filtre elemanlarının varlığı tozun ve zararlı kirlerin odaya girmesini önler.

Aşağıdaki ekipman, zorlamalı hava akışına sahip havalandırma ağının bir parçasıdır:

• gelen hava temizleme filtreleri;
• gelen akışlar için ısıtma cihazları;
• emme ve egzoz fanları;
• ısı geri kazanım ünitesi;
• elektronik ağ yönetim sistemi.

Gerekli cihazları satın almadan önce, birkaç hazırlık aşaması gerçekleştirmelisiniz:

1. Havalandırma için kullanılan havanın hacmini hesaplayın.
2. Ekipmanı kurmak için bir yer seçin. Bu bir bodrum veya tavan arası alanın yanı sıra bir depolama odası, depo odası ve benzeri olabilir. Havalandırma ekipmanı elektroniğinin arızalanmasına neden olabilecek nemin olmamasına dikkat edin.
3. Emme ve egzoz çıkışlarının kurulum yerine karar verin. Egzoz havasının havalandırmaya girmesini önlemek için birbirlerinden uzak konumlandırılmalıdırlar.

İpucu! Diğer karmaşık mühendislik ağları gibi havalandırma sistemi periyodik bakım gerektirir. Bu nedenle, kurulum için bir yer seçerken, önemli bileşenlerin ve montajların engelsiz erişime sahip olduğundan emin olun.

İş emri

Özel bir evin havalandırma sisteminin tasarımı için eylem sırası aşağıdaki gibidir:

1. Delikler, hava kanallarının emilmesi ve hava çıkarılması için bağlandığı ağızlıkların yerleştirilmesi için meskenin dış duvarlarında yapılır.
2. Monte edilen nozullar, geri dönüşsüz valfleri olan harici koruyucu ızgaralarla donatılmalıdır. Bu cihazlar küçük nesnelerin, böceklerin ve su buharının boru hatlarının içine girmesini önler. Parçaları monte etmeden önce, kış mevsiminde donmayı önleyen ve fanın çalışması sırasında gürültüyü azaltan yalıtım malzemesi sarılması tavsiye edilir.

1. Seçilen odada havalandırma ünitesi bulunur.
2. Giriş ve çıkış bağlantıları, kanallar kullanılarak ana modüle bağlanır. Ulaşılması zor yerlerde, çok katmanlı folyodan yapılmış esnek parçaların kullanımına izin verilir. Elemanların birbirine tutturulması kelepçelerin yardımıyla yapılır. Ayrıca, hava kanallarını plastik ve metalden birleştirmenin yanı sıra kare ve dikdörtgen kesitlerin parçalarını kullanmak mümkündür.
3. Aynı aşamada, gelen ve giden kanallar tüm odalara yönlendirilir. Çalışma sırasında titreşimleri önlemek için, hava kanallarını zemine, tavana veya duvarlara özel braketlerle tutturmanız tavsiye edilir. Gerekirse, tees, adaptörler ve diğer bağlantı parçaları kullanın.

1. En kabul edilebilir ve uygun seçenek asma tavanlara hava kanalları monte etmektir. Aynı zamanda, giriş ve egzoz portlarının odanın karşıt uçlarında donatılması arzu edilir.
2. Havalandırma sisteminin kontrol edilmesi için ekipman uygun bir yerde bulunmalıdır. Harici sensörlerden alınan bilgilere dayanarak, ekipmanın parametrelerini bağımsız olarak değiştiren otomatik bir sistem de kurabilirsiniz.

Sonuç

Özel bir evde bulunan havalandırma sistemi, belli bir bilgi ve beceriyi gerektirmesine rağmen, oldukça uygulanabilir ve bağımsız bir düzenleme olan önemli bir mühendislik ağıdır.

Bu makaledeki videodan bu sürecin tüm nüansları hakkında daha fazla bilgi edinebilirsiniz.
