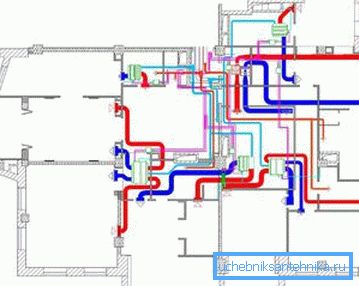

Havalandırma tasarımı: ekipmanın nasıl seçileceği ve gerekli
Bir evde veya dairede bulunan konforlu bir mikro iklim, büyük ölçüde taze giriş sisteminin düzgün çalışmasına ve kirli havanın çıkarılmasına bağlıdır. Ve çalışmalarının verimliliği, binaların havalandırma ve iklimlendirme tasarımının kalitesi ile doğrudan ilgilidir.
Bu konunun ayrıntılı kapsamı aşağıdaki malzemeye ayrılmıştır.
Havalandırma sistemleri çeşitleri
Havalandırma ve iklimlendirme tasarımının yüksek maliyeti göz önüne alındığında, birçok usta uzman mimarlık bürosu ve mühendislik firmalarının hizmetlerini reddederek, gerekli belgeleri kendi elleriyle hazırlamaktadır.
Bu süreç oldukça zahmetlidir ve belirli bir teorik bilginin varlığını gerektirir.
Ayrıca, aşağıdaki faktörleri dikkate aldığınızdan emin olun:
- taban alanı;
- fonksiyonel amaçları;
- coğrafi konum ve iklim özellikleri;
- Tesisin çalışma şekli.
Ayrıca, özel bir kır evinin hava besleme sistemlerinde, filtrasyon tesislerinin kurulumunun yanı sıra bina yapısının bir parçası olabilecek havalandırma şaftlarının öngörülmesi gerekir.
Havalandırma tasarımı hakkında konuşuyorsak:
- endüstriyel binalar (atölye, atölye);
- kamu catering noktaları (restoran, kantin);
- ticari binalar (depolar, alışveriş kompleksleri) -
- Burada, verimliliğe ek olarak, yangın, sıhhi, teknolojik ve benzeri birçok ek gereksinimi de hesaba katmalısınız. Bu durumda, bir uzman işe alınması şiddetle tavsiye edilir.
SNiP 2.04.05-91'e göre, temiz havaya sahip odalar sağlamak için birkaç sistem çeşidi vardır:
- doğal bir hava kuvvetiyle;
- hava akışının hareketinin zorla düzenlenmesi ile;
- kombine şemalar.
Dikkat edin! Tasarımda, teknik parametrelere ek olarak, ekonomik bileşenin, yani havalandırma sisteminin işletim maliyeti ne olacağı hesaba katılmalıdır. Doğal havalandırma maliyetlere neden olmazsa, mekanik sistemin bir parçası olan fanlar, ısıtıcılar ve ısı eşanjörleri elektrik tüketir ve bu da elektrik faturalarını artırır.
Doğal havalandırma tasarımı
Temiz havaya sahip odalar sağlamanın bu yöntemi, zamandan beri kullanılmakta ve günümüzde popülerliğini korumaktadır. Bu durumda, hava hareketi evin dışındaki (apartman) sıcaklık ve basınç farkından dolayı ve tesis içinde düzenlenir.
İnsan atık ürünleri tarafından kirletilen hava, çıkış kanallarından dışarı çekilmekte ve duvarlardaki pencerelerden, havalandırma deliklerinden, çatlaklardan ve gözeneklerden geçerek emilmektedir.
Bu tür bir ventilasyonun etkinliği aşağıdakilerden etkilenir:
- rüzgar yönü;
- ortam sıcaklığı;
- atmosferik basınç.
Bununla birlikte, daha önce baca, bir egzozun rolünü ve kütükler arasındaki boşluklardan yeterli miktarda hava geçtiyse, modern inşaat teknolojileri, iç mekânın neredeyse tamamen sıkılaşmasını sağlar. Bu nedenle, ek hava kaynağı ve egzoz kanallarının tasarlanması ve kurulması gereklidir. Ancak o zaman doğal havalandırma verimli çalışacaktır.
Avantajları ve dezavantajları
Doğal bir taslak ile havalandırma tasarımına daha yakından bakmadan önce, bir kez daha kendi artıları ve eksileri üzerinde dursun.
Olumlu nitelikleri | Olumsuz nitelikleri |
|
|
|
|
|
|
|
Tedarik kanallarının tasarımının özellikleri
Havalandırma tasarımı ve hesaplaması giriş sistemi ile başlamalıdır. Havanın en verimli şekilde değiştirilmesi için, gelen hava hareketinin saniyede 0.2 metreye eşit bir hızda sağlanması gerekir. Bunun için özel giriş valfleri kullanılır.
Dikkat edin! Birçok acemi ustası, bu ekipmanın kurulumunu, pencerenin ve hava menfezlerinin başarılı bir şekilde yerine getirileceğine güvenerek, ihmal ediyor. Bu yaklaşım temelde yanlıştır. Birincisi, ısı kaybı o kadar artar ki, ikinci olarak ses yalıtımı bozulur ve üçüncü olarak, sokaktan büyük miktarda toz odaya girer.
Besleme havası kanalları tasarlarken, iki tip vana bulunduğunu bilmelisiniz:

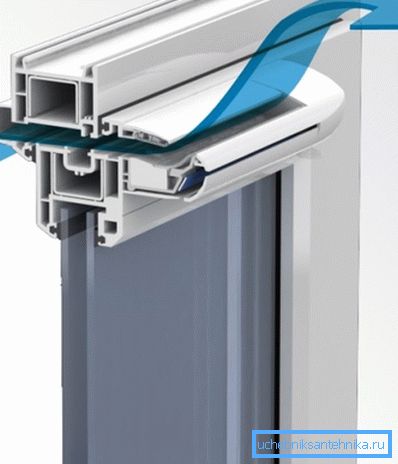

- pencere. Doğrudan pencere çerçevesine yerleştirilmiştir (bir delik açılmalıdır). Yeterli miktarda dışarıdaki havaya izin vererek, gelen akış oranını azaltırlar. Sıcaklık pencerenin dışında çok düşükse, kapaklarla kapatılabilirler.
- duvar. Pencere ve radyatör arasındaki duvara monte edilmiştir. Tasarım, bir filtrenin ve susturucunun varlığını sağlar. Ek olarak, gelen hava akışı ısıtılacaktır. Hava kanalı, dış koşullara (sıcaklık ve nem) bağlı olarak hava girişinin yoğunluğunu düzenleyen otomatik bir damperle donatılabilir.
Egzoz kanallarının düzenlenmesi nüansları
Doğal havalandırma tasarımı için talimatlar, gelen kanallara ek olarak, egzoz kanallarının bulunmasını gerektirir.
Kendi başına bir proje geliştirirken, bu özellikler dikkate alınmalıdır:
- dışarıdaki delikler, hijyenik odaya ve mutfağa yerleştirilmelidir, çünkü burası, havanın en çok kirlendiği ve nemlendirildiği yerdir;
- Kulübenin bacadaki sonu, tavanın üstünden 0,7 metreden daha yüksek bir yüksekliğe çıkmalıdır, aksi takdirde diferansiyel basınç çekişin görülmesi için yeterli olmayacaktır;
- Egzoz kanalının üst kesimi, yağış ve yabancı cisimlerin girmesini önleyen bir şemsiyeyle korunmalıdır;
- Pürüzsüz iç yüzeyi iyi ağırlıkların ortaya çıkmasına katkıda bulunduğundan ve hava akışına direnç oluşturmadığından, tuğla yerine paslanmaz boruların havalandırma kanalını yapmak daha iyidir.
Kombine bir havalandırma tasarımı
Doğal hava giriş ve çıkış sisteminin daha uygun maliyetli olmasına rağmen, kombine havalandırma projesinin seçilmesi tavsiye edilir.
Bu durumda, standart devre, elektrik ekipmanıyla doğru yerlerde hava akımı hızını arttırır.
Bu durumda akı ayrıca alt pencere veya pencere vanaları vasıtasıyla düzenlenir ve egzoz kanalı bir fan ile donatılmıştır.
Kombine havalandırmanın etkili bir şemasını düzenleyebileceğiniz birkaç yol aşağıda verilmiştir:
- Küçük bir apartman veya kır evinde, havalandırma çıkışlarının her birine fanları monte etmek yeterlidir. Buna ek olarak, sobanın üstünde bulunan gerekli elektrik çıkarıcı. Fanlar aynı elektrik hattına ışıkla bağlanabilir ve aynı anda açılabilir. Hareket sensörlerini de monte edebilirsiniz. Böyle bir çözümün büyük eksi, doğal hava değişiminin olmamasıdır, yani kaput sadece ekipman açıkken çalışır.
- Fan, mutfaktan çıkan hava kanallarının ve sıhhi bloğun tedarik edildiği ortak hava kanalına monte edilir. Çoğu zaman, bu durumda, tüm sistem tavana, tavana ve havalandırma ızgaralarına monte edilir. Kanalların kesitini ve yüklü fanların gücünü dikkatlice hesaplamak önemlidir. Gerekli tüm parametreler ekli dokümantasyonda ekipmana belirtilir.
Bazı durumlarda fanları giriş kanallarına monte etmek mümkündür. Egzozdan, caddeden gelen soğuk havayı ısıtabilmeleri bakımından farklıdırlar. Bu ekipman sayesinde, dışarı çıkan hava kanallarına giren havayı “sıkıştıran” odalarda artan bir basınç oluşur.
Mekanik havalandırma tasarımı
Evinizin alanı 300 metrekareyi aşıyorsa. metre, entegre otomatik havalandırma sisteminin tasarımı ve kurulumu hakkında düşünmek tavsiye edilir. Ancak, en etkili olanı, sadece uzmanların geliştirilmesi ve yerleştirilmesiyle ilgilenmesi gerekiyor.
Birçok özelliği hesaba katmak gerekir:
- hava kanallarının sayısı ve büyüklüğü, evdeki dağıtımlarının şeması, giriş ve çıkış açıklıklarının konumu;
- kullanılan fanların gücü;
- Filtreler, iyileştiriciler, nem dengeleyiciler ve benzeri yükleme ihtiyacı.
Çoğu zaman, böyle bir sistemin tasarımı, konut binasının çiziminin hazırlanmasıyla birlikte gerçekleştirilir.
Otomatik besleme ve egzoz havalandırma sisteminin ana avantajı tam otomatik işlemdir. Özel elektronikler, harici sensörlerden elde edilen verilere dayanarak hava akışının hızını, hacmini ve sıcaklığını bağımsız olarak düzenler.
Başka bir artı, bir telafi edici varlığıdır. Bu cihaz, gelen hava akışını giden havaya göre ısıtır (bunların karışmasına izin vermeden), bu da soğuk mevsimde alan ısıtma maliyetini önemli ölçüde azaltabilir. Ayrı split sistemler kullanmadan tüm odalarda rahat bir mikro klima yaratmak için tek bir ünite monte etmek de mümkündür.
Baz havalandırma
Bir yazlık havalandırma sistemi tasarlıyorsanız, bodrum ve bodrum katını unutmayınız.
Kural olarak, bu seviyede birçok yardımcı tesis vardır:
- atölyeler
- saunalar,
- çamaşır yıkama olanakları
- depo,
- havuzlar vb.
Bunların hepsi etkili havalandırma gerektirir, aksi takdirde yüksek bir nem seviyesi duvarlarda küf ve mantar oluşumuna neden olur, bu da sadece bodrum katındaki mikro iklimi olumsuz etkileyeceği gibi bir bütün olarak konutun tamamını da etkileyecektir.
Sonuç
Yukarıdaki bilgileri okuduktan sonra, çeşitli havalandırma sistemleri tasarlama ve kurma nüansları hakkında bir fikriniz var.
Bu makaledeki video da kendi dairenizin veya kır evinizin havalandırmasının nasıl tasarlanacağını öğrenmeye adanmıştır.
