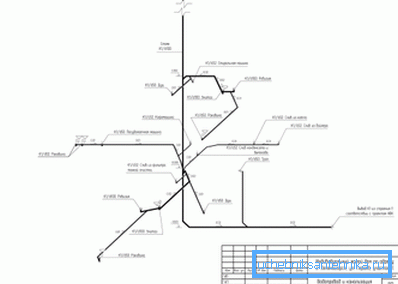

Ana kanalizasyon şeması: boru hatlarının iç ve dış dağıtımı

Modern drenaj sistemi, ekipmanların ve birbirleriyle bağlantılı çeşitli cihazların bir bütünüdür. Özel bir evde kendi ellerinizle bir kanalizasyon sistemi oluşturduğunuzda, çoğu zaman bileşenlerin bulunduğu yerle ilgili birçok zorluk vardır.

Temel prensipleri okursanız düzgün bir şekilde drenajı oldukça gerçekçi bir şekilde düzenleyin.

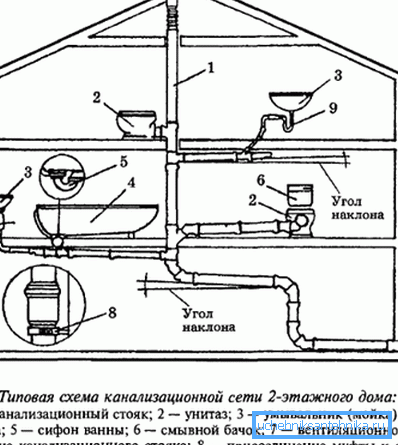

İç ağ

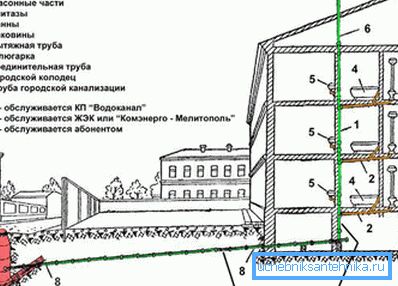

Bu şubenin temel amacı, kanalizasyonun kabul edilmesi ve yapı dışında doğrudan özel sisteme yönlendirilecek olan harici sistemden uzaklaştırılmasıdır. Bir apartman ve konut binasındaki kanalizasyon şeması, bileşenlerin kurulum kurallarını açıkça tanımlayan SNiP 2.04.01-85 paragrafları ile düzenlenmiştir.

Temel bileşenleri

Atık sisteminin tüm parçalarının başarılı bir şekilde yerleşmesi için, tasarım aşamasında uygun bir yerleşim düzenlenmesi gerekmektedir. Su kaynağı gerektiren alanlar mümkün olduğunca yakın olmalıdır.

Bu durumda kısa bir dal oluşturmak mümkün olacaktır.

• Merkezi yükseltici, her sistemin önemli bir özelliğidir, bu nedenle kurulumuna dikkat edilmelidir.. 110 mm ve üzeri çapa sahip elemanların dikey bir boru hattıdır. Büyük binalarda, bir kerede birkaç yükseltici kurulabilir.
• Şube hatları, fiyatlarının düşük olması nedeniyle çoğunlukla PVC kanalizasyon borularıdır. Montaj sürecinde, tek katmanlı bir yapıya sahip olan gri renk bileşenleri kullanılmaktadır. Bu nedenle üretim, üretim maliyetini azaltabilir.
• Tek tek parçaları bağlamak için şekilli parçalar gereklidir. Bunlar tees, haçlar, bağlantı halkaları, adaptörler ve diğer bazı ürünleri içerir.

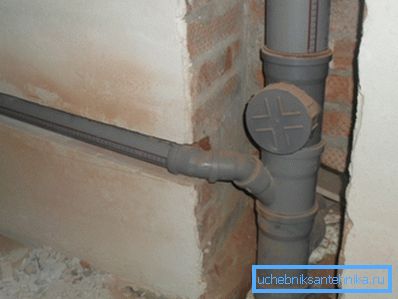

NOT! Yükselticinin döşenmesi, eninde sonunda odanın estetik özelliklerini geliştirecek şekilde kapalı bir şekilde gerçekleştirilebilir. Bunun için kutular kullanılır veya özel kanallar yapılır.

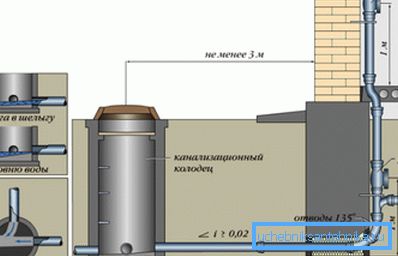

Yükseltici yükleme

Evde, ana musluk projeye göre düzenlenmiştir. İlk adım, yan yüzeydeki izlerin, borunun geçeceği yerde basit bir kalem veya işaretleyici ile bırakıldığı işarettir. Hazırlık çalışmaları sırasında, sabitleme elemanlarının duvarlara olan alanlarını belirtmek gerekir.

Açık yükselticiler genellikle sıhhi tesislerin köşelerinde ve kapalı yükselticilerde - tuvaletin hemen arkasında, ekseni gözlemleyerek bulunurlar. Tüm bileşenler, dikey olarak monte edilir, böylece sapma, lineer metrede 2 mm'yi aşmaz. Bazı durumlarda, perekidki ve girintiler.

Baz çıkış düzeneği alttan yapılır. Parçaların bağlantısı, uçlarından birinde bulunan soketlerin yardımıyla gerçekleştirilir.

Sızdırmazlık kauçuk o-ringler ile sağlanır. Ek olarak, bu tür bir conta, bir ölçüde, eklemlerin uyumsuzluğunu telafi etmeye izin verir.

Temizlik için, zeminden merkezi deliğin orta kısmına 1 m mesafede bulunması gereken özel revizyonlar monte edilir. Aynı zamanda, tıkandığında yükselticinin temizlenmesini sağlamak için bağlı sıhhi tesisatın yanından en az 15 cm geriye çekilmelidir.

Çıkış hatlarının bağlanması ve sabitlenmesi

Boru birleştirme özel elemanlar - armatürler kullanılarak gerçekleştirilmektedir. Onların yardımı ile dallanma sistemi yapabilir, dönüş yapabilir ve farklı çapa geçiş yapabilirsiniz. Sabitleme işlemi, iki şaftın birleştirilmesine izin veren bir kanalizasyon bağlantısının kullanılmasıyla mümkün kılınmıştır.

Para çekme hatlarının sabitlenmesi, dikey veya yatay bir düzleme bağlı özel kelepçeler kullanılarak gerçekleştirilir. Bu durumda borular, her lineer metrede 2 cm'lik bir eğimle konumlandırılmalıdır, aksi takdirde yüksek kaliteli bir akış organize etmek mümkün olmayacaktır.

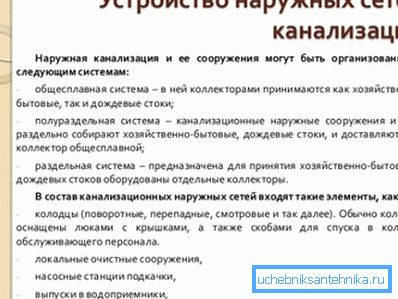

Dış kısmı

Çoğu zaman, şema, bir kanalizasyon arıtma tesisinin varlığıyla beton halkalarından kanalizasyon için bir alete dayanmaktadır. Kural olarak, bu tür sistemler yerçekimi ve bu nedenle çağrı istasyonları içermez. Ayrıca, harici ağın tüm unsurları, iletişimin güvenilir bir şekilde çalışmasını sağlamaya izin verecek şekilde düşünülecektir.

İyi emici

Bu hidrolik yapı, drenaj deliği olup, drenaj suyunun arıtılması için kum ve ezilmiş bir taş tabakası döşenmiştir. Tasarım birbiri üzerine yığılmış betonarme halkalar kullanılarak yapılır. Segmentler arasındaki derzler çimento-kum harcı ile kapatılmıştır.

Arıtma tesisi

Emici kuyuya yakın bir yere yerleştirilmiştir, çünkü septik tanktan geçtikten sonra, kanalizasyonlar yere boşaltılmalıdır. Sistem, zeminde bulunur ve yılda bir kez temizlenir. Montaj için ilgili boyutların hendekleri hazırlanır.

Boru sistemi

Son varış noktasına sadece son zamanlarda turuncu renkli PVC borulardan yapılmış boru hatları yardımı ile kanalizasyon yapılması mümkündür. Bu elemanlar çok katmanlı bir yapıya sahiptir ve bu nedenle toprağın basıncına dayanabilir.

Aşağıda, bir soketin varlığıyla elemanların nasıl bağlanacağı hakkında bir rehber verilmiştir.

1. Ön aşamada, borunun her iki ucu çeşitli döküntülerden iyice temizlenir. Sadece kir ve toz olmadığında, iki bileşenin kaliteli birleşmesini sağlamak mümkündür.
2. Doğrudan bir contanın rolünü oynayan uygun boyutlarda soket takılmış kauçuk halka içine. Yardımı ile dikişin maksimum sıkılığını elde etmek mümkün olacaktır.
3. Derzin su direncini arttırmak için pürüzsüz ucun yüzeyine ince bir silikon tabakası uygulanır. Yağlama, yüzey üzerinde eşit olarak dağıtılmalıdır.
4. Öğe, durana kadar sokete yerleştirilir, daha sonra işaret, referans için bir kalemle yerleştirilir. Daha sonra, boru yaklaşık 1 cm'lik girinti çizgiden korunacak şekilde dışarı çekilir.

Uyarı! Herhangi bir sebepten ötürü yakınlarda silikon bileşiği yoksa, sıvı sabun kullanabilirsiniz. Ancak, bu durumda bağlantının kalitesi daha az güvenilir olacaktır.

Sonuç olarak

Özel bir evin kanalizasyon şeması oluşturulduğunda, havalandırmanın yaratılmasıyla ilgili bir şey unutulmamalıdır, aksi taktirde hijyenik cihazlarla donatılmış odalarda her zaman bir fetid kokusu olacaktır. Genellikle, davlumbaz doğrudan yükselticiye monte edilirken, çıkış kanalının yüksekliği tavan çıkıntısını 50-100 cm geçmelidir.

Konuyla ilgili ayrıntıların geri kalanı bu makaledeki videoda yer almaktadır.
