Basınçlı kanalizasyon cihazı

Basınçlı kanalizasyon, bağlantıları bir karter, bir pompa istasyonu ve drenleri zorlayarak taşıyan bir boru hattı olan bir ağdır. Mevcut şebekeye bağlanan atık sularının döşenmesi. Basınçlı kanalizasyon kanalını yapmak için belirli bilgi ve beceriler gereklidir.

karakteristikleri

Kanalizasyon yer çekimi ve basınçtır. Her sistem harici koşullara göre düzenlenmiştir. Dış etkenler kendi kendine akan bir kanalizasyon sistemi oluşturmaya izin vermiyorsa, avantajları olan bir basınç inşa edilir:

• Uzun hizmet ömrü. Sık sık basınçlı kanalizasyon için kullanılan dökme demir, PE veya PVC boruları dikkate alırsak, son zamanlarda yeterince yüksek kalitede üretilmiştir.
• Boru hatlarındaki tıkanma olasılığı en aza indirilmiştir. Modern pompalar evsel atık sularda bulunan doku ve diğer katı fraksiyonları ezen kesici kenarlarla donatılmıştır.
• Karşılaştırmalı tutum. Bu, büyük çaplı ve küçük çaplı basınç kanalizasyon sistemi için geçerlidir.
• Basit operasyon kuralları.
• Göreceli olarak basit ve hızlı kurulum. Hazır bir KNS kurmak için büyük toprak işleri yapmak zorunda değilsiniz. Aynısı, dünyanın kabartmasına neredeyse paralel olarak çalışan basınçlı boru hatlarının kurulumu için de geçerlidir.
• Kompakt CND. Basınçlı kanalizasyon için pompa istasyonu fazla yer kaplamaz, bu nedenle evin bodrum katında bile monte edilebilir.

Basınçlı kanalizasyon aşağıdaki durumlarda düzenlenmiştir:

• Özel bir evde bulunan bir evsel atık su deşarj borusu, bağlantı noktasının altında, örneğin, mevcut bir kanalizasyon şebekesinde;
• Serpme basıncı kanalizasyon hattı boyunca arazi önemli farklılıklar vardır;
• yol boyunca bir boru hattı döşemek için kapalı bir yöntem uygulamak;
• toprak tipi veya diğer nedenler derin bir siper olasılığını dışlar;
• küçük çaplı basınç borusu.

Tasarım çalışması

Basınçlı kanalizasyon tasarımı, inşaatta uzmanlaşan ilgili herhangi bir organizasyon yapabilir. Gerekli bilgiye sahipseniz, bu iş bağımsız olarak yapılabilir.

Basınçlı kanalizasyon tasarımı, jeolojik ve jeodezik araştırma verilerinin incelenmesiyle başlar. Bunlardan hareketle, mevcut kanalizasyon şebekesinin şebekesinde bir kuyu seçilir ve boru hattının döşenmesi yolu çizilir. Tasarım sırasında boru hattının döşeme derinliği ve çapı belirlenecek, yol üzerindeki yapılar ve armatürler işaretlenecek, pompa seçilecek, tipi ve kapasitesi seçilecektir. Bir pompa seçmek için, bir hidrolik hesaplama yapmalı ve basınç borusu ve birimin ortak çalışmasını planlamanız gerekir. Bir pompa seçerken, asansörün geometrik yüksekliğini ve basınç kanalizasyon boru hattının uzunluğu boyunca basınç kaybını hesaba katmak gerekir. Boru döşerken, araziyi hesaba katmak ve boru hattını aşırı derecede derinleştirmemeye çalışmak gerekir. Bunu yapmak için, güzergahın uzunluğu boyunca eğimleri değiştirmeniz gerekir. Karter kuyusu sistemdeki en düşük değer olmalıdır. Bir olasılık varsa, basınçlı kanalizasyon sisteminin yerçekimi akışına dönüşeceği otoyolda bir ekipman ile bir kuyu kurulması arzu edilir. Tahliye izin verirse, yerçekimi boruları mümkün olduğunca uzun olmalı ve basınç boru hattı daha kısa olmalıdır.

İpucu! Çoğunlukla, komşu binaların kanalizasyon yapımında tasarruf etmek için sahiplerinin birçoğu, iç sistemlerini bağladıkları ve bir basınç dalı kurdukları ortak bir alım kuyusundan memnun olurlar.

Özel özellikler

Pompa istasyonu, basınçlı kanalizasyonun ana bileşenidir. KNS'nin tasarımı, kesme kenarlarına sahip bir rotor içerir. Bunlar sayesinde, katı fraksiyonlar ezilir ve çapı 110 mm'ye kadar olan bir boru hattından serbestçe geçmek için atık su ile karışmaz. Pompanın tüm parçaları yüksek mukavemetli metalden yapılmıştır, bu nedenle ünite oldukça uzun bir servis ömrüne sahiptir. Son zamanlarda basınçlı kanalizasyon tesislerinde kullanılan dökme demir borular yerine, polietilen veya polivinil klorür giderek daha fazla kullanılmaktadır. 90 mm'ye kadar boru çapı ile, bu tür ürünler, montaj için uygun olan bobinlerde tedarik edilir.

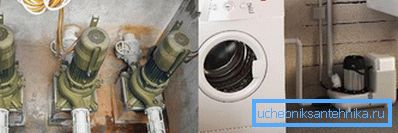

Pompa istasyonları 2 tipe ayrılabilir:

• Şirket içi. Böyle bir KNS bir evden gelen atık suları. Öğütücü ve plastik bir muhafaza içeren bir pompa içerir. Kural olarak, böyle bir yapı bodrum katında kurulur.
• Dış. Birkaç evden gelen atıkları pompalamak için tasarlanmıştır. Kanalizasyona farklı binalardan gelen yerçekimini alan bir tanktan su pompalarlar. Atık su, kanalizasyon arıtma tesisine veya mevcut kanalizasyon sistemine teslim edilir.

Basınçlı kanalizasyon sistemine bir bağlantıya ihtiyacınız varsa, gerekli izin ve sertifika sayısını toplamanız, kanalizasyonun alınması için bir anlaşma hazırlamanız ve özel bir inşaat ekibini aramanız gerekir.

Pompa seçimi

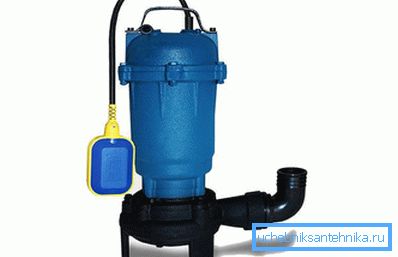

Pompa tipi atık suların bileşimine bağlı olarak seçilir. Duş, lavabo ve lavabodan ekonomik menşeli drenler için sıradan bir pompa uygun olabilir. Ancak, aynı zamanda katı parçalara da sahip olan tuvalet çantasından gelen dışkı kirlilikleri de kullanıldığından, pompa bir öğütücü ile seçilmelidir. Varlığı, basınç borusunun çapını 40 mm'ye indirir.

Büyük hacimli sıvılar banyolardan, yazılardan ve havuzlardan boşaltıldığı için, pompalar yüksek performansa sahip olmalıdır. Ayrıca, kesintisiz çalışmaları uzun bir süre için sağlanmalıdır. Bir pompa tipi seçerken dikkate alınması gereken bir diğer faktör, 70 ° C'ye kadar su sıcaklıkları için tasarlanmalıdır? C, bulaşık makinesi ve çamaşır makinesinin kanalizasyonundan geliyor.

Pompayı kurarken, belirli kurallar vardır:

• artı işaretinin sıcaklığı daima pompa kurulum yerinde olmalıdır;
• KNS kurulumu için saha temizlenmeli ve yaklaşıma erişebilmelidir;
• Yapının dibinde özel bir flanşla destek bükümünün kurulması gerekir;
• basınç borusu dizde desteklenir;
• kuyu üstündeki boru, yapının duvarına sabitlenmiş bir braket ile tutturulur;
• Boru hattı kurallara uygun olarak, çarpıklıklar ve gerilmeler olmaksızın kurulmalıdır. Boşaltma borusunun çapı, girişten daha küçük olmalıdır;
• bir ters akımı hariç tutmak için, basınç borusunda bir çek valf ve bir valf sağlanmıştır;
• Pompanın düşürülmesi ve kaldırılması için, ünite üzerine sabitlenmiş bir zincir ve bir kılavuz yapısı kullanılır;
• Pompa alt dizine ulaştığında, sıkı bir bağlantı otomatik olarak gerçekleşir.

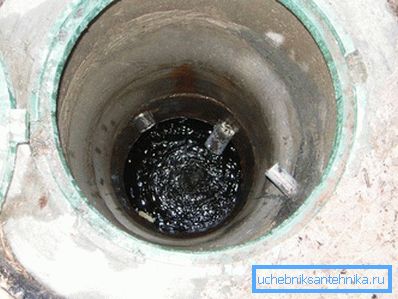

Prefabrik Kuyu Cihazı

Basınçlı kafa kanalizasyonunun cereyan etmesi durumunda, prefabrik bir kuyu yapımda önemli bir bağlantıdır. Atık su almak için evin yanında kurulmalıdır. Kuyu tabanı ve duvarları güvenilir su geçirmezlik sağlanmalıdır. Aksi halde, kanalizasyonun zemine sızması olasılığı yüksektir. Yüzey kaplamaları genellikle beton, moloz veya fırınlanmış tuğlalarla yapılır. Kalınlık sonunda yaklaşık 25 cm'ye ulaşmalıdır, duvarların dış tarafı bir bitüm tabakası ile izole edilebilir, iç taraftaki kuyu sıvalıdır, yani dikişler ovuşturulur. Genellikle özel bir plaka üzerinde istiflenmiş beton halkaların yapımında kullanılır.

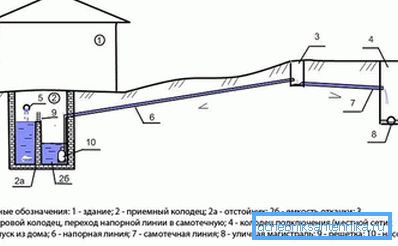

Pompanın daha uzun süre çalıştırılabilmesi için iki bölümden bir kuyu yerleştirilmesi arzu edilir. İlk kısım atık suyu toplayacak. İkincisi, ilk kompartımandan taşan sudan sonra çalışacak ve belli bir seviyeye ulaşacak bir pompa kurmanız gerekir. Bu durumda, katı bölümler ilk bölümde kalacaktır.

İpucu! Kuyu tek bölüm ise, bir öğütücü ile bir dalgıç atıksu pompası monte edilir.
