Kanalizasyon kuyuları ve diğer standart gereksinimler
Bu makalenin amacı, drenaj sistemi döşenirken izlenecek boyut ve mesafeler için temel gereksinimleri bir araya getirmektir. Kanalizasyon menholleri arasındaki minimum mesafenin ne olabileceğini, arıtma tesisinin koruma bölgesinin büyüklüğünü ve kanalizasyon borularının çapının ne olabileceğini bulmalıyız. Öyleyse git.
Bilgi kaynakları
Bizim için ana bilgi kaynağı 1986'da kabul edilen SSCB Devlet İnşaat Komitesi, SNiP 2.04.03-85 olacaktır. Harici kanalizasyon şebekelerinin döşenmesini ve ilgili yapıların inşasını düzenler.
Merak ediyor: neredeyse eşzamanlı olarak SNiP 3.05.04-85, dış su temini ve kanalizasyon şebekelerinin inşası için gereklilikleri açıkladı. İlk belge esas olarak atık sistemlerinin tasarımına ayrılırsa, ikincisi kullanılan malzemelere ve kurulum teknolojisine odaklanır.
Başka bir belgede bazı bilgileri toplamak zorunda kalacağız - kuralların kodu SP 32.13330.2012. Bu, 2013'te onaylanan, etkilerini iptal etmeyen, ancak metne bazı eklemeler ekleyen SNiP 2.04.03-85'in güncellenmiş bir sürümüdür.
kuyular
Kuyuların yeriyle ilgili gerekliliklerle başlayalım. Bunu yapmak için türlerini inceleyerek başlamak zorundayız.
Türler ve amaç

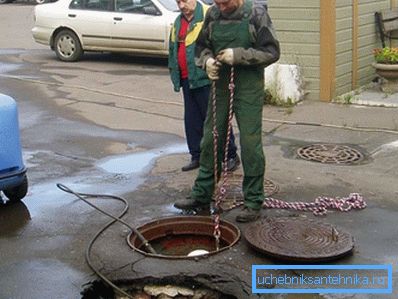

- Muayene kuyuları kanalizasyon sisteminin çalışmasını kontrol etmeye ve en önemlisi de kaçınılmaz tıkanıklık durumunda temizlemeye hizmet eder.

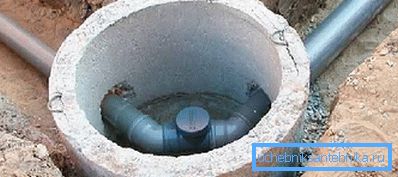

- Döner - aynı işlevi stokların hareket yönünü değiştirme noktalarında gerçekleştirin. Herhangi bir boru kıvrımı daima yüksek riskli bir yerdir; ona erişim, bu sorunu çözer ve meydana geldiğinde tıkanıklığı temizlemenize olanak tanır.
- Diferansiyel eğim kompanzasyonu. Aşırı önyargı, atık sisteminin çalışmasından yoksunluğundan daha az zararlı değildir: Atıkların aşırı derecede hızlı hareketi boru içinde katı parçaların birikmesine yol açarak, aşamalı olarak azalır.
- Göbekler boru hatlarının ek yerlerinde bulunur.

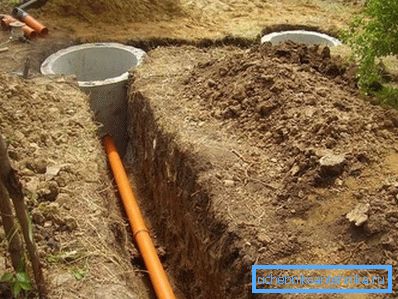

konum
SNiP'ye göre menholler için kanalizasyon menholleri arasındaki en küçük mesafe, bunları bağlayan borunun boyutuna göre belirlenir.
| Çap, mm | En kısa mesafe, m |
| 150 | 35 |
| 200 - 450 | 50 |
| 500 - 600 | 75 |
| 700 - 900 | 100 |
| 1000 - 1400 | 150 |
| 1500 - 2000 | 200 |
| 2000'den fazla | 250 - 300 |
Nodal kuyuları, tahmin edilmesi kolay olduğundan, kanalizasyon hatlarını birleştiren her yerde donatılmıştır; döner - borunun yön değiştirdiği yer. Ayrıca, projede eğimin veya bölümün değiştiği noktalarda sağlanmalıdır.
boyutlar

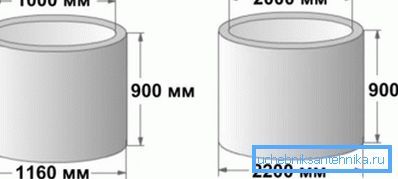

Yuvarlak haznenin bölümü yine borunun bölümü tarafından belirlenir:
- 600 mm'ye kadar - 1 m;
- 700 mm - 1.25 m;
- 800 - 1000 mm - 1.5 m;
- 1200 mm - 2 m.
Bununla birlikte: 3 m'den daha büyük bir derinlikte, en küçük çap 1,5 m'dir.
Kuyuya ait çalışma parçasının yüksekliği (tepsi veya raftan kapağa) genellikle 1800 mm'ye eşit alınır. Talimatın her zaman uygulanabilir olmadığı açıktır: arazi derinliği arttırmaya veya azaltmaya zorlayabilir. 1.2 metre veya daha az ise, kesit, yukarıdaki değerlere göre 300 mm artar; bir metreden daha az olmamalıdır.
Boğazlar 700 mm yapılmaz; Büyük borular kullanırken, temizlik araçlarını atlamalıdırlar.
borular
Drenaj sistemi döşenirken, aşağıdaki en küçük boru boyutlarına dayalı olmalıdır:
| Nesne | En küçük çap, mm |
| Intra çeyrek konut ve endüstriyel ağ | 150 |
| Evsel ve endüstriyel kullanımın sokak ağı | 200 |
| Çeyrek fırtına ağı | 200 |
| Sokak fırtınası ağ | 250 |
| Günlük 300 m3 'den az bir deşarj hacmine sahip yerleşim birimlerinde şehir içi ve sokak ağı | 150 |

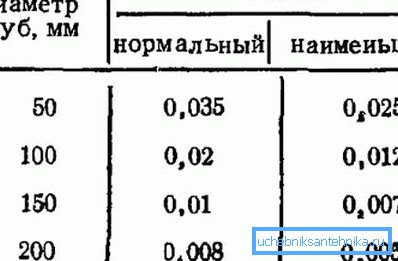

Ek olarak, SNiP boru eğimini düzenler.
Sadece dış ağlarla ilgili değildir: iç kanalizasyonları elleriyle döşerken aynı değerlere uyulmalıdır.
- 50 mm'lik borular için optimum eğim 0.035'dir (lineer metre başına 3.5 cm).
- 110 - 0.02 için.
- 150-0,01.
- 200 - 0.008.
Sıhhi koruma bölgeleri
Boyutları hem yapı tipi hem de performansı ile belirlenir.
| yapı | Sıhhi koruma alanının büyüklüğü, metre cinsinden metre cinsinden büyüklüğü, m3 / gün | |||
| 0.2'e kadar | 0.2 - 5 | 5 - 50 | 50 - 280 | |
| Filtre alanı | 200 | 300 | 500 | - |
| Tarımsal sulama alanı | 150 | 200 | 400 | - |
| Biyolojik havuz | 200 | 200 | 300 | 300 |
| Pompa istasyonu | 15 | 20 | 20 | 30 |
Kanalizasyondan yazlık bodrum katına ne kadar mesafe olmalıdır?
Özel bir ev için özerk bir kanalizasyon sistemi tasarlanırken izlenecek parametreler şunlardır (kapasite - günlük 15 metreküpten az).
- Yeraltı filtrasyon alanının sıhhi koruma bölgesi 15 metredir.
- Bir filtre çukuru veya kum ve çakıl filtresi için 25 m'dir.
- Vakıftan 5 metre önce bir septik tank inşa edilebilir ve 8'de bir filtre kuyusu inşa edilebilir.
Döner, derinlik
Bir kolektör borusunun en küçük dönüş yarıçapı nedir?
- Enine kesiti 1200 mm'ye kadar olan boru çapına eşittir.
- Boru 1200 mm'den daha kalınsa, minimum dönüş yarıçapı beş çapına eşittir.
Önemli: İkinci durumda, inceleme kuyular dönme eğrisinin başında ve sonunda yapılmalıdır.
Kanalizasyona girebileceğiniz minimum derinlik nedir?
Değer, esas olarak, toprak donma derinliği ve bölgedeki kanalizasyon şebekelerinin işletim tecrübesi ile belirlenir.

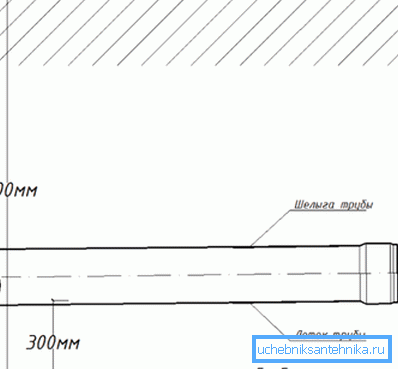

İşletim verileri yoksa, kanalizasyon borusunun minimum derinliği:
- Toprak donma derinliğinin 500 mm - 0.3 m üzerinde bir kesit ile;
- Daha büyük bir kesit ile - donma seviyesinin 0.5 m üzerinde.
Her iki durumda da, borunun üst kısmından zemin yüzeyine ya da sıfır seviye işaretine kadar olan mesafe 0,7 m'den az olamaz Bu kuralı ihlal etmenin fiyatı, donma zirvesinde donma ve aracın geçmesiyle oluşan hasarın artmasıdır. Herhangi bir nedenden ötürü, durumun uygulanamaz olması durumunda, borular bir beton tepsi içine yerleştirilir ve ek olarak yalıtılmış şekilde yapılır.
Sonuç
Okuyucuya sunulan materyallerin tasarım ve kendi kendini inşa etmede ona yardımcı olacağını umuyoruz. Her zamanki gibi, bu makaledeki video ek tematik bilgiler içermektedir. İyi şanslar!
