Rögar: basit bir yapı seçmenin zor anları

07-04-2018
Açık kanalizasyon

Kanalizasyon, belirgin sadeliğine rağmen, çok dikkatli seçilmelidir. Gerçek şu ki, denetim veya teftiş kuyusuna erişim sağlamak ve kanalizasyon şebekesinin yeraltı kısmını hasardan korumak için aynı zamanda oldukça önemli bir işlev görmektedir.

Aşağıda, bu detayın hangi özelliklerinin öncelikle dikkat etmeniz gerektiğini ve farklı koşullarda drenaj sistemini donatırken hangi ürünün seçileceğini daha iyi anlatacağız.

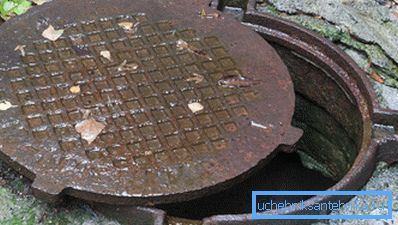

Menholün korunması gerekli olmalıdır!

Tasarım özellikleri

cihaz

Kanalizasyon kuyusunun menholü, izleme veya inceleme milinin üst kısmına monte edilen bir yapıdır.

Yukarıda belirtildiği gibi, bu bölüm iki işlevi yerine getirir:

  • Bir yandan borulara yetkisiz erişimi engeller.
  • Diğer taraftan, kapağı kullanarak biz kendimizi teşhis veya onarım yapmak için yere indirebiliriz.

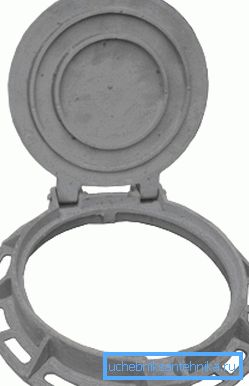

Boyun ve menteşeli kapak

Ambar cihazı karmaşıklık açısından farklılık göstermez:

  • Kuyuda sabit halka boyun - sabit kısımdır.
  • Üstte, çıkarılabilir veya menteşeli (menteşeli tasarım) olabilen bir kapak monte edilmiştir.
  • Bazı durumlarda, boynuna iki kapak monte edilir: üstüne oturan koruyucu bir kapak ve bir kilitle donatılmış bir kapatma cihazı.

Dikkat edin! Birçok neden kanalizasyonların yuvarlak ve kare olmadıklarını merak ediyor. Bu soruya epeyce cevap var, ama en mantıklı olanı şudur: Bir kare aksine, yuvarlak bir kapak, dönmediği için boynun içine düşemez.

Bu yüzden birkaç metre ağır dökme demir "gözleme" derinliği almak zorunda değilsiniz.

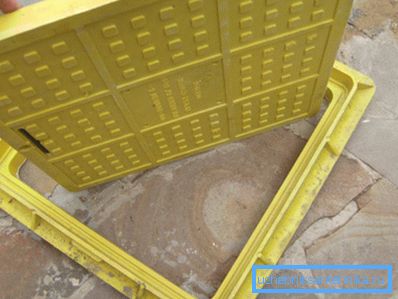

Kare kapak bu şekilde boynuna düşer. Bir turda, böyle bir “hile” işe yaramayacak - hala sıkışacak!
  • Kapağın dış yüzeyi düz veya dışbükey yapılmıştır. İçbükey parçaların kullanımı irrasyoneldir: yağmur suyu toplayacaklardır.

Rögar kilitleri

Genellikle, boyunun kapakla bağlantısı, çeşitli kilitlerle donatılmıştır.

Ana işlevi, kendiliğinden açılmayı önlemek ve daha az sıklıkla, özel bir anahtar olmadan kapağın açılmasını engellemektir.

  • Polimer kum kompozit modellerinin yanı sıra, bize tanıdık olan dökme demir ağır menhol, boyundaki yuvalara giren yan çıkıntılar ile tamamlanmaktadır.
  • Plastik bir kuyu, kapağın vidalı bağlantısı ve kuyu ile yapılabilir.
Kilitleme sisteminin elemanı
  • Çelik modeller, mekanik kilitler bayrağı, cıvata veya ara parça tipi ile donatılmıştır. Bununla birlikte, bu tür yapılar, su atma sistemlerinde nadiren kullanılmaktadır: daha çok, kapatma hatları, iletişim hatlarının, güç hatlarının, vb. Millerini tamamlar.

Fonksiyonel sınıflandırma

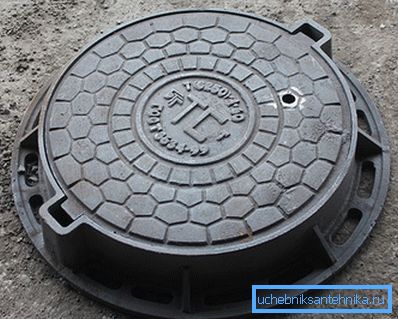

Parçayı işaretlemek, menholün ne kadar ağırlığını ve hangi ağların amaçlandığını belirlememize olanak sağlar.

Menholün ağırlığı iki parametreye bağlıdır: boyutları ve ait olduğu tip. Bugüne kadar, en yaygın kullanılan dökme demir türleri ve bu nedenle aşağıdaki tabloda tam olarak özelliklerini verdik:

işaretleme Ürün tipi Ağırlık, kg Kullanımı
kapak konut
P onarım - 35 Yol çalışmaları sırasında boynu geçici olarak kapatmak için kullanılır.
L kolay 30 35 Yeşil alanlar, patikalarda, özel hanelerde kurulmuştur.
T ağır 50 50 Menholleri yollarda donatırken kullanılır.
TM Ağır gövde 45 50 Yüksek trafik yoğunluğu olan karayolları üzerinde bulunan kuyular boyuna monte edilir.

Dikkat edin! Tipine ek olarak, piyasaya sürüldüklerinde ürünlere uygulanan kanalizasyon menhollerinin işaretlenmesi, parçanın tasarlandığı mühendislik ağının, üretim yılı ve ayının, vb.

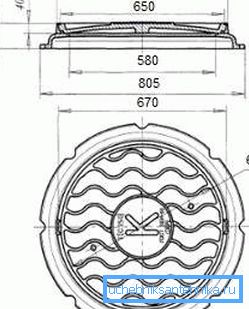

Kanalizasyonun çapı ve ana yapısal elemanların büyüklüğü

GOST'e göre kanalizasyon döküm kapaklarının boyutları da sıkı bir şekilde sabitlenmiştir. Çoğu zaman, yeraltı şebekelerinin ekipmanı için, çapı (bir kapakta) 645 veya 800 mm olan modeller kullanılır. Bununla birlikte, polimer ve çelik modellerin başka boyutları olabilir.

Popüler çeşitleri

Dökme demir

Ana parametreler ve tipolojiyle ilgilenseydik, malzemelerin sınıflandırmasına daha ayrıntılı olarak devam edelim.

Popülerlikteki ilk yer, doğal olarak dökme demir kapaklardan alınacak:

  • Hem ağız hem de kapaklar enjeksiyonla kalıplanır.. Binaların üretimi için SCh15 malzemesini ve daha güçlü olanları alınız ve kapak dökme demirden SCh45'den daha düşük değildir.

Dikkat edin! Yapının tasarım gücü 60 tonun üzerinde olmalıdır.

  • Bazı durumlarda, kapak ile boyun arasındaki bağlantı ek olarak bir lastik conta ile kapatılır.. Bunu yapmak için, elastikiyeti kaybetmeden uzun bir süre sıkıştırılmış halde kalabilen kalın bir kauçuk kullanın.
  • Bu yapıların hizmet ömrü neredeyse sınırsızdır.. Avrupa'da, yüz yıldan uzun süredir işlevlerini düzenli olarak yerine getiren ürünleri bulabilirsiniz: harici olarak, yenileriyle farklılık gösterirlerse, yalnızca yüzler tarafından silinir.
  • Minimal sıcaklık deformasyonları dökme demirin karakteristiğidir, bu nedenle boyun çevresindeki yol yatağı çökmez..

Eksileri gelince, bunlar:

  • Yüksek kütle nedeniyle, bir menhol kurulumu asistanların çalışmaya dahil olmasını ve bazen de ek cihazların kullanılmasını gerektirir.
  • Ürünün fiyatı da oldukça önemlidir, bununla birlikte hizmet ömrü kısmen dengelenir.
  • Ancak asıl mesele, rögar kapaklarının sistematik olarak çalınmasıdır, bu da onları korumasız alanlarda kurmak için mantıksız hale getirir.

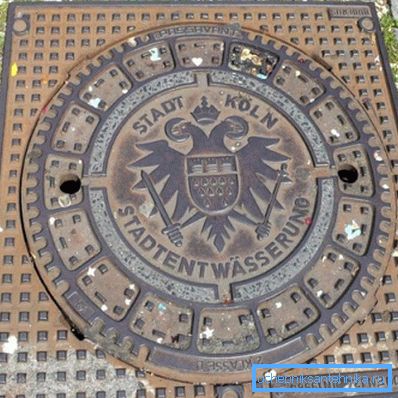

Başka bir model

polimer

Son zamanlarda, patikalarda ve yeşil ekim alanlarında kurulum için, dökme demir menholler yerine, plastik ve kompozit malzemelerden yapılan yapılar kullanılmaktadır:

  • Polimer rögar kanalizasyon genellikle kuvars kumu, çimento ve erimiş plastik temelinde yapılır. Karışım 300 ° C'ye ısıtıldı0C ve basın altında özel bir formda yerleştirilir.
  • Ürüne istenen rengi vermek için, ham malzemenin bileşimine yeşil, kahverengi veya turuncu pigmentler sokulur. Bu, kapağı olabildiğince göze çarpmayan bir şekilde yapmanıza ya da tersine, yaralanmalardan kaçınmak için ona dikkat çekmenizi sağlar.
  • Sonuç, iç yapıya bağlı olarak 3 ila 15 tona dayanabilen oldukça hafif (45-50 kg'a kadar) bir yapıdır.

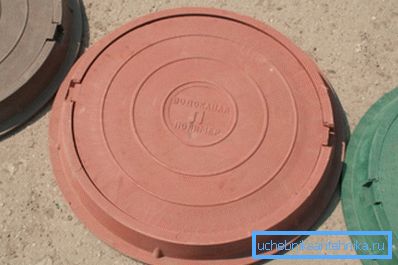

Polimer çimento parçaları

Dikkat edin! En güvenilir kapaklarda, çelik çubuklar veya metal fiberden yapılmış bir takviye kafesi polimere serilir.

  • Bu parçaların kendi elleri ile montajı oldukça kolaydır, sadece açılıp kapanır. Buna ek olarak, rögar kapaklarının "demir dışı metal avcıları" ile ilgisi yoktur ve gövdenin kendisi yüksek oranda anti-vandal dirençlidir.
  • Diğer avantajların yanı sıra, presleme sırasında boyutların hassas bir şekilde gözlenmesiyle ve ayrıca kışın kapağın çok düşük sıcaklıklarda bile boyun donmadığı gerçeği göz önüne alındığında, önemli bir sıkılığın fark edilmesi mümkündür.

Eh, bu tür ürünlerin fiyatı dökme demir olanlarla kıyaslanamaz, bu nedenle özel olarak inşaat için özellikle tercih edilir.

Diğer malzemelerden konstrüksiyonlar

Döküm ve polimer modelleri ile birlikte, diğer kapaklar satışta bulunabilir:

  • Plastik (çoğunlukla polivinil klorür). Enjeksiyon kalıplama ile üretilir, genellikle kompozit veya çelik takviye ile tedarik edilir. Yüksek elastikiyete bağlı olarak, yaya yükleri ile oldukça iyi çalışırlar, ancak soğukta çok kırılgan hale gelirler.

İpucu! Bu talimat, banliyö bölgelerinde ve yeşil alanlarda, yoğun hareket yollarından uzağa PVC kapakları takılmasını önermektedir.

  • Beton. Bu tür parçalar genellikle geçici bir tapa olarak kullanılır - inşaat sırasında veya metal bir ambarın çalınması sırasında. Bunlar, hareket ettirmek için kullanılan bir veya iki braketle güçlendirilmiş betondan yapılmış disklerdir.

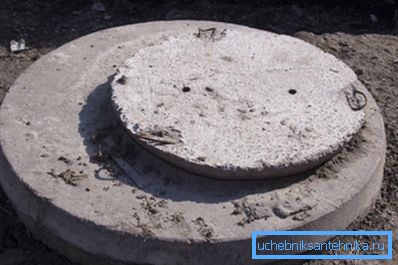

Betonun geçici inşaatı. Ama çalma!
  • Beton ambarların ana dezavantajları, neredeyse tam sıkılıksızlık (kapağa sıkıca takılması zordur) ve çekici olmayan bir görünümdür.
  • Çelik - bu daha kolay pik demir, ancak daha küçük dayanıklılık farklıdır. Çoğu zaman, kilitli olarak tedarik edilirler ve kanalizasyona dışarıdan erişimi engellemek için gerekli olan yerlere monte edilirler.

Sonuç

Polimer veya dökme demir menhol, tecrübe etmesi gereken yüklere uygun olarak seçilmelidir. Ardından drenaj sistemi güvenilir bir şekilde korunacak ve parçanın değiştirilmesi çok az zaman alacaktır (ayrıca bkz. Evsel atık su pompası: kurulum, özellikler, avantajlar).

Bu makaledeki video, sorulan sorunun nüanslarını anlamanıza yardımcı olacak, bu yüzden dikkatli bir şekilde çalışmanızı öneririz.
