Sitede drenaj nasıl hesaplanır

Bildiğiniz gibi, herhangi bir inşaat işine başlamadan önce, bir plan hazırlamak ve tüm yapının parametrelerini hesaplamak gerekir. Sadece doğru hesaplamalar ile, oluşturduğunuz yapı% 100'de çalışır. Bu yazıda, inşaat öncesi drenajın nasıl hesaplanacağı tartışılacaktır.

Drenaj seçimi ve şeması

Gerçek şu ki, iki tip drenaj vardır: yüzeysel ve derin. Hesaplamadan önce hangi drenajı yapacağınıza karar verin.

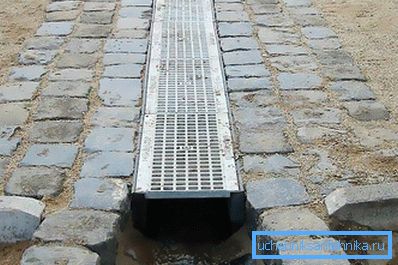

• Yüzey drenajı, yağmur ve eriyik suyu toplamak için tasarlanmıştır. Bu nedenle, bu tür bir sistem sizin için yeterli ise, boşaltma oluklarının ve su emme kuyularının düzenini çizmeye devam edin. Oluklar, atık suların katı yüzeylerden toplanacağı alanın çevresine yerleştirilmelidir: asfalt yollar, platformlar ve bir binanın çatısından gelen kanallar. Kanalların eğimi, kanalizasyonun döşenmesinde olduğu gibi, 1 m uzunluğunda 2 cm olacak şekilde hesaplanır. Bir drenaj şeması çizerek ve eğimi hesaplayarak, inşaatına devam edin.

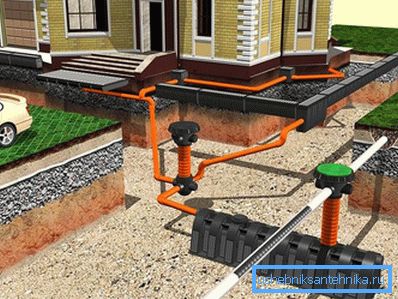

• Derinlik drenajı, sadece yağmur ve eriyen suyu değil, aynı zamanda yer altı suyunun küçük bir derinliğinde kalıcı olarak meydana gelen bölgeden boşaltılmak üzere tasarlanmıştır. Yağmur suyunu sitenin dışına yönlendirmek mümkün değilse, evlerin çatılarından gelen drenajlar derin drenaja kesilebilir. Drenajı çizmeye başlamadan önce, bu nüansı dikkate alın. Bu tür inşaatların hesaplanması çok daha karmaşıktır. Boşaltma borusu, binaların tüm çevresi boyunca akmalıdır, ancak duvardan 3 m'den daha yakın olmamalıdır. Anladığınız gibi, derin drenajın amacı tüm yeraltı suyunu engellemek ve evin bodrum katına sızmasını önlemektir.

Bu nedenle, yüzey drenajının hesaplanmasıyla her şey açık, ancak derin drenaj hesaplamasını daha ayrıntılı olarak ele alacağız.

Drenaj derinliğinin hesaplanması

Derin drenajın düzenini çizdikten sonra, daha önemli hesaplamalara devam etmek gerekir. Drenajın hesaplanması, kurulumunun doğru derinliğini içermelidir.

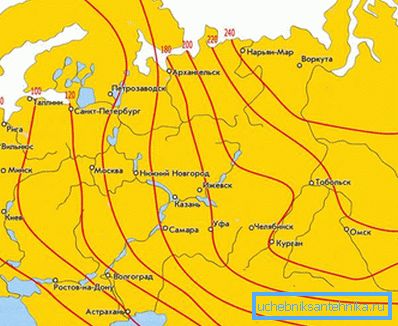

1. Drenaj döşemesinin derinliğini etkileyen ilk faktör, toprağın donma derinliğidir. Anlayacağınız gibi, drenaj kışın donarsa, o zaman ilkbaharda çözülme sırasında eriyik suyunu toplayamaz ve onları binadan uzaklaştıramayacaktır. Boşaltılmış drenaj boruları çok uzun bir süre çözülecek, bu da drenaj işlevini sıfıra indirecektir. Kar örtüsünün ısıtıcı olarak davrandığını düşünün. Bu nedenle, boru döşeme derinliğini hesaplayarak, toprak dondurma derinliğini (farklı olan her bölge için) alır ve ondan çıkar: 500 mm - 300 mm'ye kadar bir boru çapı için, 500 mm ve üzeri bir boru için - 500 mm. Örneğin, donma derinliği 1500 mm'dir. Drenaj borusu 200 mm çapında döşenecektir. Bir hesaplama yapın: 1500 - 300 = 1200. Bu, drenajınızın derinliği olacaktır.
2. Drenajın derinliğini etkileyen ikinci faktör, binanın temelinin derinliğidir. Bu hesaplamada, karmaşık bir şey yok. Temel derinliği alınır ve alt minderden 500 mm eklenir. Bu derinlik, ilkbahar selinde yeraltı suyunun kesilmesi için hesaplanır.

Burada, bu iki hesaplama temelinde, drenaj tesisatının derinliğini gösteren en büyük değer alınır.

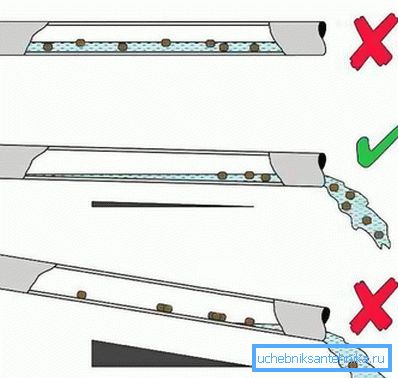

Drenaj eğimi hesaplaması

Drenajın ve kurulum derinliğinin gerçekleşeceği yeri hesapladınız. Fakat doğru çalışması için, borunun üst noktadan deşarja doğru bir eğimde olması gerekir. Eğim, 1 m doğrusallık başına 1–2 cm yüzey drenajı ve kanalizasyonla aynı şekilde hesaplanır. Tüm otoyolun eğimini doğru bir şekilde hesaplamak için, bazı hesaplamaları gerçekleştirebilirsiniz:

1. Drenajın en üst noktasından (genellikle binanın köşesinde yer almaktadır), binanın kenarlarının köşesinde birbirine yaklaşan 2 boyunca açılan çukurların uzunluğunu ölçün. Örneğin, 9 metre bir siper.
2. Onları özetleyin, ve siperin toplam uzunluğunu elde edin - 18 m. Binadan mesafeyi, havza olan drenajın en alçak noktasına kadar ölçün.
3. Örneğin, 10 m olsun, iki sayıyı toplamı: 18 + 10 = 28.
4. Boşaltımın en üstünden drenajın en alçak noktasına kadar olan toplam mesafeyi ve 28 m.
5. Eğer iki nokta arasındaki farkı hesaplamak için, mesafenin% 1'i alınırsa, o zaman 0.28 m'dir, diğer bir deyişle drenajın üst noktasının ve drenajın alt noktasının konumu arasındaki fark 28 cm olacaktır.

Bu hesaplara dayanarak drenaj eğimini takip edin.

İyi yer

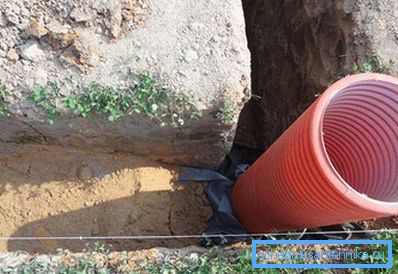

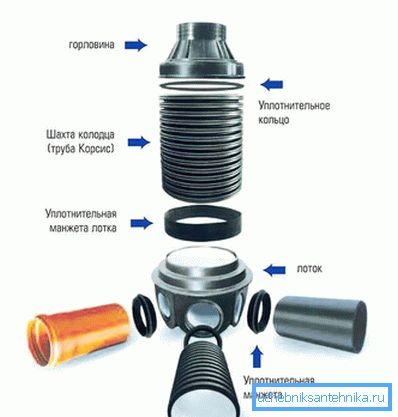

Drenaj bakımı yapmak için muayene kuyuları sağlamak gerekir. Bu nedenle, derin drenaj şemasının hesaplanması, gerekli kuyu sayısını ve bunların yerini hesaplayın.

Drenaj kuyusu virajda olmalıdır, ancak drenaj dönüşünden 20 metreden daha uzak olmamalı ve düz bir şekilde - her 30–40 metrede olmalıdır. Suyu uygun bir şekilde kanalizasyona boşaltmak veya bir drenaj pompasıyla pompalamak suretiyle havzayı en alçak noktaya yerleştirin.

Drenaj sisteminin inşası için tüm hesaplamaları doğru bir şekilde yaptıktan sonra, kalitesinden ve dayanıklılığından emin olabilirsiniz.
