Su kuyularının montaj yöntemleri

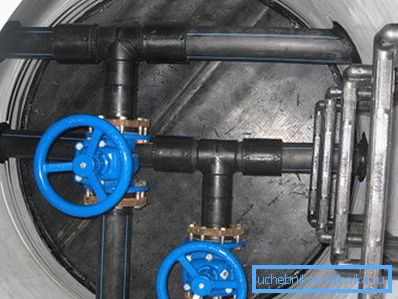

SNiP'ye göre su kuyuları, bunların içinde su temin ekipmanı kurmak olan yeraltı yapılarıdır. Bunlar valfler, valfler, ölçüm cihazları, kapatma vanaları, vb. Olabilir. Bu tasarımlar dikdörtgen veya yuvarlak bir şekle sahip olabilir.

Genel hükümler

Mühendislik haberleşmelerinin harici parçalarının montajı için gerekenler SNiP No. 2.04.0 / 84'te yer almaktadır.

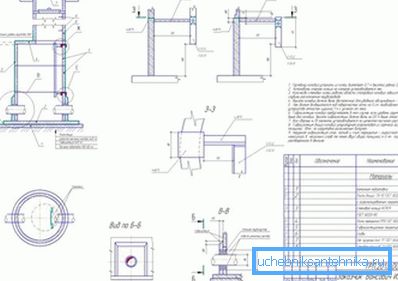

Genel olarak, bir su kuyusunun detaylandırılması buna benzer.

1. Drenaj seviyesinden kapağa kadar olan yüksekliği en az 150 cm olmalıdır..
2. 400 mm'ye kadar kesite sahip ağlar için, yapının duvarından boruya minimum boşluk 30 cm olmalıdır.. 500/600 mm'lik bölümler için - bu 50 cm'dir ve sistem çapı 600 mm'den daha büyüktür - 70 cm.
3. 40 cm'ye kadar kesitli boru flanşları, duvarlardan en az 0,3 m mesafede olmalıdır.. Çap 40 cm'den fazlaysa, boşluk 0,5 m'ye çıkar.

Dikkat edin! Bu talimat, montaj kolaylığı artırır. Flanşın boyutu büyükse, sabitleme için kalın cıvatalar kullanılır, genellikle uzun bir manivela ile sıkılmalıdır.

1. Soketin ucundan, duvara bakacak şekilde, 30 cm'ye kadar olan enine kesiti için olan boşluk, bu değerin –0.5 m'den daha büyük bir çap için 40 cm olmalıdır.
2. Fişlerin geri çekilebilen gövdelerinin üst kısmı 30 cm'lik tüm yüzeylerden ayrılmalıdır, sabit tipte bir rod ile direksiyon simidi 50 cm boş alan gerektirir.

Borunun tabanından yatak seviyesine kadar olmalıdır:

• enkesitleri 40 cm - 25 santimetreye kadar;
• 50 / 60-30 çaplı;
• 60-35'ten büyük bir kesit ile.

Dikkat edin! Kuyuya nüfuz etmek için duvarını kendi çelik veya dökme demir braketlerle donatmak gerekir. Bunu yapamazsanız, bir merdiven veya merdiven kullanabilirsiniz.

Su ve kanalizasyon kuyuları için rögar kapakları yalıtılmalıdır. Teknik gerekçeler varsa yalıtımlı elemanlar kullanılır. Örneğin, şiddetli kışlarda.

Betonarme yapılar

Betonarme prefabrik fabrika kuyularından en yaygın olanıdır.

Ne kadar iyi bir şey yapar?

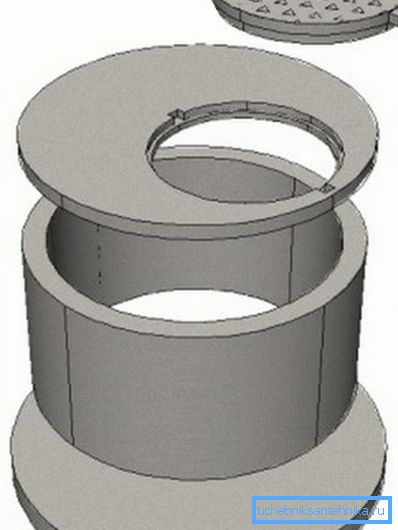

Beton halkalardan bir su kuyusu cihazı aşağıdaki gibidir:

• yol levhası;
• halka tamamlayıcıdır;
• boyun;
• kat levhası;
• duvar halkası;
• kapaklı kapak;
• alt plaka.

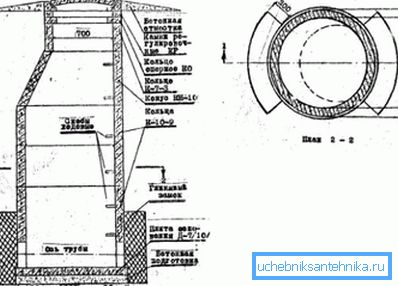

Su kuyusu halkalarının boyutları tabloda verilmiştir.

Montaj inşaatı

Sıhhi tesisat betonarme kuyuları çoğunlukla apartman binalarına monte edilir. Kendi evleri için de kullanılıyorlar. Bununla birlikte, çoğu durumda, özel sahipleri monolitik kare veya dikdörtgen şekilli yapıları doldururlar (yuvarlak muadillerinden daha basit kalıplara ihtiyaç duyarlar). İnşaat kuruluşları hazır fabrika halkaları kullanarak daha karmaşık yöntemler kullanır.

Su kuyularının betonarme tesisattan nasıl kendiliğinden kurulacağı hakkında kısaca bilgi.

1. Ağ tepsileri ve giriş için açıklıkları olması gerektiğinden kalıp makinesinin karmaşık olacağı unutulmamalıdır.
2. Öncelikle bir çukur kazmanız gerekir, duvarları gelecekteki kuyulardan 20 cm daha geniş olmalıdır.
3. Çukurun dibinin yanında 20 cm çakıl veya kum dökülmelidir. Bu tabaka duvarların temelini oluşturacak ve drenaj görevi görecektir.

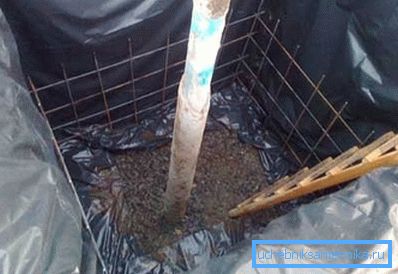

4. Çukurun duvarları haddelenmiş su yalıtımı ile kaplanmalıdır - plastik kaplama, su yalıtımı, çatı keçesi. Böyle bir döşeme ayrıca, betondan suyun betona emilmesine ve böylece yapının mukavemetini azaltmasına izin vermez.
5. Daha sonra takviye çerçevesi monte edilir. Tavlanmış tel veya fabrika ağına bağlı oluklu çubuklardan yapılabilir.
6. Sonra kalıp çıkar. Bunun için malzeme neme dayanıklı kontrplak, tahtalar, OSB, pürüzsüz kayrak, vb.
7. Fabrika betonu M-200 veya bağımsız olarak karıştırılmış karışım, her biri 30 cm'lik tabakalar halinde bitmiş kutuya dökülür. Çözeltinin oranları: 1 pay çimento, 3 kuvars kumu ve 3 pay çakıl. Dökülen tabakaların her biri bir ekleme ile rammed edilir.
8. Beton tamamen kuruduğunda, bir kuyu ve bir su kuyusu kapağına sahip olan bir fabrika plakası üstüne yerleştirilir.

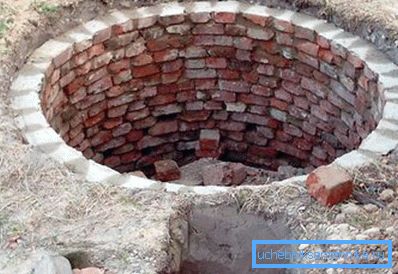

Tuğla meslektaşları

Bir tuğladan su kuyuları aygıtı - daha fazla emek yoğun bir süreç. Onlar için çukurun boyutları, beton muadillerinden daha büyük olmalıdır. Gerçek şu ki, tuğla birkaç kat ısıtılmış bitüm ile donatılmış dış su geçirmezliğe ihtiyaç duymaktadır.

Dikkat edin! Bu durumda, sadece sarı veya kırmızı seramik tuğlaların döşenmesi gereklidir. Silikat kireç temelinde yapılır ve nem ortamında hızla yok edilir.

Malzemeyi yarım tuğlaya koyun. Yatay sıraları, elemanların uzunluğunun en az% 25'ine bağlanır. Bağlayıcı olarak 1: 3 oranında çimento-kum karışımı kullanır. Duvar mafsallarının kalınlığı 1 / 1.5 cm'dir.

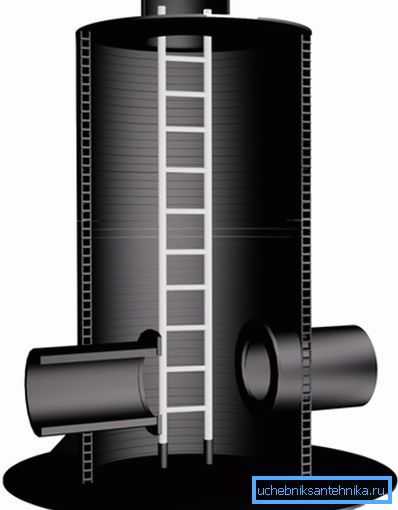

Bitmiş plastik yapılar

1. Plastik tesis tesisleri çok fazla zaman tasarrufu sağlar.

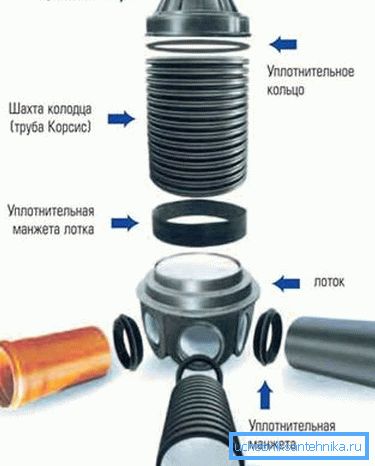

2. Bu tip bir su kuyusu tasarımı, PE veya PP'den yapılmış kalın bir oluklu borudan oluşur. Yapının tepsileri ve sızdırmazlık halkaları için dalları vardır.
3. Yapının halka sertliğini arttırmak için çift duvarlı duvarlar ile yapılır.

1. Plastik kuyuların fiyatı oldukça yüksektir - 0,7 m'lik bir kesime sahip iki metrelik bir ürün 15/17 bin ruble.

Tesislerin montajı

1. Bir çukur kazıyor, kuyudan biraz daha büyük. 15/20 cm yeterli olacaktır.
2. Kum yastığı düşer.
3. Daha sonra, yapı çukura indirildi.
4. Yapının bir dalgıç odası varsa, beton ile doldurulur. Bundan dolayı, kuyu ıslak toprakta yüzmez.
5. Binada haberleşme ve ekipman bulunmaktadır.
6. Dolgu işlemi gerçekleştirilir.

Sonuç

Su temini şebekesi için kuyular önemli bir işleve sahiptir. Sistemin çalışmasını düzenleyen ve kontrol eden ekipmanı barındırırlar.

Bu makaledeki video, konusunu anlamanıza yardımcı olacaktır.
