Telefon kanalizasyon: inşaat ve işletme özellikleri

Telefon kanalizasyon sistemleri, boru ve kuyu kullanımıyla inşa edilen yeraltı yapılarıdır. Tesisler düşük akımlı veya fiber optik kabloların gizli ve güvenli bir şekilde konumlandırılması için tasarlanmıştır. Bu yazıda, günümüzde hangi tip iletişim kanalizasyonlarının kullanıldığına ve kullanım özelliklerinin neler olduğuna bakacağız.

Ana tipler tasarım özellikleridir.

Kanalizasyon iletişimi, amaca uygun olarak iki tipe ayrılmıştır:

• Ana kanalizasyon - Bu, boruları, kuyuları ve gövde kablosunu döşemek için tasarlanan diğer unsurlardan oluşan karmaşık bir sistemdir.

İnşaat, istasyon kuyularından başlıyor ve ana hatlar boyunca ilerliyor. Otoyol boyunca, birbirinden belirli bir mesafede, denetim kuyuları ve dağıtım dolapları bulunmaktadır.

Kuyular, kabloların bütünlüğünü kontrol etmek ve bunların acil değiştirilmesi veya onarılması için tasarlanmıştır. Ana dağıtım hattının ikincil dağıtım hatlarına ayrıldığı dağıtım kabinlerinde özel dağıtım ekipmanları bulunmaktadır.

• Dağıtım kanalizasyon Hattın döşenmesinde kullanılan boru hattından daha küçük bir kesit çapına sahip bir boru hattıdır. Yapılar dağıtım ekipmanından kaynaklanır ve doğrudan son kullanıcılara yönlendirilir.

Önemli: Ana boru hattında sadece ana hat hattını döşemek gelenekseldir. Buna göre, dağıtım kanallarında daha küçük bir kablo çapı döşenir. Ancak, farklı yollar çakışırsa, bir boru hattında döşenebilir.

İletişim kanalizasyonunun tasarım özelliklerine uygun olarak ayrılır:

• Tüm uzunluk boyunca boru hattının tek bir kanal olduğu tek delikli modifikasyonlar;
• Birkaç borudan blokların uygulandığı çoklu delik modifikasyonları.

Telefon kanalizasyonunun inşasıyla ilgili kurallar, sadece beton ve seramik değil, aynı zamanda fiyatı daha düşük olan polietilen boruları kullanma olasılığını da ortaya koymaktadır.

Boru seçimi, bölgenin jeodezik özelliklerine göre belirlenir. Bu nedenle, inşaat çalışmalarının yapılmasından önce, döşeme derinliği ve çapı gibi parametrelerle birlikte, boruların tipi kullanılan malzemelere ve aynı zamanda menhollerin tipine ve sayısına göre belirtildiği bir proje hazırlanmıştır.

Düzgün tasarlanmış ve inşa edilmiş kanalizasyon sistemi, contanın değiştirilmesini ve kabloların kendi elleriyle kurulmasını sağlar. Ayrıca, yol yüzeyini veya zeminini açmaya gerek kalmadan, düzenli olarak ölçüm ve bakım işlerini gerçekleştirebilirsiniz.

Buna ek olarak, uygun şekilde tasarlanmış ve yapılmış bir yapı, elektrokimyasal korozyon ve mekanik hasardan kurulan kablolama için optimum koruma sağlar.

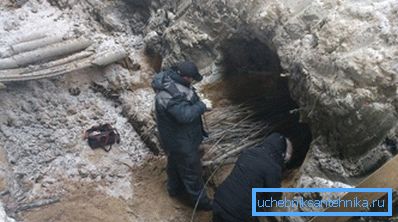

İnşaat işi için şartlar

Bir telefon kanalizasyon sisteminin inşası, bir dizi teknik gereklilik, kural ve yönetmelikle sıkı bir şekilde yerine getirilir (ayrıca bir çamaşır makinesinin bir kanalizasyon sistemine bağlanması ve su beslemesine bakın: 5 basit ve bağımsız adım).

Telefon ağlarının inşası için temel gereklilik, tesislerin uzun bir kullanım ömrü. Bu gereksinime uygunluk, yapıların performans ve güvenilirliğine göre belirlenir.

Fiber optik ağların ortaya çıkmasıyla bağlantılı olarak, kanalizasyon sistemleri, her iki ağ türünü de yerleştirme olasılığını dikkate alarak inşa edilmiştir. Bazı durumlarda, optik fiberin ayrı ayrı döşenmesi için tasarlanmış ayrı boru hatları inşa edilir.

Kanalizasyon sisteminin tasarımı ve müteakip inşaatı sırasında, aşağıdaki faktörlere karşı koruma sağlamak gerekir:

• gaz veya suyun boru hatlarına ve kuyusuna girmesi;
• Aşındırıcı süreçler (elektrokimyasal korozyon);
• tektonik aktivite ve sonuç olarak ağlara mekanik etkiler ve hasarlar;
• sıcaklık etkileri.

Yapım kurallarına uygun olarak, yeraltı kablo ağını döşerken, sokağın geçilmez kısmı yüksek kaliteli bir yol yüzeyi ile seçilir. Boru hattını, temel bir mekanik yükün zemine konulduğu yol ve demir yollarının kesişim noktalarının altına döşemesi tavsiye edilmez.

Görüntüleme cihazlarının yapım özellikleri

İletişim kanalizasyonlarının tasarımı ve müteakip inşaatı için talimatlar, çeşitli görüntüleme cihazlarının varlığını gerektirir.

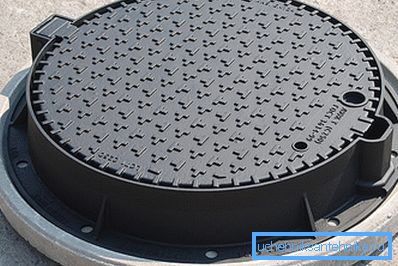

Denetim kuyular aşağıdaki tiplerden olabilir:

• kontrol noktaları - rayların düz kısımlarına monte edilir;

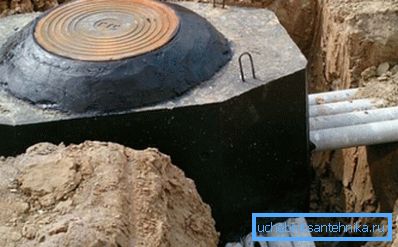

• açısal - 15'den daha fazla bir açıyla dönme çizimine kurulu;
• dallanma - rotanın birçok farklı yöne boşaldığı alanlarda kurulur;
• istasyon - telefon santralleri için rota tedariki bölümlerine kurulur.

Telefon kanalizasyonunun yapılması için gereken şartlara uygun olarak, menholler birbirlerinden en fazla 150 metre mesafede bulunmalıdır.Bu gibi gereksinimler, onarım ve montaj çalışmaları sırasında kuyular arasındaki aşırı kablolamanın basitliği ve verimliliği ile belirlenir.

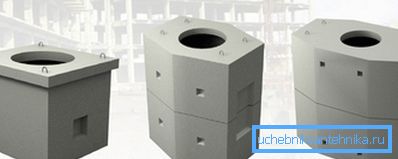

Betonarme prefabrik ve prefabrik olabilir. Bugün diğer malzemelerden yapılan menholleri kullanmasına izin verilmektedir. Bununla birlikte, bunların kullanımı, sitenin özellikleri veya ağın derinleştiği toprağın özellikleri tarafından motive edilmelidir.

Önemli: Atık su kapasitesini arttırmak için, halihazırda çalışan görüntüleme cihazları yeniden inşa edilmez, ancak eski görüntüleme cihazlarına yakın bir yerde bulunan yeni kuyularla desteklenir.

Kanalların döşenmesi için şartlar

Boru döşeme talimatı, aşağıdaki hususları dikkate aldığımız bir dizi gerekliliği karşılamalıdır:

• Kullanılan malzemelerin tipine bakılmaksızın kullanılan boruların iç yüzeyi düzgün olmalıdır.
• Kullanılan boru tipine bakılmaksızın, bitmiş yapının kablolama üzerinde zararlı bir etkisi olmamalıdır.
• Bitmiş boru hattı, mekanik yüklere, sıcaklık değişimlerine ve yeraltı suyu etkilerine karşı dayanıklı olmalıdır.

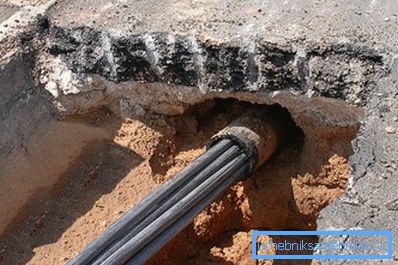

• Dağıtım şebekeleri düzenlenirken, 55-58 mm iç kesitli polietilen borular kullanılmalıdır.
• Gövde ağları düzenlemesinde, 90-100 mm'lik bir iç enine kesit çapına sahip beton veya asbestli çimentodan yapılmış borular kullanılmaktadır. Bazı durumlarda, çapı en az 63 mm olan polietilen analogları kullanılabilir.

Ağ Döşeme Özellikleri

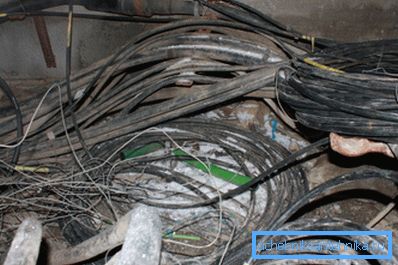

Kanallar her türlü iletişim için kablo döşenebilir.

Döşeme aşağıdaki şartlara uygun olarak gerçekleştirilir:

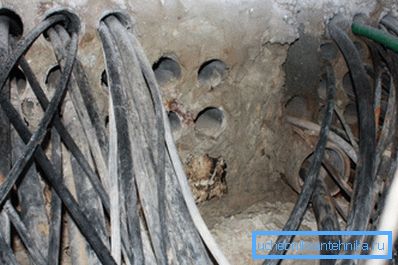

• Döşeme, aynı tipte altıdan fazla telin bulunmadığı serbest iletişim kanallarında gerçekleştirilir.
• Fiberin yönlendirildiği iletişim kanalları, elektrik kablolarının yerleştirilmesi için kullanılmamalıdır.
• Kanal elektrik kabloları tarafından işgal ediliyorsa, daha sonra zırhsız optik fiberlerin serilmesi sadece önceden döşenmiş polietilen borularda PND-32-T'ye izin verilir.
• Zırhlı kablolar, polietilen boru kullanılmadan hem serbest hem de dolu kanallara döşenir.
• İşlenmemiş iletimin döşenmesi, küçük bölümün toplayıcılarında gerçekleştirilir.
• Serilmiş iletişim kablolarının çapları kanal enine kesit çapının% 75'ini geçmemelidir.

Kablo döşeme yöntemleri

Kablo çekme yöntemleri, türüne ve ağırlığına bağlıdır.

Uygun bir yöntem ve uygun bir araç seçerken bu parametreler göz önünde bulundurulmalıdır.

• 1500 kg / km'den fazla olmayan bir kütleye sahip olan kablolar sentetik veya çelik bir kablo kullanılarak elle çekilir;

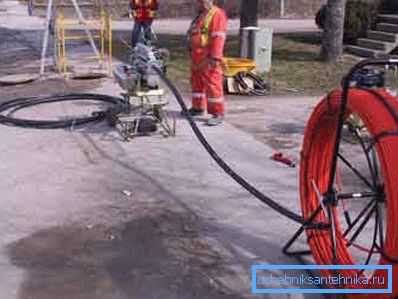

• 6000 kg / km'den fazla olmayan bir kütleye sahip kablolar, çapı en az 8 mm olan bir çelik kablo ile donatılmış bir manuel vinç kullanılarak çekilir;
• 6000 kg / km'den daha büyük bir kütleye sahip kablolar, bir makine ve çapı en az 11,5 mm olan bir çelik halat kullanılarak çekilir.

Sonuç

Artık modern bir telefon hattının ne olduğunu, nasıl inşa edildiğini ve nasıl kullanıldığını biliyorsunuz. Bu makaledeki videoyu izleyerek daha yararlı ve bilgilendirici bilgiler bulabilirsiniz (ayrıca, sıhhi tesisat alanında yenilikçi bir çözüm olan Polipropilen kanalizasyon boruları makalesini okuyun).
