Yağmur suyu kanalizasyon tasarımı nasıl?

Bazen, çözülmüş ya da yağmur suyunun yükselen yeraltı suyu seviyeleri nedeniyle bodrum katları ve geniş alanları taşarak su birikintilerinin ve su birikintilerinin ortaya çıkmasına neden olur. Bu durumda, konut dışında toplanması, taşınması ve boşaltılmasını sağlamak gereklidir. Bunun için, fırtına ya da yağmur kanalizasyonları SNiP'ye göre tasarlanmıştır.

Fotoğraf - sitede fırtına kanalizasyon

Makalede neler düşündüğümüz

Aşağıdaki makalede ele alacağız:

  • ana işlevleri;
  • tasarım ilkeleri;
  • sistem hesabı;
  • aranjman.

İpucu: Uzmanlar, bir ülke sahasında inşa edilen nesnelerin ömrünü uzatabileceğinden, yağmur suyunun oluşturulmasını ertelememenizi tavsiye eder.

Sitedeki fırtına kanalizasyonları için Fırtına kanalizasyon

Yağmur suyu bertarafı türleri

Yağış varyantına göre, üç olası fırtına kanalizasyon çeşidi ayırt edilir:

açık Bu durumda sistem açıktır:
  • kanal;
  • tepsileri;
  • hendek;
  • konular.
kapalı Drenaj tepsilerinden toplanan su, yağmur kuyularından, genellikle kanalizasyon arıtma tesisleri ile donatılmış bir drenaj borusuna gönderilir. Akışları damla noktasına yönlendirir.
kombine Açık elemanların bir kısmının bir yeraltı boru hattı ile değiştirildiği iki tip arasında bir kombinasyon vardır.

İpucu: Yağmur suyunu bir konut binasının temelini yüksek nemden korumak için tasarlanmış drenaj sistemine boşaltılması kesinlikle yasaktır.

Aksi takdirde, şiddetli kar yağışı ve yoğun yağışlar döneminde, fazla su ile tahrip olacaktır. Ayrı bir drenaj çıkışı yapmalısınız.

Bölgedeki yağmur kanalizasyonunun tasarımı

Kurulum önerileri

Aşağıda sürecin ayrıntılarını anlamak için bir rehber:

  1. Fırtına kanalizasyonları drenaj sistemine paralel olarak döşenir. Aynı zamanda, metre başına 5 mm olması gereken eğim açısını izlemek gereklidir.
  2. Drenaj borusu, derin bir şekilde gömülmüşse, drenaj borularının üzerine döşenebilir. Bu durumda, yumurtlamadan önce, toprağın üstünü dikkatlice kurcalamak gerekir, zira bunlar hasardan kurtaracaksınız.
  3. Boru hattının altına bir moloz yastık veya 50-100 mm yüksekliğinde kum konulmalıdır.
  4. Yüksek mukavemetli polipropilenden yapılmış, oluklu bir dış yüzeye ve pürüzsüz bir iç kısma sahip yağmur kanalizasyon boruları için kullanın. Onların fiyatı metalden daha düşük.
  5. Boruları birbirine bağlamak için çift manşon ve lastik conta kullanın.
Diy kurulum
  1. Boru hattının alt ucu ile biraz daha yüksek veya aynı düzlemde su alacak olan huniyi monte edin. Ağaçlardan dallar ve yapraklar da dahil olmak üzere büyük döküntüleri filtrelemek için gereklidir.
  2. Drenajı boru hattından giren suya doğrudan ana atık toplayıcıya veya sahadaki kanalizasyon sistemine bağlayabilirsiniz.

İpucu: drenaj borusuna bağlı olan drenajın iç tarafına bir bilyeli çek valf takın, bu da fazla su seviyesinin drenaj sistemine ve daha sonra da temele yükselmesini önler.

  1. Çekvalfın tabanı ile tüp tepsisi arasındaki minimum yüksekliğin 120 mm olması gerektiğine inanılmaktadır. Kuyunun üst kısmına bir boru bağlayın ve borunun yer seviyesine uzatılmasına izin verin.
  2. Bitmiş sistem aşağıdakilerden oluşmalıdır:
  • iyi;
  • uzatma borusu;
  • bir kapaklı ağızlar.
  1. Sistemi kum veya çakıl ile örtün ve katmanı sıkın.

İpucu: yağmur suyu drenajı yol kenarı hendeklerine, çeşitli su kütlelerine veya merkezi bir kanalizasyona yönlendirilir.

Sonuncusu, su, genellikle bir karmaşa katmanından geçerek, ortak fırtına kanalizasyonuna, açık sod veya toprağa gider. Son iki seçenek kullanılıyorsa, boru, hayvanların boru hattına girmesine izin vermeyecek koruyucu metal bir ızgara ile kapatılmalıdır.

Tasarım görevleri

Yağmur suyu, herhangi bir yazlık yerleşim yerinde ya da şehirde, özel bir evde ya da işletmede yönlendirilmelidir (ayrıca, kanalizasyon sisteminin derinliği - bu konunun ana yönleri).

Bunların her birinde sistemdeki yük farklı olacağından, nesnenin özgünlüğü kendi damgasını bırakır, fırtına kanalizasyonlarının tasarımı birkaç önemli özelliği içerir:

  • hidrolik direncin hesaplanması;
  • izleme;
  • Temel elemanların oluşturulması.

Tabii ki, bu görevle kendi başınıza sınırlı bir alanda baş edebilirsiniz, ancak büyük nesneler için uzmanları davet etmek daha iyidir. Yaklaşan operasyon koşullarının kapsamlı bir analizini yapacaklar, alanın alanını, topoğrafyasını, suyun hacmini ve kirlenebileceklerinden dolayı dikkate alacaklar. Özel olarak belirlenmiş yerlerde biriken nemin toplanması ve boşaltılması konusu da ele alınacaktır.

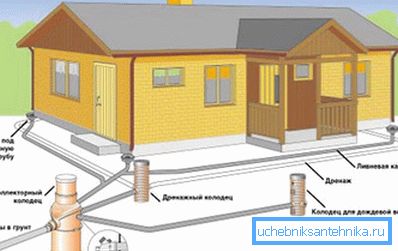

Akış İzlemesi

Izleme yoluyla, tüm sahadan eriyik suyun toplanması ve en kısa yol boyunca deşarj ve arıtma yerine sürüklenme yardımıyla çıkarılması sağlanır. Bu durumda, topraklar her biri üzerinde bir kollektörün bir serbest bırakma ile monte edildiği veya diğer benzer yapılarla bağlandığı havzalara ayrılır.

Yağmur kanalını hesaplarken esas alınır:

  • Belirli bir bölgede ortalama yağış verileri;
  • onların maksimum sayısı;
  • yağmur suyunun akış hızını etkileyen arazi;
  • havza alanı;
  • yakındaki göletler.
Drenaj iyi

Bu doğrudan doğruya bağlıdır:

  • kanalizasyon sisteminin tipi seçimi;
  • yeri;
  • drenaj kuyularının sayısı;
  • boru çapı ve uzunluğu.

Sonuç

Bu makalede, yağmur suyu drenajının sahadaki fazla suyu gidermenin bir yolu olduğunu öğrendiniz, bu da birçok sıkıntının önlenmesini ve arazinin ve tesislerin normal çalışmasını mümkün kılar. Ayrıca, fırtına kanalizasyonlarının türleri, tasarımı ve montajı özellikleri hakkında da bilgi verildi (aynı zamanda kanalizasyon için ayrı depolar - özerk bir kanalizasyon sisteminin kilit unsuru).

Bu makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
