160 - 160 arası boru: detaylı genel bakış ve kapsam

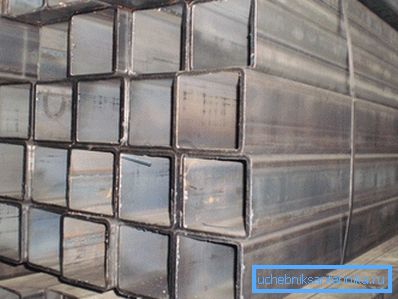

Profil boruları "yuvarlak muadillerinden" çok farklı. Dikdörtgen, kare veya oval şekil, bunları bir sıhhi tesisat veya kanalizasyon boru hattı olarak kullanmayı imkânsız kılar, ancak bir dizi başka olasılıklar açar. Özellikle, düz kenarlar, çeşitli yapılar için çerçevelerin inşası için kullanılmalarına izin verir.

Profil tüpü için yasal gereklilikler

Boru hattı iş amaçları için kullanılacak olsa bile ve tüm işler el ile yapılacak olsa bile, standartlara aşina olmak için yerinde olmayacaktır.

Bu tür belgeleri bir kerede özellikleri, etiketleme kuralları, bir kare boru hattının üretim ve depolama süreci ile ilgili olarak seçebilirsiniz:

• GOST 8639-68 - Belge, kare boru hattı başına aralığı gösterir, etiketleme kurallarını ve geometrik boyutlar için temel gereksinimleri belirtir;
• GOST 8639-82 - Küçük değişiklikler ile aynı verileri içerir;

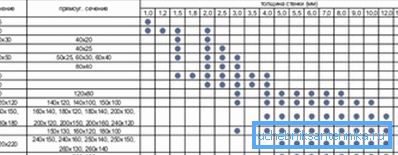

• GOST 30245-2003 - Verileri sadece bir boru hattı ile değil, aynı zamanda dikdörtgen bir bölümle birleştiren son düzenleme belgesi. Ayrıca, önceki yılların belgelerinde olmayan ürün karışımında bazı yeni boyutlar ortaya çıktı. Geometrik özelliklerin yanı sıra, boru hattının ağırlığı da ürün karışımında belirtilmektedir, örneğin şekillendirilmiş bir boru 160x160x6'nın ağırlığı 28.29 kg / metre'dir. m.

Geometrik özellikler için gereklilikler

Profil boru hatları genellikle yük taşıyıcı yapılar olarak kullanılır, bu nedenle kesitin tüm geometrisi boyunca gözlemlenmesi özellikle önemli bir rol oynar.

Buna göre, şartlar oldukça zor:

• boru hattının duvarları arasındaki açı 90 ° 'ye eşit olmalıdır. Maksimum hata 1.5?

Dikkat edin! Boru hattının kesiti kareden çok farklıysa, büküm deformasyonuna direnmek daha da kötü olacaktır. Bu, bir bütün olarak yapının gücünü etkileyebilir.

• boru hattının yüzeyinin izin verilebilir eğriliği 1 mm / lm uzunluğundadır, bu sınırlama temelinde, tüm uzunluk boyunca toplam izin verilebilir eğrilik hesaplanır;
• Müsaade edilen torsiyon 2 mm + 0,5 mm • L formülü kullanılarak hesaplanır, burada L tüm borunun uzunluğudır;
• ek olarak, kesimin dikliği kontrol edilir. Yani, tüm yüzlerdeki uzunluklar aynı olmalıdır (uzunluktaki sapma boyutsal ve çok uzunluklu boru hatları için +60 mm'ye kadar izin verilir);
• Duvar kalınlığı, borunun oluşturulduğu levhayla eşleşmelidir. Bu parametre ağırlığı ağır bir şekilde etkiler, bu nedenle 160x160x6 borunun ağırlığı 28.29 kg / bar'dır. m, ancak sadece 1 mm kalınlığında bir artış ile, bu rakam zaten 32.31 kg / bar'a yükselir. m.

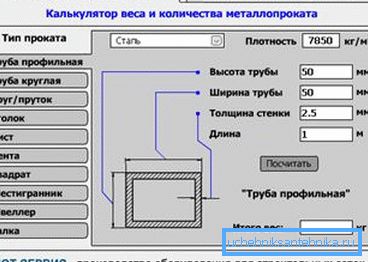

Dikkat edin! Daha kesin olarak, boru hattının ağırlığı, özel çevrimiçi hesap makineleri kullanılarak belirlenebilir. Böylece sadece bölümün geometrisini değil, aynı zamanda borunun yapıldığı malzemeyi de dikkate alabilirsiniz.

Yuvarlama yarıçapına özel önem verilir. Standart, eğrilik yarıçapının metalin iki katını geçmemesi gerektiğini belirtir.

Elbette, bu soruya belirli bir tolerans vardır, eğrilik yarıçapının izin verilen değer aralığı duvar kalınlığına bağlıdır:

• 6,0 mm'den küçük bir kalınlıkta, eğrilik yarıçapının değeri 1,6 ila 2,4 metal kalınlıkları arasında olmalıdır;
• 6.0 - 10.0 mm kalınlığında, yarıçap 2.0 ila 3.0 duvar kalınlığını geçmemelidir;
• Eğer kalınlık 10 mm'yi geçerse, o zaman yarıçap değeri 2.4 - 3.6 metal kalınlığında olabilir.

Bölümün yüksekliğine gelince, 100 mm'yi geçmezse, tolerans ±% 0.8'dir. Profil boyutu 100 mm'nin üzerindeyse, hata ±% 1'i (minimum değer ± 0,5 mm) geçmemelidir.

Teknolojik gereksinimleri

Geometrik boyutlara tam olarak uyulmasına ek olarak, profil borusu diğer bazı kriterleri karşılamalıdır. Kesimin kalitesi, kaynağın yeri ve gücü gibi göstergeler mutlaka kontrol edilir.

Dikkat edin! Kesimin kalitesi için, o zaman çapakların varlığının bir görünümü vardır. Müşterinin onları kendi elleriyle temizlemesi gerekmediği için, fabrikada bile kaldırılırlar.

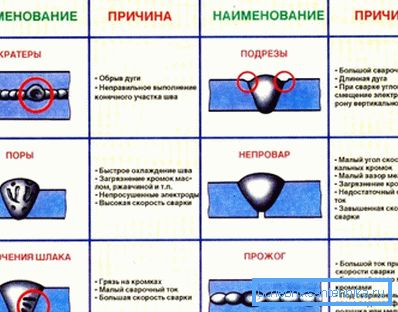

Özellikle dikkatle kontrol edilen kaynak, çünkü teoride bu, boru hattındaki en tehlikeli yer. Tamamlanmamış kaynak yapılması durumunda, kaynak teknolojisine uyulmaması durumunda, boru sadece yük altında patlayabilir.

Bunu önlemek için şu kuralları izlemelisiniz:

• Kaynak boru hattı yüzgecinden uzakta bulunmalıdır. Minimum mesafe metalin 4 katıdır;
• penetrasyon olmamasına izin verilir (yani dikiş kenarlarının uymadığı yerler). 1 m uzunluğa kadar 50 mm'ye kadar eksik penetrasyona izin verilir, ancak bu tür bir bölümün maksimum uzunluğu 20 mm ile sınırlıdır;

• Dikişin gerilme mukavemeti, borunun yapıldığı metalin mukavemetinin% 95'i olmalıdır. Hatanın maliyeti çok yüksek olabilir;
• Böylece kaynak, kurulumla etkileşime girmez, bundan bir çapak çıkarılır (sadece dışarıda). Duvar kalınlığı 4 mm'yi geçmezse, dikişin metalin üzerinde 0,5 mm'den fazla yükselmemesi, 4 mm'den daha fazla bir kalınlığa sahip olması durumunda, izin verilen yükseklik 1,0 mm'ye çıkar.

Ayrıca kabul aşamasında, metal yüzeyin tamamen görsel olarak incelenmesi gerçekleştirilir. Metalin derin seriflere, kalın bir tabaka veya pas tabakasına sahip olması istenmeyen bir durumdur. Bu olaylara izin verilir, ancak boru hattını temizlerken kalınlıkları etkilememelidir. Kalite kontrolü ile ilgili daha ayrıntılı talimatlar standarttır.

Profil borusu için malzeme seçimi

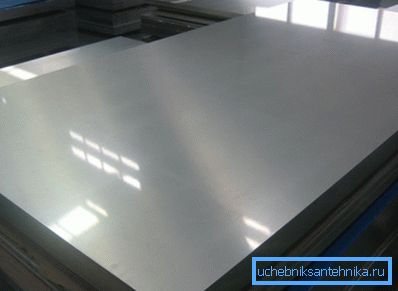

Bir kare boru için başlangıç ​​malzemesi çelik sacdır, bu GOST 30245-2003'ün temel gereksinimidir.

Malzemeye gelince, seçim en çok kullanılan farklı çelik kaliteleri arasındadır:

• çelik yapıları;
• düşük alaşımlı çelikler;
• C;
• genel amaç.

Malzeme seçimi için ana kriter borunun çalışma koşullarıdır.

Bir kare boru kullanma örnekleri

Yüksek mukavemete bağlı olarak, profil boruları her zamanki kanallara ve I-kirişlere layık bir rekabet oluşturdu. Bu, 160x160x5 profil borusunun ağırlığı 23.83 kg / soguk olduğundan, bu tür bir boru hattının düşük ağırlığı ile kolaylaştırılmaktadır. m.

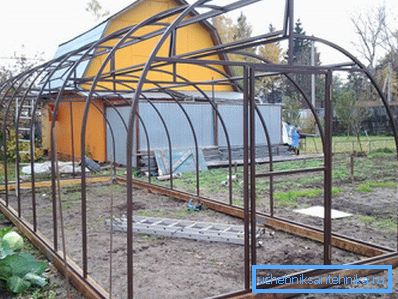

Çoğunlukla, kesit çelik, hafif yapılar için bir çerçeve olarak, örneğin hangarlar, seralar, çiftlik hayvanları için kalemler, vb. Olarak kullanılır. Küçük boyutlar, zarif ve dayanıklı hangarlar, kanopiler, yazlık evlerdeki çitlerin yapımında başarıyla kullanılabilir.

Daha büyük boyutlar PGS'de yaygın olarak kullanılmaktadır. Örneğin, büyük bir kesiti olan bir kare boru, kalıcı bir kalıp görevi görebilir. Sonuç olarak, sıradan ahşap kalıpların yapımında zaman tasarrufu sağlanır ve yapının mukavemeti artırılır.

Özetlersek

Profil boruları - oldukça popüler yapı malzemesi. Yüksek mukavemet özelliklerinden dolayı, sadece özel yapılarda değil, aynı zamanda kum ve çakıl karışımında da kullanılabilirler (ayrıca Prub PE - malzeme özellikleri ve çeşitli montaj opsiyonları makalesine de bakınız).

Makaledeki bilgiler, kare borular hakkında genel bir izlenim yaratmaya ve boyut seçimini belirlemeye yardımcı olacaktır.

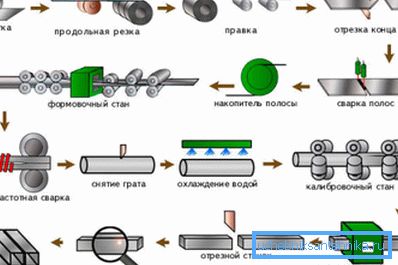

Bu makaledeki video bir kare boru hattının üretiminin ana aşamalarını göstermektedir.
