Alın kaynaklı boru kaynağı: teknoloji ve ekipman

Bu makale, alın kaynaklı boru kaynağının nasıl gerçekleştirileceğiyle ilgilidir. Tamamlayıcı gibi görünmüyor: sadece yazarın bilgisini ve pratik deneyimini sunma ve okuyucunun bilgisine ait bagaja ekleme girişimidir. Kaynak için kullanılan teknoloji ve ekipmanların bazı nüansları ile tanışmalıyız.

Boru çeşitleri

Boru hatlarının çeşitli amaçlarla yapımında kullanılan popüler malzemelerden hangisi haşlanmış?

• çelik. Gaz (asetilen) ve elektrik ya da boru ekleminin ark kaynağı kullanılarak sahadaki bağlantıları için.

Bununla birlikte, örneğin, gaz ile manşonlarla pişirmenin daha iyi olduğu yerlerde, su bağlantılarının dikenleri - soket bağlantıları. Eriyik kaynak teli, kovanın iç yüzeyi ile borunun dış yüzeyi arasındaki boşluğu doldurur; korozyona karşı daha dayanıklı olan dikişin daha fazla kalınlığından dolayı.

• plastik. Kesin olması için - polietilen ve polipropilen basınç. Polibüten (PB) veya polivinil denfluorür (PVDF) gibi daha az yaygın (ve buna göre demlenmiş) egzotik. Aynı zamanda, boru bağlantılarının kaynağı esas olarak büyük çaplı boru hatları için kullanılır; küçük parçalar için, birleştirme bağlantıları kullanılır.

çelik

Çelik boru hatlarının her iki yöntemini de inceleyelim.

gaz

Gaz kaynak cihazının ana aracı, brülör, silindir - asetilen ve oksijen - ve yüksek basınçlı hortumlardan oluşan bir aparattır.

Koruyucu ekipman gerekli gözlük ve yoğun aleve dayanıklı malzemeden bir takım. Parçaların kesilmesi ve takılması için, brülör, kesme musluğunun varlığıyla brülörden farklı bir kesici ile değiştirilebilir (bu, torcun içinde yüksek basınç altında dar bir oksijen akışı yaratmanıza olanak tanır).

Döner boru bağlantılarını nasıl kaynak yaparsınız?

1. Brülör, tüm uzunluk boyunca parlak bir parlaklık ile dengeli bir torca ayarlanır. Dumanlı ve karanlık, mavi ile alev eşit derecede işe yaramaz: ilk durumda, asetilen oksitleyici bir maddenin eksikliğinden dolayı tamamen yanmaz, ikinci durumda, oksijen fazlalığı yine bir sıcaklık düşüşüne yol açar.
2. Uçlar (tercihen çıkarılan boşluklar ile) çeliğin eridiği ana kadar küçük bir alanda ısıtılır.
3. Kaynak teli, kaynatılmış uçlar arasındaki boşluğa getirilmekte ve eriyikten gelen eriyik damlaları, eriyen ucun yüzeyine üflenmekte ve birleştirilecek parçalar arasında bir köprü oluşturmaktadır. Reflow bölgesini yer değiştirerek, kaynakçı tüm çevre etrafında muntazam bir dikiş oluşturur.

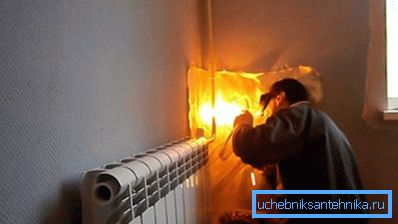

Sabit boru bağlantılarının duvarlara ve arkadan girmesine izin vermeyen diğer yapıların yakınındaki kaynak nasıl yapılır?

• Sıradan bir ayna yardımıyla. Borunun arka tarafının görünmesi için takılmıştır.

Buradaki temel problem, kaynak yapanın görünür hareketlerin özgünlüğüne göre ayarlanması zor olmasıdır; uzun bir deneyim ile gelme yeteneği. İlk kez kendi ellerinizle sabit bir dikiş yapmaya çalışıyorsanız, bu işi ayna yardımıyla yapmaya çalışmayın.

• Boru hattının ön tarafındaki bir pencere ile. Dikişin arka tarafı içeride kaynatılır, daha sonra pencerenin bir parçası orijinal konumuna eğilir ve demlenir.

Kötü şövalye nasıl kaynaklanır? Evet, popo eklemi gibi. Tek incelik, borunun iç kısımdaki yüksek kaliteli ısınmasıdır: bağlantının kuvvetli olması için yüzeyinin erimesi gerekir.

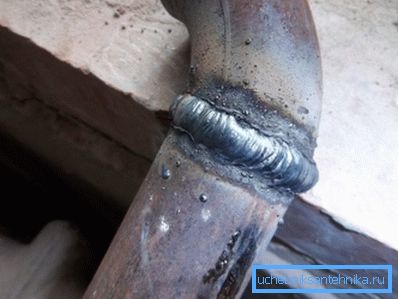

elektrik

Burada araçlar bir kaynak transformatör, bir elektrot tutucu ve bir çift tellerdir. Koruyucu ekipman, dielektrik eldivenler, yoğun yanmaz malzemeden yapılmış bir elbise ve koyu camlı bir maske gerektirir (ayrıca bkz. Polimer boruları makalesi: mühendislik ağlarının yapımı için uygun bir malzemenin nasıl seçileceği).

Not: elektrik arkı çok geniş bir spektral alanda yayar. Radyasyonun önemli bir kısmı ultraviyole. Gözlüksüz bakışta pişirmeye çalışmak, yanmış retinadaki güçlü çatlaklar nedeniyle uykusuz bir geceye malolacak; Kişi ayrıca güneşinkilere benzer ciddi yanıklar da alacak.

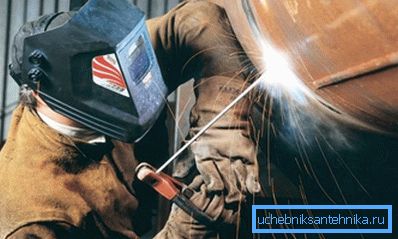

Yöntemin özü, transformatörün önemli bir potansiyel fark yaratması nedeniyle ortaya çıkan elektrot ve kaynak yapılan parçalar arasında sabit veya kesintili bir ark oluşturmaktır. Yay, birleştirilecek parçaların kenarlarını eritir; Aynı zamanda, elektrodun metali bir dikiş oluşturan kaynak alanına aktarılır.

Aslında, kaynakçıya ait sanatın çoğu, arkın bakımını yapma, elektrotların düşük bir kaynak akımıyla parçalara yapışmasını önleme veya onları aşırı bir şekilde yakma yeteneğine gelir.

Kaynak elektrotları iletken olmayan bir malzeme ile kaplanmıştır.

Onun işlevi iki yönlüdür:

• Kaplama, deşarjın arkını tutuşturmanıza izin veren dielektrik görevi görür. Aksi takdirde kaynakçı, yanma elektrodunu dikişten sabit bir mesafede tutmak zorunda kalacaktı, ki bu da gerçek dışıdır.
• Ayrıca, yandığında, kaynak yüzeyinde cüruf oluşturur ve böylece erimiş metali atmosferik oksijenin aşırı kimyasal aktivitesinden korur. Örneğin, metal kaynağında karbonun yakılması, dikişi aşırı sünek hale getirme kabiliyetine sahiptir. Soğutulduktan sonra, düşük mekanik mukavemete sahip cüruf, bir çekiçle yüzeyden kolaylıkla çıkarılır, bir taşlama makinesi ile toplanır veya temizlenir.

emniyet

Gaz ve elektrik kaynağı ile kaynak işleri yapılırken hangi temel güvenlik önlemlerine dikkat edilmelidir?

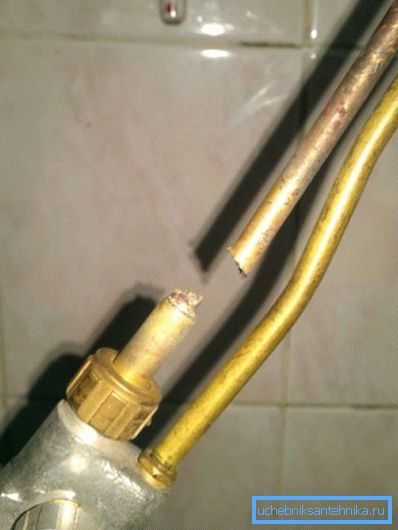

• Brülörün veya torcun ucunu temiz tutunuz. Metal sıçramalarla tıkanması, hortumlardaki gaz karışımının patlamasıyla tersine bir etkiye yol açabilir.

• Bağlantılarda bağlantıların sıkılığını sağlayın. Asetilen (veya metalleri kesmek için kullanılan propan) sızıntısı ve tutuşması, kapalı bir odada patlayıcı bir karışımın hızlı bir şekilde birikmesine yol açacak olan hortumlara zarar verebilir.
• Çalışma ve depolama sırasında silindir vinçlerinde sızıntı olmadığını gözlemlemek. Bu talimatın sebebi nedir - açıklayamayacağınızı düşünüyorum.
• Yağlı giysilerde ve özellikle yağlı eldivenlerde çalışmaktan kaçının. Yakıtların ve yağlayıcıların tutuşması için aleve bile gerek yoktur: saf oksijenle yeterli temas.

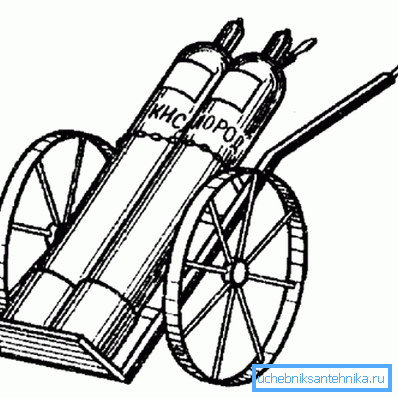

• Silindirleri hareket ettirirken, sedye veya araba kullanın. Bir valfin aşağıya düştüğü bir silindirin, onu bir sentezciden biraz daha az olan, kontrol edilemeyen bir roket mermisine dönüştürmesi olasıdır.

• Silindirlerin yüklenmesi ile ilgili çalışmalar sırasında, her şeyden önce alyansların çıkarılmasına değer. Talep, komik görünebilir, ancak, vanaya bağlı halka nedeniyle parmaklarını kaybetmiş birçok kaynakçı deneyiminden acı çekti.
• Elektrikli kaynak ile herhangi bir çalışma kuru bir katta gerçekleştirilir. Metal bir tabanda lastik paspas kullanmanız gerekir.
• Kaynak işleminden önce sıhhi tesisat sadece kapatılmaz, aynı zamanda atılır. Kaynar su, mitten ve tutucuya çarptığında ciddi yanıklara ve elektrik çarpmasına neden olabilir.

plastik

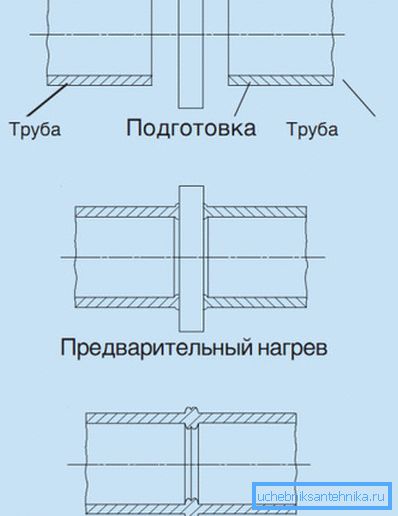

Polietilen boruların ve polipropilenden mamul ürünlerin alın kaynağı nasıl yapılır? Oh, çelik işinde, yapacak bir şey yok. Yöntemin özü, birleştirilmiş uçların erimesi ve bunların küçük bir kelepçe ile birleşimidir.

Daha fazla çalışma moleküler difüzyonla yapılacaktır - sadece bir süre eklemlere dokunmamanız gerekir.

Ve bağlantı bağlantıları ne olacak? Prensip benzerdir; tek fark, birleştirilecek olan boruların uçlarının kaynak yapılmadığı, fakat borunun ön-eritilmiş dış yüzeyi ve iç kısım - kaplinler olmasıdır.

Alın kaynağı ne zaman kullanılır ve ne zaman kaplin kullanılır?

Bu basittir: Plastik boruyu kıstırmak için çapı 50 mm'ye eşit veya daha büyük olmalı ve duvar kalınlığı en az 4 mm olmalıdır.

ekipman

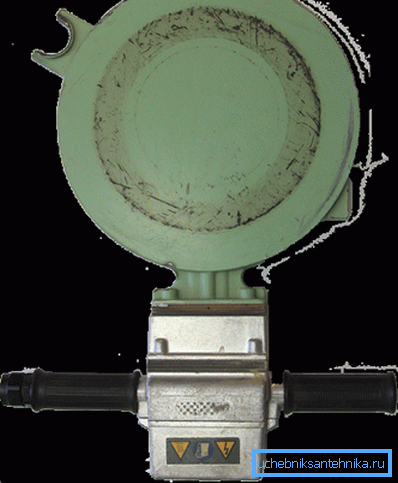

Polietilen boruları kaynaklamak için en basit kıstırma aparatı, ayna olarak adlandırılan, düz bir gözleme şeklinde bir ısıtma elemanıdır. Çoğu zaman, bu kapasitede, üniversal lehimleme demirleri kullanılır, bu da bağlantı bağlantılarının yapılmasına izin verir: düz ısıtıcıları, farklı çaplardaki boru ve rakorlar için ağızlıklar ile sağlanır.

Önemli: Bu tür ekipmanlar doğru merkezleme sağlamadığından, el tipi lehimleme ütülerinde polietilen boruların alın kaynağı yapılmasına yalnızca düşük basınç boru hatları için izin verilir (yaz su boru hatları, küçük çaplı kendi kendine akan kanalizasyonlar).

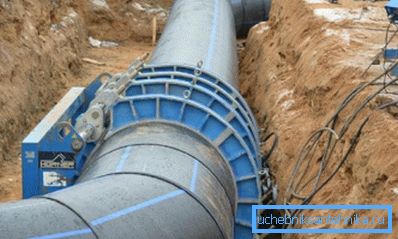

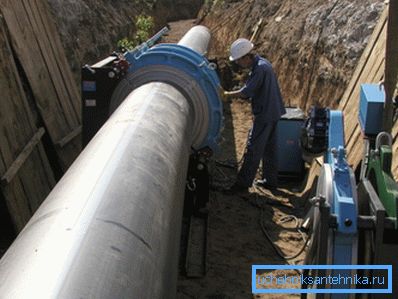

Daha ciddi kaynak makineleri, mekanik merkezleme ve boruların sıkıştırılmasını sağlar. 250 mm'lik bir boru hattı çapı ile, hidrolik kurtarma için gelmelidir: hem çap ve hem de duvar kalınlığı yeterince büyük olduğundan, yardımı olmadan hassas hizalama ve sıkıştırma sağlamak çok sorunludur.

teknoloji

Büyük (150-200 mm'den fazla) boru çapına sahip polietilen boruların alın kaynağı teknolojisi nedir?

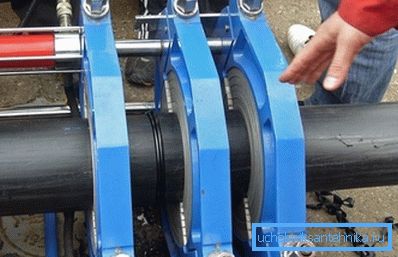

• Borular halka klipslerine monte edilir ve ortalanır.
• Onların uçları mekanik bir yüzle kesilmiştir.
• Boşluğun hizalaması ve boyutu kontrol edilir.
• Isıtma elemanı uçları ısıtır, daha sonra ısıtma bölgesinden çıkarılır.
• Borular basınç altında birleştirilmiştir. Sıkıştırma kuvveti yaklaşık 1,5 kgf / cm2'dir.

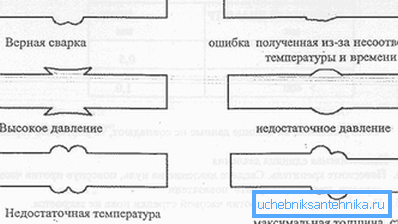

• Soğutulduktan sonra, eriyik (dikişte eriyik ekstrüde) çıkarılır; arayüz topraklıdır.

Isıtma elemanının sıcaklığı ve ısıtma süresi, kaynaklı boruların et kalınlığı ile belirlenir. Burada, tüm kalınlık değerleri için polietilenden yapılmış boruların derzlerinin kaynama oranıdır.

Elbette, burada bir dizi incelik var.

• Dikişin yapıldığı taban sertleştiğinde sert ve yer değiştirmeyi engelleyici olmalıdır. Ahşap zeminlerde ahşap kalkanlar kullanılmıştır.
• Maksimum eksenel yer değiştirme, duvar kalınlığının 1 / 10'unu geçmemelidir.
• Rüzgarlı havalarda, dikişlerin düzgün olmayan ısınmasına neden olabilecek taslakları önlemek için boruların arka uçları susturulur.
• Sabitlemeden önce boruların uçları tüy bırakmayan bir bezle silinmelidir.
• Bağlanan boru hattı bölümlerinin şasiye sabitlendiklerinde işaretlenmesi bir satırda olmalı ve üst yarıküre bakmalıdır.

El aletleri kullanırken HDPE borularının alın kaynağı nasıl görünüyor?

Prensip aynıdır:

1. Bağlı boruların uçları, uzunlamasına eksene dik açılarla bitişiktir.
2. Eşzamanlı olarak ve 20-30 saniye boyunca 220 ° C'ye ısıtılmış aynaya karşı preslenmiş doğru açılardadırlar.
3. Ardından, kuvvetler uçları birbirlerine bastırdı ve bu pozisyonda 40-60 saniye tutuldu.
4. Yumru keskin bir bıçakla tamamen soğuduktan sonra çıkarılır.

oranları

Endüstriyel ekipman kullanarak bir PND boru bağlantısının kaynağına maliyeti ne kadardır?

Fiyat tahmini olarak boru hattının çapına bağlıdır. Moskova şirketlerinden bir teklif veriyoruz.

Sonuç

Daha önce de belirtildiği gibi, okuyucuya sunulan materyal tüm olası teknolojileri ve çözümleri kapsadığını iddia etmemektedir. Bu, yazarın mütevazi deneyimini ve bilgisini paylaşması için bir girişimdir (ayrıca, Viniplast tüpünün özelliklerini ve kapsamını okuyun).

Her zaman olduğu gibi ekli videoda bu makalede ek bilgi bulunabilir. İyi şanslar!
