Baca için bir sandviç borusu nasıl yapılır: cihaz ve kurulum

Kurulum kolaylığı ve işletim güvenliği hakkında konuşursak, baca için sandviç boru - kendi ellerinizle inşa edilmiş, kır evi veya yazlık için en iyi seçenek olacaktır. Bu tip bacaların birtakım avantajları vardır, duvarlarda kurumun neredeyse yokluğu ve sonuç olarak yangın güvenliği artmaktadır.

Buna ek olarak, yoğunlaşma olmaz ve bakımı çok kolaydır. Özellikleri nedeniyle, böyle bir cihaz, aşağıda tartışılacak olan banyolar gibi ahşap binalar için idealdir. Ve ek bir materyal olarak, size bu makaledeki videoyu göstereceğiz.

Kurulum adımları

Not. Bir sandviç borunun montajı, hava sızıntısı olmayacak şekilde yerleştirme için ısıya dayanıklı hermetik kullanılmasını içerir. Aksi takdirde, bu, fırının kendisinin itme ve ısı transfer kalitesinde bir azalmaya yol açacaktır.

Boru cihazı

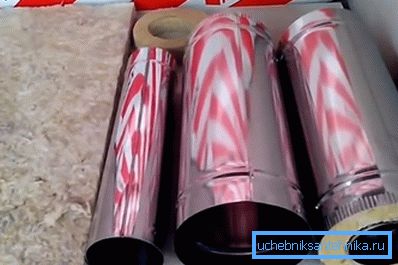

• Üst fotoğrafta, bir pipodan yapılmış bir baca tertibatının, daha doğrusu, borunun kendisinin (soldan sağa) bazalt yünü (volkanik oluşumların erimesinden), bir conta görevi gören, daha sonra iç silindir ve manşon olduğunu ve arka planda bir kap olduğunu göreceksiniz.. Silindirler, M 430 (ostenitik olmayan) katkı maddeleri eklenmeden ısıya dayanıklı paslanmaz çelikten üretilmiştir - bu, tüm kalite kalitelerinin en ucuz alaşımıdır ve gelecekte üzerine yerleştirilecek yüklere tamamen uygundur.
• Ayrıca bu tip bacalar için östenitik çelik kullanılabilir, ancak aynı zamanda yapının fiyatı yaklaşık bir buçuk kat büyür, ancak bununla birlikte korozyon direnci de büyür. Buna ek olarak, marka, bir sandviç borusundan yapılan bir baca masrafını etkileyecektir, ancak markanın ürünlerin kalitesine doğrudan bir ilgisi olmadığı unutulmamalıdır, bu nedenle, öncelikle, marka yazıtına değil, metale dikkat edilmelidir.
• Dış silindir (metal kalınlığı 0,5 mm) hem sandviç hem de gaz bacaları için kullanılabilir ve rulo metal silindir kaynağı kullanılarak bir silindire dönüştürülür. İç kovan (sac kalınlığı 0.8-1.0 mm), kaplanmamış bir elektrot (tel) ile kaynaklanır ve şartlara bağlı olarak argon veya ark kaynağı olabilir.

Not. Baca üreticileri için sandviç boru üreticisi olarak genellikle bazalt yün tipi PAROC kullanılır. Bu malzemenin avantajı, imalatında, ısıtıldığında ve matın kuma dönüştüğü yerde imha edilen reçineli bağlayıcıların kullanılmamasıdır.

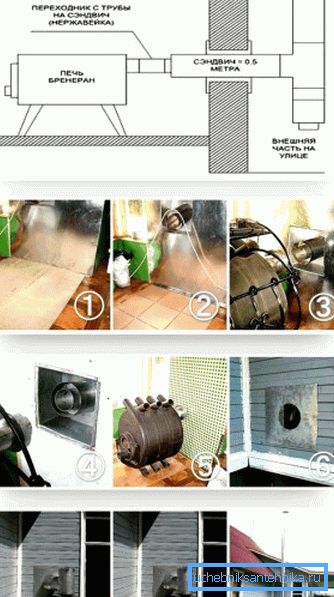

Duvarın üzerine kurulum

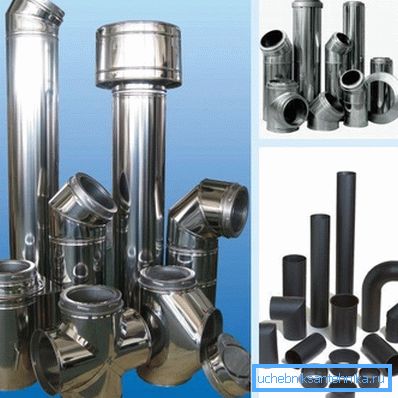

Baca sandviç borularını duvardan tavana değil, duvara monte etmenin birçok nedeni vardır ve bu durumda yapının montajı için çeşitli adaptörler tarafından size yardımcı olunacaktır. Bu elemanları üstteki fotoğraflarda görebilirsiniz - köşe adaptörleri, geçişli kuplajlar, borular için teğetler ve dörtgenler.

Her şeyden önce, boruyu monte etmek için duvarı söküp geçidin çevresini güçlendirmeniz ve yangın güvenliği için galvanizli çelik sac ile kaplamanız gerekecektir. Bundan sonra, dış desteği takın ve iki köşeyi, serbest vuruş için serbest olarak kaydırın.

Borunun hemen yakınında aynı yangın güvenliğini gözlemlemek için, duvarın kendisini kapatmanız gerekir ve bunu yapmak için aynı kalınlıkta 10 mm'lik kontrplak veya OSB kullanabilir ve bir alan asbestini tüm alan üzerinde sabitleyebilirsiniz.

Asbestin üstüne bir galvanizli sac tutturulur (levhalar genellikle çevre çapında 20001200 mm). Tabakanın tünel açıcı için bir kare delik açması gerekecektir ve tünelin kendisi korozyona karşı korumak için metal üzerinde vernik ile açılacaktır.

Not. Bir duvardan bir metal baca monte edilirken, bir geri çekme denen bir yöntem kullanılır. Bu, boru ve duvar arasında bırakılması gereken alan anlamına gelir.

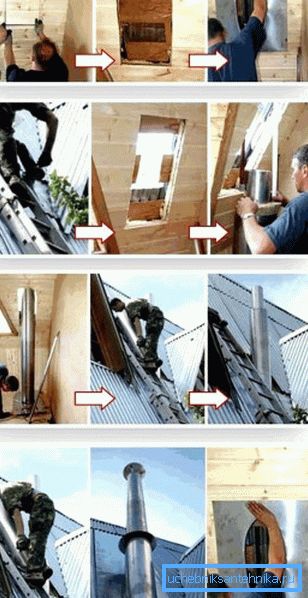

Çatı montajı

Bu tip birçok cihaz gibi, sandviç borulardan yapılmış bir baca montajı da aşağıdan yukarıya doğru, yani bir ısıtma cihazından (soba) tavana veya bir duvardan yapılır. Yapıyı monte ederken, silindirlerin uçlarına dikkat edin - bir yandan mutlaka daraltılır, bu da, borunun bir diğerine sokulmasıyla yapının monte edilmesini mümkün kılar ki bu da pratikte çok kolay görünür.

Çatıda (tavan ve çatı), tıpkı duvarda olduğu gibi, yapının yangın güvenliğini sağlamak için daha önce asbest yerleştirilmiş bir galvanizli metal levha ile bir delik açmanız gerekir. Dışarıda, galvanizleme (çatı malzemesine bağlı olarak) ya çatının ön tarafına doğru eğilirsiniz, ya da bunun altında bitersiniz, ancak her durumda (boruyu monte ettikten sonra), levhayı kendinden diş açan vidalarla sabitleyin.

Eğer banyo yapıyorsanız, o zaman çatı genellikle düzdür (yalın) ve baca yüksekliği rampanın tepesinden en az bir metre olmalıdır ve çift eğimli bir çatı için sırtın en az 30 cm uzağında yükselmeniz gerekir.

Baca bir metreden daha yüksek bir yüksekliğe sahip olduğunda, bu çok iyidir - itme arttıkça, ama aynı zamanda onun windage artar, sonuç olarak, rüzgara karşı direnç azalır. Bu gibi durumlarda boru, baca üstündeki kelepçeye tutturulmuş diş telleri ile güçlendirilmiştir.

Çekişi arttırmak için, bacanın üst ucuna bir deflektör monte edilir, ancak ön tavan zona gibi yanıcı maddelerden yapılmışsa, saptırıcı bir tutucuyla donatılmıştır. Bu, yakıt parçacıklarının uçmasına izin vermeyen küçük bir çelik hasırdır.

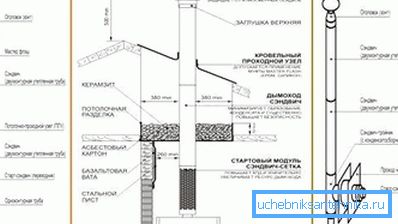

bağlantı elemanları

Şamandıradan deflektöre giden toplam uzunluk 5-6m'yi geçmemelidir. Yerleştirme için, ısıya dayanıklı dolgu macunu (en az 1000 ° C) kullandığınızdan ve montajdan sonra koruyucu filmi çıkarmayı unutmayın.

Çalışması sırasında borunun bakımını en üst düzeyde kolaylaştırmak için, bir revizyon ona çarpmaktadır - bu, daha sonra temizlik işleminin gerçekleştirilebileceği bir yan kapıya sahip bir geçebilir tektir.

Baca için destek braketi bağımsız olarak yapılabilir - bunun için 5030 mm'lik çelik köşelere, bir deliciye ve cıvata delikleri delmek için bir deliciye ihtiyacınız olacaktır. Braket çerçevesi M10 cıvatalarla monte edilebilir veya elektrik kaynağıyla sabitlenebilir.

Sonuç

Üreticiden gelen tüm talimatları uygularsanız, sandviç bacalarının kendi ellerinizle montajını yapmak için gerekli tüm malzemelerin bulunması oldukça basittir. Tavanda veya duvarda delik açmak ve bunları koruyucu malzemelerle kaplamak için daha fazla işçilik maliyeti harcanacaktır (ayrıca bakınız polietilen basınçlı borular - tüm özelliklerini inceliyoruz).
