Baca sandviç borularının montajı

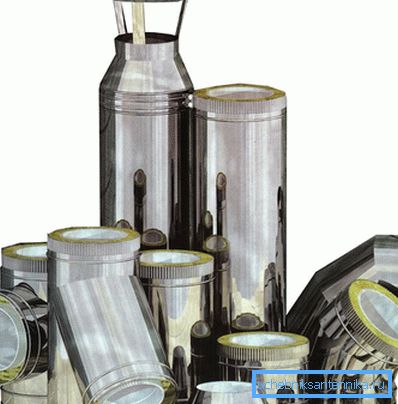

“Sandviç” tipi baca şu anda en çok kullanılanıdır çünkü pratik özellikleri ve muazzam işlevselliği ile bilinir. Baca sandviç borusunun montajı hakkında konuşalım.

Bu tasarımın avantajları aşağıdaki özellikleri içerir:

• neredeyse tamamen yoğuşma yokluğu
• duvarlarda kurum yok,
• ihmal edilebilir yangın olasılığı,
• Bacaların bakımı kolaydır ve gerekirse tamir edilir.

Sandviç boruları, örneğin hamamlarda ve diğer ahşap binalarda ahşaptan yapılmış binalardaki bacalar için bir malzeme olarak mükemmeldir.

Bir baca nasıl monte edilir

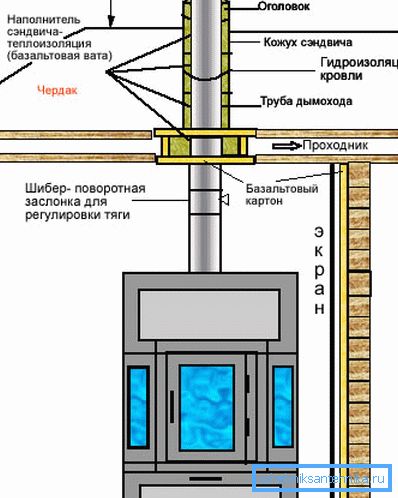

Üretilen baca, her biri diğerinin içine sokulduğu 1 m uzunluğa sahip parçalardan oluşur. Kurulum sürecinin nasıl yapıldığını daha iyi anlamak için, evde baca şemasının nasıl sunulduğunu net bir şekilde açıklamak gerekir. Her şey çok basit: Bir ürün dış ve iç borulardan oluşuyor, çapları farklı ve yalıtım tabakasının yerleştirildiği bir boşluk yaratıyor. İç kısımda bulunan boru genellikle paslanmaz çelikten imal edilmiştir ve termal stabiliteye ihtiyaç duymayan harici, hem bakır hem de pirinçten yapılabilir.

İpucu! Galvanizleme, borular için bir malzeme olarak kullanıldığında, borunun çalışması sırasında normal şekilde davranmayacaktır, çünkü ısıtma sırasında ve soğutma sırasında, çapını sürekli olarak değiştirecektir.

Listelenen kusurlar paslanmaz çelikten etkilenmez. Ek olarak, katı yakıtlar kullanırken, ısıya dayanıklı özelliklere sahip paslanmaz çelik kullanabilirsiniz.

Isıtma baca

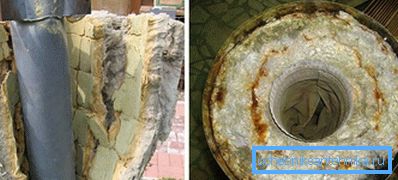

Baca sandviçinin montajı sırasında, yalıtım malzemesi olarak özel bazalt mineral yün kullanılmaktadır. 24-60 mm kalınlığında, genişletilmiş kil ve poliüretan borular için iç yalıtım olarak kullanılır. Bununla birlikte, montajı üzerinde çalışmak genellikle elle yapılması gereken, özel bakım gerektiren bir işlemdir.

Boru bağlantı yöntemleri

Bağlanmanın birkaç yolu vardır:

• flanş;
• süngü;
• ve sözde “soğuk köprü”, “yoğuşma”, “duman”.

Her yöntemin kendine özgü özellikleri vardır. Örneğin, “duman” seçeneği karbon monoksit tarafından yayılan ürünlerin odaya girmemesi (genellikle banyolar) için tasarlanmıştır. Kondensat oluşumunu dikkate alan yöntem, kondensat oluşumlarının borudan aşağı akmasını önlemektir.

Flanş montajı yöntemi, bacadan geçen dumanın, bacadan ayrılmasını önleyecek herhangi bir şeyle karşılaşmadığını ima eder. Tabii ki, montaj sırasında dikkatsizlik ile ilişkili dezavantajları vardır. Montaj yeterli kalitede yapılmazsa, kondensat çatlakların içine girebilir, bunun sonucunda yalıtım zarar görebilir.

Bir flanşın aksine, bayonet metodu nem girişini tamamen ortadan kaldırır, çünkü bacadaki iç boru alt sandviçin soketine doğru gider, ancak duman çıkma olasılığı vardır.

İpucu! Dumanın sağlığa zarar vermemesi ve kondensin izolasyonu bozmaması, sadece tüm eklemleri iyi bir şekilde mühürlemeniz gerekir ve bu yöntem seçilen yönteme bakılmaksızın gereklidir.

Bu durumda iç borular “yoğuşma” ile monte edilir ve baca çatının ahşap elemanları ile temas halinde olan yerlerde yalıtım bulunmalıdır. Ek olarak, sandviç boru ile doğrudan bağlantı için uygun değildir.

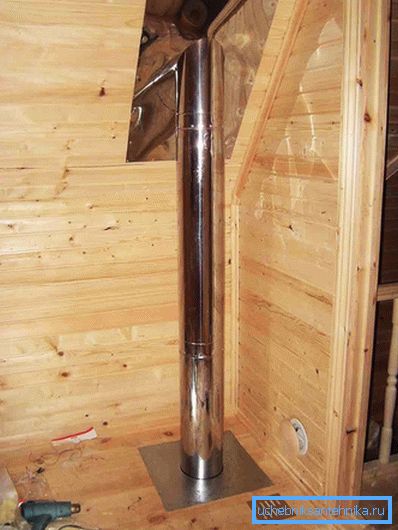

Montaj süreci

Kurulumun kendisinin zor olmadığına dikkat edilmelidir, çünkü sandviç borunun bağlanması için özel yapım becerileri gerektirmez. İş nasıl başlar? Hatırlanması gereken en önemli şey, tesisatın her zaman en altta başlaması ve en üstte bitmesi, dış borunun ise iç tarafa konmasıdır.

İlk olarak, bacayı oluşturan tüm elemanların bağlanması gerekir. Yüklemeye başlamadan önce, borunun bir ucunun biraz daraldığını düşünmeniz gerekir; alt tüpe yerleştirilir. Baca kurumda birikmediği için, yoğuşmayı gidermek oldukça kolaydır. Bu özel tees takılarak yapılabilir.

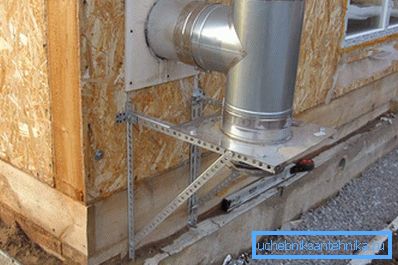

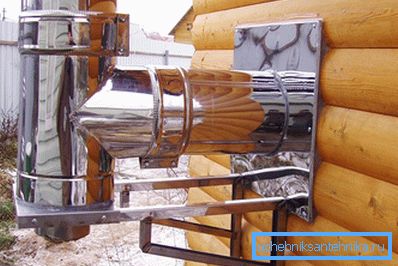

İkinci olarak, baca üst katını tutmalısınız, ilk durumda, duvar boyunca seçeneği göz önünde bulundurun. Bunu yapmak için borunun altında bir delik açar, boru tutulur ve dikişler köpük ile kapatılır. Desteğin altındaki montajlar, monte edildikten sonra dışarı monte edilir. Yukarıda bahsedilen tees, üzerine hareket edebilecekleri brakete tutturulmuş köşelere monte edilir. Dışında, duvar bir kontrplak (yaklaşık 1 cm kalınlığında) veya metal ile dikilebilir. Korozyona karşı koruma sağlamak için braketin kendisi boya veya cila olmalıdır.

Adaptörde gerekli uzunluğun bir deliği açılır, bundan sonra sandviçin kendisi üzerine konulur. Bazen bir atama kullanılır, yani binanın duvarı ve duman kanalı arasında özel olarak bırakılmış bir boşluk.

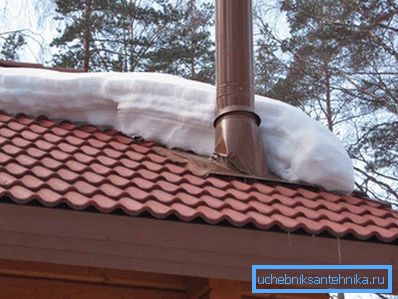

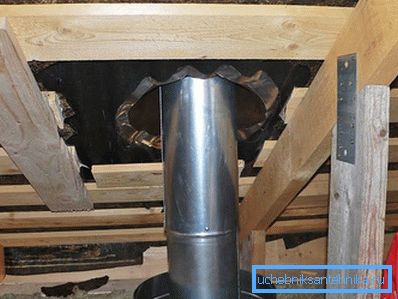

Eğer çatıda bir baca tutuyorsanız, önce boruyu getirmeniz gerekir, ve bundan sonra çatının tabakasını kasaya monte ettikten sonra.

İpucu! Baca yüksekliği 1.2 m'den daha fazla olan bir yapıda, kablo kelepçeleriyle yapıyı sıkma kelepçeleri ile tutturmak gerekir, aksi takdirde baca güçlü bir kuvvetli rüzgarın etkisi altında çökecektir.

Çatı yanıcı malzemeden yapılmışsa, olası yangından korunmalıdır. Bunu yapmak için, baca borusu üzerinde, metal kiremit veya arduvazın yukarısında yükselen, kıvılcım kıvılcımları için bir ızgara ile bir deflektör kurmanız gerekir (küçük hücreler yapılmalıdır).

Baca Bağlantısı: Bilmeniz gerekenler

Sonraki baca güvenliğini sağlamak için mümkün olduğunca çok ihtiyacınız var. Tüm teneke ve dizlerin yanı sıra diğer bileşenler de hortum kelepçeleri ile birlikte tutulur ve tişörtün kendisi bir braketle takviye edilir. Eğer aniden bacaların en üst kısmı zayıf ya da hiç sabitlenmemişse - sadece bunu güçlendirmek ve böylece kendinizi sigortalamak daha iyidir. Genellikle bu durumda, 120 ° 'lik bir açıyla ayarlanan diş telleri kullanılır.

Yerleştirme bağlantılarının nasıl bağlandığı net değilse, aşağıda daha fazla bilgi edinebilirsiniz. Sandviç boru, daha önce de belirtildiği gibi, birbirine sokulur. Yerleştirme işleminin bitiminden sonra, boşluk olmadığına ve her şeyin düzgün olduğuna ikna olduğunuzda, bu bağlantı bir sıkıştırma klipsiyle kapatılır. Boru başka bir elemanla birlikte tutulursa, kelepçeler her iki tarafta kullanılmalıdır.

Bu arada, destek braketi elle yapılabilir. Yapısı için birkaç köşeye ihtiyaç duyacak (30, 50 mm). Bu köşeler bir öğütücü ile gerekli parçalara kesilir, bir matkapla M10 ve M8 cıvataları için bir delik açılır, sonra her şey bir araya getirilir. Tamamen tüm süreç internette videoda bulunabilir ve görülebilir.

Böylece boruyu doğru şekilde nasıl birleştireceğimizi, nasıl ve nasıl bağlanacağını, borunun sobaya nasıl monte edileceğini, duvardan ve tavandan nasıl geçeceğinden ve nasıl düzeltileceğinden nasıl ayrılabileceğimizi sökmedik. Şimdi, aslında, kurulumun sonu hakkında konuşabilirsiniz.

Baca sandviç borusunun montajını tamamlama

İnsanların bilmediği veya unutamadığı küçük ve göze çarpmayan bir nüans var - filmi borudan çıkarmanız gerekiyor. Boruları çizilmelere ve kirlere karşı korumak için özel olarak yapıştırılmış, ancak şimdi baca monte edilmiş ve monte edilmiş olmasına gerek yoktur. Dahası, eğer onu çıkarmayı unutursanız, daha sonra hava şartlarının etkisi altında slazit yapmaya başlayacak ve bacaca düzensiz bir görünüm verecektir.

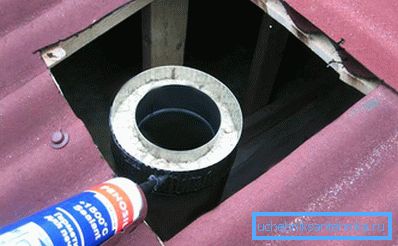

Bitmiş bacaların normal uzunluğu yaklaşık 5 m, maksimum 6 m olmalıdır Bu mesafenin fırının ızgarasından tepesine kadar olduğu kabul edilir. Tüm yapı kontrol edilmeli, her bir eklem veya fark edilmeyen boşluk kapatılmalıdır. Düzenli mastik işe yaramazsa, sadece ısıya dayanıklı gerekir, 1000 ° C'ye kadar sıcaklıklara dayanabilir Böyle bir sızdırmazlık maddesi hem iç boruların hem de harici olanların dış yüzeyine uygulanır. Tek duvarlı bir borudan çift duvarlı bir boruya geçiş olursa, dış çember bir sızdırmazlık malzemesi ile kaplanır. İşin bu kısmı tamamlandığında, son olarak borunun en çok ısınabileceği potansiyel tehlikeli yerleri kontrol etmek gerekir. Sıcaklığın orada ne olduğuna dair tavsiye.

Ardından bacayı temizlemek ister miydin? Önceden gözden geçirdiğinizden emin olun. Bu nedir? Baca duvarında özel olarak düzenlenmiş küçük bir sökülebilir parça denir. Kapıya sahip bir delik gibi görünebilir.

video

Baca aşağıdaki gibi kondensat kullanılarak monte edilir:
