Bağlantı boruları nasıl üretilir: 2 ana yol

Bir apartman dairesinde veya bir kır evinde tesisat, ısıtma ve kanalizasyon sistemlerinin tasarım aşamasında bile, destekleyici yapılara veya bölmelere hangi boru bağlantısının kullanılacağını belirlemek gerekir.

Böylece kendinizi çığır açan, basınçsız ve aşırı gürültülerden koruyabilirsiniz. Duvarlardaki boruları kendi ellerinizle sabitleyerek aile bütçesini nasıl koruyacağınıza daha yakından bakalım.

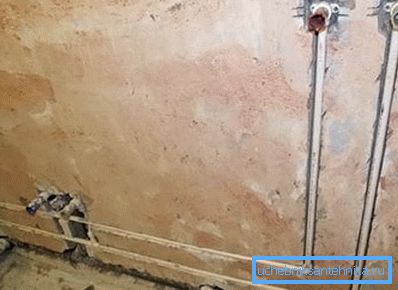

Yöntem 1. Boru hatlarının kapalı döşenmesi

Boru hatlarını sıkıca sabitlemenize değil, aynı zamanda onları gizlemenize de olanak veren en etkili yöntemlerden biri de mühendislik ağlarının gizli döşenmesidir.

İşten sonra, odanızın iç kısmını bozmayacak plastik boruların (ya da diğer malzemeden parçaların) en güvenilir sabitlemesini elde edersiniz. Ayrıca, bu değerli santimetre duvarları boyunca serbest bırakacaktır.

Bu yöntemin dezavantajı açıktır - işin yüksek fiyatı. Gerçekten de, tüm boru hatlarını döşemek için, duvarların duvarlanması ve daha sonra elde edilen kanalların oldukça zahmetli olan harçla kapatılması gerekmektedir.

Çalışma için talimatlar birkaç ardışık aşamadan oluşur:

1. Duvarlarda ve zeminlerde işaretleme. Önceden tasarlanmış bir taslaka göre, borunun çalışacağı tüm yüzeylerde orta çizgi çizmeniz gerekir. Kurulum olukları için bir kılavuz görevi göreceklerdir.
2. shtroblenie. İşaretlemeyi kullanarak, kapılar olarak adlandırılan duvarlarda özel kanallar yapılır. Bunun için özel bir elektrikli alet kullanılabilir - bir duvar kovalayıcısı. Ama normal perforatör de mükemmel. Bazı boru hatlarının döşenmesinin borular için ilave yalıtım kullanımı gerektirdiğini unutmayın, bu nedenle önceden uygun kanalların boyutu hakkında endişelenin.

Dikkat edin! Yivler, monte edilen boru gerilmeyecek şekilde döşenmelidir. Aksi halde, bu yerde parça maliyetli olabilir ve bu da masraflı onarım gerektirecektir.

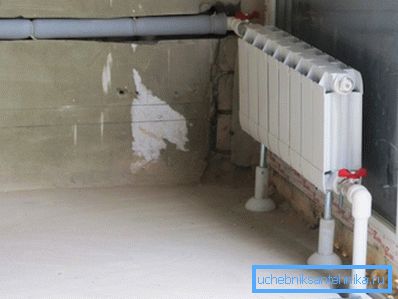

1. Mühendislik ağının kurulumu. Boruyu duvara sabitlemeden önce, ısı yalıtım malzemesinden (polistiren köpük, polietilen köpük, vb.) Yapılmış bir kabuk içine alınmalıdır. Bu özellikle gizli kanalizasyon boruları PVC döşenirken önemlidir.

1. bitirme. Boruları sıvalamadan önce, bir sıhhi tesisat, kanalizasyon veya ısıtma sistemi çalıştırılmalı ve çalışıp çalışmadığından ve sızıntı olmadığından emin olunmalıdır.

Yöntem 2. Açık boru döşeme

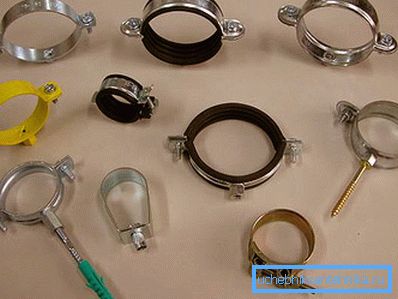

Bu yöntem daha yaygın, daha az zaman alıcı ve maliyetlidir. Bu durumda boru, çeşitli tasarımlara sahip kelepçelerle duvara sabitlenir.

Toplamda iki tip bağlantı elemanı vardır:

• sert - bu durumda kelepçede sabitlenen boru tamamen hareketsiz hale gelir;
• sürgülü - parça kendi ekseni boyunca hareket edebilecek şekilde sabitlenmiştir (bu, sıcaklık deformasyonlarında distorsiyondan kaçınılmasını mümkün kılar).

Kanalizasyon borularının duvara veya tavana sabitlenmesi, özel ses emici kelepçeler yardımıyla yapılabilir. Bunlar sayesinde yapı daha az titreşir ve içinde kanalizasyon aktığı zaman hoş olmayan sesler çıkarmaz.

Sabitleme braketi satın alırken, çap seçimine özellikle dikkat etmelisiniz. Sabit boru hattının montajda bir miktar hareketliliğe sahip olması gereklidir. Aksi halde, sıhhi tesisat veya kanalizasyon parçaları doğrusal deformasyon sonucu hasar görebilir.

Bu nedenle, kanalizasyon boruları, ısıtılmamış bir odada tavana veya zemine sabitlendiğinde, sert kelepçelerin kullanılması imkansızdır. Plastiğin yeniden boyutlandırılmasını telafi edebilen kayan bağlantı elemanlarını monte etmek gereklidir.

İpucu! Bacaların evin duvarına sabitlenmesi de hareketli olabilir. Bacaya giren egzoz gazları, sızıntıya ve çekişin bozulmasına yol açabilecek yüksek bir sıcaklığa sahiptir. Özel bir kelepçe montaj asbestli çimento boruları (galvanizli baca) kullanılması tavsiye edilir.

Çalışmaların bireysel aşamalarında daha ayrıntılı olarak yer alalım.

eğitim

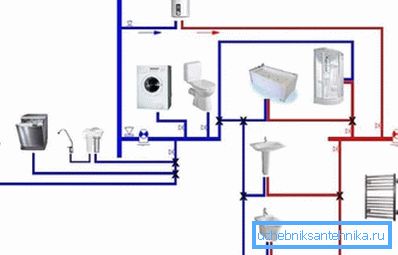

Sıhhi tesisat ve sıhhi tesisat dahil olmak üzere herhangi bir karmaşık mühendislik ağının kurulması, projenin geliştirilmesi ile başlar. Çizimde, sıhhi cihazlar, adaptörler, kavramalar ve diğer şekilli parçalar, boruların uzunluğu, stop vanaları, muhasebe ekipmanı vb. İle birleştirme noktaları belirtilmiştir.

Daha sonra işaretleme doğrudan nesnenin üzerine yapılır. Tüm yüzeylerde, boru döşeme rotası belirtilmiştir. Çizilen çizgi, montaj sırasında parçaların ekseninin yerleştirildiği bir kılavuz görevi görecektir.

Bundan sonra, montaj kelepçelerinin montaj noktaları işaretlenmiştir.

Bu durumda, aşağıdaki nüansları dikkate almalısınız:

• braket, bir kuplaj, adaptör, kalıplanmış bir parça veya başka bir bağlantı parçasının bulunduğu noktalara kurulmalıdır;
• Düz boru kesitindeki bitişik montaj kelepçeleri arasındaki mesafe, bu parçanın on çapından fazla olmamalıdır.

Montaj braketleri

Plastik borular, duvar klipsleri ile duvara sabitlenmeli, böylece yüzey ile parçanın kenarı arasındaki boşluk az olmalıdır. Bu, yerdeki alan üzerinde tasarruf yapmanızı sağlar ve çalışma sırasında yardımcı programların zarar görmesini önler.

Sürgülü montajı takmak için, kıskaç kelepçeye yerleştirilir. Aksi takdirde, kenarları alevlenir (bunun için özel bir cihaz kullanılır), bu da polimer su besleme sistemini veya kanalizasyon sistemini hasara karşı korur.

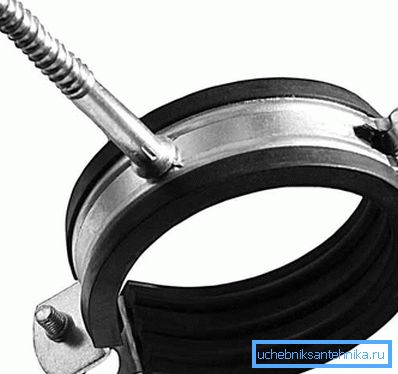

Braket duvara vida veya dübel ile tutturulmuştur. Kural olarak, aksesuarlar pakete zaten dahil edilmiştir.

Boru montajı

Kelepçeler üzerindeki kurulum tamamlandığında, bir sonraki adıma geçebilirsiniz.

Plastik parçaların bağlantı elemanlarına montajı, kural olarak, zorluklara neden olmaz:

• boru kelepçeye sokulur;
• Bağlayıcının üst kısmı bir mandal, saplama veya cıvata ile sabitlenir.

İpucu! Çelik boru hatları aynı şekilde yapılır. Ancak bu durumda, periyodik bakım için onlara ücretsiz erişim sağlamak gerekir: korozyon odaklarının uzaklaştırılması, boyama ve bağlantıların sıkılığının kontrol edilmesi. Bu nedenle, bu arada çelik borular beton duvarlara tuğlalanmaz.

Metalplastik parçalarla çalışma özellikleri

Boru hatlarının duvara hatalı şekilde takılması bir kazaya yol açabilir. Ancak, hiçbir atılımın olmadığından% 100 emin olmak için, tüm kurulum prosedürünü dikkatli bir şekilde izlemelisiniz.

İşte temel gereksinimler:

• Metal-plastik ürünlerle çalışmak +10 santigrat derecenin üzerindeki bir ortam hava sıcaklığında yapılabilir;
• Parçalar düşük sıcaklıkta taşınır veya depolanırsa, çalıştırmadan önce ısıtılmalıdırlar;
• Metal-plastik sıhhi tesisatının kelepçelerle sabitlenmesi, dekoratif duvarların bitiminden sonra yapılmalıdır;
• Dönüşlerde hiçbir durumda parçaların parçalanmasına izin vermemelidir.

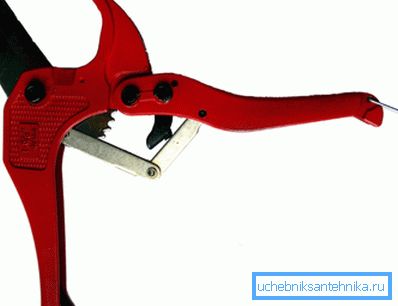

Boruları bir demir testeresi veya özel makasla kesin.

Ayrıca kendi özellikleri vardır:

1. Kesilmiş parçanın kenarı çapaklara sahip olabilir. Bunları ortadan kaldırmak için bir dosya veya özel bir araç kullanın.
2. Makasla kesildikten sonra borunun profili oval hale gelebilir. Sonuç olarak, bağlantı parçasını sabitledikten sonra, sıkılık bozulabilir. Boruyu hizalamak için özel bir kalibrasyon aleti veya bir çekiç (yardımcı durumda, çok dikkatli davranmalısınız) yardımcı olacaktır.

Boruyu bükmek için, özellikle güçlü bir bükülme yarıçapı elde etmeniz gerekiyorsa, özel aletler kullanmanız gerekir. İç ve dış mandreller yardım eder. Bunların kullanımı, ürünün iç çapını ve işlemdeki borunun iç kısmını daraltmaktan kaçınmanıza izin verir.

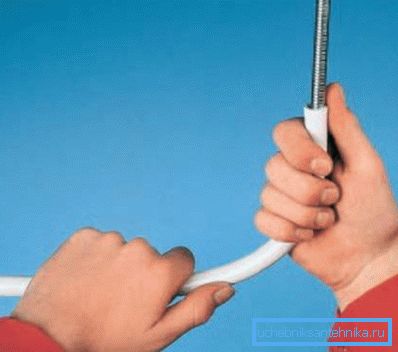

Eğer katın yeri kesimden uzak değilse, boruyu bükün, uzman mağazalarda satılan istenen çapa yaylanmaya yardımcı olacaktır.

Sonuç

Çeşitli fonksiyonel amaçlar için boru hatlarını sabitlemenin başka yolları da vardır. Örneğin, boruların flaring veya kaynak ile yapılan boru levhalarda tutturulması. Bu makaledeki videoyu okuyarak, bu konuda daha fazla bilgi edinebilirsiniz.
