Banyoda boru nasıl kurulur: teknoloji işleri

Çok katlı konut binaları hakkında konuşursak, banyodaki boruların döşenmesi pratikte tüm sıhhi tesisat armatürlerini apartman dairesinde barındırır - sadece bir mutfak vardır, ancak orada da su kaynağı ve kanalizasyon banyodan çıkarılır. Belki de ayrı bir banyonuz var, fakat bu, bölümdeki ek açıklıkları yapmak zorunda olmadığınız sürece hiçbir şeyi değiştirmez, bu nedenle ortak sıhhi birimi standart formda bir temel olarak alacağız.

Kablolama iki versiyonda yapılabilir - duvarın içinde ve üstünde, şimdi size bu makaledeki videoyu değerlendirip size göstereceğiz.

Sıhhi tesisat tesisatı

Not. Banyoda boruları nasıl tutacağımız sorusuyla, modern teknolojilere odaklanacak ve sıhhi tesisat için kanalizasyon ve polipropilen (PP veya PPR) için polivinil klorür (PVC) seçeceğiz. Tabii ki hala metal ve metal-plastik var, ama bugün bu malzemeler çok nadiren kullanılıyor.

malzemeler

• Kanalizasyon borularını dağıtmak için 100 mm ve 50 mm çapında PVC borulara ihtiyacımız olacak, Ayrıca, bazı durumlarda çamaşır makinesi ve / veya bulaşık makinesi için 32 mm'lik bir bölüm kullanılır. Bu tür boruların birleştirilmesi için çeşitli tertibatlar kullanılır: kaplinler, açılar, tees ve PVC azaltmalar, ve ayrıca, örneğin 50 mm'lik bir zilden 32 mm'lik bir çapa geçiş yapmak için kauçukta azalma olabilir. Eşsiz bir enine kesiti birleştirmek için, borularla birlikte tedarik edilen kauçuk contalar kullanılır.

• Su temini için polipropilen borular 16 ila 125 mm arasında bir çapa sahip olabilir, ancak bu durumda sadece 20 mm'lik numunelerle ilgileniyoruz ve daire içindeki yükseltici 32 mm'ye sahip olsa bile, 20 mm'lik bir çıkışla bir geçiş redüksiyonu üzerine vidalanmalıdır. Ancak, PPR bölümünün yanı sıra, duvarlar farklı olabilir ve burada bazı tanımlamalar vardır, bunlar RN10, RN16, RN20 ve RN25'dir, ancak bu durumda RN16 (takviyesiz duvar) ve RN20 (duvarın ortasında alüminyum folyo ile güçlendirilmiş) ile ilgileniyoruz. RN16 çok ince duvarlara sahiptir ve RN25 en üst kısımda takviye edilir ve lehimlenmesi için folyoyu uzaklaştırmak için bir titreme ihtiyacınız vardır, bunun yanı sıra böyle bir borunun fiyatı oldukça geniştir ve çoğunlukla merkezi ısıtma için kullanılır.

• PPR yerleştirme için, homojen bir malzemeden yapılan bağlantı parçaları da kullanılır - bunlar, metallere geçiş için bağlantı elemanları, açılar (32?, 45?, 90?), Tees, indirgemeler, baypaslar ve dişli boru bağlantı parçalarıdır. Polipropilenin çalışma ömrünün bir metalinkinden daha yüksek olduğu göz önünde bulundurulduğunda, talimatlar, PP'den de kurulabilmesi için gövde vinçlerinin kullanılmasını tavsiye etmektedir.

kanalizasyon

Kanalizasyon sistemini banyoya monte etmek için, yükselticiden (yükseltici de değiştirilebilir) dağıtmaya başlamalısınız - orada tuvalet (100 mm) ile bir kurşun ve devrenin kalan kısmına (50 mm) bir kurşun bulunan dörtgen bir yumru var.

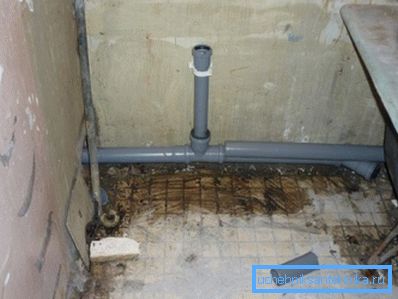

Kablonun kendisi duvar boyunca yapılabilir, yukarıdaki fotoğrafta olduğu gibi boruyu köşeli ayraçlara sabitler, ancak bunun için öğütücü ve perforatör yaparak duvara da boğabilirsiniz. Banyoların yerini açıkça işaretlemeye çalışın, böylece gömülü tees banyo sifonunun, lavabonun veya lavabonun pozisyonuna karşılık gelir.

50 mm'lik bir borunun eğimi ideal olarak lineer metrede 3 cm olmalıdır, ancak gerekirse biraz arttırılabilir, ancak daha az işlem yapmamalısınız. Bir çamaşır makinesinden veya bulaşık makinesinden boşaltmak için 32 mm'lik bir kesit ile PPR kullanıyorsanız, zorlu bir boşaltma olduğu için eğimi takip etmeye gerek yoktur.

Su kaynağı

Not. Banyoda boru şeklindeki bağlantı şemasının soğuk ve sıcak suya, yani PPR PN16 ve PPR PN20 kullanılmasına rağmen, birçok su tesisatçısı soğuk PN16'yı reddeder ve tüm kablolama özellikle de sıva / sıva ile kaplandığında PN25 kullanılarak yapılır veya alçıpan.

Banyoda boruların nasıl döşeneceğine bakmaya devam edeceğiz ve genellikle dikey veya yatay bir pozisyonda bir su yükselticisine yakın olarak paketlenmiş olan bir su sayacının montajı ile başlıyoruz (fark etmez).

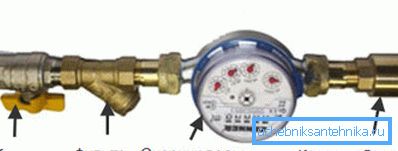

Paket sırasına dikkat edin - vinçten hemen sonra bir ekran filtresi, ardından su sayacının kendisi ve çek valften sonra, sadece tüm bu detaylarda suyun yönünü belirleyebileceğiniz bir ok vardır. Eviniz DHW'ye bağlıysa, bu durumda su sayaçları iki - soğuk ve sıcak su yüklemelidir.

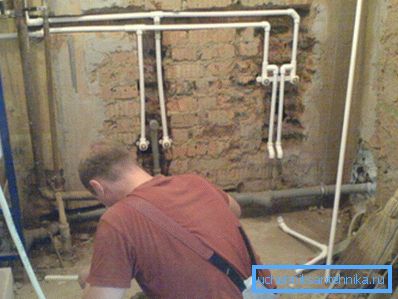

Duvarın üstüne kablolama yapılabilir ya da sıva ile kapatmak için boruları önceden yapılmış oluklara ısıtabilir, böylece küçük dairelerde çok önemli olan bir kaç santimetrelik kullanılabilir alandan tasarruf edebilirsiniz. Tipik dairelerde, banyoların yeri aşağıdaki sırayla gerçekleşir: tuvalet, lavabo, banyo (duş veya kutu) ve mutfak lavabosuna çıkış - çamaşır makinesi hem mutfakta hem de banyoda olabilir.

Bu sırayla soğuk su tesisatı yapılır ve daha sonra, soğuk devrelere paralel olarak, sıcak su beslemesi, elektrikli bir su kazanı veya bir gaz sütunu ile çalıştırılan sıcak su sağlanır (soğuk su kaynağını kazana veya yere herhangi bir yere, yere bağlı olarak kesebilirsiniz).

PPR kaynağı üç aşamada gerçekleştirilir: birincisi, bir rakorlu bir boru memede ısıtılır (20 mm çap için, tutma yeri 5-6 saniye), daha sonra aynı anda serbest bırakılır, birleştirilir ve soğuyana kadar 2-3 saniye daha bekletilir. Bağlantı parçasına 20 mm'lik bir borunun montaj derinliği 14-17 mm olmalıdır, bu nedenle, aynı mesafeye ısıtılmalıdır.

Sonuç

Unutmayın ki, kendi elleriyle banyodaki musluklara gözbebeği boruları belli bir mesafede sona ermelidir - armatürlerin merkezleri birbirinden 150 mm uzaktadır. Bunları monte etmeyi kolaylaştırmak için, bu bağlantı parçalarının çubuğun üzerinde bulunduğu özel bir lehim soketi kullanılır.
