Boru bağlantıları: boru hatları ve çelik yapılar

Basınç ve yerçekimi boru hatlarında boruları bağlamak için hangi yöntemler kullanılabilir? Bağlantının sıkılığını ne sağlar? Hangi bağlantı elemanlarında krom kaplı borulardan yapılmış giysiler için bir raf veya askı monte edebilirsiniz? Bu sorulara cevap bulmaya çalışalım.

sınıflandırma

Sınıflandırma ile başlayalım.

Bağlantılar olabilir:

• Hermetik ve olmayan hermetik. Birincisi istisna olmaksızın tüm boru hatlarında kullanılır, ikincisi - çeşitli metal yapıların montajında.
• Hermetik bağlantılar, sırayla, basınç ve basınçsız olarak ayrılır. İkincisinin baskın uygulama alanı - çeşitli kanalizasyon sistemleri: evsel, endüstriyel ve yağmur suyu.

Bu arada: kanalizasyon da bastırılabilir. Çıkış suyunu eğime taşımak gerekiyorsa, dışkı (drenaj) pompası bu işlevi üstlenir.

• Ek olarak, bağlantı katlanabilir ve katlanamaz olabilir.

Özel çözümlere dönelim.

Mühürlü bağlantılar

kaynak

Çelik bağlamanın geleneksel yolu ve son yıllarda plastik borular ayrılmazdır. Bir boru hattı bölümünü sökmenin tek yolu onu kesmektir. Kaynak tam olarak nasıl yapıldığı, kaynak yapılan malzemeye bağlıdır.

çelik

Çelik boru hatları gaz ve elektrik ark kaynağı ile kaynaklanır.

1. İlk durumda, bir asetilen torcunun alevi boruların bitişik kenarlarını eritir, daha sonra torç içine sokulan kaynak teli bunları eriyik damlalarıyla birleştirir.

1. İkincisi, elektrik ark kaynağı metali oluşturan kaynak elektrodunu eritir. Elektrotun dielektrik kaplaması, çelik eriyiğini atmosferik oksijenle temastan koruyan bir cüruf tabakası ve buna bağlı olarak içindeki karbonun tamamen yanmasından meydana gelir.

Bu arada: sadece çelik ark kaynağı ile değil, aynı zamanda dökme demirle kaynaklanır. Bununla birlikte, boru hatları monte edildiğinde, kaynak genellikle kullanılmaz, ancak yüksek akımlarda bir ark ile borular kesilir.

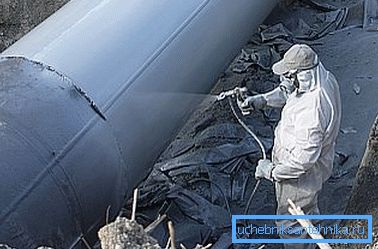

Kaynaklı çelik boru bağlantılarının ana sorunu, korozyona karşı savunmasızlıklarıdır. Boru yüzeyinde başlangıçta çinko veya korozyondan korunma tabakası varsa bile, kaynak işlemi sırasında yanar. Sorun, dikiş alanının püskürtülen polimerler ile korunması, boyaların uygulanması veya bitüm ile kaplanmasıyla çözülür.

polietilen

Plastik boruların nasıl bağlanacağını düşünün. Boru bağlantıları uçtan uca yapılır, uçları düşük sıcaklıkta bir ısıtma elemanı (ayna) üzerine eritir, 200 - 220 dereceye kadar ısıtılır.

Temel teknolojik işlemlerin listesi aşağıdaki gibidir:

1. Tüpler, uzunlamasına eksene tamamen dik karşı karşıyadır.
2. Uçlar talaş ve kirden arındırılmıştır.
3. Boru hattının bağlı elemanları merkezlenmiştir.
4. Daha sonra, yaklaşık 1,5 kgf / cm2'lik bir kuvvete sahip olan uçlar, bir anti-yapışkan kaplama ile donatılmış ısıtma elemanına karşı preslenir.
5. Eritme işleminden sonra ayna, gelecekteki kaynaktan çıkarılırken borular, polietilen eriyiğin çökeltilmesi ve soğuması için birbirlerine karşı preslenir.

Isıtma ve soğutma süresi, boru hattı duvarlarının kalınlığına bağlıdır.

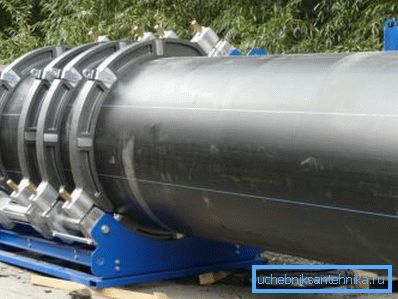

Önemli bir duvar kalınlığına sahip boruların hizalanması gerektiğinden, el ile merkezleme ve gerekli efor sargısı zor olduğundan, yumuşak bir şekilde, bu amaç için kullanılan mekanik cihazlar ve 250 mm çapında hidrolik cihazlar kullanılmaktadır.

polipropilen

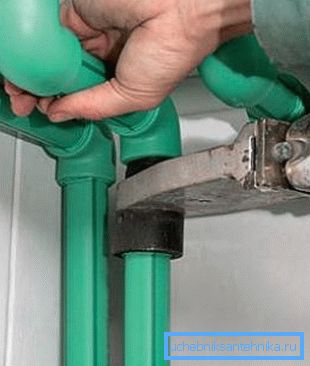

Polietilen boruların aksine, polipropilen borular uçtan uca birbirine bağlı değildir, ancak soket bağlantıları vasıtasıyla. Düşük sıcaklıklı lehim borusu, borunun ve armatürün bitişik yüzeylerini önceden eritir; Bu tür cihazların fiyatı 800 ila 1000 ruble arasında başlar. Isıtma süresi duvar kalınlığına değil, çapa bağlanır:

Bir polipropilen boru hattını kendi ellerinizle birleştirirken, birkaç incelik daha bilmek de faydalıdır.

• Bu durumda ısıtma elemanının sıcaklığı polietilenden daha yüksektir ve 240-260 ° C'dir.
• Bağlantı, boruya kesinlikle dönmeden, kesinlikle öne doğru bir hareketle yerleştirilir. Aksi halde, kaynak yapılan yüzeylerde bir dalgalanma riski vardır, bu da bağlantıyı keskin bir şekilde zayıflatacaktır.
• Alüminyum folyo ile takviye edilmiş borular kaynak alanında ondan ön temizlenir. Bir polimer tabakası ile korunmayan alüminyumun elektrokimyasal ayrışması, boru hattının ayrılmasına yol açabilir.

lehimleme

Bakır boru hatlarını çeşitli amaçlarla monte ederken lehim boruları uygulanır.

Kısaca lehimleme teknolojisi şöyledir:

1. Birleştirilecek borulardan birinin üzerine yuvarlanmasıyla bir soket oluşturulur.
2. Bitişik parçanın ucu (boru veya bağlantı parçası) içine sokulur.

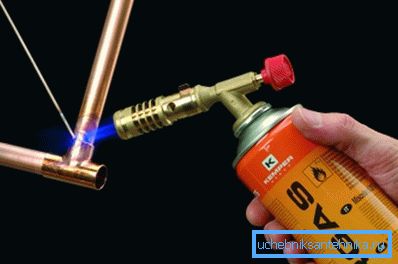

3. Birleştirilen yüzeyler, bir gaz yakıcısının alevi ile ısıtılır ve akı yardımıyla, oksit filminden temizlenir.
4. Daha sonra brülör alevi içine bir lehim çubuğu sokulur. Kılcal etki nedeniyle, eriyik soket ve boru arasındaki tüm boşluğu doldurur. Sertleşerek, bağlantıyı tamamen hava geçirmez hale getirir.

iplik

Dişli bağlantılar, küçük (50 - 65 mm'ye kadar) çaplı boruları bağlamak için başka bir yoldur. Bir dişli bağlantı parçası neye benziyorsa, sanırım Sovyet yapımı bir dairede yaşayan herhangi bir kişiye açıklama yapmak gerekli değil. Onlar için malzemeler oldukça geleneksel: dökme demir, pirinç ve nadiren, çelik.

Bağlantının sızdırmazlığı, keten lifli (genellikle boya veya sızdırmazlık maddesi ile), polimer ipliklerle veya gaz boru hatları durumunda, FUM bantla sarılmasıyla sağlanır.

flanşlar

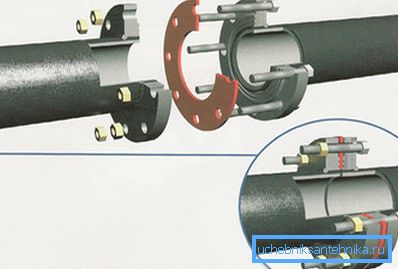

Büyük çaplı bir boru takarken dişlerin kullanılmasının problemli olduğu açıktır. Bu durumda, borular için nispeten hızlı bir ayırma bağlantısı kullanılır - flanşlı. Cıvatalı flanşlar; Sızdırmazlık, aralarında bir conta ile sağlanır - kauçuk, silikon veya çok miktarda mineral dolgu maddesi ile parafite özel ısıya dayanıklı kauçuktan yapılmıştır.

Çan montaj

Basınçta ve daha sık olarak serbest akışlı boru hatları, çan tipi kurulum sıklıkla kullanılır: boru başka bir borunun veya bağlantı parçasının soketine sokulur.

Sıkılık sorunu aşağıdaki şekillerde çözülebilir:

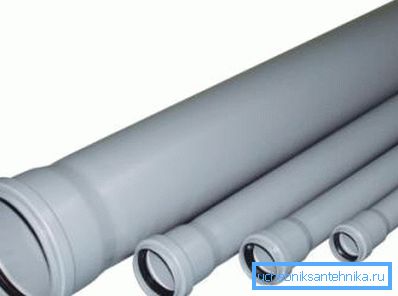

• O-ring kauçuk conta. Basınçlı borular dahil asbestli çimento boruları bu şekilde bağlanır; her türlü plastik kanalizasyon; Modern dökme demir boru hatları ve polivinil klorürden yapılmış basınçlı borular.

• tutkal. Bu şekilde, halka contalarla birlikte, basınç PVC bağlantıları mühürlenir.

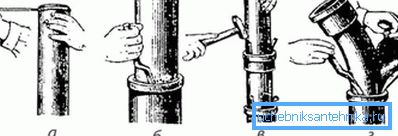

• presleme. Bitüm veya yağda ıslatılmış organik lif (kabin) sokette sıkıştırılır ve çimento harcı ile kapatılır. Bu sızdırmazlık yöntemi, 20. yüzyıl boyunca dökme demir kanalizasyonunda kullanıldı.

• Zil erimiş kükürt veya kurşun ile doldurulması. Demir boru hatlarında kanalizasyon için kurşun - sülfür kullanıldı.

uydurma

Çelik (paslanmaz çelik dahil), bakır, polietilen ve metal-plastikler için, diğerleri ile birlikte, armatürler kullanılır.

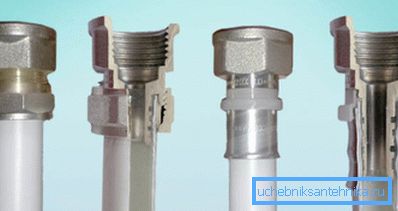

Bir boru konektörünün her durumda nasıl görünebileceğinin bir listesi, ayrı bir büyük eşya için materyaltir; sadece ana tasarım çözümlerinden bahsediyoruz.

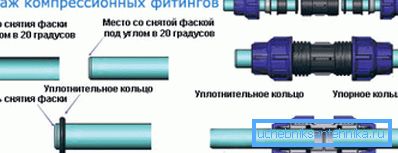

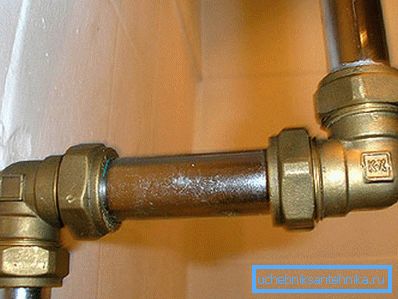

1. Sıkıştırma fitingi, contayı konik bir iç kısım ile sıkarken, kauçuk veya silikondan yapılmış dairesel bir conta ile boruyu sıkıştırır.

Bununla birlikte, yumuşak bakır ve metal-plastik borular için başka bir şema kullanılır. Borunun içine yerleştirilen bağlantı, duvarları ile bölünmüş bir halka vasıtasıyla kıstırılır.

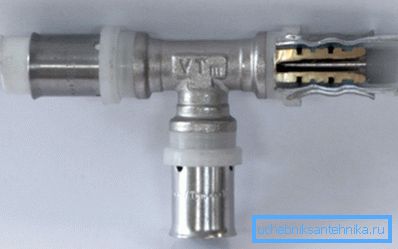

1. Pres bağlantısı, boruyu nozulda sıkmak için paslanmaz çelik kovanı sıkan pense kullanır.

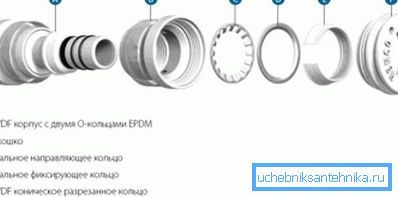

1. Push-fit, kullanılacak en uygun metal boru konnektördür. Kurulum talimatları gülünç bir şekilde basittir: sadece borunun ucunu biraz çaba ile ona itmeniz gerekir. Sızdırmazlık halka şeklinde bir conta sağlayacaktır; Ters hareket, halka yayı, boruyu sabitleyen ayaklarla önler.

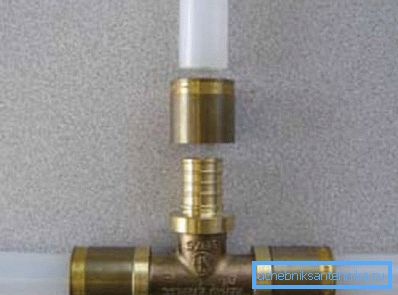

1. Çapraz bağlı polietilen için montaj standı. Bunlar, sokulabilir bir manşonlu normal polimerik veya pirinç bağlantı parçalarıdır. Çapraz bağlı polietilenin mekanik bir hafızası vardır ve çapı birkaç dakika içinde değiştirdikten sonra, bağlantı parçasını sıkıştırarak orijinal boyutuna geri döner; Manşon sadece sarsıldığında ayrılmasını önler.

Mühürsüz bağlantılar

Borulardan yapılan yapılar için olmayan bağlantılar için kullanılan bağlantı elemanları iki kategoriye ayrılabilir.

1. İlk yerleştirilen tüpte bir veya daha fazla vidayla sabitlenir. Sabitleme için oldukça küçük bir çaba gerekmektedir; Bununla birlikte, bağlantının gücü de küçüktür.

1. İkincisi, her türlü kelepçedir. Çoğunlukla, birlikte cıvatalı iki veya daha fazla parçadan oluşur, dairesel veya şekilli bir boru sıkılır.

Bağlantı elemanlarının görünüşü, boyutu ve şekli, elbette, çok çeşitli olabilir.

Sonuç

Elbette, materyalimiz tüm olası çözümleri kapsadığını iddia etmez. Muhtemelen sahnelerin arkasında bir şey kalıyor.

Bir boru bağlantısının nasıl görüneceğine dair daha fazla bilgi için okuyucu, bu makaledeki videoyu görüntüleyerek daha fazla bilgi edinebilir. İyi şanslar!
