Boru ek parçaları: türleri ve cihaz

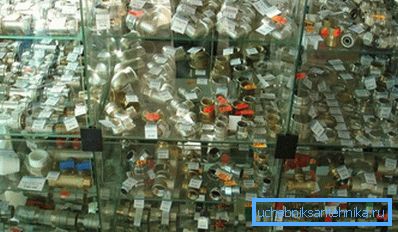

Bu makale piyasadaki ana su armatürlerinin kısa bir özetidir. Görünüşlerini ve cihazlarını tanımak zorundayız. Ayrıca, her bir özel durumda bağlantı armatürlerinin montajının temel prensiplerine değineceğiz.

Öyleyse git ...

Tek parça parçaları

Her türlü kaynaklı ve lehimli derzler bu kategoriye girer.

bakır

Isıtma ve su sağlama sistemleri için bakır boru ve fitingler lehimleme ile monte edilir.

Bu süreç neye benziyor?

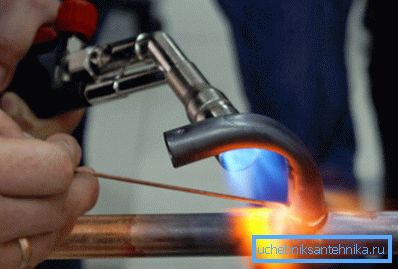

• Boru ve bağlantı parçaları bir gaz yakıcı ile ısıtılır ve akı yardımıyla oksit filmden temizlenir.
• Daha sonra brülörün torçunda sokete bir lehim çubuğu getirilir. Kılcal etki nedeniyle, eriyik tüm boşluğu doldurur. Soğutmadan sonra bağlantı sıkı kalır.

Lütfen dikkat: Bakır sıhhi tesisat da, daha sonra ele alacağımız, katlanabilir bağlantı parçaları üzerine monte edilebilir.

polipropilen

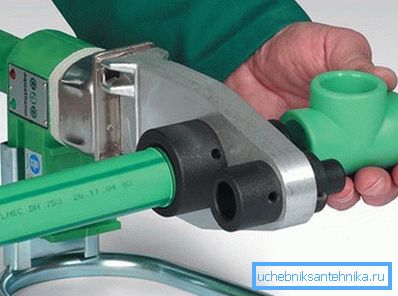

Propilen borular için rakorlar, 240 - 250 ° C'lik bir sıcaklığa ısıtılmış bir havya kullanarak düşük sıcaklıkta kaynak ile monte edilir.

1. Borunun ucu lehim demirinin soketine yerleştirilir. Aynı zamanda, ilgili çapa ait ısıtma elemanının ikinci kısmına bağlantı konur.
2. Yüzeyler eridikten sonra yumuşak bir ileri hareketle birleştirilir. Boru yerleştirildikten sonra dönme ve herhangi bir yer değiştirme, sıkı bir yasak altında: lehimleme kalitesini önemli ölçüde kötüleştirir.

PP boruların boruları ve bağlantı parçaları ne kadar süreyle ısınmalı ve soğumaları çaplarına göre değişir.

Nüans: kaynak öncesi alüminyum takviyeli borular, gelecekteki bağlantı sahasındaki takviye katmanından temizlenir.

polietilen

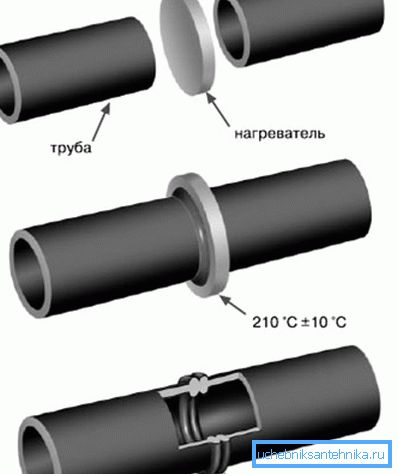

Polietilen boru tesisat boruları ve bağlantı parçaları ayrıca düşük sıcaklıkta bir lehim demiri ile bağlanır; Ancak, eklem flush değil, aynı zamanda sifonludur.

1. Bağlı parçaların uçları, ısıtma elemanının yüzeyine doğru bastırılır.
2. Erimeden sonra, birbirlerine birleştirilir ve küçük bir tutma ile birkaç saniye tutulur.

Merkezleme ve kelepçeleme için mekanik ve hidrolik cihazlar büyük çaplı basınç boru hatları ve boruları için kullanılır: onun gücü yüzlerce kilograma ulaşabilir.

Metal plastik

Metal-plastik için sözde pres armatürleri, daha sonra sökme olasılığı olmadan monte edilir. Borunun ucu, bir çift halka şeklindeki lastik conta ile donatılmış, üzerine oturtulmuş bir pense ile paslanmaz çelik bir manşon ile kıvrılmış, üzerine oturtulur.

Bu tip bağlantı en güvenilir olarak kabul edilir ve çoğu su tesisatçısına göre, sıcak su ve ısınmada sızıntı yapmaması nedeniyle sıkıştırma ile elverişli bir şekilde karşılaştırılır.

Yüklerken birkaç incelik göz önünde bulundurmaya değer:

1. Boru mükemmel yuvarlak olmalıdır.. Ovallik, bağlantı parçasına takmanın O-ringleri kaydırdığına yol açacaktır.
2. Ayrıca, montajdan önce iç pahı çıkarmak zorunludur.. Sebebi aynı.

Bölünmüş parçaları

çelik

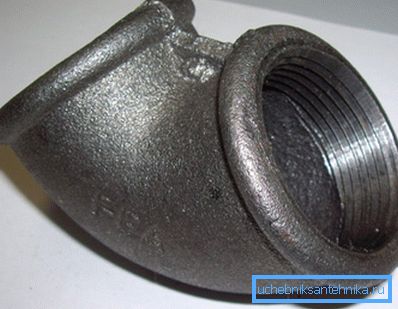

Birkaç yıl önce, en yaygın olarak dökme demir ve pirinç dişli parçaları; şimdi, çelik borularla birlikte, yavaş yavaş sentetik malzemelerle değiştiriliyorlar. Dişli bağlantıların sızdırmaz hale getirilmesi için keten (çoğunlukla boya veya dolgu macunu emdirme) ve sentetik elyaf (Tangit Unilok ve benzerleri) kullanılır.

Ancak: gaz boruları için dişli bağlantı parçaları, düşük basınçlarda mükemmel sızdırmazlık sağlayan FUM bant kullanılarak monte edilir.

Dişli çeliklere ek olarak, çelik için kıvrım bağlantıları kullanılabilir: bir durdurma halkasının yardımıyla bir kapak somunu bir lastik veya silikon contayı patlatır. Uygun armatürler kullanılırken ana gereklilik yumuşak bir boru yüzeyi ve tam bir ovalite olmamasıdır.

bakır

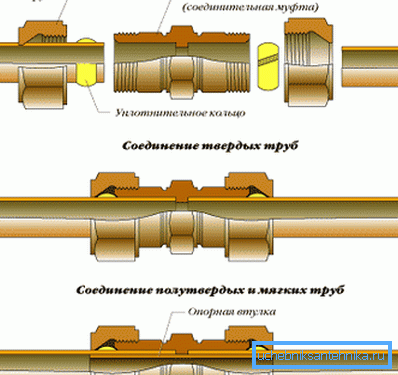

Bakır için sıkıştırma teçhizatı, eldeki aletleri kullanarak basit kurulum ile lehimlenmiş lehimlerde daha iyi bir karşılaştırma yapar.

Montaj için sadece bir çift anahtar veya anahtar gerekir. Parlama somununu sıkarken, boru bir bölünmüş halka ile kıvrılır; sızdırmazlık metalin plastisitesiyle sağlanır. Tavlanmış borular için tasarım, kıvrıldığında kırılmalarına izin vermeyen bir mandrel sağlar.

Metal plastik

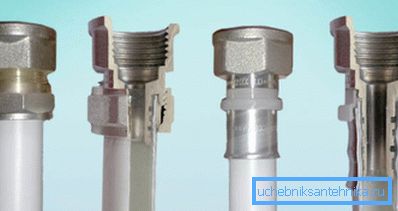

sıkıştırma

Sızdırmazlık, pres bağlantısı durumunda olduğu gibi, bir çift O-ring ile sağlanır. Sadece kıvırma mekanizması farklıdır: bakır durumunda olduğu gibi, başlık somunu sıkıldığında sıkıştırılan bir ayrık halka ile donatılmıştır.

Daha önce de belirtildiği gibi, sıkıştırma şeması güvenilmez olarak kabul edilir: sıcak su ve ısıtmada, belirli sayıda ısıtma ve soğutma döngüsünden sonra, bağlantı sızar. Yazara göre, notoriety kesinlikle haksızdır: kaçaklar için tipik bir sebep, montaj sırasında büyük hatalardır.

Görüyorsunuz, basın armatürleri özel maşa kullanımını gerektirir; Enstrümanın fiyatı - en az 8–12 bin ruble - bir kerelik bir onarım için satın almak için mantıksız hale getirir.

Buradan iki pratik sonuç:

1. Bu tipteki bileşiklerle metal-plastik montajı profesyoneller tarafından yapılır;
2. Özellikle kalibrasyon ve pah kırmada diğer araçlara ve teknolojik işlemlere karşı koruma sağlamazlar.

Sıkıştırma bağlantı parçaları genellikle demir testeresi ile kesilmiş oval bir uç ile bağlanır. Bu durumda, mühür halkaları acımasızca oluklardan dışarı çekildi ve daha derinlere kayar. Sızdırmazlık sadece ısıtıldığında çok plastik olan polietilen sağlar.

itme

Bu tasarım sadece borunun sabitleme mekanizmasında farklıdır: içe dönük bacakları olan bir yay halkası tarafından sıkıştırılır. Sızdırmazlık ve burada bir çift lastik halka tarafından sağlanır. Bu nedenle bariz talimat: Boru hattını kendi ellerinizle birleştirirken, bu durumda kalibrasyon ve pah kırma da gereklidir.

polietilen

Kaynak yapmaya ek olarak, sıkıştırma bağlantıları polietilen boru hatlarının montajında ​​da kullanılabilir. Sızdırmazlık için zaten bize tanıdık lastik halkalar sorumludur.

Oluklu Paslanmaz Çelik

Bağlantının tasarımı, bir öncekiyle hemen hemen aynıdır: boru, birleştirme somununu sıkarken bir silikon conta ile kıvrılır.

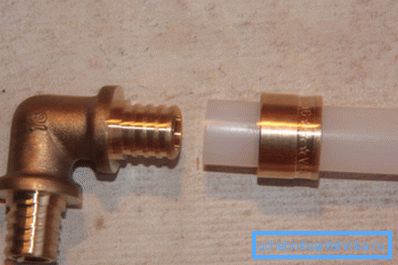

Çapraz bağlı polietilen

Bağlantı, ortak bir balıksırtı fitingidir. Sızdırmazlık çapraz bağlanmış polietilenin mekanik hafızası ile sağlanır: bir genişletici tarafından gerilir, birkaç dakika içinde önceki boyutuna döner.

Sonuç

Sunulan tasarımların açıklamasının, okuyucunun gelecekteki onarımlar veya inşaat için materyalleri seçmesinde yardımcı olacağını umuyoruz (ayrıca bakınız: Borulara postalama: maksimum güvenlik için kurulum teknolojisi).

Her zaman olduğu gibi, bu makaledeki video ek tematik bilgiler içerir. İyi şanslar!
