Boru hatlarının renklendirilmesi: farklılıklar, amaç,

Modern mühendislik, endüstriyel, kentsel ve diğer iletişim ağları ve sistemleri, insanlar ve çevre için tehlikeli olan çeşitli maddeleri taşımak için tasarlanmıştır. Bu nedenle, Sovyet zamanlarında bile, hangi renk işaretlerinin ve diğer işaretlerin çalışacağı borunun içeriği konusunda personele bildirmesi gereken, boru hatlarının rengi üzerinde özel bir GOST 14202 69 belgesi geliştirilmiştir.

İletişim güvenliği

randevu

Bu gereksinimin hiçbir şekilde bir öneri olmadığı ve ayrıca SNiP gereklilikleriyle uyumsuzluk veya uygunsuzluğun yasalar gereğince kesinlikle cezalandırılabileceği belirtilmelidir.

Birisi bu dünyayı yeni taze boyalarla boyamak istemediğinden değil, çünkü bir kaza durumunda, bakımın yanı sıra listelenen nesneler, kurtarma hizmetleri, EMERCOM ve diğer özel servisler ile diğer irtibat ve manipülasyonlar için kesin olarak bilmelidir Hangi maddeleri ele almak zorundadırlar ve tehlikeyi önlemek ve ortadan kaldırmak için hangi önlemler alınmalıdır.

Ayrıca, boru hatlarının sadece musluk suyu, ısıtma alt katmanları ve kanalizasyondan uzak olduğu hatırlatılmalıdır.

Modern üretim ve kimya endüstrisi uzun süredir aşağıdaki maddelerle manipüle edilmiştir:

• Farklı kökenli yanıcı ve patlayıcı gazlar;
• Farklı kökenli yanıcı ve patlayıcı sıvılar;
• Zehirli gazlar ve sıvılar;
• Aşırı ısıtılmış buhar;
• Doymuş buhar;
• Yüksek basınç maddeleri;
• Yanıcı olmayan gazlar ve sıvılar;
• Dumanlı ve konsantre olanlar dahil olmak üzere asitler;
• Farklı bileşimin alkali;
• Tehlikeli organik bileşikler;
• Hava vakum;
• Yüksek basınç altında bulunan maddeler;
• Diğer tehlikeli veya özellikle önemli maddeler.

Dikkat edin! Taşınan maddenin kimyasal bileşiminin belirlediği acil tehlikeye ek olarak, sıcaklık (hem yüksek hem de düşük), hem de basınç ve hacim önemli bir rol oynar.

Bir ana hat kazası ve taşınan maddenin kaçağı, yangın veya diğer tehlikeli faaliyetleri durumunda acil bir durumun ortaya çıktığı ve acil durum hizmetleri, kurtarma hizmetleri, tahliye ekipleri ve diğer acil müdahale katılımcılarının, tehlike kaynağının yapısı ve yapısı hakkında tam olarak bilgilendirilmesi gerektiği söylenmez.

Bir felaketin sonuçları sadece yerel, yerel, bölgesel, bölgesel ve hatta ulusal ve küresel ölçekleri kapsayabilir. Bu durum, tartışılan konuyu tamamen farklı bir düzeye taşıyor ve burada aile konseyi tarafından karar verilmiyor - boyayı kendi elleriyle daha ucuza ya da bir ressamı çağırmaya karar verin.

Bu, farklı ülkelerin ve onların sendikalarının bakanlık ve bölümleri düzeyinde en kontrollü ve sorumlu olan ulusal bir sorundur.

Dikkat edin! Uyumsuzluk, ihmal, sabotaj veya uygunsuz etiketleme şartlarının yerine getirilmesi, birçok insanın yaşamı, altyapının bütünlüğü, sanayinin verimliliği ve şehirlerin, hastanelerin ve diğer önemli nesnelerin yaşam destek işletmelerinin, benzersiz olanları da içeren doğal nesnelerin korunması ve korunması meselesidir.

Madde grupları ve ilgili renkler

GOST 14202 69'a göre, taşınan tüm maddelerin bir veya daha fazla ortak özellik ile birleştirilen on genişletilmiş gruba bölünmesine karar verilmiştir.

Böylece, ilk yaklaşımdaki tüm maddeler aşağıdaki gruplara ayrılır:

1. su (teknik, içme, atık);
2. Su buharı;
3. Hava;
4. Yanıcı gazlar, sıvılaştırılmış dahil olmak üzere;
5. Yanıcı olmayan gazlar, sıvılaştırılmış dahil olmak üzere;
6. Çeşitli asitler, füme dahil olmak üzere;
7. alkaliler;
8. Yanıcı sıvılar;
9. Yanıcı olmayan sıvılar;
10. Diğer maddeler.

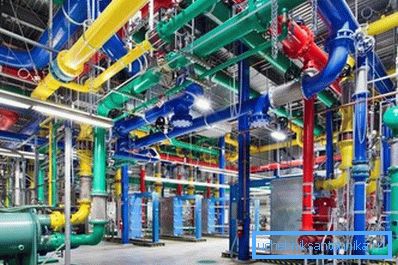

Bazı renkler, bir veya daha fazla kimyasal maddenin damarındaki varlığı gösteren bu genişletilmiş madde gruplarına karşılık gelir:

Grup numarası	Taşınan madde	Renk adı

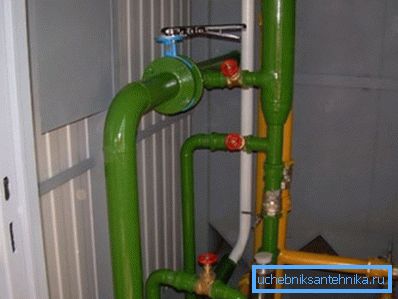

1	su	yeşil
2	buhar	kırmızı
3	Hava	mavi

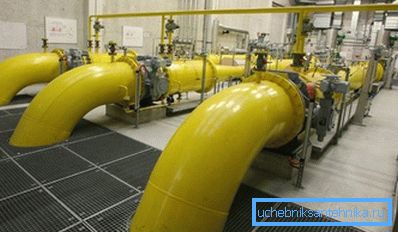

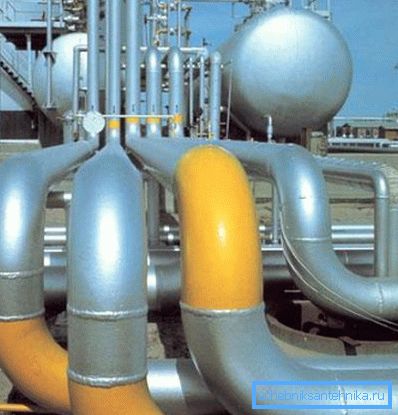

4.5	Yanıcı ve yanıcı olmayan gazlar	sarı
6	asitler	turuncu
7	alkaliler	mor
8.9	Yanıcı ve yanıcı olmayan sıvılar	kahverengi
0	Diğer maddeler	gri

Dikkat edin! Listelenen renk ve cisimlere ek olarak, yangın söndürme sistemleri ve kurulumları, içeriğinden bağımsız olarak sinyal kırmızı renginde boyanmalıdır.

Boya Kaplama Yöntemleri

Tanımlama rengi, tüm yüzey üzerinde veya ayrı bölümlerde sürekli bir tabaka halinde uygulanır.

Boya uygulama yöntemi bir dizi hususa göre seçilir:

• Nesnenin yeri;
• Boru çapı;
• Gövde uzunluğu;
• Ortak olarak bulunan hatların sayısı;
• Endüstrideki endüstriyel güvenlik ve can güvenliği kurallarının gereklilikleri;
• Endüstriyel hijyen gereksinimleri;
• Tesiste hava ortamının görünürlüğü ve şeffaflığı koşulları;
• Nesnenin kendisinin aydınlatma koşulları;
• Personelin rahatlığı;
• Genel mimari çözüm veya bölgenin topluluğu.

Bir nedenden ötürü parlak renklerin konsantrasyonu kabul edilemezse ve çok sayıda ve iletişim uzunluğuna sahip atölyelerde ise - işaretleme bölümlerde yapılır.

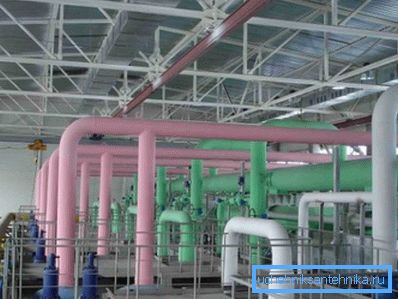

İletişim sayısı küçükse ve uzunlukları küçükse, üstelik, atölyelerdeki çalışma koşullarını kötüleştirmezse, renklendirme süreklidir.

Dış nesneler, sadece güneş radyasyonu ve diğer hava faktörlerinin kaplanması üzerindeki etki dikkate alınarak sürekli bir tabaka ile kaplanır.

Kaplama atölyeler ve üretim alanlarına uygulanırsa, bu durumda boru yüzeyinin geri kalanı genellikle odanın duvarlarının renginde boyanır. Aynı zamanda, boşlukları doldurmak için diğer işaretleme tonlarını kullanmak kesinlikle yasaktır.

Dikkat edin! Geçitsiz kanallarda ya da kanalsız yollarda otoyol döşenmesi durumunda, muayene odaları ve kuyularında işaretleme yapılır.

Bir diğer önemli kural ise, kimlik parsellerinin yerel özelliklere (hava durumu, iklim, güneş aktivitesi, görünürlük) göre uygulanmasıdır. Aynı zamanda, en önemli ve önemli yerlerde - bağlantılar, dallar, seçim ve enstrümantasyon alanlarında, ana yolların duvarlar ve diğer engeller, katlar, bölmeler ve aynı zamanda üretim tesislerinin girdilerinden ve çıkışlarından geçiş noktalarında yer alırlar.

Dikkat edin! Nesnelerin içinde ve dış tesislerin topraklarında uygulama sıklığı, arazi koşullarına bağlı olarak, açık hat hatları ve boru hatlarında en az 10 metre - 30 ila 60 metre arasındadır.

Bölümlerin genişliği doğrudan boru hattının çapına bağlıdır. Çapı 300 mm'yi aşmayan, çapı 300 mm'den az olmayan, çapı 300 mm'den az olmayan (çapları 300 mm'ye kadar olan) nesneler için (iki çap).

Karayollarının boyutları gerçekten büyükse - zemini en azından uygulamak mümkün mü? yalıtım ile ilgili boru çevresi.

Dikkat edin! Listelenen uygulama kuralları ve boyutları mutlaka boru hatlarının ve boru hatlarının çaplarına karşılık gelmelidir.

Tehlikeli nesneler

Burada GOST sadece üç ana renk bırakır:

1. kırmızı - patlayıcı ve yanıcı, yanıcı;
2. yeşil - nötr;
3. sarı - toksisite, toksisite, derin vakum, boğulma, radyoaktivite, kimyasal yanıklara neden olma veya sadece tehlikeli derecede yüksek basınç.

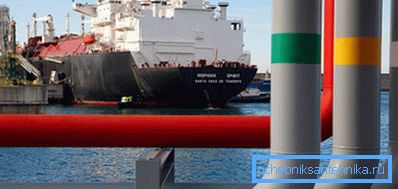

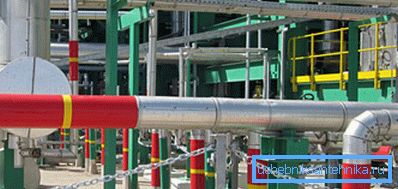

Birden fazla tehlike faktörüne sahip maddeler içeren borular için çoklu halkalar uygulanabilir, yani aynı anda kırmızı ve sarı bir halka olabilir.

Dikkat edin! Borular ve halkalar hariç, derin vakumlu boru hatları "Vakum" etiketli olmalıdır.

Buna ek olarak, maddenin kısa kimyasal adı halkaların kendilerine yazılır ve hareketinin yönünü gösterir. Normal ve acil olaylarda, bu son derece önemlidir ve insanların yaşamlarını etkileyebilecek çeşitli faktörleri etkiler.

Özellikle tehlikeli nesneler için, diğer şeylerin yanı sıra, renk, biçim ve içeriği de sıkı bir şekilde düzenlenmiş ve kurulmuş olan çeşitli içeriklerin uyarı işaretleri kullanılmıştır. Plakanın üçgen şekli, sarı arka planı ve siyah grafikleri olmalıdır.

Bu işaretler veya işaretler genellikle aşağıdaki maddeleri belirtir:

• Güçlü zehirler;
• Patlayıcı bileşikler;
• Radyoaktif maddeler;
• Diğer özellikle tehlikeli bileşikler ve bunların karışımları, özellikle spreyleme sırasında zararlı.

Göstergenin özellikleri içermiyorsa, sarı zemin üzerine bir ünlem işareti bırakılır.

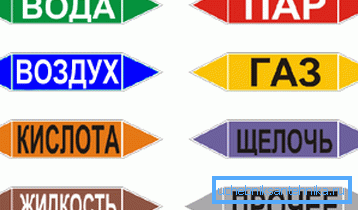

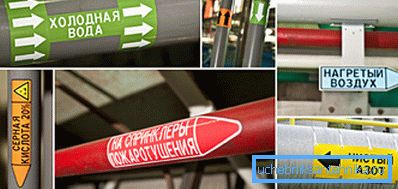

Ayrıca bir madde sızdığında renk değiştirmeyen işaretleme plakaları kullanın. Bunlar genellikle madde tipinin bir belirtisini içerirler ve ortamın hareket yönünü keskin uçlardan biriyle gösterirler;

Sonuç

Modern sanayi ve ana tesislerin kazalarının normal işleyişini ve tasfiyesini sağlamak için, maddelerin boru hatları üzerinden taşınması gerekmektedir. Güvenlik için, bu makaledeki videoda açıkça gösterilen GOST ve SNiP'ye göre işaretlenirler.
