Boru hattı bağlantı parçaları - tipleri ve özellikleri

Boru hattı sistemi, boruların düz kısımlarına ek olarak genellikle her türlü büküme, dallara, bir çaptan diğerine geçişlere ve diğer elementlere sahiptir. Aslında, bu makaleye ayrılan özel bağlantı parçaları kullanılarak yerleştirilmesi için.

Genel bilgi

Boru hattı bağlantı elemanları veya ayrıca adlandırıldığı gibi armatürler çeşitli işlevler yerine getirir. Boru hattının gerekli bir elemanının, örneğin dallanma veya geçişin oluşturulmasına izin vermesinin yanı sıra, bağlantı parçaları eklemlerin sıkılığını sağlar ve aynı zamanda sistemin güvenilirliğinden de sorumludur.

Buna göre, tüm boru hattının dayanıklılığı onlara bağlıdır. Bu nedenle, bağlantıların seçimi, boruların seçiminden daha az sorumlu olmayacaktır. Ve bunun için, daha fazla yapacağımız tüm mevcut türler hakkında bilgi sahibi olmalısınız.

Bileşik türleri

Her şeyden önce, boru hatlarının bağlantısının iki tip olduğu söylenmelidir:

• Sökülebilir - bunlar lehimleme, kaynaklama, presleme, betonlama veya yapıştırma ile elde edilen bileşikleri içerir.
• Hepsi bir arada - dişli, flanşlı, çan şeklinde ve benzeri.

Boru hattı bağlantılarının tipleri, parçaların yapıldığı malzemeye ve aşağıdaki faktörlere bağlıdır:

• Taşınan ürünün toksisite, agresiflik, çökelme yeteneği vb. Gibi fiziko-kimyasal özellikleri
• Çalışma koşulları - sık sökme, sistem basıncı, patlama güvenliği vb.

Boru hattının elemanlarının bağlantı türüne bağlı olarak, bağlantı parçaları da seçilir. Ancak, bağlantı tipinin yanı sıra, bağlantı parçaları da amaca göre farklılık göstermektedir.

Çoğu zaman boru hatlarında aşağıdaki detaylar bulunur:

• Musluklar;
• T boru;
• geçişler;
• kaplinler.

Şimdi türlerine ve amaçlarına daha yakından bakın.

Musluklar

Muslukların ana işlevi, borunun yörüngesini ve iş akışının yönünü değiştirmektir. Bu bağlantı türü en yaygın boru hatlarından biridir. Görsel olarak, bu detay belirli bir açıda bükülmüş bir boru parçası olarak gösterilebilir.

Tabii ki, küçük çaplı boru hatlarında boruyu kendi ellerinizle bükerek bir dönüş yapabilirsiniz, ancak çap büyükse boruları bükemezsiniz.

Bu nedenle, musluklar çeşitli sistemlerde kullanılmaktadır:

• Kimyasal boru hatlarında;
• Su boruları;
• Isıtma şebekesi;

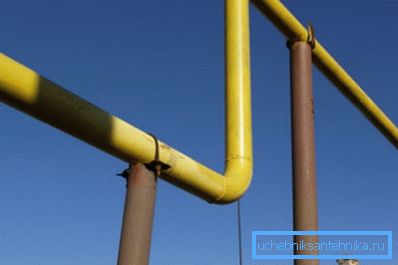

• Gaz boru hatları vb.

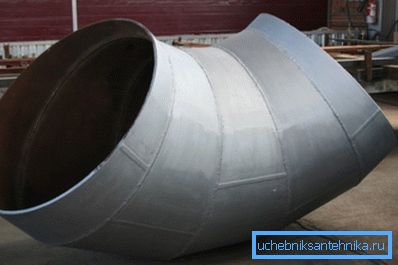

Üretim yöntemine göre, bağlantı borusu kıvrımları şunlarla ayırt edilir:

En yaygın olarak damgalanmış dirsekler ve çekerek yapılır.

Yapısal özelliklerle ilgili olarak, en popüler olan eğri ürünlerdir, örn. küçük bir yarıçapa sahip ve aşağıdaki dönüş açıları ile karakterize edilir:

• 45 derece;
• 60 derece;
• 90 derece;
• 180 derece.

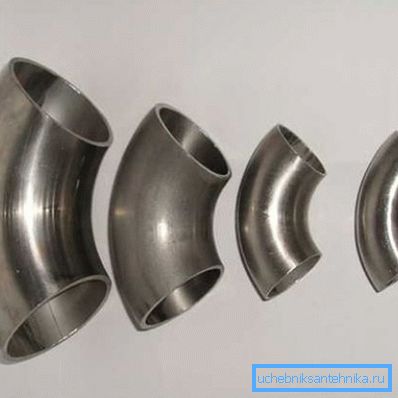

Son zamanlarda, krom içeren çelikten imal edilen paslanmaz çelik dirsekler, çeşitli boru hatlarının kurulumunda oldukça popülerdir. Avantajları korozyona ve çeşitli agresif ortamlara karşı direncidir.

Dikkat edin! Çeşitli köşe açıları, en iyi sistem çıktısına izin verir. Sonuçta, boru hattının 90 derecelik bir açıyla dönmesi, en yaygın türbülans kaynağının yanı sıra sistemdeki ooziteli birikintiler için bir katalizördür.

Döner eklemlerin sınıflandırması iki kritere göre de yapılabilir:

• İnşaat malzemesi;
• Bu elementin boru hattına montajı teknolojisine göre.

Çelik sistemlerin montajı için köşe virajı, gövdesi belirli bir açıyla bükülmüş dişli bir manşondur. Bununla birlikte, kaynaklı bir bağlantı için benzer bağlantı parçaları vardır, bu durumda iç ve dış çapları boru hattının iç ve dış çapına eşittir.

Plastik boru hatlarında, türüne bağlı olarak, bağlantı kaynaklanır ve soket şeklindedir.

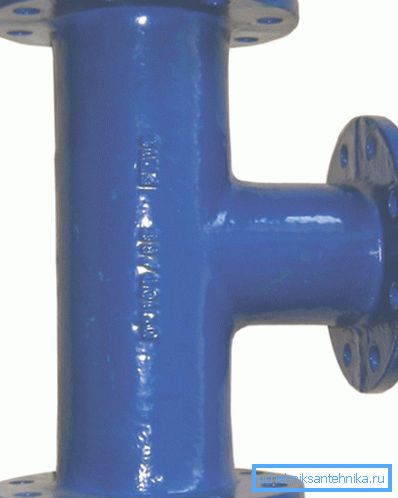

tee

Bu bağlantı parçası, boru hattının dallanmasının gerekli olduğu yerlerde kurulur.

Tişörtün boynunun tişörtün bedenine oranına bağlı olarak, bunlar aşağıdakiler tarafından ayırt edilir:

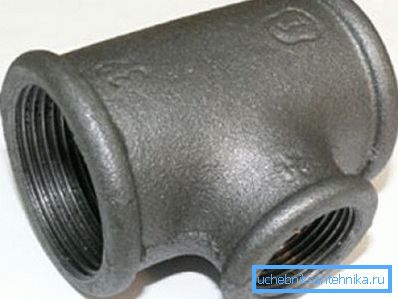

• Geçiş - boyunun farklı bir çapına ve vücudun geçiş açıklıklarına sahip. Şube boru hattının merkezden çap olarak farklı olduğu alanlarda kullanılırlar.
• Eşit tees - boynun aynı çapına ve mahfazanın deliklerine sahiptir.

Teeslerin boru hattının yüksek dinamik yüklere ve basınca maruz kalan kısımlarıyla ilişkili olduğu unutulmamalıdır. Bu nedenle, güvenilirlik ve dayanıklılık konusunda yüksek taleplere tabidirler.

Kapsam olarak, tees bölünür:

• Orta agresif ve düşük agresif ortamlarda çalışmak için ürünler karbon çelik kaliteleri - 10, 20, StZ.
• Oldukça agresif ortamlarda çalışmak için üretilen ürünler, 5X5M, 15XM1, 12X18H10T, vb. Alaşımları ve yüksek alaşımlı çeliklerden yapılmıştır. Elbette, bu tür parçaların fiyatı daha yüksektir.

Üreticiler te imalat için farklı yöntemler kullanırlar:

• Kalıp döküm yöntemi;
• Gaz parçalarını ve daha sonraki kaynaklarını keserek;
• Tek parça dövme ve daha sonra delikleri delmek suretiyle;
• Çelik sac ve müteakip kaynak damgalayarak.

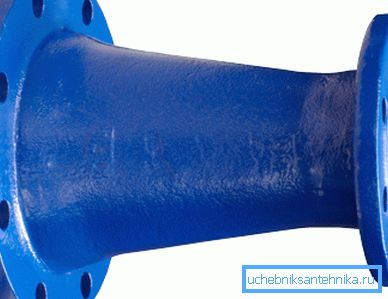

geçişler

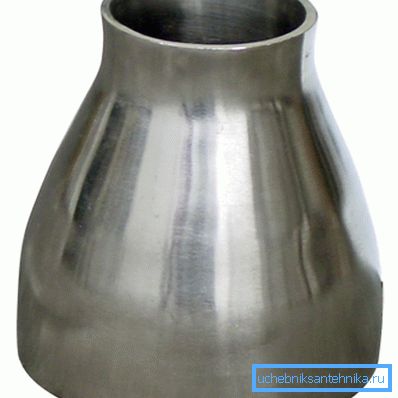

Geçişler, boru hattının çapını sorunsuz bir şekilde değiştirmenize izin veren parçalar olarak adlandırılır.

Bugüne kadar, öncelikle aşağıdakilere ayrılan adaptörler için birçok farklı seçenek vardır:

• zımbalanmış malzemeler;
• Kaynaklı.

Adaptörlerin ana özelliği, giriş ve çıkış çapının yanı sıra geçiş uzunluğudur. Ek olarak, ürünler yapıldıkları malzemede farklılık gösterebilir.

Aşağıdaki alanlarda kullanılan paslanmaz çelikten belki de en yaygın kullanılan geçişler:

• Kimyasal - agresif ortamlara direnç nedeniyle;
• Gıda - çevre dostu olmasından dolayı;
• Enerji - dayanıklılık ve dayanıklılık sonucunda.

Bir geçişe ihtiyaç çeşitli sebeplerden kaynaklanabilir. Örneğin, çapın düşürülmesi borulardaki basıncı arttıracak ve sonuç olarak basıncı arttıracaktır. Genişleme, karşıt etkiyi elde etmeyi sağlar.

Böylece geçişler, sistemdeki basınç ve planlama yüklerinin dağıtımı için en değerli kısımdır. Teeslerde olduğu gibi geçişler, güvenilirlik ve dayanıklılık açısından artan gereksinimlere tabidir.

Şu anda, bu parçaları üretmek için çeşitli yollar vardır:

• Daha fazla mekanik işlemle konik dövme parçaların halka şekilli veya preslenmesi;
• Levha boşluklarından ve müteakip kaynaktan haddeleme;
• Levha boşluklarından ve müteakip kaynaklardan damgalama;
• Kıvırma veya dağıtma yoluyla boru biçimindeki boşluklardan damgalama.

Kurulum yoluyla, geçişler hem katlanabilir hem de kaynaklanabilir.

Dikkat edin! GOST 16037-80'e göre kaynaklı boru bağlantılarının, sadece bağlantı parçaları borularla aynı çelik kalitesinde yapıldığı takdirde izin verilir.

flanşlar

Flanşlar, aynı çaptaki boruları cıvatalarla bağlamak için tasarlanmış bir disk şeklinde (bazen kare bir çerçeve şeklinde) parçalardır. Bu bağlantı, öncelikle boru hatlarının karşı flanşlara sahip ekipmanlara ve operasyon sırasında periyodik değiştirme ve sökme gerektiren boru hatlarının bölümlerine bağlantı noktalarında kullanılır.

Bu parçalar borulara bağlı oldukları şekilde farklıdır.

Onlar:

• kaynak;
• Dişli.

GOST 12815-80'e göre flanşlı kaynaklı bağlantılar aşağıdakilere ayrılmıştır:

• Düz kaynaklı (iki dikişte kaynak yapılmış);
• Kaynak halkasında gevşek;
• Kaynaklı kıç.

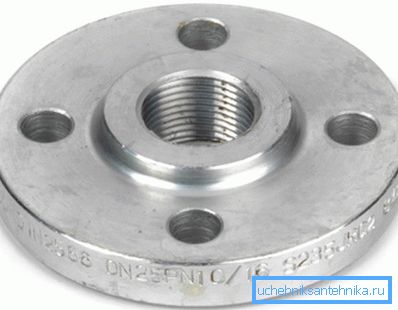

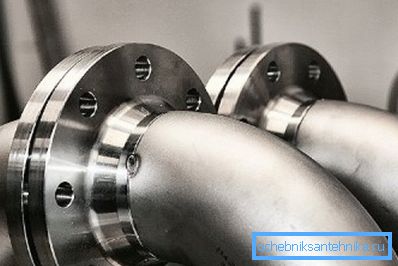

Alaşımlı çelikten yapılmış boruları bağlamak için borunun flanşlı ucuna dayanan serbest flanşlar kullanın. İplik üzerindeki bağlantı, kural olarak, yüksek basınç boru hatları için kullanılır.

Flanşların boyutları standartlaştırılmıştır, bu da boru hatlarında değiştirilebilmelerini sağlar.

Bu aşağıdakiler için geçerlidir:

• Parçanın dış çapı;
• Cıvatalı dairenin çapı;
• Cıvata delikleri çapı ve sayısı.

Flanş bağlantılarının sıkılığı için, aralarında taşınan sıvı veya gazın özelliklerine ve sistemdeki basınca bağlı olan özel bir conta kullanılır.

GOST 12815-80'e göre sekiz tip sızdırmazlık düzlemi flanşı vardır:

1. Bir çıkıntı ile;
2. Bağlantı sekmesi ile;
3. İçi boş;
4. Oluk ile;
5. Diken ile
6. Oval contanın altında;
7. Floroplastik contalar için bir oluk;
8. Mercek contasının altında.

Bağlantının sıkılığının büyük ölçüde contaların kalitesine bağlı olduğuna dikkat edilmelidir.

Bu nedenle, aşağıdaki gereksinimlere tabidirler:

• esnekliği;
• dayanımı;
• dayanımı;
• Termal direnç;
• Kimyasal direnç

Dikkat edin! Dişli ve flanş bağlantılarının kullanımıyla ilgili talimatlar, muayene için erişilmesi zor yerlerde yerleştirilmiş boru hatları için kullanılmasına izin vermez.

pençe

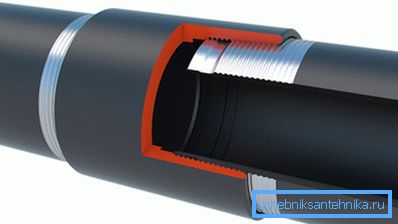

Kuplaj, iç çapı, birleştirilmekte olan boruların dış çapına eşit olan bir parçadır. Bu bağlantılar, katlanabilir ve monolitik boru hatlarının montajı için kullanılabilir. İlk durumda, dişli kaplinler kullanın ve ikinci yapıştırıcıda veya kaynaklı bağlantı altında.

Her durumda, kuplajın sıkı bir bağlantı sağladığını söylemeliyim. Boru hattı malzemesi herhangi bir olabilir, en önemli şey kaplin malzemesiyle çakışmasıdır.

Aslında, bağlantı flanş bağlantısına bir alternatiftir. Örneğin, çelik boru hatlarında, flanşlar gibi, sistemin tek tek bölümlerinin sökülmesini ve değiştirilmesini sağlar. Metal boru hatları çok dayanıklı olmadığından, bu olasılık çok popülerdir.

Basınçlı olmayan boru hatlarında, örneğin kanalizasyon sistemlerinde kullanılan çan tipi, başka tipte bağlantıların olduğu belirtilmelidir. Bağlantı daha sonra lastik conta kullanılarak yapılır.

Sonuç

Bulduğumuz gibi, boru hatları için aynı armatürler bile birkaç çeşittir. Bu nedenle tercihleri ​​çok dikkatli bir şekilde ele alınmalıdır. Yüksek kaliteli ve uygun seçilmiş parçalar boru hattının ömrünü uzatacaktır.

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
