Boru hattı destekleri - türleri ve özellikleri

Destekler boru hattı sistemlerinin gerekli bir unsurudur. Gerçek şu ki, yapı güvenli bir şekilde bağlanmamışsa, en yüksek kalitede boru bağlantısının bile çok hızlı bir şekilde kullanılamaz hale gelmesi mümkün olacaktır. Daha sonra, bu tür ürünlerin ne tür olduğunu, boru hatları için kayan desteklerin sabit borulardan nasıl farklı olduğunu ve hangi durumlarda kullanıldığını düşünüyoruz.

Genel bilgi

Boru hattının güvenilirliği, aşağıdakiler gibi birçok faktöre bağlıdır:

• Sistemin işletildiği iklim;
• Sistem ağırlığı;
• Dış titreşimler ve daha fazlası.

Destekler, bu faktörlerin çoğunun olumsuz etkilerini azaltmak için kullanılır.

Çoğu zaman aşağıdaki endüstrilerde kullanılırlar:

• Atomik ve termik santraller;
• Karayolu petrol ve gaz taşımacılığı;
• Teknolojik değer sistemleri;
• Her türlü mühendislik tasarımları.

GOST 36 146 88'e göre, ürünün çapı 18 ila 1620 mm arasında olabilir. Bunlar için metal tipi, hattın özelliklerine ve ürünün kendisine bağlı olarak seçilir.

En önemli malzeme ihtiyacı, ağır yüklere dayanma kabiliyetidir.

Eylem türüne göre çeşitleri

Mevcut tüm destek türleri iki türe ayrılır - mobil ve sabit. Parça tipinin seçimi, hattın ve tipinin çalışma koşullarına bağlıdır. Ayrıca, her iki türün özellikleri hakkında daha fazla bilgi edineceğiz (ayrıca Boru haddeleme makalesini okuyunuz: teknoloji ve özel aletler).

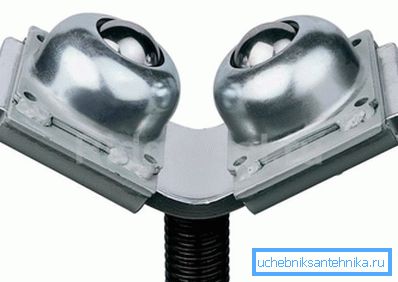

taşınabilir

Bu elemanlar yer üstü ve yer üstü sistemlerin organizasyonu için kullanılır. Bunlar ve borular arasında özel kompansatörler bulunur.

Ana işlevleri aşağıdaki gibidir:

• Kararsız sıcaklığın borulara etkisini azaltmak;
• Çeşitli titreşimlerin azaltılması;
• Basınç düşüşlerinin boruların içindeki etkilerinin azaltılması.

Çoğu zaman, bu parçalar hızlı sıcaklık değişimleriyle karakterize olan kuzey bölgelerinde kullanılır. Hareketli elemanların ana özelliği, sadece dikey yükleri alabilmeleridir, fakat aynı zamanda, sıcaklık genleşmelerinin bir sonucu olarak boruların yatay yer değiştirmesini önlemezler.

Hareketli parçalar birkaç çeşittir:

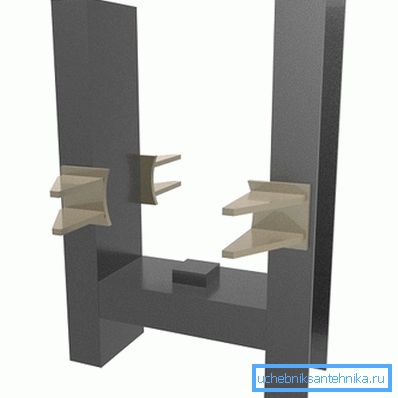

sabit

Hem toprak döşerken hem de yeraltı boru hatlarında kullanılabilir. Adından tahmin etmek zor olmadığından, boruları hem dikey hem de yatay konumda sabitlerler.

Yapı özelliklerine göre sınıflandırma

Kurulum teknolojisine ve yapım özelliklerine bağlı olarak, söz konusu parçalar aşağıdaki gibi sınıflandırılır:

• Kaynaklı konut;
• Kelepçe gövdesi;
• Gövdesiz;
• elektrik tablosu;
• Dik kavisli kıvrımların konstrüksiyonları.

Ardından, tüm türlerine daha yakından bakın.

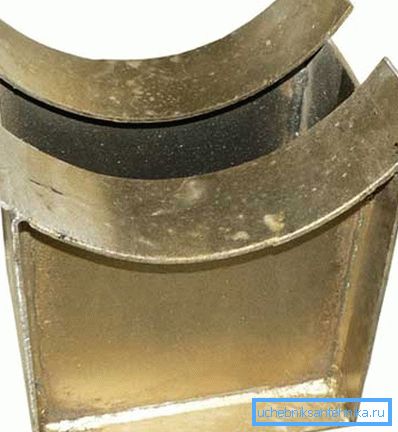

kaynak

Kaynaklanmış ürünler çeşitli türler tarafından ayırt edilir. Mobil ve hareketsizler.

Avantajları şunlardır:

• Düşük fiyat;
• Kolay kurulum;
• Güvenilirlik.

Dikkat edin! Kaynaklı parçalar sadece çelik borular için kullanılır.

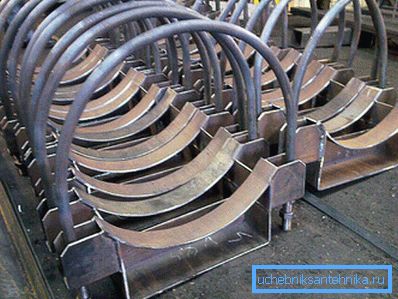

Vücut kelepçeleri

Bu ürünler ayrıca hareketli ve hareketsiz olabilir.

Bunlar iki tipe ayrılır:

• Yuvarlak bir kelepçe ile - hem çelik sistemler hem de diğer bazı otoyollar için uygulanmasına izin verilir.
• Düz tip bir boyunduruk ile - sadece çelik ustalarına uygulayın.

Dikkat edin! Stifnerlerin varlığıyla ayırt edilen çember sistemleri de vücut kelepçelerine aittir.

ambalajsız

Aslında, bu ürünler sıradan kelepçelerdir. Onlar da hareketli ve hareketsizdir. Birincisi boruların serbest dolaşımını sağlarsa, bunun sonucunda da klemens tipi kılavuzlar olarak adlandırılırlar, ikinci kısım kaynak ile tabana bağlanır.

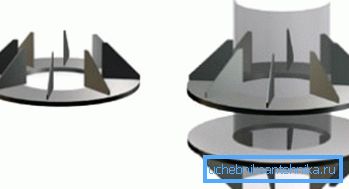

elektrik tablosu

Dikey bölümleri sabitlemek için sabit kalkan destekleri kullanılır. Kurulumları kaynak ile gerçekleştirilir. Çoğu zaman bir borudan bir duvardan geçerken kullanılırlar.

Dik büküm konstrüksiyonları

Bu bölüm viraj tasarımı altında kurulmuştur. Tasarımı hem hareketli hem de hareketsiz olabilir. Bu ürünlerin sadece otoyollar için değil, aynı zamanda her türlü ekipmanı sabitlemek için kullanıldığını söylemeliyim.

Kurulum özellikleri

Her şeyden önce, desteklerin doğru bir şekilde monte edilmesinin oldukça zor olduğu söylenmelidir, bu nedenle bu işlemi kendi ellerinizle yapmamanız, fakat bunu uzmanlara emanet etmek daha iyidir. Gerçek şu ki, kurulum teknolojisinin ihlali durumunda, sonuçlar en tatsız olabilir, çünkü bu elemanlar boru hattının kendisinden ve bunların içinden akan akışkanlardan ağır yüklere maruz kalmaktadır.

Bu parçalar arasındaki mesafe boruların çapına, taşınan sıvının türüne ve ürünün kurulum teknolojisine bağlıdır. Bu mesafe aynı zamanda boru hattının dayanıklılığının bağlı olabileceği önemli bir parametredir, bu yüzden profesyoneller bunu belirlemelidir.

Burada, belki de, boru hatlarının bu bölümlerinin özellikleri hakkında söylenebilecek tüm ana noktalar.

Sonuç

Boru hatları için tasarlanan destekler çok çeşitli tasarımlara sahiptir, bu yüzden seçim bir dizi faktöre bağlıdır. Bununla birlikte, yapının doğru çalışmasını sağlamak için, sadece parçanın uygun şekilde tek bir şekilde seçilmesi gerekmez, aynı zamanda montaj talimatlarına da uyulmalıdır (ayrıca bkz. Dikişsiz Boru: Uygulama Alanı ve Üretim Süreci).

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
