Boru hattı döşeme: karayolları ve yerel su temini için

Su temini için hangi yöntemler döşenir? Polipropilen boru, yazlık sıcak su kaynağına nasıl yerleştirildi? Ana su boru hatları yoğun otoyollar ve bina temelleri altında nasıl? Makalede, okuyucuyu bu eserlerin performansının bazı yönleri ile tanıştırmaya çalışacağız.

Özel ev

Evler sahiplerine pratik değeri olan bilgilerle başlayalım. Su kaynağı girişi nedir ve yere nasıl sığar?

malzeme

Tipik olarak, kır evine sadece soğuk su konur. Sıcak su ve ısıtma tek başına organize edilir; ısı kaynakları olarak gaz, elektrik, yakacak odun, kömür, pelet (talaştan preslenmiş peletler) vb. kullanılabilir.

Bu durumda, polietilen boruların en verimli kullanımı.

Neden?

• Polietilen son derece dayanıklıdır. Borunun servis ömrü en az 50 yıldır.
• Korozyona karşı dayanıklıdır (aslında diğer tüm polimerler).

Ek olarak: polietilen agresif ortamlara son derece dayanıklıdır. Bu plastikten, camla birlikte, konsantre asitler ve alkalilerin beslendiği bulaşık üretilir.

• Polietilen - dielektrik. Eğer öyleyse, kaçak akımlardan ve vanaları tahrip eden elektrokimyasal işlemlerden korkmazsınız.
• Yüzeyi kireç tortuları ile büyümüş değildir., Malzemeyi herhangi bir çelik borudan ayıran.

• Polietilen borular lehine fiyatlarını belirtti.: Aynı verimde, galvanize olmayan çelikten 1,5-2 kat daha düşük.
• Son olarak, polietilen düşük sıcaklıklarda esnekliğini korur.. Pratik açıdan, bu, suyun donması durumunda bile, borunun buz basıncıyla kırılmayacağı anlamına gelir: Kabuk sadece biraz gerecek ve buz çözüldüğünde, orijinal boyutlarına dönecektir.

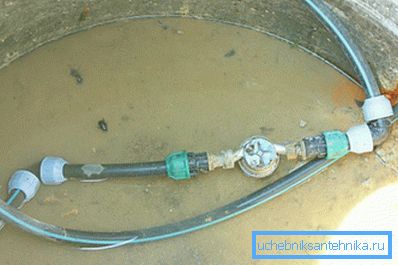

Kuyudaki su sayacı tertibatından gelen giriş tek parça bir boru ile döşenir: Çapı 180 mm'ye kadar olan bir çapa sahip olup, rulo ve rulo olarak sağlanır. Evdeki kablolama elbette başka malzemelerle yapılabilir; adaptör takılı kompresyon fitingi olarak.

Ve sıcak su temini ve ısıtmanın ısıtma ana hattına bağlanmasıyla kullanılması durumunda daha iyi ne olur?

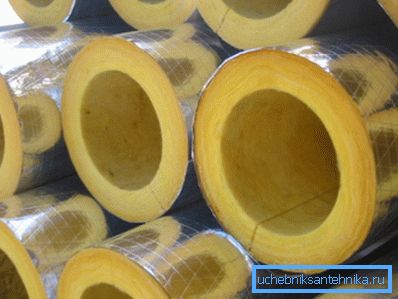

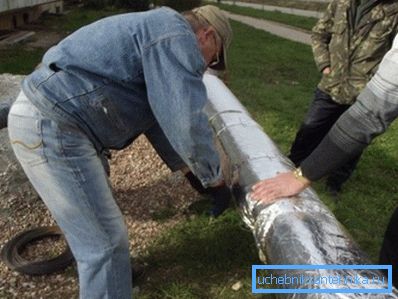

• Genelde döşeme girdisi geleneksel olarak kullanılan çelik boru. Bağlantılar kaynak veya iplikler ile monte edilir; Isı yalıtımı fiberglas veya galvanizli demir kılıflı cam yününden yapılır.

• Güçlendirilmiş polipropilen boruların kullanılması için yeraltı tesisatı tercih edildiğinde.. Güçlendirilmiştir - çünkü daha fazla gerilme mukavemeti vardır ve ısıtıldığında daha düşük uzamaya sahiptirler. Düz uzunlukları bağlamak için düşük sıcaklıklı soket kaynağı kullanılır; Alüminyum donatı, kaynak alanında ön sıyırma gerektirmektedir.

Nüans: eğer döşendiğinde polietilen boru çaplarının en az beşi bir yarıçap ile bükülebilirse, o zaman polipropilen burçların dönüşleri sadece bağlantı parçaları ile gerçekleştirilir.

Yerde döşeme

Girişi yere koyarken hangi derinlikte su boruları döşüyorlar?

Bu soruyu cevaplamak için düzenleyici belgelere dönüyoruz.

1. SNiP 2.04.02-84'e göre, su borularının döşenmesi derinliği, alt yüzeylerine sayılarak sıfır sıcaklığın (donma derinliği) toprağa maksimum penetrasyon derinliğinden en az yarım metre daha fazla olmalıdır.
2. Ortak girişim 40-102-2000 kurallarının kodu bir ekleme yapar: bu derinlik higroskopik olmayan ısı yalıtımı kullanılarak azaltılabilir.

Okuyucunun rahatlığı için, Sovyet sonrası alanın bazı bölgeleri için donma derinliğinin değerlerini sunuyoruz.

Su boruları neden büyük derinliklerde atılıyor? Her şey açıktır: Sıfırın altındaki ortam sıcaklıklarında su pompalama olmadan, sadece donacaktır. Aynı zamanda, derin bir döşeme, bir motorlu taşıtın yüzeyi boyunca hareket ederken boru deformasyonu problemini çözer.

Not: Su kaynağının yalıtımı donmaya karşı korumasını garanti etmez. Sadece donmayı yavaşlatır. Radikal olarak boruları sığ bir derinlikte döşerken defrost problemi sadece bunlarla birlikte ortak bir yalıtım kılıfı içine yerleştirilmiş bir ısıtma kablosuyla çözülür.

karayolu

Su şebekesi nasıl döşeniyor?

malzemeler

Yakın zamana kadar, intracity su temini sistemleri döşenirken:

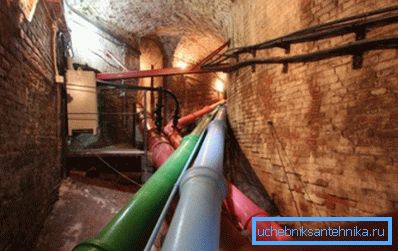

1. Bir kaboleli (bitümlü organik elyafla emprenye edilmiş) ve erimiş kurşunlu bir fiske ile dökme demir borular. Dökme demir korozyon direnci, günümüzde çok sayıda yaş ve daha fazla sırt hattının hizmette kalmasını sağlar. Malzemenin temel problemi kırılgandır: Yer hareketi kazalara yol açar.

1. Siyah çelik Kullanımı, para biriktirme girişimleriyle ilişkili deliliklerden biridir; Çelik su temin sisteminin ilk kazadan önceki ömrünü, korozyondan kaynaklanan ömrü 10-15 yıldan fazla değildi.

Ek olarak: pas ve kireç tortuları nedeniyle, bu süre zarfında borunun lümeni orijinalin% 25-40'ına düşürülmüştür. Suyun basıncını nasıl etkilediğini tahmin et?

Neyse ki, ilerleme hala geçerli değil ve şimdi daha meraklı çözümler yayıldı.

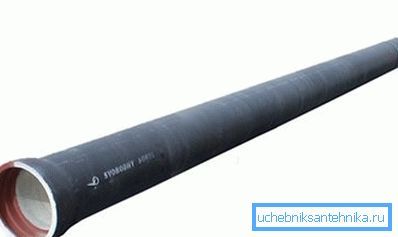

1. VChSHG (nodüler grafitli nodüler dökme demir) boruları, dökme demir ve düşük karbonlu çeliklerin sünekliliğine karşı korozyon direncine sahiptir. Soket bağlantılarının sıkılığı kauçuk o-ringler ile sağlanır.


2. Polivinil klorür basınç boruları, aynı kauçuk O-halkaları veya yapışkanlı eklemleri kullanarak soketler ve boru bağlantıları ile bağlanır.

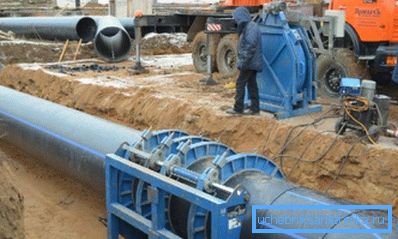

3. Son olarak, polietilen ana borular, düşük sıcaklıkta alın kaynağı ile birleştirilir: bitişik boruların uçları, bir elektrikli ısıtıcı ile eritilir ve birbirine bastırılır. Büyük bir gövde çapı ile hizalama ve kelepçeleme, mekanik veya (250 mm'den daha büyük bir kesitli) hidrolik cihazlar kullanılarak gerçekleştirilir.

Yerde döşeme

Petrol ve gaz boru hatları ve ısıtma hatları zemin seviyesinin üzerine ve doğrudan yüzeyine döşenebilirse, yukarıda açıklanan ana su temin sistemleri yere gömülür.

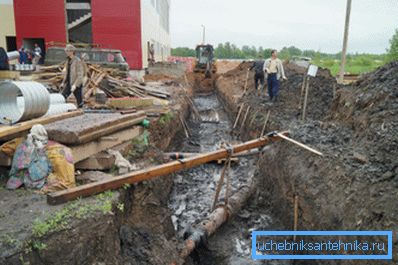

Geleneksel stil şeması açık ve tanıdık:

1. Gelecek otoyol boyunca bir siper kazıyor;

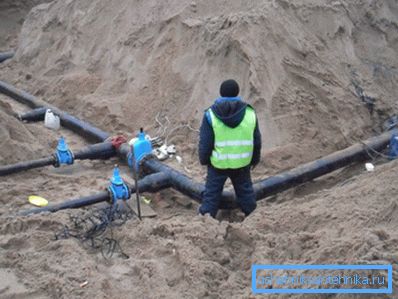

1. Kaynaklı veya başka yollarla bağlanan boru hattı kamışı kum yastığı üzerindeki bir siperde serilir ve toprakla kaplanır.

Yoğun trafiğe sahip yollar altında, borular genellikle, yüzey önemli bir stres altındayken hasar görmelerine izin vermeyen, betonarme bir oluğa yerleştirilir.

Bunun en pratik yol olmadığı açıktır: Büyük miktarda kazı çalışması ve ulaşım hareketini kısıtlama ihtiyacı işçiyi ve vatandaşı memnun etmeyecektir.

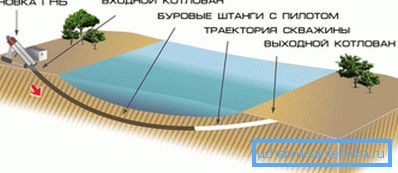

1971 yılında, kentsel yeraltı boru hatlarının yapımında yeni bir dönem başladı: Martin Cherrington (ABD), HDD yöntemini (yatay yönlü sondaj) kullanarak boru hatlarının döşenmesini test eden ilk kişi oldu. Yöntemin özü, isminden açıkça anlaşılmaktadır: boru, çukura sığmamaktadır, ancak toprağın üst katmanlarını rahatsız etmeden yüzeyin altından geçirilmektedir.

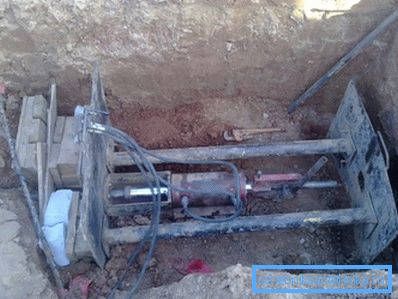

Şu anda, kazısız boru döşeme çeşitli yollarla uygulanmaktadır:

SNiP 3.05.04-85

Kendi elinizle bir su sistemi oluştururken nasıl yönlendirilirsiniz? Tasarım ve borulama için temel talimatlar SNiP 3.05.04-85 Harici ağlar ve su kaynağı ve kanalizasyon tesislerinde bulunmaktadır. Bu belgedeki bazı şartları veriyoruz.

Peki, boru hattı SNiP'ye göre nasıl döşenmeli?

• Lastik contalı soket bağlantıları için, her bir bağlantıda dönme açısı 600 mm'ye kadar çaplar için 2 dereceyi ve 600 mm'den çaplar için 1 derece aşmamalıdır.
• Boru hattının tasarım ekseninden sapmalar 100 mm'yi geçmemelidir.
• Soket bağlantılarında kauçuk contalar primorozhennymi kullanılamaz.

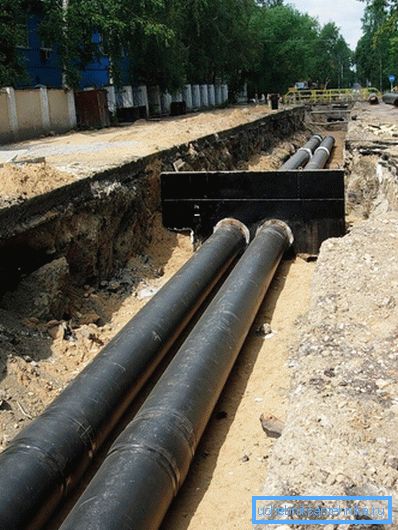

• Çelik ve betonarme boru hatları korozyona karşı korunmaktadır.


• Her bir polimer boru (özellikle HDPE ve LDPE) arasında kaynak yapılmasına izin verilmez.
• Çelik boruların kaynağı -50 dereceden daha düşük olmayan bir sıcaklıkta, polietilen - -10 dereceden daha düşük olmayan bir sıcaklıkta gerçekleştirilebilir.

Sonuç

Okuyucunun su borularının döşenmesi yöntemleri ve bu amaçla kullanılan materyaller konusundaki merakını tatmin edebildiğimizi umuyoruz. Her zaman olduğu gibi, bu makaledeki videoda ek bilgi bulunabilir. İyi şanslar!
