Boru hattı su basıncı

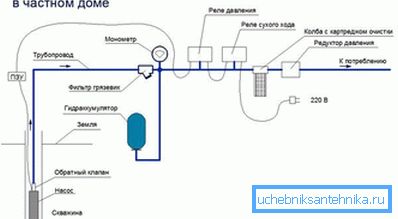

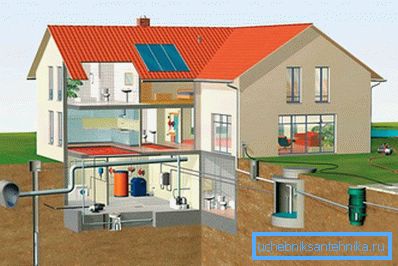

Özel bir evde su temin sisteminin işleyişinde meydana gelebilecek rahatsızlıkların en olası nedenleri, bildiğiniz gibi, boru duvarlarının aşınması, üzerlerinde tuz birikmesi ve boru hattındaki yüksek su basıncıdır. Son yıllarda plastik muadillerinin metal boruları daha sık değiştirdiklerini dikkate alarak, sadece yukarıda listelenen son iki neden su tedarik sisteminize gerçek bir tehdit oluşturuyor. Tuz tortuları ile mücadele konusu, sadece son faktörü göz önünde bulunduracağımız şekilde, (boruların basınç göstergelerini kısmen etkilese de) makalemizin konusu altında kalmamaktadır.

Olası sorunları önlemek için, kendinize bağlı pasaportu tanımanız ve boru ürünleri satın almadan önce su temin sisteminizde sağladığınız baskılara dayanabildiklerinden emin olmalısınız.

İpucu! Sistemdeki artan basınç su tüketiminde artışa neden olur.

Bu, sistemdeki suyun sürekli sirkülasyonunu sağlayan pompa ekipmanı tarafından tüketilen ek enerji tüketimine yol açar.

Basınç değeri

Borulardaki normal su basıncı seviyesinin korunmasının, su şebekesinin işletilmesi için en önemli koşul olduğu kadar uzun süreli ve sorunsuz bir şekilde çalıştığı da iyi bilinmektedir. Bu durumda, boru hattındaki basınç, evsel sıhhi tesisat sistemleri için normalize edilen sabit ortalamadan önemli ölçüde farklılık gösterebilir.

Örneğin, bir mutfak vanasının normal çalışması için, su besleme sistemindeki taşıyıcının basıncı 0,5 bar'dan az olmamalıdır.

Ama gerçek anlamda, bu göstergenin değeri, kural olarak, belirtilen değerden biraz farklıdır. Bu nedenle, su temin sistemini kabul ederken (özellikle onarımından sonra), çalışma basıncını belirlenen standartlara uygunluk açısından kontrol etmek istenir.

İşe başlamadan önce boru hatlarının kendiliğinden döşenmesi durumunda, ev sıhhi tesisat sistemlerinin temel gereksinimlerini ve genel olarak kabul edilen düzen sırasını dikkatlice okumalıdır.

Basınç dengeleyiciler

Basıncı dengelemeye yardımcı olacak bazı cihazları düşünün.

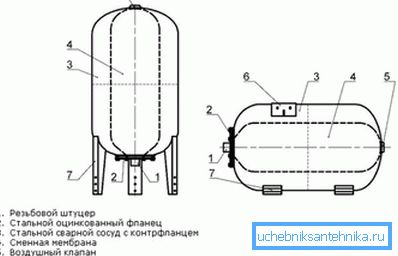

Genleşme tankı

Yerli boru hatlarındaki su basıncını eşitlemek için fazla medyayı çıkarmak için özel aletler kullanılabilir. Ayrıca, sistemdeki aşırı basınç çok basit bir şekilde telafi edilebilir - bunun için, tüm fazla medyayı alan bir genleşme tankı kurulur.

Tasarımına göre, bilinen tüm genleşme (kompanzasyon) tankları açık ve kapalı tipte cihazlara ayrılır. Sıcak su besleme sistemlerinde sıklıkla kullanılırlar, çünkü bu durumda sistemdeki basınç düşüşlerinin oluşma olasılığı çok yüksektir. Bunun sebebi, soğutucu akışkanın şebekeden geçtiği (geri dönüşten - kalorifer kazanına ve daha sonra sisteme geri dönüşü) işlem hacminin hacmini biraz arttırmasıdır.

İpucu! Su sıcaklığı 10 ° C'ye değiştiğinde, örneğin, sistemdeki soğutma sıvısının genleşme oranı, içindeki toplam sıvı hacminin% 0.3'üne ulaşır.

Açık tip genleşme cihazlarının dezavantajı, tesisatın sistemi düşük soğutma sıvısı basıncı ile karakterize edilen bir moda sokması ve sonuç olarak, kötü kullanım olmasıdır. Ek olarak, açık bir sistemde, taşıyıcının kademeli olarak buharlaşması vardır. Sürekli iyileşmesi için ek çabalara ihtiyaç duyacaksınız.

Yukarıdakilerin hepsine göre, tankın açıklığı nedeniyle, havanın içine sürekli taze hava akması, bu da sistemdeki korozyon işlemlerinin hızlanmasını sağlar.

İpucu! Açık tip genleşme tankları binanın en üst kısmına yerleştirilmeleri gerektiğinden, zorunlu yalıtım gerektirmektedir. Bu durumda bir bütün olarak su tedarik sisteminin maliyetinin belirgin bir şekilde arttığı açıktır.

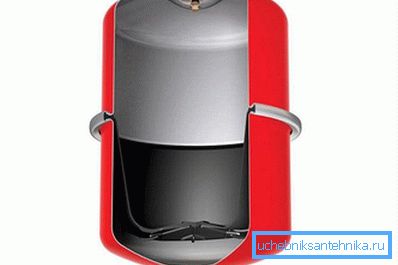

Kapalı bir tipte bir tankın, bir kural olarak, standartlaştırılmayan kurulum yeri olan bir kompanzasyon cihazı olarak kullanılmasından dolayı yukarıdaki tüm sorunlardan kaçınmak mümkündür. Bu tanklar, kapalı modda taşıyıcının basıncını ayarlamanıza izin veren dahili bir membran mekanizması ile donatılmıştır.

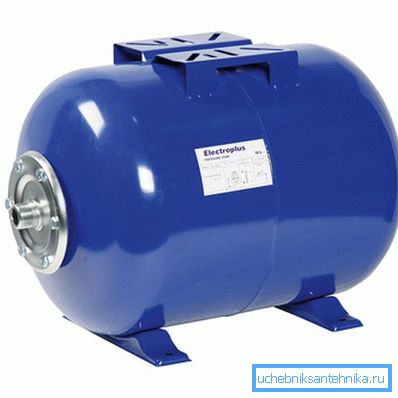

hidrolik akümülatör

Su temin sistemlerinde kompanzasyon tanklarına ek olarak, boru hattını su darbesi gibi tehlikeli bir durumdan korumak için kullanılan akümülatörler de kurulabilir.

Su darbesi olayı, genellikle, pompalama ekipmanının şebekeden acil olarak kapatılması veya su giriş valfinin keskin bir kapanması (açıklığı) olduğunda ortaya çıkar. Ortaya çıkan dinamik yükler, belirli bir boru hattı için izin verilen değerleri önemli ölçüde aşabilir. Bu tür cihazların genellikle içme suyu bulunan boru hatlarında çalıştırıldığını ve sisteme otomatik olarak yeniden yönlendirilebilen küçük bir medya kaynağı oluşturmanızı sağladığını unutmayın (basınçta azalma olması durumunda). Açık formu ve yukarıdaki tüm dezavantajları var.

İpucu! Aynı zamanda hidrolik akümülatörler ile, su çıkarma noktalarına küçük kapasiteli genleşme tankları (yaklaşık 0,2 litre) yerleştirilmesi tavsiye edilir.

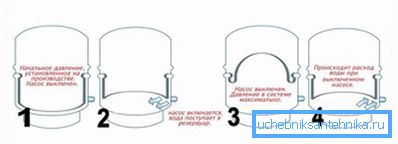

Hidrolik akümülatörün çalışma prensibi

En basit kapalı tip hidrolik akümülatörün tasarımını incelerken, hareketinin aynı membran mekanizmasına (genleşme deposuna benzer) dayalı olduğunu görürüz. Kapalı bir hacimde, zar, soğutucunun yaklaşık eşit basınçları ve bölümün karşıt taraflarında bulunan hava kabarcığı tarafından dengelenen, sabit bir durumdadır. . Bu değişiklik, bu parametre belirli bir değere ulaştığında pompayı kapatan dahili rölenin hassas elemanına otomatik olarak iletilir.

Sistemdeki su tüketimi sürecinde, basıncı önemli ölçüde azalır, bu da rölenin tetiklenmesine neden olur, ancak şimdi açılmak için. Hidrolik göstergeler

Su hattınızın normal çalışması için yeterli olan taşıyıcı basıncının hesaplanması, kurulumundan önce satın alınan boru şeklindeki ürünlerin numunelerini doğru bir şekilde belirlemenizi sağlayacaktır. Ağdaki basınç sınır değerlerinin genellikle aşağıdaki göstergelerle ilişkili olduğu unutulmamalıdır:

• ağa monte edilen kapalı tipteki (genleşme tankı ve akümülatör) dengeleyici cihazların tasarlandığı sıvı basıncının üst ve alt eşik değerleri;
• su kaynağına bağlı olan ev aletlerinin normal çalışması için koşullar yaratan basınç değerleri (örneğin bir çamaşır makinesi);
• Sizin tarafınızdan satın alınan boruların ve bunlara bağlı aksesuarların (vanalar, tees, mikser vb.) basınçlarını sınırlar.

İpucu! Su şebekesinde dolaşan bir taşıyıcının basıncını ölçmek için birim 1 bardır (veya 1 atmosfer). Kentsel su şebekesi için bu göstergenin değeri (şu andaki geçerli SNiP'nin şartlarına göre) yaklaşık 4 atmosfer olmalıdır.

Ayrıca, ısıtma boru hattına, karıştırıcılara ve boruların kendilerine monte edilen vanaların, 6 atmosfere kadar kısa süreli basınç dalgalanmalarına dayanması gerektiğini unutmayın. Su temin ağınıza bağlı ev eşyalarının temel örneklerini alırken, sınırlayıcı faktör açısından küçük bir güvenlik payı olan modelleri seçmelisiniz. Böyle bir öngörü, bunları, hidrolik şoklardan kaynaklanan ağdaki ani basınç dalgalanmalarından korumanıza izin verecektir.

Özel bir evin su temin sistemindeki su basıncının, aynı anda en az 1,5 bar ile ulaşılabilen, aynı anda birkaç tüketim noktasını aynı anda almanızı sağlayan bir seviyeye sahip olması çok önemlidir.

Su temini şebekesindeki basıncın doğrudan okunması için standart ölçüm manometreleri, uygun birimlerde kalibre edilmiş standart bir lineer ölçek ile kullanılır.

Servis önerileri

SNiP'nin gerekliliklerine göre, ısıtma ağındaki cihazların çalışabilirlik kontrolü ve tüm yardımcı ekipmanların durumu yılda en az bir kez yapılmalıdır.

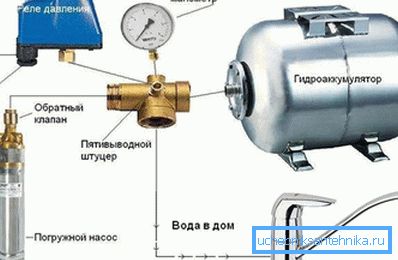

Bu test sırasında, her şeyden önce, su temin sistemindeki sızıntıların varlığı ve ortaya çıkan basınç düşüşü belirlenir. Tüm sızıntılar tamir edildikten sonra, ana hidrolik akümülatöre monte edilen manometre ile gösterildiği gibi su besleme sistemindeki basıncın kontrol edilmesi gerekecektir.

Sistemin normal çalışmasında, bu cihazın okunması asgari değere (Pmin) yakın olmalıdır. Pmin'den (% 10'dan fazla) fark edilebilir bir farkla, ağınızda çalışan pompa ekipmanını açarak basıncı istenen hıza çıkarmaya çalışmanız gerekecektir. Isıtma şebekesindeki su basıncı artarsa ​​(pompa durdurma rölesi tetiklendikten hemen sonra), tekrar basınç ölçümleri yapmak gerekir, ancak şimdi kapatma modunda. Belirtilen parametre, önceki duruma benzer şekilde, Pmax değerinden% 10'dan fazla farklılık göstermemelidir.
