Boru hattında basınç kaybı

Bu konudaki aşinalıkların, sadece su temin sistemini kendi evlerinde kendi başlarına monte etmek isteyenler için ilgi çekici olabileceği konusunda bir rezervasyon yaptırınız. Yüklenicinin her şeyden önce, boru hattındaki basınç kaybının, kuyu pompası gücünün seçilmesi gerektiği dikkate alınarak, sistemdeki suyun basınç düşüşünün bir göstergesi olduğu dikkate alınmalıdır.

Tamamen fiziksel bir bakış açısına göre, bu kayıplar, bir akışkan bir boru hattı boyunca hareket ettiğinde, akımının şu andaki karakteristiklerine bağlı olarak büyüklüğünün, akımına belirli bir direncin mevcut olduğu gerçeği ile açıklanmaktadır.

• çalışma borusu çapı (azalan çap ile, direnç artar);
• su akış hızı, direncin arttığı bir artışla;
• borunun yüzeylerinin kalitesi, sıvı ile doğrudan temas halinde.

Kesinlikle doğrudan bir boru hattı boyunca hareket ederken bile, su akışının bir miktar engellenmeye maruz kaldığını ve toplam uzunluğundaki bir artışla, suyun geçişine karşı toplam direncin çok önemli olabileceğini unutmayın.

Düz bölümler

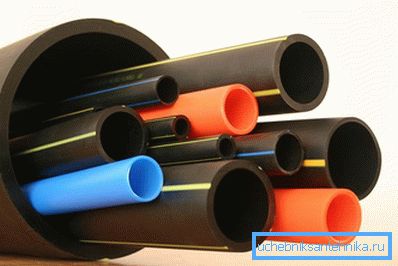

Önünüzdeki görevi çözmek için, en kolay yol, ihtiyacınız olan tüm verileri doğrudan elde edebileceğiniz özel tablolar ve hesaplama formülleri kullanmaktır. Şu anda, modern polimerlerdeki ürünlerin giderek artan bir şekilde boru hatlarını döşemek için kullanıldığını unutmayın.

Bu malzemelerden üretilen borular arasında şunlar dahil edilebilecek olağanüstü performans özellikleri bulunur:

• düşük ağırlık ve kurulum kolaylığı;
• aşındırıcı etkilere karşı direnç;
• Su akışına karşı düşük direnç sağlayan, kullanılan malzemenin yapısının yumuşaklığı.

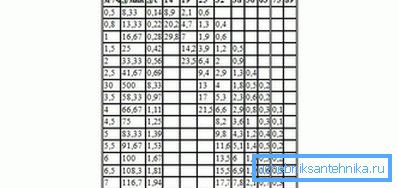

Bu bağlamda, akışkan akışı ile ilgili veriler düşünüldüğünde, plastik boruları seçtik. Aşağıdaki tablo, her 100 metrelik su borusu için basınç kaybı değerlerini göstermektedir. Ayrıca, su basıncı çeşitli birimlerde belirtilmektedir (metre su sütununda, ayrıca litre ve saniye olarak).

İpucu! Çelik borularda veri elde etmek için tabloda belirtilen değerleri 1,5 ile çarpmalısınız.

Yerel direnç için muhasebe

Boru hattındaki lineer kayıplara ek olarak, güç akışına (tees, dirsekler, valfler, valfler, vb.) Dallanma elemanları ve ayarlamaları içeren sözde “lokal dirençleri” ile ilişkili kayıplar da olabilir. İçlerindeki kayıpların büyüklüğü, su akışının hızına ve elementin kendisinin konfigürasyonuna bağlıdır.

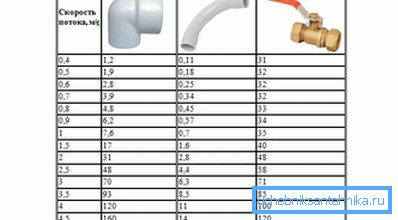

Aşağıdaki tablo, en yaygın yerel dirençlerde (su kolonunun santimetresinde) basınç kayıplarına ilişkin verileri göstermektedir:

Hesaplama için formüller

Su akış miktarını hesaplamak için aşağıdaki formülü kullanabilirsiniz:

Q = V? S,

“Q” ile kastedilen su akışı (m3 / s olarak), “S” ile borunun kesit alanıdır (metre kare) ve “V” su akışının hızıdır (saniyede metre cinsinden). S = ?? D2 / 4 klasik formülünü kullanarak kesit alanını hesaplayabilirsiniz, burada D boruda kullanılan boruların çapıdır.

İstenilen değerin değerinin yaklaşık olarak hesaplanmasından sonra, herhangi bir yerel direnç örneğindeki basınç kaybının toplam (toplam) kayıpların sadece küçük bir oranı olduğunu göreceksiniz. Su kanalının daraltılmasından dolayı, su kanalının daraltılmasının neden olduğu artan akış hızıyla hafifçe artmaktadırlar.

Bu durumda sıvı akışını artırmaktan kaçının, çok kolay bir şekilde yapabilirsiniz. Bunu yapmak için, gelecekteki su borusu için daha büyük çaplı bir boru seçmeniz gerekecektir, bu da yerel dirençleri pratik olarak görmezden gelmenizi sağlayacaktır.

En genel durumda, su kaynağındaki kayıp hesaplaması, yerel direncin 2 ila 4 m3 sıvı akışına sahip olacağı şekilde yapılmalıdır. Düz kısımlarındaki kayıpları hesaba katarak toplam değeri yaklaşık 5 m3 olabilir.

video

Bu video, yatay boru kesitindeki basınç kaybının nasıl hesaplanacağını açıklar.
