Boru kendisi için boru bükücü

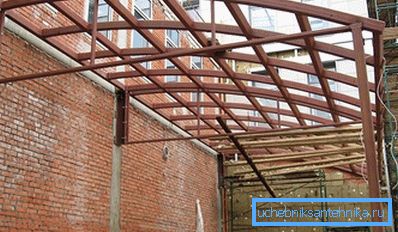

En çok talep edilen malzemelerden biri, en farklı tipte inşaat işleri yapılırken metal borulardır. Özellikle dikdörtgen şekilli tüplerden bahsediyoruz. Hanede, arbors, baraka ve uzantılardan çeşitli tasarımlar yapmak için kullanılırlar. Ve onlarla uğraşan herkes, bu boruları bükmenin oldukça sık olduğunu biliyor.

Sorun çeşitli yollarla çözülebilir, bunlardan en etkili olanlarından biri boru bükücüsüdür. Bu özel araç inşaat piyasasında sorunsuz bir şekilde bulunabilir. Ancak, bu tür cihazların fiyatının genellikle oldukça yüksek olduğu söylenmelidir.

İpucu! Profesyonel aktivitelerden bahsetmiyorsak, onu kurtarmak için boru için kendi ellerinizle boru bükücüsü yapmak çok daha uygun olacaktır.

Uygulama kapsamı

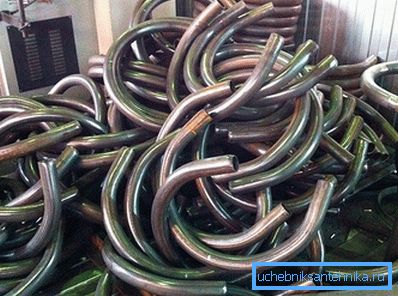

Sorunun en eksiksiz anlaşılması için, tam olarak bükücünün kullanıldığı yerler hakkında birkaç kelime söylemek gerekir. Yukarıda belirtildiği gibi, bu cihazların ana uygulaması, borunun bükülmesinin genellikle gerekli bir işlem olduğu inşaattır. Asıl sorun, özel adaptasyon olmaksızın bu sürecin uygulanması son derece zordur. Bir duvar kıvrımı olmadan bir profili bükmek neredeyse imkansızdır ve diğer herhangi bir boru olabilir. Ancak, bir boru bükücüsü kullanırsanız, borunun daha sonra herhangi bir sorun olmadan 180 dereceye kadar bir açıda bükülmesini sağlayabilirsiniz.

Bükücüler nelerdir?

Ne tür boru bükücüler bulunabilirse, burada bu özel cihazın birkaç çeşitinin bulunduğunu ve bunların çeşitli şekillerde farklılık göstereceğini söylemek gerekir.

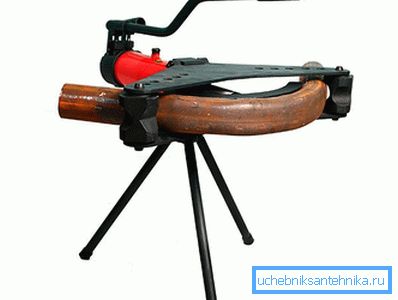

• Öncelikle, ekonomik kullanım için profesyonel modelleri ve seçenekleri bulabileceğiniz gerçeğinden söz ediyoruz. Sadece boyutlarında değil, çalışma prensiplerinde de farklılık gösterirler. Bu, profesyonel modellerin genellikle bir elektrik motoru tarafından çalıştırıldığı ve hidroliklerin çalışma sırasında kullanıldığı anlamına gelir, ancak ev tipi boru bükme makineleri büyük olasılıkla kişinin kas gücüne bağlı olarak mekanik ve iş olacaktır. Tahmin edilmesi kolay olduğundan, manuel boru bükücüsü, profesyonel muadillerinden çok daha küçük ve daha ucuz olacaktır.
• Bahsedilen farklılıklara ek olarak, boru bükücüler ile çalışabilecekleri boru çaplarının farklı olduğu da söylenebilir.
• Modeller ayrıca katlanma şekline göre farklılık gösterir. Bu yüzden arbaletny, spring ve segment tipi boru bükücüler ayırt etmek mümkündür.

Çalışma prensibi

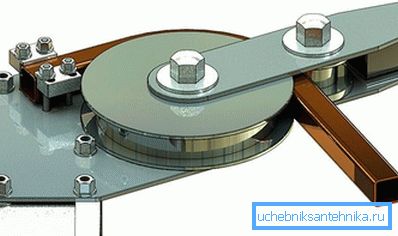

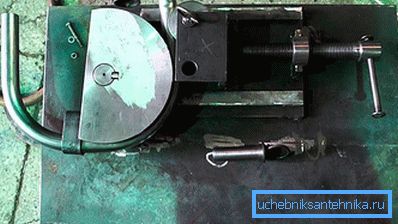

Manüel boru bükme aleti gibi bir aleti bir araya getirme işlemine geçmeden önce, operasyonunun prensibinin dayandığı hakkında birkaç söz söylememiz gerekir. Ancak, nokta, makineye yerleştirilen borunun, ya belirli bir yüzey yarıçapına sahip yuvarlak bir şablon etrafında bükülmesi ya da bükülmenin, bir yandan yüzeyindeki tek biçimli mekanik basıncın bir sonucu olarak meydana gelmesidir. Çoğu durumda, üretimin daha kolay olması nedeniyle ikinci seçenek tercih edilir. Aşağıda tartışılacaktır.

yapma

Boru bükme için yüksek kaliteli bir makine yapmak için çalışmalar aşamada yapılmalıdır.

eğitim

Çoğu durumda olduğu gibi, yüksek kaliteli işlere ihtiyacınız varsa, dikkatli bir hazırlıkla başlamalıdırlar. Ve burada sadece ihtiyaç duyulacak malzemelerin hazırlanmasına duyulan ihtiyaçtan değil, tüm gerekli araçların mevcut olmasına dikkat etmemiz gerekiyor.

Malzemeler ve aletler

• Metal köşe. Makine çerçevesinden kendiliğinden yapılacaktır. Yine de aynı şekilli tüpler gibi farklı bir malzeme kullanabilirsiniz.
• Üç adet döner şaft yatağına ihtiyacınız olacak. Hazır için arama yapabilirsiniz, ancak bunları kendiniz yapabilirsiniz.
• Çeşitli cıvata ve çubuklar gibi bağlantı elemanları olmadan yapamazsınız.
• Metal disk kesmek için Bulgarca.

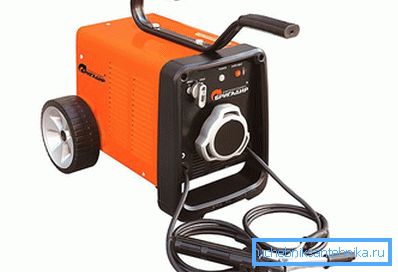

• Kaynak makinesi.
• Ölçme cihazları (rulet, açı, seviye vb.).
• İş aleti (anahtarlar, tornavidalar, çekiç vb.).

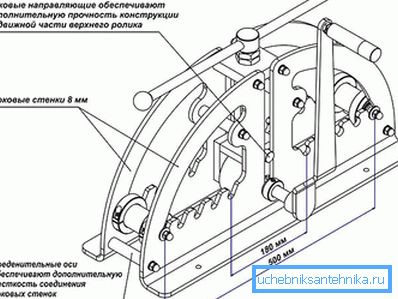

Ayrıca, gelecekteki fikstürün çizimlerini bağımsız olarak veya özel literatürden ödünç almak gereklidir. Böylece, hazırlık aşamasında, derhal montaj sürecini önemli ölçüde hızlandıracak tasarımın nüanslarını belirlemek mümkün olacaktır.

çerçeve

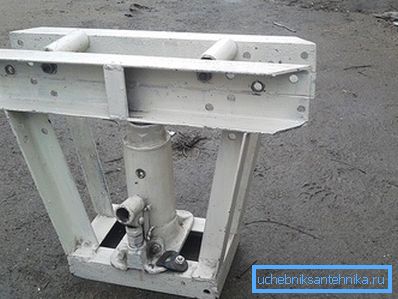

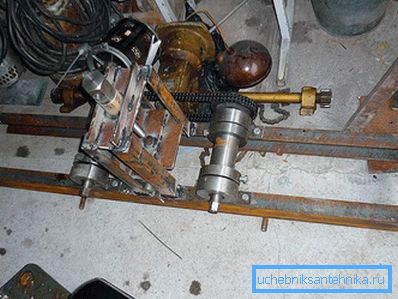

Tüm hazırlık adımları tamamlanırsa çalışmaya devam edebilirsiniz. İlk önce bir rulman çerçevesi bükücüsü yapmanız gerekir. Zor bir şey yok. Metal açı veya borulardan yapılmıştır. Malzeme öğütücüler kullanılarak kesilir ve yapısal elemanlar kaynak ile sabitlenir. Çerçevenin fiziksel boyutlarının kişisel değerlendirmelere göre seçilebileceği, ancak aynı zamanda en uygun çerçeve yüksekliğinin, çalışacak kişinin kemerinin birkaç santim üzerinde olması durumunda da eklenebilir.

İpucu! Geometri terimlerini kullanırsak, o zaman çerçeve büyük ve paraleldir. Diğer seçenekleri kullanabilseniz de.

şaftlar

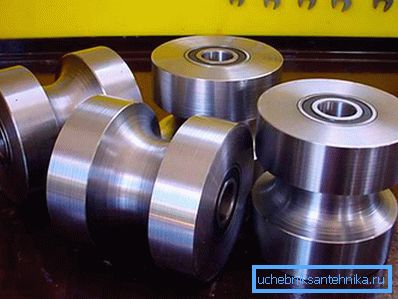

Ana çerçeve hazır olduktan sonra, dönen şaftlar buna eklenir. Bu amaçlar için, çerçeveye cıvatalarla veya kaynakla tutturulmuş olan tespit kelepçelerini kullanabilirsiniz. Genel anlam şudur ki, iki şaft, çerçevenin üst düzlemi boyunca sabitlenmelidir. Şaftlar bağımsız olarak yapılırsa, örnek olarak, bilyeli yatakların her iki tarafa konulduğu istenen uzunlukta çelik hurdası verebilirsiniz.

Ardından, üçüncü milin montajı için küçük bir yardımcı yapı yapmalısınız. Fikir, dikey bir düzlemde hareket ettirilebilecek şekilde kurulması gerektiğidir. Bunu yapmak için ayarlanabilir yüksekliğe sahip özel bir metal çerçeveye bağlanır. Döndürmek için bu şafta bir sap eklenmiştir. Tasarımın daha fazla güvenilirliği ve cihazla çalışmayı kolaylaştırmak için, tüm şaftlar ayrıca bir zincir şanzıman vasıtasıyla birbirine bağlanabilir. Bunu yapmak için, yıldızlar şaftlara kaynaklanır. Sonuç, bunlardan birini döndürdüğünüzde, her üçü de döndürecektir.

İşin tamamlanması

Çalışmanın son aşaması olarak, tüm cihazın harici işlenmesini yapmak mümkündür. Bu onun resmini veya başka bir antikorozif bileşimle kaplanmasını ifade eder. Esas olarak metal kullanılan cihazların üretimi için, bu işlem gereklidir. Bundan sonra, boru bükücü hazır olarak kabul edilebilir.

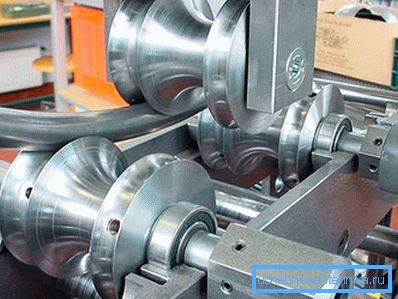

Cihaz aşağıdaki gibi çalışacaktır:

• Bir tripod üzerine monte edilen şaft yükselir.
• Çerçeve ile iki şaft arasına bir boru yerleştirilir.
• Üst şaft borunun düzlemine düşer ve yüzeyde hafif bir basınçla sabitlenir.
• Sapı kullanarak, mil döner ve boru, küçük bir bükme yarıçapı elde ederken, yan tarafta belirli bir yükü alan şaftlar arasında hareket eder.
• Daha sonra şaft biraz daha sıkılır ve boru ters yönde çekilir ve bükülme yarıçapı artar.
• Boru gerekli bükme yarıçapını alıncaya kadar prosedür tekrarlanır.

Uyarlamayı geliştirmek ve onunla çalışmayı kolaylaştırmak için bunu ekleyebilir, makineye bir elektrik motoru bağlamak oldukça faydalı olacaktır. Kullanımı sayesinde, çalışma çok daha hızlı ve daha kolay gerçekleştirilecek, ancak aynı zamanda güç şebekesine ve sayaçtaki ekstra kilowattlara da bağlantı sağlanacaktır.

Manuel boru bükücüyü yapmak oldukça basittir. Üstelik, bu sayede oldukça iyi bir tasarruf sağlayabilirsiniz, çünkü üretim için tüm malzemeleri satın alsanız bile, konu fiyatı bitmiş seçeneğin satın alınmasından birkaç on ruble daha az olacaktır. Gerekli tüm gereçler ve materyaller el altındaysa ve tüm bunlarla uğraşırken bazı tecrübeler varsa, haftasonu boyunca iş yapılabilir.

Sonuç olarak, boru bükme makinelerinin imalatındaki çalışmanın potansiyel olarak travmatik olduğunu ve bu nedenle güvenlik düzenlemelerinin zorunlu olduğunu ve sıkı bir şekilde takip edilmesi gerektiğini belirtmek gerekir.

Diğer boru işlemlerini açıklayan makaleleri okuyun:

• Bakır boru nasıl bükülür.
• Profil borusu nasıl kaynak yapılır.
• Elektrik kaynak boruları nasıl pişirilir.

video

Videonun yazarı, hurda alım istasyonunda satın alınan metalden manuel boru bükücüsü yaptı. Bu videoda, böyle bir boru bükücünün montajı için talimatlar.

Bu video, garajda basit bir boru bükücüsünün nasıl yapıldığını gösterir:
