Boru kesimi nasıl yapılır: uygulama prensibi
Çeşitli amaçlar için boru hatları için, malzemelerin ayarlanması gerekir ve günümüzde bunun için çeşitli parçalanma yöntemleri kullanılabilir, örneğin boruların en hassas işleme parçalarından biri olarak lazerle kesilmesi. Bunun temeli, alevsiz kesim olarak adlandırılabilecek başka yöntemler de vardır, yani bu, bir gaz brülörü veya benzin kesici gibi torçların kullanılmadığı anlamına gelir, bu da uygunluğu hassas bir şekilde arttırır.
Bu makalede, videoların tematik bir tanıtımını yapmanın yanı sıra, bu birimler hakkında ve bunların nasıl kullanılacağı hakkında konuşacağız.
Boru parçalanması
Not. Evde kendi ellerini kesmek için en kolay araç metal için demir testeresi olarak adlandırılabilir. Ancak böyle bir alet sadece küçük bir kesite sahip profilleri kesebilir, ayrıca, bir tuval yardımıyla, tüm çevre boyunca düz bir çizgiyi korumak çok zordur, bu nedenle, bu yöntemi dikkate almayacağız.
Ekipman türleri
- Boruları kesmek için kullanılan bu ekipman, üstteki fotoğraf makinesinde olduğu gibi, makine mühendisliğinde, jeolojik keşif, petrol, gaz ve cevher hazırlama endüstrisinde son derece gerekli olan boruların, kolonların ve boru hattının çeşitli parçalarının torna işlenmesini üretebilir. Bu makine aşağıdaki parametreleri dikkate alarak seçilir: mil deliklerinin enine kesiti; iki merkez arasındaki mesafe; işlemek için bir parçanın maksimum kısmı; diş çekme için yarı otomatik bir makinenin varlığı veya yokluğu; Yatağın stabilitesi.

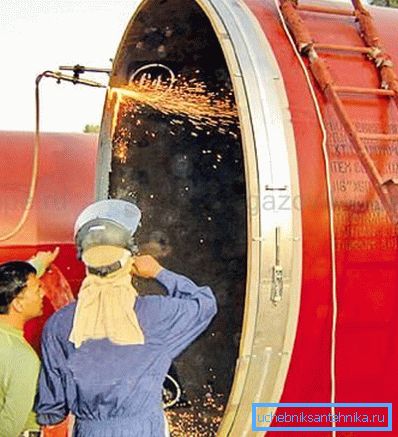

- "MONARCH BAND MACHINE" borularını kesmek için bant makinesi, boru hattı zaten bir hendekte olduğunda veya işleme sırasında boş alan sıkıntısı olduğunda kullanılır. Paslanmaz bandın sadece 153 mm olması dikkat çekicidir, ki bu da büyük bir kesit için neredeyse göz ardı edilebilir. Bu tür bir ekipmanla terbiye edildiklerinde, çap 159 mm ila 1529 mm arasındadır ve ek olarak, makine borunun kuvvetli şekilde deforme olmuş bir ucundan bile pah yapabilir.
- Bu tür istasyonlar siyah ve paslanmaz çelik kütükler için kullanılır ve burada otomatik bir istasyon tarafından kesilmek üzere beslenen yuvarlak, kare ve dikdörtgen kesitli küçük ve büyük çaplı şekilli bir borunun kesilmesi gerçekleştirilir.. Ek olarak, otomatik hat, hazır parçalar biriktirebilen bir boşaltma istasyonu ile donatılmıştır.
| çap | aa | 10-100 |
| Kare ve dikdörtgen profil kesiti | aa | 1010; 6585/1510; 10060 |
| Duvar kalınlığı | aa | 1-5 |
| uzunluk | aa | 4000-8000 |
| Kesim uzunluğu | aa | 340-8000 |
| Bir testere kafası için tahrik (motor) gücü | kW | 3.3 |
| Disk çapı | aa | 270-350 |
Otomatik disk kesim hattı
- Axxair CC121fs, çapaksız dikey kesme, 0.25 mm maksimum sapma yeteneğine sahiptir ve kelepçe sayesinde, ince duvarlı boruları keserken bile deformasyonu önleyebilirsiniz. Bu tür mekanizmalar oldukça kompakttır ve düşük ağırlıklıdır, bu da sadece atölyede değil, şantiyede de kullanılmalarını sağlar. CC serisi, kesme işlemini kolaylaştıran bir döndürme sisteminin manuel tekerleği ile donatılmıştır ve ayrıca orbital kaynak ile tamamlanmıştır.
- FIN gibi bir boru kesme aracı&FICEP, boyutlara göre parçalanma, çeşitli şekillerin kesilmesi ve pah kırma için tasarlanmıştır.
| Model, dizi | PB |
| CNC ekseni (adet) | 6 |
| Olası çap (mm) | 060-01420 |
| Duvar kalınlığı: hava plazma (mm) | 5-25 |
| Duvar kalınlığı: gaz (mm) | 5-10 |
| Muhtemel uzunluk (mm) | 800-12000 |
| Maksimum ağırlık (kg) | 6000 |
| Olası kesişme açıları | 20-160 mi? |
| Sıkma cihazı | 5 kapmak |
| Bir açıda pah | 30-150 mi? |
| Elektronik klip tutucu | 1 set |
| Boyuna hareket (Y ekseni): strok değeri maks. Konumlandırma hızı konumlandırma hassasiyeti | 12.000 mm 10,000 mm / dak 0,3 mm |
| İleri ve geri hareket (X ekseni): strok değeri maks. Konumlandırma hızı konumlandırma hassasiyeti | 600 mm 1500 mm / dak 0.2 mm |
| Yukarı ve aşağı hareket etme (Z1 ekseni): strok değeri maks. Konumlandırma hızı konumlandırma hassasiyeti | 560 mm 1500 mm / dak 0.2 mm |
| Boru dönüşü (eksen?): Dönme açısı dönüş hızı konumlandırma doğruluğu | 0-8 rpm ile sınırlandırılmamış 0,2 ° |
| Meşale radyal strok (eksen? 1): eğim açısı eğim hız konumlandırma hassasiyeti | ± 45 ° 0-18 devir / dak 0.2 ° |
| Pah için torç eğimi (eksen? 2): eğim açısı eğim hızı konumlandırma hassasiyeti | ± 60 ° 0-18 devir / dk 0.2 ° |
| Renkli dokunmatik ekran | 1 set |
| Gaz kesme meşale | 1 set |
| Boru destek modülü | 6 adet |
Teknik Özellikler FIN&FICEP
oluk
Açıklama. Üst şekilde, değer: a, çıkarma açısıdır; P kalın körleme; d - kesme veya bacak derinliği; w - kalın genişliği; H toplam kalınlıktır.
İş parçasını pahlamak için sadece üç yol vardır - bunlar sırasıyla V, K, Y olarak etiketlenebilen X-şekilli, Y-şekilli ve J-şekilli metotlardır - talimatlara izin verir (ayrıca bakınız, kanalizasyon için dökme demir borular: avantajlar ve çeşitli kurulum teknikleri.
Pah kırma işlemi mekanik ve termal olmak üzere iki şekilde gerçekleştirilir ve yöntemin seçiminde ana rol fiyat değil, nihai sonuçtur. Bu nedenle, en tercih edilen yöntem mekanik işlem olarak adlandırılabilir, çünkü bu durumda işlem prosesi, malzemenin kimyasal ve fiziksel özelliklerinden etkilenmez.
Mekanik yöntemin daha fazla zaman almasına rağmen, ısıl işlem çok daha ucuz ve kendi ellerinizle yapılabilse de, termal etki alanının tam yokluğu önemli bir avantajdır.
Sonuç
Anlayacağınız gibi, boruların alevsiz kesilmesi ve bunların işlenmesi (pah kırma) çok daha pahalıdır, fakat işleme kalitesi her zaman artar. Tabii ki sıradan su tesisatı veya ısıtma sistemi kurarsanız, yüksek doğruluk işe yaramaz, ancak endüstriyel üretimde büyük önem taşımaktadır (ayrıca Dökme demir kanalizasyon boruları makalesine bakınız: türleri ve 4 temel çalışma kuralları).
