Boru parçası: çeşitleri ve özellikleri

Çoğu zaman, katlanabilir boru hatlarının montajı dişli bir bağlantı kullanılarak gerçekleştirilir. Kolaylık için, borularda kullanılan tüm dişler standartlaştırılmıştır. Daha sonra, onların temel özelliklerini, türlerini, uygulama yöntemlerini ve boyutlarını dikkate alıyoruz.

türleri

karakteristikleri

Herkes bir ipliğin neye benzediğini bilir - bu, sabit bir zift ve kesite sahip olan bir sarmal oluk dizisidir. Silindirik veya konik şeklin yüzeyine uygulanabilir.

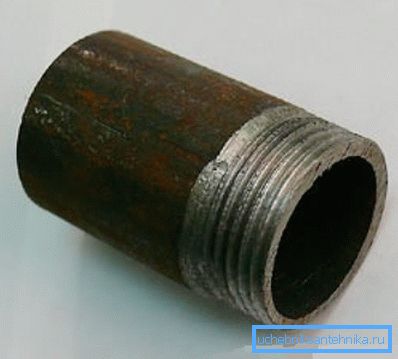

Borulara gelince, boru hattının katlanabilir montajını sağlamak için çeşitli amaçlarla ürünlerde kesim kullanılabilir. Çoğunlukla evsel su temini ve ısıtma sistemlerinde bulunur.

Temel özellikleri aşağıdaki göstergelerdir:

• konum;
• Birim boyut ölçümü;
• yön;
• Konu Şekillendirme Profili;
• Ziyaret sayısı.

Boruların dişli bağlantısının GOST 6357-81'e göre düzenlenmiş oldukça tecrit edilmiş standartlar grubu olduğuna dikkat edilmelidir.

Dikkat edin! 6 inçten daha büyük bir kesite sahip boru hatlarının kaynağı, kaynak ile yapılmalıdır.

Whitworth

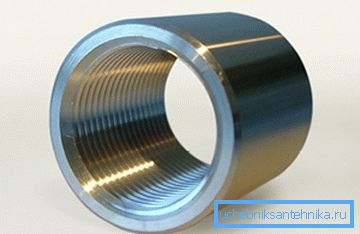

İnç oymacılığı metal borulara ve ayrıca katlanır tipte metal ve plastik boru bağlantılarına uygulanır. GOST'ye göre, ana özellikleri perde ve çaptır.

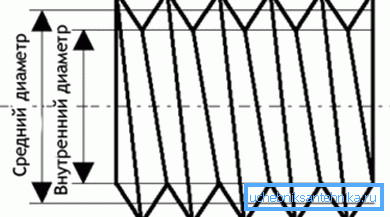

Dahası, bu parametre şu şekilde anlaşılabilir:

• Dış çap - sırtların üst kısımlarında bulunan üst zıt noktalar arasındaki mesafe.
• İç - olukların girintileri üzerinde bulunan alt zıt noktalar arasındaki mesafe.

Bu parametrelerdeki fark profil yüksekliği ile belirlenir.

Adım, tahmin etmek zor olmadığı için - bu bitişik dönüşler arasındaki mesafedir. Bu parametre, dişli bölümün tamamı için her zaman aynıdır. Bu durumda tüm boyutlar inç cinsindendir.

Aşağıdaki tabloda mm cinsinden boru dişi boyutları gösterilmektedir:

Dikkat edin! Diğer boyutlar GOST 6357-81 boru dişlerini içerir.

Günlük yaşamda, aşağıdaki kesme türlerine sahip borular sıklıkla kullanılır:

• İnç başına 14 iş parçacığı adımı ile:

• çap 3/4?
• 1/2?

• çap 1 1 - 4;
• 1?
• 2a;
• 1 1/2?

metrik

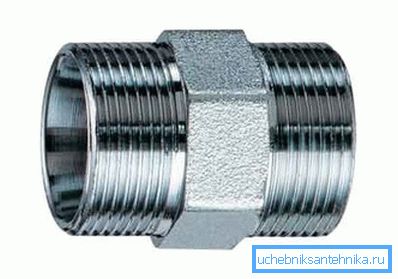

Metrik kesmenin ana özellikleri, inç ile aynı - çaplar ve dönüşler arasındaki mesafe. Ancak, bu durumda, metrik diş, boru dişinden nasıl farklıdır?

Aslında, çok az fark vardır, ana olanlar aşağıdaki noktalardadır:

• Profil şekli tarak. İnç profili daha “keskin” dir.
• Metrik boyutları milimetre cinsindendir. Bununla birlikte, kolaylık sağlamak için, boru dişlerini mm olarak dönüştürebilirsiniz.
• İnç tasarımında bir adım, mm cinsinden değil, dişlerde - inçlik bir ölçme hattına uyan olukların sayısı olarak kabul edilir. Örneğin, standart su borularında “adım” ın iki versiyonu vardır:

• 11 dişte (2.31 mm);
• 14 iş parçacığında - (1,8 mm).

Diğerleri için, boru ve metrik dişler farklı değildir.

Dikkat edin! Tüp inçlerin boyutu normalden farklıdır. Böyle bir inç, 2.54 değil, 3.33 santimetredir.

boyutlandırma

Metrik diş ve boru aynı araçlarla ölçülür:

• kalibre;
• Kumpas;
• Combs.

Bu nedenle, inç ve metrik tasarım için bu parametrelerin ölçülmesi için talimat aynı görünüyor. Ayrıca, calibre olarak, bilinen parametrelere sahip bir birleşimi veya birleştirme kullanabilirsiniz.

Bobinler arasındaki mesafenin ölçülmesi oldukça basittir - cıvatayı parçanın içine vidalamanız veya üzerine somunu vidalamanız gerekir. Vidalama işlemi zorluklara neden olmazsa ve aynı zamanda cıvata veya somun sıkıca oturursa, boru üzerindeki dönüşlerin mesafesi cıvata üzerindeki bu parametreye karşılık gelir.

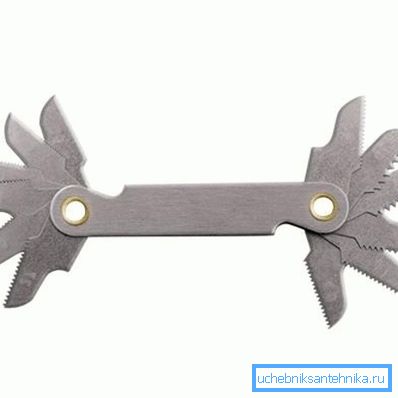

İplik ölçer daha da kolay çalışır. Bu araç, bir dizi tırnak dosyasını andıran ölçüm plakaları içerir. Bu tırnak dosyaları, bobinlerle bölüme uygulanır. Profil eşleşirse, kesme değeri alet plakasında belirtilen değere karşılık gelir.

Dikkat edin! Bir kumpas ve bir mikrometre ile, sadece dış çap ölçülebilir. Bu nedenle, bu amaç için en iyi araç ölçü ve ölçüdür.

Uygulama Yöntemleri

Bugün iki kesme yolu var:

• mekanik;

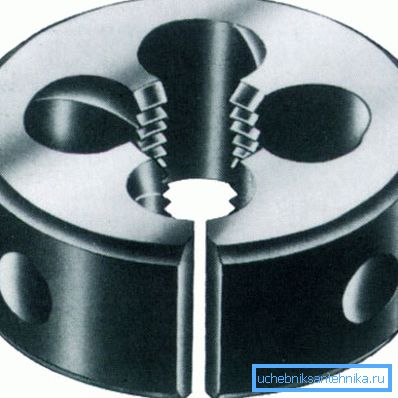

• Eller, kalıpların yardımıyla ve dokunun.

Manuel kesim teknolojisi şöyledir:

• Her şeyden önce, boruyu bir mengene içinde düzeltmek gerekir.
• Ardından, musluğun tokmağa yerleştirilmesi ve kalıp tutucudaki boru dişleri için bir kalıbın yerleştirilmesi gerekir.
• Daha sonra plaka boruya konulmalı ve musluk içine yerleştirilmelidir. Bundan sonra alet tutacaklarını çevirin.
• Gerekirse, kesme işlemi, boru gövdesini istenen derinliğe kadar kesmek için birkaç kez tekrarlanmalı ve düzgün bir profil yüksekliği sağlanmalıdır.

Tabii ki, mekanik kesme yöntemi, yani. bir tornada, daha yüksek kalite sağlar. Bu nedenle, atölyede iplikler uygulamak zorundadır, bunun yanında, bir turnerın benzer hizmetlerinin fiyatı, kural olarak, oldukça uygun maliyetlidir.

Sonuç

İç hat boru hatlarında dişli bağlantı çok popülerdir. Bununla birlikte, borulardaki yivli bölümün, uyumlu armatürleri ve boru hattı için diğer parçaları seçmek için bilmeniz gereken çeşitli parametrelere sahip olabileceği akılda tutulmalıdır.

Benzer bilgiler referans kitaplarındaki tablolardan elde edilebilir veya bağımsız olarak ölçülebilir. Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
