Boru silindirik ipliği: ana teknik özelliklerin bir

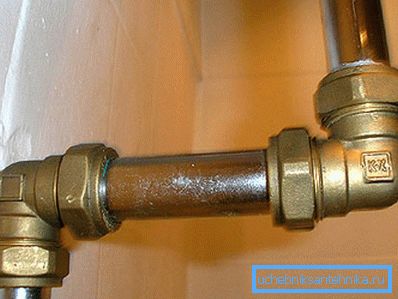

Bu güne dişli bağlantı en güvenilir ve kullanımı kolay olarak kabul edilir. Teknik özellikleri ve kesme yöntemlerini anlamak, onu daha verimli kullanmanıza yardımcı olacaktır. Ardından, bunun için gerekli tüm bilgileri sunuyoruz.

Ana hükümler

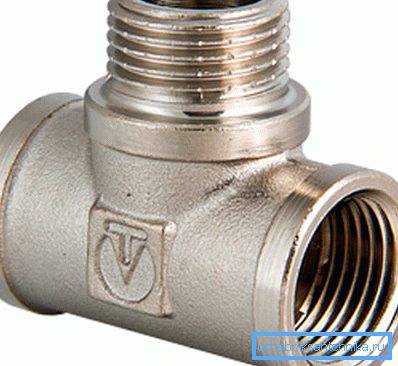

Bir iplik, belirli bir çapa ve tekrarlanan zifte sahip özel bir sarmal yiv dizisidir. Çeşitli boru ürünlerine bağlanmak için silindirik bir şeklin yüzeyine uygulanır.

Dişli bağlantının avantajları

Karşılaştırmalı tablo, alternatif yöntemlere göre vida sabitlemenin avantajlarını göstermektedir:

Gördüğünüz gibi, kaynağın uygulanması ve boru hattının sonraki durumu ile ilgili birçok dezavantajı vardır ve bağlantı parçaları metal yapılarda kullanılamaz. Tek bir parça harcama yaratan çekicinin fiyatı önemsiz olduğundan, iş parçacığının tek eksikliği oldukça koşulludur.

Teknik özellikler

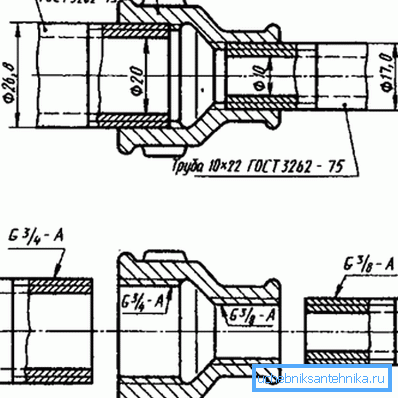

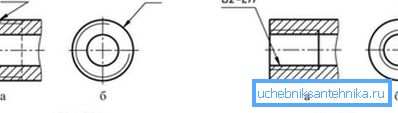

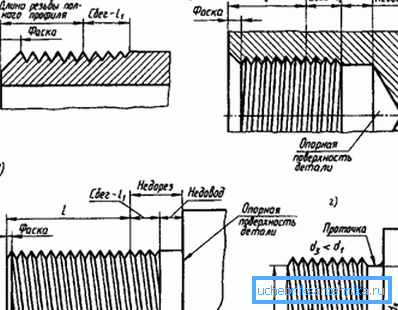

Şimdi GOST 6357 81'e göre düzenlenmiş bir boru silindirik dişinin ana parametrelerini ele alalım:

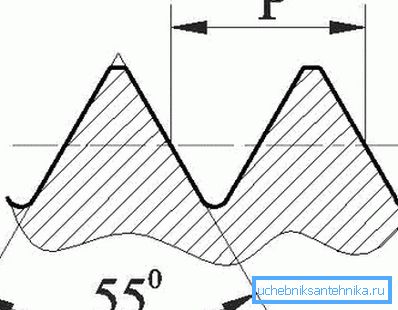

• Profil açısı. Bu kesme çeşidi, 55 dereceye eşittir.

• Dış çapı - dişli profilin en yüksek iki noktası arasındaki mesafe.
• İç çapı - dişli profilin en düşük noktaları arasındaki mesafe.
• Anma çapı - borunun sertliğini ve verimini hesaplamak için parametre. İnç olarak belirtilmiştir ve aşağıdaki gibi iç ve dış ile ilgilidir:

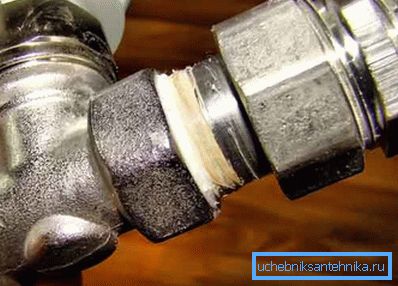

Dikkat: sıhhi tesisat bağlarken, dikkate alınan nominal çap tam olarak. Kalan veriler sadece dişli bağlantıların üretiminde gereklidir.

• adım - inç başına sarmal oluk sayısı. Değer alabilir: 11, 14, 19 veya

kontrol

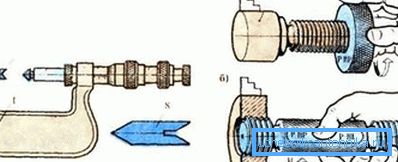

İplik geometrisinin doğruluğu iki yoldan biriyle kontrol edilir:

1. Kalibre. Ayarlanmış parametrelerle bir boşluk alınır ve yeni bir vida dişi üzerine vidalanır veya dahili bir bağlantı ise vidalanır. Hatalar ve tutarsızlıklar bulunursa, boşluk ürünün sonuna ulaşmaz.

1. Şablon. Bu durumda, kasa, düz bir plakanın ipliğe uygulanması gerçeği ile sınırlıdır ve eğer boşluk yoksa, ürün uygun kabul edilir.

İpucu: gerekirse şablon kullanmak için hızlı bir kontrol önerilir. Aynı kalibre ile kontrol, daha doğru olsa da, süreci önemli ölçüde geciktirebilir.

Kesme yöntemleri

İki iş parçacığı vardır:

mekanik

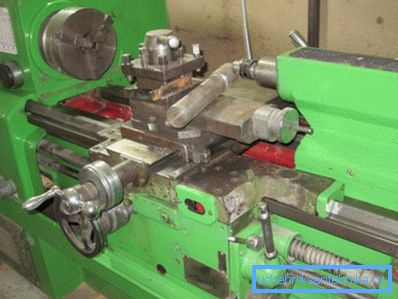

Özel makine ekipmanı yardımıyla gerçekleştirilmiştir:

• Kartuşta çelik kütüğü ayarlayın.
• Kaliper üzerinde kesiciyi sabitleyin ve istenen açı profiline ayarlayın. İş parçasına dik olarak ve iç - paralel için harici kesme takımı.
• Arabayı çalıştırırız ve kesimi kontrol ederiz.

Makine herhangi bir karmaşıklığın bir ürününü alacaktır, işi hızlı ve verimli bir şekilde yapmanıza izin verir, ancak her zaman elinizin altında olmayın. Bu nedenle, daha basit bir seçenek düşünmelisiniz.

manuel

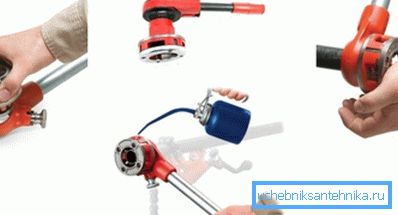

Kendine saygılı tesisatçıların her biri, dış dişleri kesmek için bir vida kalıbı veya boru kalıbı ve iç kısımları için bir musluğa sahiptir.

Bu tür araçlar planlarınızı her koşulda gerçekleştirmenize izin verir, bu yeterlidir:

• Boru vidası kalıbı üzerine uygun kesicileri ve kalıp veya musluk üzerindeki kolları takın.
• Ardından borunun ucunu hafifçe zımparalayın.
• Aleti ürüne veya ürüne sabitleyin.
• Yavaşça ve eşit olarak tam geçitlere kaydırın.
• Makineyi bitmiş dişe geri besleyin.

Her iki yöntem de bazı beceriler gerektirir, ancak bunlar oldukça uygun maliyetlidir.

Sonuç

Yüksek kaliteli ve dayanıklı sıhhi tesisat, dişli bağlantılar kullanılarak monte edilir. Bu, henüz geçerliliğini kaybetmemiş, zamana göre test edilmiş bir yöntemdir.

Yukarıda, mevcut Devlet Standartlarına göre silindirik bir boru dişinin olası teknik parametrelerini analiz ettik. Boru üzerindeki gerekli dişli yivlerin, makine, kalıp, kalıp veya musluk kullanılarak bağımsız olarak yapılması da önemlidir.

Bu makaledeki video, sunulan materyaller üzerinde doğrudan bir etkisi olan bazı ek bilgiler sağlayacaktır.

Dişli bağlantılar bilgisi bunları daha etkili bir şekilde kullanmanıza yardımcı olur.
