Borular için adaptörler nelerdir

Boru adaptörleri neredeyse her boru sisteminde önemli bir rol oynar. Aynı zamanda, ne amaçla olduğu önemli değildir: dış veya iç kanalizasyon, dış veya iç su kaynağı. Ürünleri bağlamak gerekirse, bunların kullanımı genellikle kaçınılmazdır. Günümüzde, çok sayıda teknoloji ve bunun sonucunda, örneğin dökme demir, PVC plastik, polipropilen, çelik ve benzeri gibi adaptörlerin yapıldığı birçok malzeme bulunmaktadır. Başlamak için, adaptörlerin bazı özelliklerini göz önünde bulundurun.

Adaptör Özellikleri

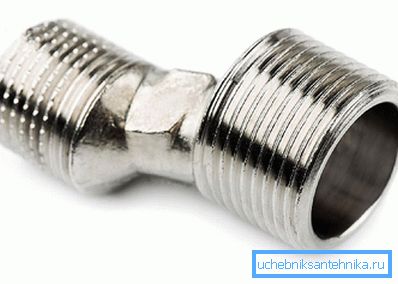

İki tür adaptör vardır: eşmerkezli ve eksantrik.

• Konsantrik - dikey boru hattı için kullanılır.
• Eksantrik - yatay boru hatları için kullanılır.

Kural olarak, bu tür adaptörler, endüstriyel tesislerde, gaz, petrol, kimyasal tesislerin çıkarılması için tesisatlarda kullanılır. Yukarıda bahsedildiği gibi, adaptörler farklı malzemelerden yapılmışlardır, örneğin çelik veya polipropilen, PVC de kullanılır. Çelik söz konusu olduğunda, metal adaptörlerin üretimi farklı tiplerde yapılır. Örneğin, orta agresif ve düşük agresif medya (petrol ürünleri, gaz vb.) İçin adaptörler karbon çeliğinden yapılır.

Eğer amaçlanan ortam agresifliğini arttırırsa, o zaman alaşımlı veya yüksek alaşımlı çelik kullanılır. Bu tip adaptörler yüksek teknik özelliklere sahiptir ve çalışma ortamlarının sıcaklığı 15 MPa'lık bir basınçta -70 ila +450 ° C arasında olabilir. Ancak, yıllar geçtikçe çelik boru hatlarının kullanım dışı olduğu söylenmelidir. Bunlar sırasıyla polipropilen borularla değiştirildi, adaptörler de aynı malzemeden yapıldı. Bu nedenle dikkatinizi polipropilen adaptörlere odaklamak gerekir.

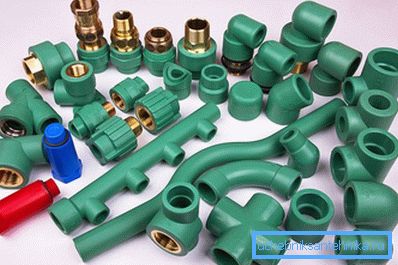

Polipropilen borular için adaptörler

Yani, polipropilen borular için ana bağlantı parçaları şunlardır:

• debriyaj,
• adaptörler,
• köşeler,
• tee ve haçlar,
• konturlar,
• kompanzatörler.

Şimdi her bir bağlantı parçasının ana özelliklerini ve kullanım kapsamını düşünün.

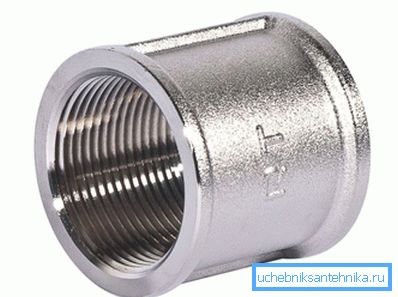

bağlama

Bu tip bir bağlantı parçası aynı boyutta iki boruyu birleştirmeye yarar. Bir fıçı şeklindedir. İç çapı, kullanılan borunun dış çapı ile tamamen tutarlıdır.

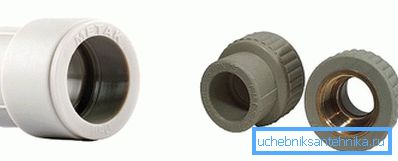

adaptörler

Bu adaptör, namlunun iki tarafındaki farklı bir iç çapın olması nedeniyle kuplajdan farklıdır. Ayrıca, polipropilenin bir iplikten metale bağlanması için adaptörler vardır. Bu tür adaptörler harici ve dahili vidalıdır.

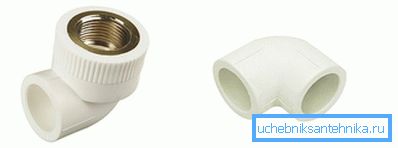

köşeleri

Her ne kadar polipropilen borular bükülmüş olsa da, borunun kapasitesinin önemli ölçüde azaldığı ve boru duvarının dışarıda daha ince hale gelmesinden dolayı, yapıda bazı değişiklikler meydana gelir. Bu sebeple, bükülme 45–90 ° C olabilen özel köşelere ihtiyaç vardır. Ayrıca, bir tarafta, bir karıştırıcı veya diğer durdurma valfleri ile bağlantı için bir iplik bulunan köşeler vardır. Köşeler hem iç hem de dış dişlere sahip olabilir.

Haçlar ve tee

Bazı boru sistemleri, birkaç boruyu tek bir yere bağlamayı gerektirir. Örneğin, boruyu yükselticiden iki zıt yönde almak gereklidir. Sadece bu amaçlar için özel haçlar veya tees vardır. Tees gibi teeslerin bir taraftan ya da diğerinden farklı çaplarda geldiğini belirtmek gerekir. Dahası, metal üzerinde iç ve dış dişlere sahip tees var.

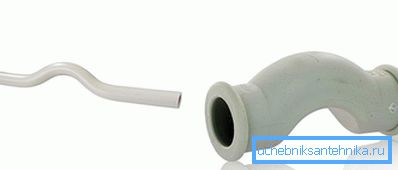

hatlar

Bazı ustalar, para biriktirmek için, birkaç kabileden benzer konturlar yaparlar. Bununla birlikte, teknolojik bakış açısıyla, iş hacmi azaldıkça, bu tamamen pratik değildir. Ayrıca, mümkün olduğu kadar az sayıda ek yeri ve boru ek yeri olduğundan emin olmak için çaba sarfetmek önemlidir. Bu yüzden boruyu çevrelemek için belirli bir virajlı özel konturlar var.

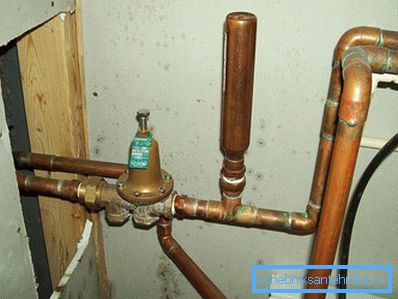

kompasatörleri

Bir kompansatör, çeşitli sıcaklık düşüşlerini absorbe etmenize ve sonuç olarak tüm sıhhi tesisat sistemine güçlü darbeler vermenize izin veren bir cihazdır. Basit bir şekli olmasına rağmen, kullanımı boru hattının daha uzun süre dayanmasını sağlayacaktır.

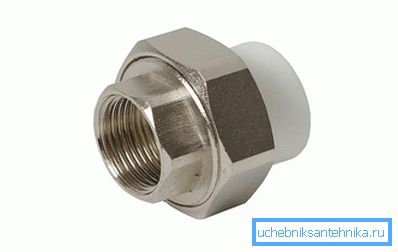

Amerikalı kadın

Bu, gövdeyi hızlı bir şekilde ayırıp bağlamanızı sağlayan özel bir dişli bağlantıdır. Hem ısıtma sisteminde hem de suda kullanılır. Amerikan somunu birkaç kez kullanılabilir. Bunu yapmak için, contayı değiştirin. Bir debriyaj veya kilit somunun aksine, kullanımı çok daha pratiktir. Bu sayede boruyu döndürmemek için hattın bağlantısını kesebilirsiniz. Polipropilen boruların kullanımının başlangıcında, bir yandan plastikte ve diğer yandan Amerikanın kendisini kullanarak yaygın kullanım bulmuştur.

Daha çok iç tesisat veya ısıtma sisteminde kullanılan adaptör çeşitlerini tartıştık. Şimdi açık su temin sistemi için kullanılan adaptörler için dikkat seçeneklerinize sunuyoruz.

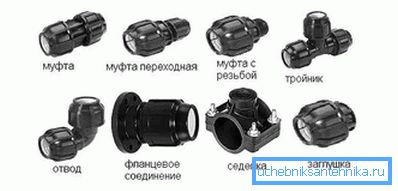

Açık su tedarik boruları PND için sıkıştırma adaptörleri türleri

Sıkıştırma bağlantılarının eksiksiz ürünler olduğunu belirtmek gerekir. Bundan çıkan sonuç, bir ürünün her bir öğesi bir ürün grubu içinde değiştirilebilir. Bir elemanın değiştirilmesinin gerekli olduğu durumlarda bu geçerlidir. Örneğin, eksenel fiksasyon için bir bölünmüş halka kullanılır. Dayanıklı, ancak aynı zamanda kırılgan poliamidden yapılmıştır. Halka arızalanırsa, fiting atılmalıdır veya benzer bir bağlantıdan yapılmış bir halka olmalıdır. Elbette armatürün tamamen değiştirilmesi tavsiye edilir. Şimdi ana sıkıştırma kaplin tiplerini düşünün.

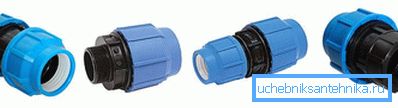

bağlama

Bu kavramalar, aynı çapta ve farklı borularda bağlantı yapmak için kullanılır. Ayrıca, metal bir dişe geçiş ile sıkıştırma parçaları vardır. Hem iç hem de dış dişlerle kuplaj yapın.

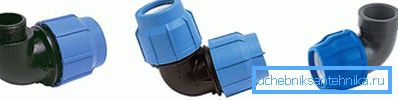

Köşe viraj

Boru hattının yönünü değiştirmek için köşe dirsekleri kullanılır. Dış ve iç dişli ile eğriler de vardır.

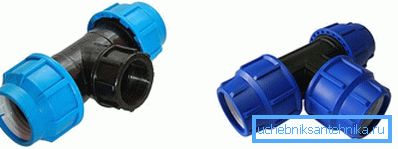

t şeklinde

Tee, 90 ° C'de yandan bir plastik boru tahsis edilmesine hizmet eder. Bu tür tees, her iki tarafta bir kavrama olduğunda, diğerinde - bir dış veya iç iplik üretilir.

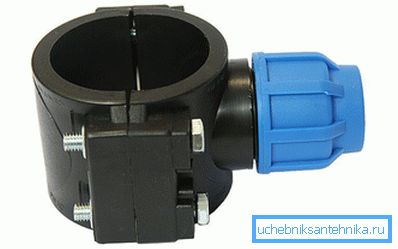

eyer

Bir hemşire, bir boruyu sıkıştıran iki yarıdan oluşan önemli bir bölümdür. Çoğu zaman bir bağ için bir kravat denir. Otoyolun içine düşmeniz gerekiyorsa, bu geçiş, teknik veya içme suyu tedarik sistemine hızlı ve güvenilir bir şekilde bağlanmanızı sağlayacaktır.

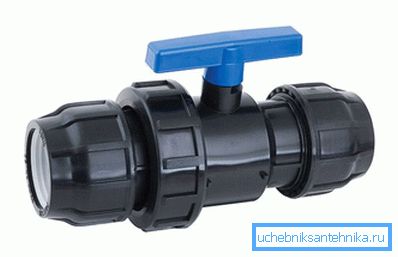

Entegre küresel vana ile geçiş

Bu tür bir bağlantı, bir bilyeli valf ile birleştiğinde, gövdeye yerleştirildikten sonra kullanılabilir. Tipik olarak, böyle bir geçiş rögarın içine yerleştirilir ve boru hattı eve gönderildikten sonra.

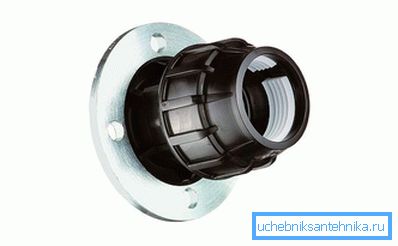

Flanş bağlantısı

Flanşlı bağlantı parçaları HDPE polietilen borularını metal ile birleştirmeye yardımcı olur. Flanş kuplajı iki ana tertibata sahiptir: montaj flanşı ve sıkıştırma flanşı. Sıkıştırma, borunun kendisinin sabitlenmesine izin verir ve montaj flanşı metal flanşın ucuna saplamalar veya cıvatalarla bağlanır. Bu durumda, flanşın boyutu ayrı ayrı seçilmelidir.

kapak

Bir süre için hat takılı ise, borunun ucuna bir fiş takılıdır. Özellikle boru geçici olarak susturulursa, bir bilyeli valf satın almaktan çok daha kârlıdır.

Bu nedenle, dış mekan su temini için kullanılan ana geçiş tiplerini dikkate aldık. Şimdi kanalizasyon sisteminin dönüşü.

Kanalizasyon sisteminde demir ve plastik bağlantısı için geçişler

Bir kanalizasyon sisteminin kurulması sürecinde, genellikle plastik ve dökme demir gibi farklı malzemelerin borularının bağlanması gerekir. Bunu etkili bir şekilde yapmak için, bu düğümleri hızlı ve basit bir şekilde bağlamanızı sağlayacak özel geçişler satın almalısınız. Bunu yapmak için, tasarımında farklılık gösterebilecek özel bir lastik manşet kullanın: iç ve dış geçiş için.

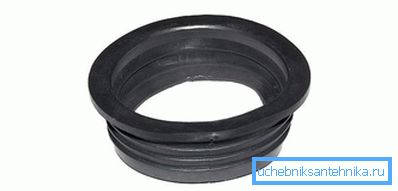

İç lastik geçişi

Kural olarak, istenilen çapta bir plastik boru monte etmenizi sağlayan bir dökme demir borunun soketine sokulur. Manşetin dış kısmının enine kesiti, demir soketin çapı ile tamamen tutarlıdır. Özel formdan dolayı, elde edilen bileşik oldukça yoğun olduğundan, bir dolgu macunu kullanmaya gerek yoktur.

Dış plastik adaptör (şişe)

Kanalizasyon hattında soket yoksa, harici bir plastik adaptör bağlantıya izin verir. Zaten plastik kanalizasyon sistemini döşemeye devam edebilirsiniz.

Plastik iç ve dış kanalizasyon için geçiş tipleri

Bağlantı parçaları, kanalizasyon borularını birbirine bağlamak için yaygın olarak kullanılmaktadır. Aynı zamanda iki türe ayrılırlar:

1. Evsel atıksu armatürleri.
2. Açık kanalizasyon için bağlantı parçaları.

Ayrıca bağlantı yönteminde farklılıklar vardır:

1. Kaynaklı. Bu bağlantı parçasında lastik conta yoktur ve dişlidir. Özel kaynak makineleri kullanılarak bağlanırlar.
2. Gümrük. Benzer şekilde, kaynaklı olduğu gibi, hiçbir iplik ve kauçuk contaya sahip değildir. Özel tutkal yardımı ile uçlara yerleştirilir.
3. Dişli. Kural olarak, bunlar, örneğin lavabonun altında küçük çaplı drenaj boruları üzerinde kullanılır.
4. Kauçuk halka. Bu bağlantı, yüksek sıkılık elde edilmesini sağlar, bu yüzden çeşitli kanalizasyon sistemlerinde yaygın olarak kullanılır.

Yani, hem iç hem de dış kanalizasyon sistemlerinin kurulması için birkaç geçiş vardır:

• bağlantı,
• azaltılması,
• kapak ile revizyon,
• Kıvrım iki düzlemdir,
• tek düzlem haç,
• meydan
• tee,
• üçlü tişört 90 °,
• tazminat borusu
• fiş
• çek valf,
• iki parçalı sifon.

Artık her bir adaptör için daha fazla.

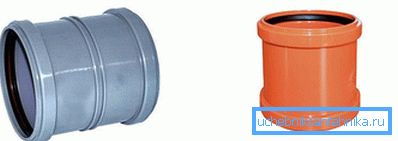

bağlama

Kavrama, görünüşte farklıdır, yani vurgu ve tam delik ile. İki boruyu bir çan olmadan bağlamanın gerektiği yerlerde kullanmak uygundur. Hem harici hem de dahili kanalizasyona uygulanır. Renk farklılıkları vardır.

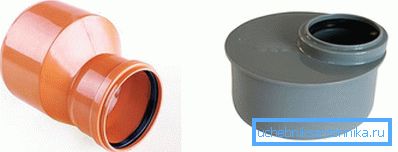

indirgeme

Bu geçiş, farklı çaplardaki boruları bağlamanızı sağlar. Üstelik bu geçiş, dökme demirden plastik boruya geçmenizi sağlar.

İpucu! Sadece daha büyük çaptan küçük çapa taşınması önerilir. Bu tıkanmaları engelleyecektir.

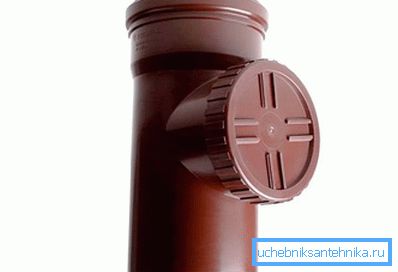

Kapak Revizyonu

İç kanalizasyon denetimi için, boruya nüfuz etmek ve gerektiğinde oluşan tıkanıklığı gidermek için kullanılır. Denetim ana yükselticiye kurulur. Dış kanalizasyon sistemi için, revizyon rögarın içine monte edilebilir. Kural olarak, daha büyük çaplı bir denetim kurmalısınız. Ayrıca boru hattı sisteminin temizlik sürecinde önemli bir rol oynar.

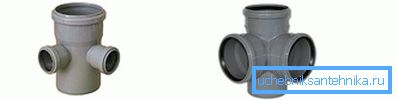

Crossfit iki düzlem

Bu adaptör farklı düzlemlerde geçer. Kural olarak, kanalizasyon borularının nodal eklemlerinde kullanılır. Aynı anda, birkaç boru aynı anda ve farklı çaplarda borular bağlanabilir. Bu tür yerler son derece zor kabul edilir. Kullanılmadığı takdirde, nodüler bağın çok sayıda eklemi olacaktır ve bu da sızıntıya neden olabilir. İki düzlemli çapraz parça, tüm konstrüksiyonu yekpare olduğu için başarılı bir çözümdür. Dahası, bazı haçlar 45–90 ° 'lik bir çan açısına sahip olabilir.

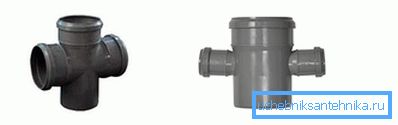

Tek tahta çapraz

Bu tür bir adaptörün tüm soketleri aynı düzlemde bulunur. Ayrıca, boruların nodal eklemlerinde iki düzlem kullanılır. Ayrıca, farklı çaplarda ve farklı açılarda 45-90 ° 'lik soketlere sahip çapraz parçalar vardır.

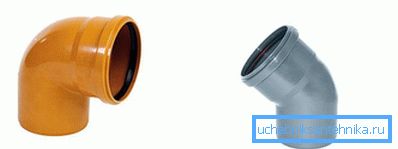

musluk

Her kanalizasyon sisteminde bu tip bir drenaj çok önemlidir. Karayolunun yönünü değiştirmenize izin verir. Farklı rotasyon açılarına sahiptir: 30 °, 45 °, 90 ° ve sadece. Bu sayede bir damla ve düşey bir açı yaratılır, sonuç olarak, kanalizasyonlar septik depoya çok daha hızlı girer.

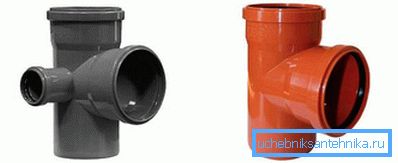

Üçlü tee 90 °

Burada iki tür tişört ayırt edebiliriz. Birincisi, dikey ve yatay bir kanalizasyon borusu bağlamanıza izin veren basit bir tişörtdür. Bu tees farklı açılarla yapıldığında, örneğin 45 °, 67 °, 90 °. İkinci tip 90 ° üç soketli bir ttadır. Benzer bağlantıları, sadece farklı çapta bir boru ile yapmanızı sağlar.

Kompanzasyon nipeli

Çoğu durumda, bu adaptör dahili kanalizasyon sisteminde kullanılır. Bir septik tanktaki sıvı evsel atıkların giderilmesinde kullanılır.

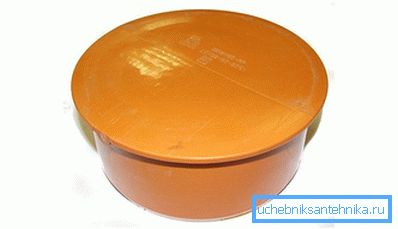

kapak

Kapak, kanalizasyon borusunun kapatılmasının gerekli olduğu yerlerde uygulamayı bulmuştur ve böylece akışkan akışını önler. Bazen kapak sıkıca kapatılabilir ve bazı durumlarda bir boşluk bırakılır, böylece borunun temizlenmesi için bir fırsat vardır. Kural olarak, lastik conta üzerine sabitlenir.

Çift sifon

Dış mekan kullanımı için tüm kanalizasyon sistemlerinde kullanılır. Özellikle kanalizasyon alıcısının bulunduğu yerlerde. Gaz oluşumunu engeller. Bazı durumlarda, boru hattı havalandırma sistemlerinde iki parçalı bir sifon kullanılabilir.

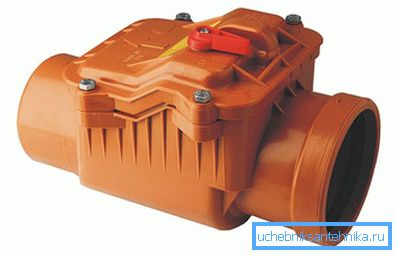

Çek valf

Kanalizasyon borusu hafif bir eğimde monte edilirse, geri dönüşsüz valf atık akışının ters yönde akmasını önleyecektir.

Bu nedenle, hem su hem de kanalizasyon borularına en yaygın geçişleri listeledik. Büyük olasılıkla, mağazanın raflarında diğer tür adaptörleri bulabilirsiniz. Bu durumda, en önemli şey amaçlarını anlamaktır. Üstelik, satın alma işleminden hemen önce, bir ya da başka bir iletişim sisteminin bir diyagramını çizmek en iyisidir, bu da paranızı kurtarmak için borulara gereksiz geçişler almanıza izin vermeyecektir!
