Borular için ısıtma kablosu: aktif ısıtma için 3 tip cihaz

Borular için su ısıtma kablosu, içeriklerini düşük sıcaklıklara maruz kalmaktan korumak gerektiğinde mükemmel bir çözüm olabilir. Elbette, bu tür sistemlerin işleyişi oldukça fazla miktarda elektrik gerektirir, ancak bazı durumlarda bu maliyetler oldukça haklıdır.

Tüm kablo ürün yelpazelerinde gezinebilmeniz ve seçtiğiniz modelleri doğru bir şekilde uygulayabilmeniz için, takip eden bölümlerde bu konuyla ilgili en uygun bilgileri sağlayacağız.

Soğuk boru koruma

Boru hatlarının açık havada ve ısıtmasız tesislerde (tavan, bodrum katlarında vb.) Döşenmesi, düşük sıcaklıklara karşı korunmak için gerekli önlemlere eşlik etmelidir. Gerçek şu ki, soğukta sıvı donar ve bu da borunun tam veya kısmi tıkanmasına ve bazen de kopmasına yol açabilir.

Bu tür sorunları önlemek için genellikle aşağıdaki şekillerde kullanılır:

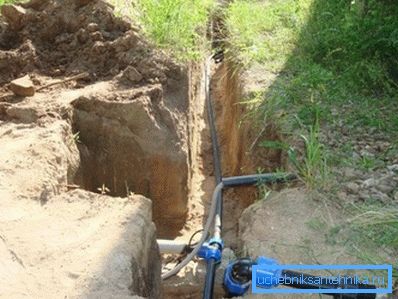

• Yer altı donlarının altında boruları döşeyebilirsiniz.. Kural olarak, yaklaşık 1.5 m derinlikte ılıman bir bölgede, pozitif sıcaklık şiddetli donta bile korunur, bu yüzden donma suyundan endişelenmenize gerek yoktur.

Dikkat edin! Kuzey bölgelerde borular çok daha güçlü bir şekilde gömülmeli ve permafrost zonunda bu yöntem genellikle uygulanamaz.

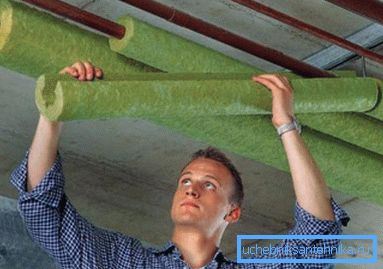

• Açık döşeme ile, yanı sıra sığ bir iletişim derinliğine yerleştirildiğinde yalıtım malzemeleri sarar. Çoğu zaman, bunun için cam yünü veya mineral yün kapaklar kullanılır, ancak son zamanlarda köpük polistiren konstrüksiyonları da popüler hale gelmiştir.

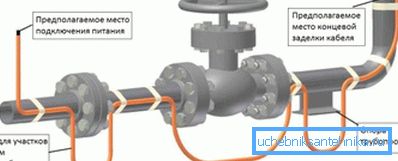

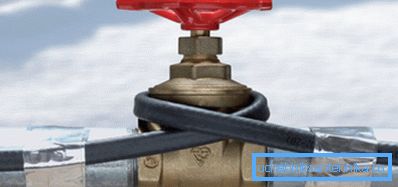

• Son olarak, donmaya karşı koruma sağlamak için boru hattının yüzeyine (veya içine) özel bir kablo monte edilebilir.. Elektrik akımının geçmesiyle, bu kablo ısınır ve bu da ısının önemli bir bölümünü boruya ve içeriğine verir.

Uygulamada ve yüksek maliyetlerde yeterli karmaşıklığa rağmen, üçüncü yöntem en etkili olanıdır. Bu nedenle, su tedarik ve kanalizasyon sistemlerinin stabilitesine artan taleplerin yerleştirildiği kablo ısıtma boru hatları kullanılmaktadır.

Kablo tipleri

dirençli

Boru hattının optimum sıcaklığını korumak için kullanılan en basit sistem dirençli bir kablodur.

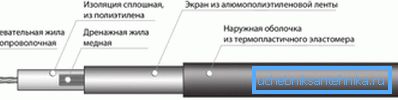

Tasarımı aşağıdaki unsurları içerir:

• Sabit dirençli nikromsuz iletken. Akımın geçişi ile birlikte, ana ısı kaynağıdır.

Dikkat edin! Bu iletkenlerin sayısına bağlı olarak, tek çekirdekli ve iki çekirdekli modeller ayırt edilir.

• İletkeni devreden koruyan ve örgüye ısı transferi sağlayan fotopolimer yalıtımı.
• Seçilen iletken konut ısısının eşit dağılımını gerçekleştiren bakır telden yapılmış bir örgü. Aynı zamanda bir koruyucu tabaka olabilir.
• İyi termal iletkenliğe sahip dış yalıtım. Bakır ve nikrom parçalarının korozyonunu önler, onları nemden ve hava koşullarından korur.

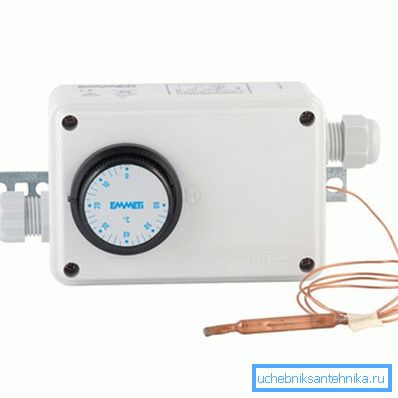

Dirençli bir kablonun önemli bir özelliği, ayrı bir termostat kullanılarak açılıp kapatılmasıdır. Bu cihazın fonksiyonları, kurulu sıcaklık sensörlerinin okumalarına göre otomatik modda düzenlenir.

Bir termostat ve sıcaklık göstergelerinin varlığı sistemi oldukça hassas hale getirir. Bu düğümlerden en az biri kesildiğinde ya da arızalandığında, kablo sürekli çalışma moduna geçer ve sonuç olarak aşırı ısınma nedeniyle hızlı bir şekilde arızalanır.

kendi kendini düzenleyen

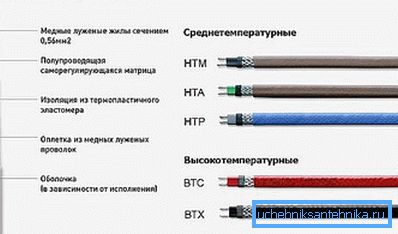

Yukarıda açıklanan dezavantajlar, boruları ısıtmak için kendi kendini düzenleyen sistemlerden yoksundur:

• Rezistif kablolarda olduğu gibi, ısıtma kaynağı nikrom veya benzeri alaşımların iletken telleridir.
• Damarlar, yüksek termal iletkenliğe sahip olan polimerlerin yalıtım kanallarına yerleştirilir.

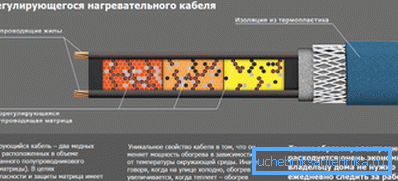

• Sıcaklığa bağlı olarak kanallar arasında bir yarı iletken matris bulunur: ne kadar ısıtılırsa, içinde daha az iletken yollar oluşur.
• Böylece, kablonun ayarlanması otomatik olarak gerçekleştirilir: boru soğuduğunda, matris akımı yoğun bir şekilde iletir ve iletkenler daha fazla ısınır. Sıcaklık ne kadar yüksek olursa, kablonun iletken özellikleri o kadar düşük olur, bu nedenle iletkenlerin aşırı ısınma ve erimesi riski en aza indirilir.

Dikkat edin! Böyle bir sistemin ek bir kutbu termostat ve sensörlerin olmamasıdır.

Kendinden regüleli ısıtıcının kilit dezavantajı nispeten yüksek fiyattır (lineer metre başına yaklaşık 200 ruble). Bununla birlikte, sistemin güvenilirliği genellikle bu tür maliyetleri telafi eder.

iç

Ayrı bir cihaz grubu dahili kablolardan oluşur.

Daha popüler dış mekanlardan farklı olarak, bunlar doğrudan borunun boşluğuna monte edilir ve ısı kayıplarının en aza indirilmesi nedeniyle daha fazla verimlilik ile karakterize edilir.

• Ana ısı kaynağı olarak, borunun içine montaj için özel bir kendinden regüleli ısıtma kablosu kullanılır. Bu modeller, metal iletkenleri ve kalıpları devreden korumalarını sağlayan iyi nem geçirmez özelliklere sahip daha yoğun yalıtım ile donatılmıştır.
• Rezistif modeller, iç mekan kurulumu için de kullanılabilir, ancak bu kuraldan ziyade istisnadır.

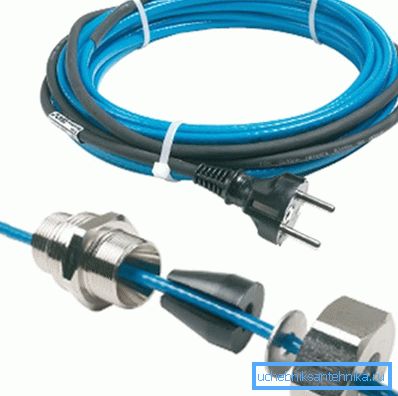

• Kabloya ek olarak, boru hattına montaj için özel rakorlar ve rakorlar genellikle ısıtma sistemi ile birlikte tedarik edilir.
• Cihaz 220V şebekeden güç almaktadır. Bazen talimatlar, bir elektrik kesintisi sırasında onları çalışma durumunda tutmak için iletkenleri kesintisiz bir güç kaynağı yoluyla bağlamanızı önerir.

Kurulum teknikleri

Dış kurulum

Hem harici hem de dahili iletkenler elle monte edilebilir.

Aslında, kurulum herhangi bir zorlukla karşılaşmaz - sadece bazı basit kurallara uymanız gerekir:

• Özel evler için ılıman bölgede 30 ila 60 W / m'lik bir model seçiyoruz, artık artık gerekli değil.
• Boruyu kir, toz ve pastan temizleyin. En verimli ısı transferi için, iletkene metal veya plastiğe sıkıca uyacak şekilde ihtiyacımız var.

İpucu! Polimer boru hattı ısıtılırsa, ısı transfer elemanlarını monte etmeden önce, boru kirlenmiş malzeme ile sarılmalıdır. Böylece ısı daha eşit dağıtılacak ve PVC veya polipropilen eritme riski en aza indirilecektir.

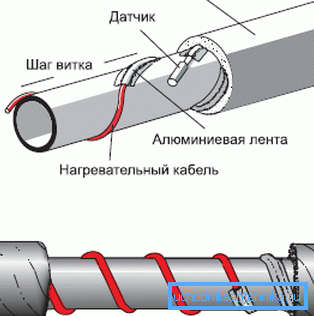

• Kabloyu (düz veya dalgalı bir çizgi ile) boru boyunca döşüyoruz veya 40 cm'ye kadar olan artışlarla sarmalız. Dirençli modeller kullanıldığında, iletkenlerin kesişmesine izin vermeyiz: temas noktasında çok çabuk patlayacaktır.
• Her 20 cm'de bir iletken, metalize yapışkan bant veya özel ısıya dayanıklı bandaj yardımıyla sabitlenir.
• Isı kaybını azaltmak için, kabloyu bir polimer taban üzerine bir alüminyum bant ile yapıştırıyoruz, daha sonra ısı yalıtım kılıfı ile örtüşüyoruz.

Kapalı kurulum

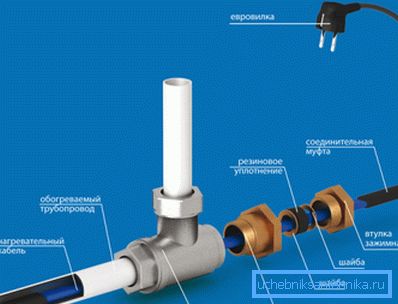

Dahili kurulum biraz daha karmaşıktır:

• Uzunluğu ısıtılmış boru segmentinin uzunluğuna karşılık gelen bir model seçiyoruz. Burada, iletkenin vanalardan geçmemesi ve kurulumu bu düşünceyle planlaması gerektiğini göz önünde bulundurmak gerekir.

İpucu! Bu tür sistemler sadece 20 mm ve daha fazla iç çapa sahip boru hatlarında kullanılabilir.

• Kablo giriş noktasında boruya uygun bir kesitin ucunu kesiyoruz.
• İletkeni boruya alıyoruz ve ısıtma parçasının tamamen lümende saklandığından emin oluyoruz.
• Cihazı, birlikte verilen bağlantı parçaları ve adaptörleri kullanarak tişörtün içine sabitleyin.
• Isıtıcıyı bir fiş veya santral kullanarak şebekeye bağlarız.

Kendi kendini düzenleyen bir kablo kullanılmışsa, test çalışması herhangi bir durumda gerçekleştirilebilir. Ancak dirençli modelleri test etmek ve sadece tüm boruları suyla doldururken kullanmak, aksi takdirde aşırı ısınma riski önemli ölçüde artar.

Sonuç

Borular için bir ısıtma kablosu uygulamak (bazen bir ısıtma kablosu olarak adlandırılır), kışın suyun donmasını önleriz. Ve bu, ne basınçta azalma, ne de su temini ve kanalizasyonun en büyük sertliklerinde bile bizim için korkunç olmayacağı anlamına gelir. Bu makalede videoda anlatılan cihazların çalışma prensibi ve kurulum yöntemi hakkında daha fazla bilgi edinebilirsiniz.
