Borulardaki basınç ne olmalı ve bu göstergenin neye bağlı
Arama motorları genellikle ısıtma borularında ne kadar basınç olduğuyla ilgili bir talepte bulunurlar, ancak bu ayar doğru değildir, çünkü sistemdeki MPa sizin sisteminizde hangi sistemin merkezi veya otonom olduğuna bağlıdır ve burada da bu rakamlar farklılık gösterebilir.
Örneğin, düşük katlı binalara soğutma sıvısı uygulandığında, basınç yüksek katlı binalardan çok daha azdır, bu nedenle devrenin kendisinde farklılık gösterecektir. Bu korelasyonları birlikte ele alalım ve bu makaledeki ek videoya bir göz atalım.
Basınç oranı
Basınç türleri
Not. Bir borunun basınç mukavemetini hesaplamak için (bir apartman dairesi için), bu ölçümün hangi tipte olduğunu anlamak gerekir.

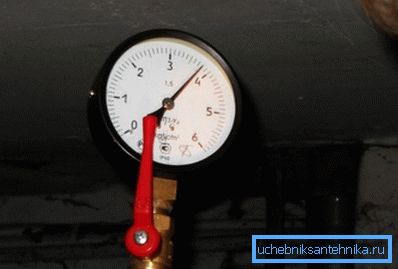

- Statik basınç ile, bir su kazanı, daha kesin olarak, pompasının bir kazandan veya merkezi kazan dairesinden kaldırılabileceği yüksekliği anlamına gelir - özellikle yüksek binalar için güç hesaplaması buna bağlıdır.. Yani, aynı yaşam alanına sahip tek katlı ve çok katlı binalar için, bu göstergenin gereksinimleri tamamen farklıdır.
- Dinamik basınçtan, sistemdeki soğutucu akışkanın hızına bağlıdır. - döngü ne kadar hızlı tamamlanırsa, daha az su soğur, bu nedenle ısınma maliyeti daha düşük olacak ve toplam enerji fiyatı da azalacaktır.
- Buna ek olarak, çalışma (sabit) ve presleme (maksimum veya test) basıncı vardır ve presleme basıncına bağlı olarak boru cidar kalınlığı hesaplanır.. Apartman binalarındaki normal çalışma koşullarında, inşaat tipine (yeni proje veya Kruşçevka) bakılmaksızın, işletme (işletme) basıncı, 0.8-0.96 MPa veya 8.1-9 olan 8 ila 9.5 atmosfer arasında olmalıdır. , 81 kgf / cm2) talimatların gerektirdiği şekilde. Ne yazık ki, bazı evlerde bu rakam büyük ölçüde küçümsenmekte ve yaklaşık 5 - 5,5 MPa veya 5,0 - 5,6 kgf / cm civarındadır.2.
Polipropilen borular
Not. Polipropilen borular genellikle kısaltma - Rusça PP veya İngilizce PPR kullanılarak yazılır. Ancak, polipropilen borunun ve termik özelliklerinin hangi basınçta tutulduğu, PN kısaltması ve ardından bir sayı ile gösterilir.

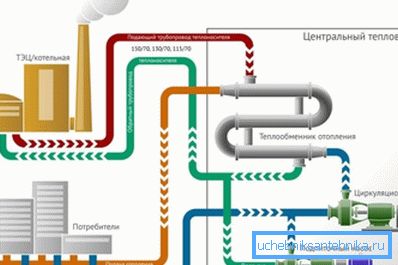

Bir polipropilen borunun ne kadar basınca dayanabileceğinden bahsediyorsak, bu, ısıtma devresi ve büyük olasılıkla merkezi kazan dairesinden bahsediyoruz demektir, çünkü otonom bir sistemde devre üzerinde basınç vardır.

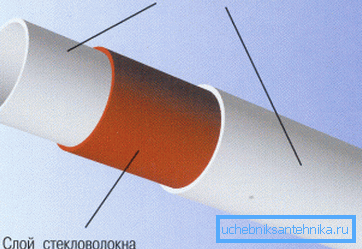

Bağımsız seçenek için, düşük basınçlı bir polietilen boru oldukça uygundur - ısıtmalı bir zemine kurulur. Ancak, polipropilen PN10 b PN16'nın işaretlenmesinde hiçbir takviye tabakası yoktur ve bu tür borular kontur için uygun değildir - PN20 ve PN25 genellikle burada kullanılır.
Operasyonel kaynak PPR'nin basınç ve sıcaklığa bağımlılığı tablosu
| t? C | İşletim kaynağı (yıl) | PPR türü | |||
| PN10 | PN16 | PN20 | PN25 | ||
| İzin verilen yük (kgf / cm3) | |||||
| 20 | 10 | 13.5 | 21.7 | 27.1 | 33.9 |
| 25 | 13.2 | 21.1 | 26.4 | 33,0 | |
| 50 | 12.9 | 20.7 | 25.9 | 32,3 | |
| 30 | 10 | 11.7 | 18.8 | 23.5 | 29.3 |
| 25 | 11.3 | 18.1 | 22.7 | 28.3 | |
| 50 | 11.1 | 17.7 | 22.1 | 27.7 | |
| 40 | 10 | 10.1 | 16.2 | 20.3 | 25.3 |
| 25 | 9.7 | 15.6 | 19.5 | 24.3 | |
| 50 | 9.2 | 14.7 | 18.4 | 23.0 | |
| 50 | 10 | 8.7 | 13.9 | 17.3 | 21.7 |
| 25 | 8 | 12.8 | 16.0 | 20.0 | |
| 50 | 7.3 | 11.7 | 14.7 | 16.3 | |
| 60 | 10 | 7.2 | 11.5 | 14.4 | 18.0 |
| 25 | 6.1 | 9.8 | 12.3 | 15.3 | |
| 50 | 5.5 | 8.7 | 10.9 | 13.7 | |
| 70 | 10 | 5.3 | 3.5 | 10.7 | 13.3 |
| 25 | 4.5 | 7.3 | 9.1 | 11.3 | |
| 30 | 4.4 | 7 | 9.8 | 11.0 | |
| 50 | 4.3 | 6.8 | 8.5 | 10.7 | |
| 80 | 55 | 4.3 | 6.9 | 8.7 | 10.8 |
| 10 | 3.9 | 6.3 | 7.9 | 9.8 | |
| 25 | 3.7 | 5.9 | 7.5 | 9.2 | |
| 95 | 1 | 3.9 | 6.7 | 7.6 | 8.5 |
| 5 | 2.8 | 4.4 | 5.4 | 6.1 |
Aynı zamanda, borunun çapındaki basınca bağımlılığın genel görüntüyü değiştirmediği de söylenmelidir, çünkü artan kesit ile basınç değişmez, ancak soğutma suyu hacmi artar, bu da ısıtma suyu için ek maliyetler getirecektir.
Gördüğünüz gibi, merkezi ısıtma için, sistemdeki basınç parametrelerine bakarak, neredeyse herhangi bir PPR (hala bir yedek var) yapacak, ancak burada iki parametrenin birleştirilmesi gerektiğinden, burada soğutucu sıcaklığını hesaba katmalısınız.
RN10 sabit bir sıcaklık 20 ° C'ye dayanabilir (kısaca 45 ° C) ve RN16 sürekli olarak 35 ° C (kısaca 60 ° C) tutar, bu nedenle bu seçenek sıcak su temini veya ısıtma için uygun değildir.
Not. Bazı nedenlerden dolayı, borunun büyük bir kesitinin odayı daha iyi ısıttığına inanıyorum, ama bu tehlikeli bir hatadır. İlk olarak, yukarıda belirtildiği gibi, daha büyük bir hacimde suyun ısıtılması gerekecektir, ikinci olarak, ısıtma kaynağı devre değildir, ancak radyatör ve üçüncü olarak PCB ısıyı çok kötü bir şekilde gerçekleştirmektedir.
Yani, ne tür bir basınç polipropilen boruları için tasarlanmıştır, yukarıdaki tabloya bakabiliriz ve tekrar sıcaklık göstergelerine dönelim. İlk olarak, RN20'yi düşünün - böyle bir boru evrensel (sıcak ve soğuk su için) olarak kabul edilir ve 80 ° C'ye kadar bir soğutma suyu sıcaklığında sonuç vermeden kesintisiz çalışma için tasarlanmıştır ve otonom ısıtma için konveksiyon kazanları 60-80 ° C'de çalışır.
Bu bağlamda ve yoğuşmalı kazanlarda çok büyük farklar yoktur - normal çalışma modu 40-80 ° C'dir, bu nedenle her iki mod da PPR RN20 için idealdir.
Ancak, her bölge için radyatörler ve bir çevre için yeterli sıcaklık 80 ° C olacak, bu nedenle, sürekli olarak 95 ° C'de çalıştırılabilen RN25 kullanmak zorunda kalacaksınız. Bu modda, sadece otonom kazanı çalıştıramaz, aynı zamanda merkezi kazan dairesi de bir ihtiyaç varsa, bu özel boruyu kullanmak daha karlı olacaktır.

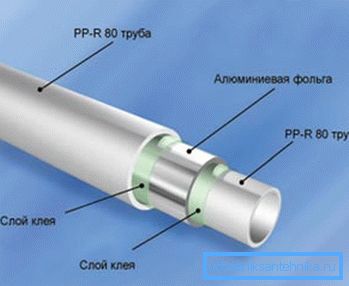

Polipropilen boru RN25, monte edilirken göz önünde bulundurulması gereken bazı özelliklere sahiptir - bu biraz daha fazla dış çaptır ve takviye edici alüminyum folyonun yeri, duvarın ortasında değil, yüzeye daha yakındır.

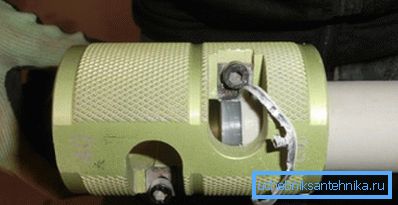

Eğer büyütülmüş kısım lehimlemeyi engellemezse ve lehimleme sırasında uç sıcak meme içine girerse, bu katman çıplak olacaktır, çünkü boru bağlantı fitingine yapışmayı azaltacaktır ve sonuç olarak eklemin kalitesi azalır. Bunu önlemek için, en iyi fotoğrafta gösterildiği gibi, sürücünün yardımıyla ucu temizlemek için kendiniz yapmanız gerekir.
Öneri. Polipropilen lehimlenirken, 20 mm çapında bir borunun ucu, 15-19 mm'de 14-17 mm, 25 mm'de fitinge oturmalıdır. Uç daha derine indiğinde kenarları düzleşir, böylece geçirgenliği azaltır, hatta bir tıkanıklık yaratır.
Sonuç
Sonuç olarak, metal plastik boruya ne kadar basınca dayanabileceği söylenmelidir - 10kgs / cm2, bu nedenle, yerden ısıtma sistemleri için mükemmeldir. Bununla birlikte, polietilenin bu amaçla resmen kullanılmasına rağmen, su tesisatçılarının büyük bir çoğunluğu, 16 mm'lik bir çapa sahip metal esaslı laminat üzerinde seçimini tercih etmektedir.
