Boruları bağlamak için popüler yollar - ayrıntılı bir bakış

Bir ısıtma sistemi, kanalizasyon sistemi ve su kaynağı kurarken, boruları bağlama problemini çözmek zorunda olmak zorunludur. Aynı zamanda, boru hattının yapıldığı malzemeyi, sistemin çalışma koşullarını ve diğer birçok parametreyi hesaba katmak gerekir. Mevcut çeşitli bağlantı yöntemlerini incelemek, en popüler seçenekleri göz önünde bulundurmak gereksiz olmaz.

Boru Bağlantısı Sınıflaması

Kolaylık için, her tür boru hattı bağlantısı 2 büyük gruba ayrılmıştır:

• ayrılabilir - Malzemenin bütünlüğünü ihlal etmeden eklemi kendi ellerinizle sökmeyin. Bir dişli bağlantı, bu grupta klasik bir örnek olarak düşünülebilir, boru hattı bölümlerinin uçlarında bir iplik kesilir ve gerekirse, bağlantı kolayca demonte edilebilir;

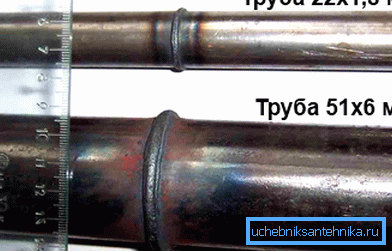

• bölünmemiş - demontaj mümkündür, ancak boru hattı malzemesi zarar görecektir. Kaynaklı bir bağlantı bu durumda örnek olarak kullanılabilir. Metalin kaynağı, boru hattının gelecekte sökülmesine izin vermeyecek, sadece parçalara ayrılabilecektir.

Önerilen sınıflandırma çok geneldir. Ve eğer kalıcı bir eklem durumunda çok fazla seçenek mevcut değilse (kaynak, yapıştırma veya yuvalama), daha sonra sökülebilir bağlantılar kategorisinde birkaç ilginç yol vardır.

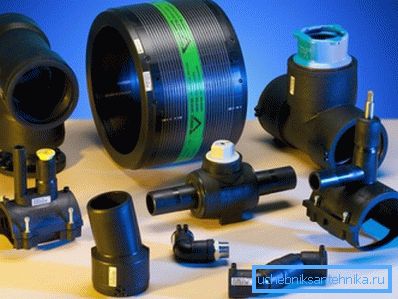

Popüler boru hattı bağlantıları

Pratikliğe ek olarak, rıhtım tipinin seçimi de boru hattının çalışma şekli kadar malzeme özelliklerini de hesaba katmalıdır. Örneğin, özel bir evde bulunan kanalizasyon, basınçsız bir modda çalışır, bu nedenle her zamanki çan takma yuvası takılır.

Ancak ısıtma sistemi kurulumu durumunda daha güvenilir bir şey gerektirecektir. En yaygın yöntemler şunlardır.

Bileşik dişli

Onlarca yıl önce kullanılan klasik bir yöntem olarak düşünülebilir.

O zamandan beri talimat hiç değişmedi, şu sırayla hareket etmelisin:

• bağlantı gerçekleştirilir ve ipliğin kesilmesi için gerekli olacak boru üzerinde bir işaret yapılır;

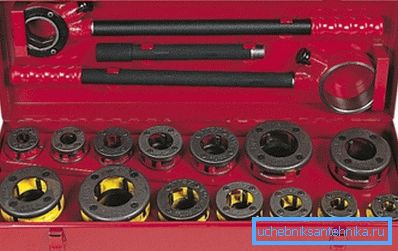

• Aslında oyulmuş. Kolaylık sağlamak için, boru hattının bir mengeneye sabitlenmesi gerekir, dişler kesilirken plakadaki en ufak bir sapma gelecekte sızıntılara neden olabilir;

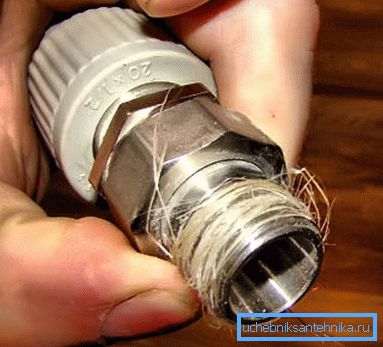

• Alttan sarma işlemi gerçekleştirilir - bir iplik ipliği veya herhangi bir sentetik dolgu macunu sadece iplik üzerine sarılır. Fiyatı minimaldir ve eklemin sıkılığı önemli ölçüde artmaktadır;

• iplik, bağlantı parçasına vidalanmıştır. Boruların dişli bağlantısı, boru hattının sökülmesini ve temizlenmesini kolaylaştıran fiş kategorisine aittir.

Dikkat edin! Diş çekme, kesiti hafifçe zayıflatır. Bu nedenle, eklem üzerinde mümkün olan en fazla mekanik etkiyi önlemek gerekir.

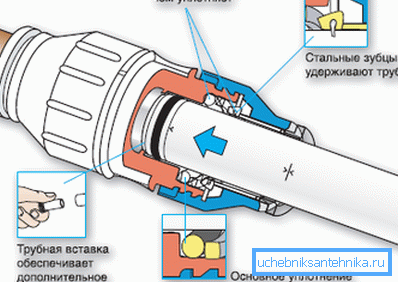

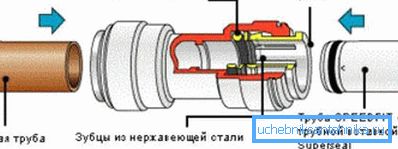

Collet (Sıkma) Bağlantısını Kullanma

Bu tür bir armatürün kullanılması, boruları farklı malzemelerden bile bağlamanızı sağlar. Bağlantının çıkarılabilir olması da mümkündür; bu da kolektör bağlantılarının kullanılmasının avantajlarına dayandırılabilir.

Farklı malzemelerin birleştirilmesi için boruların bir penset bağlantısı kullanıldığında, bir yandan, bir sıkma halkası ve bir sıkıştırma halkası aracılığıyla bir yandan da bir sıkışma vasıtasıyla eklemin sıkılığı sağlanır.

Yerleştirme aşağıdaki sırayla gerçekleştirilir:

• bir kapak somunu ve sıkıştırma halkası boruya konulur (bu sırayla);
• daha sonra somun sıkılır, halka deforme olur ve boru hattının ucunu bağlantı parçasının ucuna sıkıca bastırır;
• Diğer taraftan, boru basitçe penset içine sokulur ve duruncaya kadar geri çekilir. Tasarım üzerinde yeterli basınç yaratır, böylece eklemin mukavemeti garanti edilir.

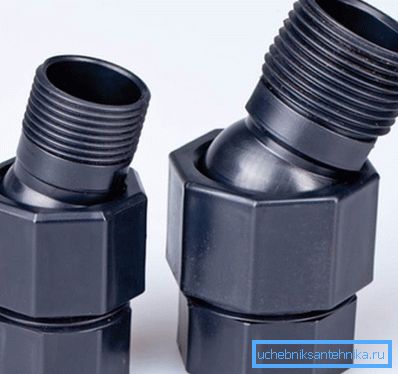

Mobil bağlantı

Bazen standart armatürler istenilen açıda kenetlenmeye izin vermez. Bu durumda, bir döner boru kullanabilirsiniz. Bu birleştirme yöntemi, boru hattının bir parçasını sökmeden eğim açısının kolaylıkla değiştirilebilmesi ile de faydalı olacaktır.

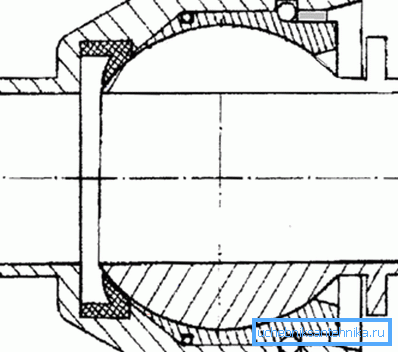

Bu tür bağlantı elemanları zaten monte edilmiş halde satılmaktadır ve mobilite soketin olağandışı bir yapısına bağlı olarak elde edilmektedir. Zilin kendisi oldukça geniştir ve içine yerleştirilen borunun bir kısmı küresel bir şekle sahiptir. Boru hattının ucu ile soketin iç yüzeyi arasındaki boşluk, kauçuk ek parçaları ve bir yağlama maddesi katmanı ile doldurulur.

Dikkat edin! Bu yerleştirme türünün kaynağı sınırlıdır (üretici garantili dönüş sayısını gösterir), bu nedenle boru hattını gereksiz yere bükmemeli veya bükmemelisiniz.

Dönüş açısı için, genellikle 40-50 aralığındadır. Büyük dönüş açıları, dönme parçasının tasarımını zorlaştırır ve eklemin sıkılığını tehlikeye sokar. Aşındırıcı sıvıların taşınması, menteşenin ömrünü büyük ölçüde kısaltır.

Yüksek basınçlı boru

Evde yüksek basınçla çalışmak zor bir iştir (su sağlama sistemindeki basınç böyle kabul edilemez). Ancak sektörde sıklıkla sıvılar önemli bir baskı altında taşınır ve bu da eklemler için daha sıkı gereklilikler getirir.

Yüksek basınçlı boru bağlantı parçaları ve buralarda yerleştirilen çok sayıda dönüş ve bağlantı parçası, minimum dönüş sayısına sahip bir boru hattına kıyasla düşük güvenilirlik derecesine sahip olacaktır.

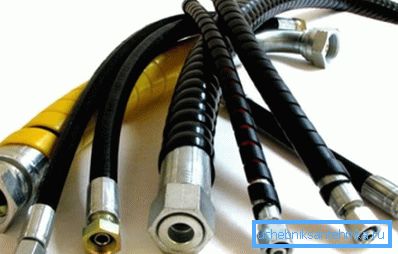

Bu sorunu çözmek için, basınçlı hortumlar sıklıkla kullanılır - yüksek basınçlı hortumlar. Dışarıdan, böyle bir manşon, her iki tarafta metal bağlantı parçaları olan sıradan bir lastik hortum gibi görünür.

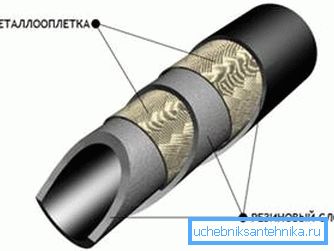

Görünüşüne rağmen, RVD'nin tasarımı karmaşıktır. Manşon, bir iç lastik katmanından oluşur ve mukavemet, metal dişlerden yapılmış güç çerçevesi ile sağlanır. Genellikle çeşitli güç çerçeveleri vardır.

Bu tür manşonların ana avantajı, dönüşün düzgün olması ve akışkan akışına direncin minimum olmasıdır. Hortumların uçları, metal bağlantı parçaları ile boru hattına bağlanır.

Amerikan - sadelik ve güvenilirlik

Her türlü boru bağlantısı güvenilir olmalı ve mümkünse, boru hattı bölümünün boru hattının geri kalan kısmının sökülmesine gerek kalmadan mümkün olan en kısa sürede sökülmesine izin verin. Bu parametreler için, bir Amerikan rekabet dışı.

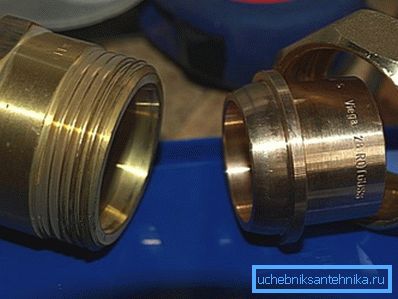

Boru hattının 2 bölümünü bu şekilde yerleştirmek için, 2 dişli rakor (bunlardan biri kısıtlayıcı bir yakalı), bir lastik conta ve bir kapak somunu gerekir. Boru hattının uçlarında iç dişli olmalıdır.

Amerikan boru bağlantısı aşağıdaki sırayla gerçekleştirilir:

• dış dişli olan parça, iç dişli ile boru hattı bölümüne vidalanır;
• Bundan sonra, parçanın bilezikle birlikte dönmesi, üzerine bir sızdırmazlık maddesi ve bir başlık somunu koymanız gerekir; bu durumda, bağlantı parçası da boruya vidalanır;
• bundan sonra, sadece geri dönüş somununu geri dönüş parçasının dış dişine sıkmak kalır.

Dikkat edin! Boru hattının bir kısmını sökmek için diğer birçok yerleştirme tipinden farklı olarak, tamamen sökmeye gerek yoktur. Tüm montaj / demontaj işlemi sadece bir somunla gerçekleştirilir.

Tavrovoy bağlantısı

T-boru ek yerleri ya bir dik açıda ya da dar açıda olabilir, başka bir borunun mevcut bir boru hattına yerleştirilmesi gerektiğinde gereklidir. Bir örnek, apartmandan yükselticiye giden bir bağlantı kanalizasyon borusudur. Özel bağlantı parçaları veya kaynak kullanarak (borular metalikse) iki yolla bağlantı kurabilirsiniz.

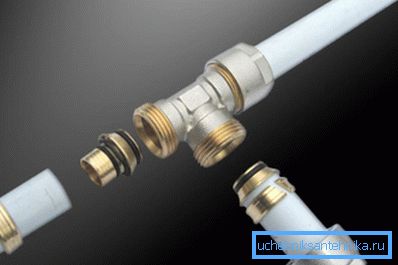

Bağlantı parçaları için, bunun için tees ve haçlar kullanıyoruz, bu elementler karmaşık bir düğüm oluşturmanıza izin veriyor. Bir tee ile böyle bir bağlantı tarif edilen yöntemlerden herhangi biri ile gerçekleştirilebilir. Kıvrımlı bağlantı, PP (polipropilen boru durumunda), soket bağlantısı (eğer kanalizasyon hakkında konuşuyorsak), vb.

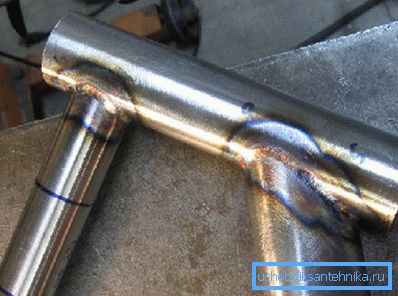

Kaynak kullanan iç metal borular nadirdir ve acemi bir tesisatçı için oldukça zordur. Buradaki asıl sorun, içine girmeniz gereken boru hattındaki kesilmeyi ve katılacak boru hattının sonunda doğru bir şekilde işaretlemektir.

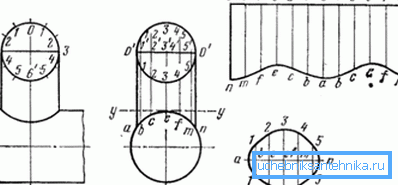

Bu problemi çözmek için, çapa bağlı olarak, kesimin konturunu gösteren eğrilerin olduğu özel şablonlar da kullanabilirsiniz, özel işaretleme programlarını da kullanabilirsiniz.

  Dikkat edin! Kesikler mükemmel uyuşmazsa, çatlakların metal parçaları ile pişirilmesi gerekecektir ve bu da sıkılığı olumsuz yönde etkileyecektir. Bu nedenle, işaretleme üzerinde durulmalıdır.

Meme eklemi

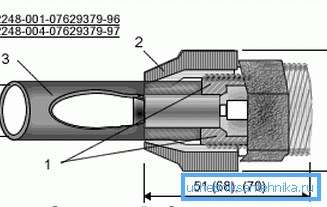

Boruların meme bağlantısı sökülebilir sınıfına aittir ve gerçek bağlantı parçasından (konvansiyonel dişli kol ve kısıtlayıcı bir omuz), bir sızdırmazlık halkasından ve bir kapak somunundan oluşur.

Bu şekilde boru hattının bölümlerinin birleştirilme sırası bir Amerikan'a benzemektedir:

• Bağlantı parçasında (dişli kovan), sızdırmazlık halkasını ve rakor somununu takmanız gerekir;
• bundan sonra bağlantı, dişli boruya vidalanır;
• Bağlantıyı tamamlamak için, yalnızca bağlantı somununu kaplin veya başka bir boru hattının ucuna vidalamak kalır.

Bu yöntem genellikle bir ölçüm cihazını mevcut bir sisteme gömmeniz gerektiğinde kullanılır. Bağlantı parçası uygun, çünkü birleştirilecek elemanların çapları üzerinde neredeyse hiçbir kısıtlama bulunmuyor, sıkılık sağlamak için, jikle bağlantı parçasının gerekli çapını seçmek yeterlidir.

Enjeksiyon bağlantısı

Bu tür bağlantı en basitlerinden biri olarak düşünülebilir. Boruların yivli bağlantısı, kaynaklı olmayan boru hattı yerleştirme tiplerine aittir.

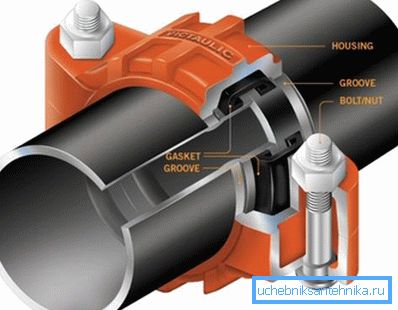

Gruvlok - bir bütün 2 boruyu hızlı bir şekilde birleştirmenize izin veren normal kıskaç. Bu elemanın tasarımı oldukça basittir - içinde her iki tarafta lastik conta ve cıvata bulunan plastik bir kutu. Cıvataların sıkılması gerekli basıncı yaratır, lastik manşon boru hattının yüzeyine sıkıca deforme olur ve böylece derz gerginliğini sağlar.

Boru hattı bakımı açısından gevşek boru bağlantısı en iyi seçenektir. Herhangi bir anda cıvatalar gevşetilebilir, kelepçe çıkarılır ve hasarlı boru bölümü temizlenebilir veya değiştirilebilir.

Bazı olukların yapımı biraz karmaşıktır ve tüm çevre etrafında bir çıkıntıya sahiptir. Boru hattında, derzden belirli bir mesafede bir oluk bulunmalıdır, yerleştirme sırasında, oluk üzerindeki çıkıntı, bu oluğa girerek eklemin ilave mukavemetini sağlar.

Sonunda

Münferit bölümlere katılma sorunuyla karşılaşmadan hiçbir boru hattı döşenemez. Her birinin kendine özgü avantajları ve dezavantajları olan çeşitli seçenekler arasından seçim yapmanız gerekecektir. Makale, popüler boru hattı yerleştirme yöntemlerinin kısa bir özetini sunmaktadır.

Acemi tesisatçı bu bilgiler yardımıyla kurulum için en iyi seçeneği belirleyebilecektir. Bu makaledeki video, bazı türden çıkarılabilir bağlantıları anlatmaktadır.
