Boruların iç çapı gibi bir değer, çeşitli mühendislik iletişimlerinin çıktı kapasitesinin doğru bir şekilde hesaplanmasını sağlar. Bu parametre standartlaştırılmıştır, bu nedenle tasarımcıların çalışmalarını önemli ölçüde basitleştirir.
Tüm parametre varyasyonları
Bölüm çeşitli çeşitlerde standartlaştırılmıştır:
- Koşullu geçiş, Dy veya Du olarak belirlenmiştir. Bu parametre milimetre olarak veya inç cinsinden hesaplanır - çelik için (daha sonra yuvarlaklaştırılır).
- Nominal çap esas olarak birinci parametre ile aynıdır. Dn / Dn olarak işaretlenmiştir.
- Dh tarafından belirtilen dış boyut.

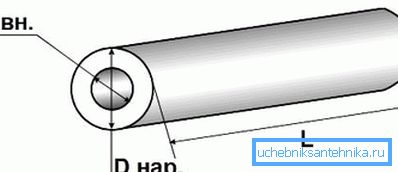

- Çelik boruların (D) iç çapı ve polimer muadilleri en önemli değerdir.
Yukarıdaki parametrelere ek olarak, malzeme duvarının (h) kalınlığı da hesaplamalarda kullanılır.
Şartlı geçiş nedir

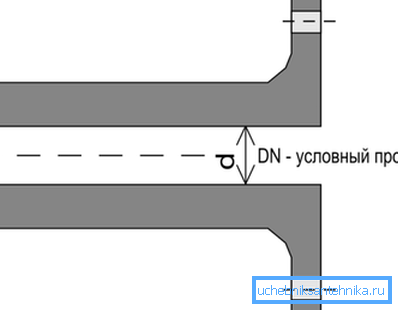

Nominal geçiş yaklaşık olarak boru boşluğunun enine kesitine eşittir. Tasarlarken, ağ bant genişliğinin yeterli olması için hesaplanır.
Dikkat edin! Standart tarafından tanımlanan koşullu değerlerin mezuniyeti. Bunlar, bir geçişten diğerine sistem kapasitesinin% 60/100 oranında büyüyeceği şekilde hesaplanır.
Bunların büyüklüğü GOST 28338/89 “Boru hatlarının arayüzleri ve bağlantı parçaları ile düzenlenmiştir. Nominal boyutların satırları. Aşağıda belge mezuniyetidir.
| 2.5 | 3 | 4 | 5 | 6 | 10 | 12 |
| 15 | 16 | 20 | 25 | 32 | 40 | 50 |
| 63 | 65 | 80 | 100 | 125 | 150 | 160 |
| 175 | 200 | 250 | 300 | 350 | 400 | 450 |
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 |
| 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | 2600 |
| 800 | 3000 | 3200 | 3400 | 3600 | 3800 | 4000 |
Kavramı deşifre etme
Tasarım hesaplamaları için şartlar yaratan iletişim için alan değerini korumak için “koşullu geçiş” terimi kullanılmıştır.
Dikkat edin! Bu konseptin anlamı, ortalama çalışma bölümünün standart serilerinin değerlerine indirgenmiştir. Bununla birlikte, borunun gerçek iç çapı 30 mm'dir, vs., bir kural olarak, nominal analoga eşit değildir.
Yani, 160 ve dış duvar kalınlığı 8 olan malzemeler için, içindeki gerçek boyut 144 - 6 - 150 duvarlıdır. Fakat orada ve nominal boyut 150'dir.
Gerçek iç bölüm
- Elementlerin gerçek çalışma alanı, duvarlarının kalınlığına bağlıdır.
- Çoğu durumda, su ve gaz boru hattı malzemeleri içeride, diğer tiplerde - dışarıda işaretlenmiştir.
- Üretiminin teknolojisine dayalı çelik ürünler, aynı dış boyutlara sahiptir.
- Yüksek basınçta çalıştırılan su temin sisteminin güvenilirliğini sağlamak için, elemanlarının duvarlarının kalınlığının arttırılması gerekmektedir. Bundan sonra, çalışma büyüklükleri şartlı geçişten farklı olacaktır.
Örneğin, 275'lik bir dış göstergeye ve 9'luk bir duvar kalınlığına sahip olan ağ, 257'lik bir iç boyutuna sahiptir. Ve PVC borunun nominal iç çapı, standart serilerin en yakın değeri ile belirlenen 250 mm'dir.
Aşağıda, çelik ürünlerin boyutlarının bir tablosu ve plastik su borularına analoglarına yazışmaları yer almaktadır. Birleşik bir sistem tasarlarken analogları doğru bir şekilde seçmenizi sağlar.
Örneğin, metal plastik borunun (20) iç çapının, 26 dış boyutu olan bir çelik analoguna karşılık geldiği görülebilir.
| Şartlı geçiş | Dış bölüm | ||
| Sütür çelik elemanlar | Çelik dikişsiz ürünler | Plastik analogları | |
| 10 | 17 | 16 | 16 |
| 15 | 21.3 | 20 | 20 |
| 20 | 26.8 | 26 | 25 |
| 25 | 33.5 | 32 | 32 |
| 32 | 42.3 | 42 | 40 |
| 40 | 48 | 45 | 50 |
| 50 | 60 | 57 | 63 |
| 65 | 75.5 | 76 | 75 |
| 80 | 88,5 | 89 | 90 |
| 90 | 101.3 | 102 | 110 |
| 100 | 114 | 108 | 125 |
| 125 | 140 | 133 | 140 |
| 150 | 165 | 159 | 160 |
Öğe çalışma alanının tanımlanması
Parçaların geçirgenliğini doğru bir şekilde belirleyerek, ağ üzerinden iletilen madde miktarını hesaplayabilirsiniz.
Soğuk su için çapraz iletişimin hesaplanması
Her bir birim için ne kadar özledikleri, 25 mm'lik borunun iç çapını belirler.

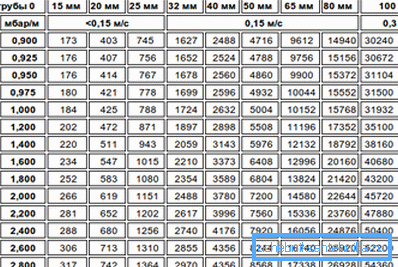

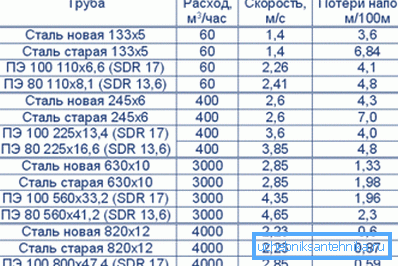

Ürünlerin geçirgenliği aşağıdakilere bağlıdır.
- Onun çalışma alanı. Çok küçükse, sistemin duvarlarının hidrolik direnci artacak ve çalışma ortamının akışı zayıflayacaktır.
- Mühendislik iletişiminde basınç.
- İletişim uzunlukları. Ne kadar uzun olursa, akışı zayıflatan sürtünme daha güçlüdür.
- Malzemenin düzgünlüğü derecesi. Ne kadar yüksekse, madde sistemden daha hızlı hareket eder.
- Elementlerin yaşı, yani duvarlarındaki tortu hacmi. Kullanılan malzemelerin fiyatı küçük olacaktır, ancak verim düşecektir.
- Bir boyuttan diğerine iletişimde geçişlerin yanı sıra dönüşler.
Bir ev sistemi için basit bir formül uygulayabilirsiniz. Elemanların optimal iç kesitini hesaplamak için, su maliyetini ve de akış hızını bilmeniz gerekir:
D = v (4-P-1000 /? • v).
burada:
- P su akışını temsil eder;
- ?= 3.14;
- v çalışma ortamının hareket hızıdır, 0.7 / 1.2 m / s'dir. 32 mm ve 1.5 / 2 m / s'ye kadar olan bir kesitli analoglarda. Ürünlerde daha fazla ses büyüklüğü.
Isıtma analogları
Isıtma sisteminin montajını kendi elinizle yapmanız gerektiğinde, elemanların gerekli geçirgenliği hesaplanmalı ve böylece kış aylarında tüm oturma odaları eşit şekilde ısıtılmalıdır.
Isıtma için ürünlerin hesaplanması için aşağıdaki formüle sahiptir:
D = v (? • Q) / (v • Dt).
Buradaki karakterler:
- D istenen değerdir;
- numara? eşittir 3.14;
- Q, kW cinsinden ısı akışıdır;
- v çalışma ortamının m / s cinsinden hızıdır;
- Dt, giriş / çıkış ağındaki sıcaklık farkıdır (santigrat derece).
Böylece, örneğin, yerden ısıtma sistemi için metal plastik borunun (16) iç çapını öğrenebilirsiniz.
Sonuç
Malzemenin koşullu boşluğunun değeri çok önemlidir. Mühendislik iletişiminin çalışmasının etkinliği ve dayanıklılığı, kendi seçiminin doğruluğuna bağlıdır (ayrıca bakınız “Boru İnç İpliği - Özellikler ve Kesme Yöntemi”).
