Boruların ısı yalıtımı: donma ve soğutma sıvılarına karşı

Isı şebekelerinin boru hatlarının, ayrıca su temini ve drenaj sistemlerinin ısı yalıtımı zorunludur. Bu, borularda hareket ederken, içeriğinin düşük sıcaklıklara (donma riski vardır) veya termal enerjiyi kaybetmesine bağlı olabilir.

Bunu önlemek için uzmanlar, makalemizde en çok tartışılacak olan çeşitli yöntemler kullanırlar.

Yalıtımın temelleri

İşe geçme ihtiyacı

Boru hatlarını izole etmek için tüm önlemler, belirli bir amaçla gerçekleştirilir - dış etkenlerin boru içeriğine olan etkisini azaltmak.

Bununla birlikte, duruma bağlı olarak, nüanslar değişebilir:

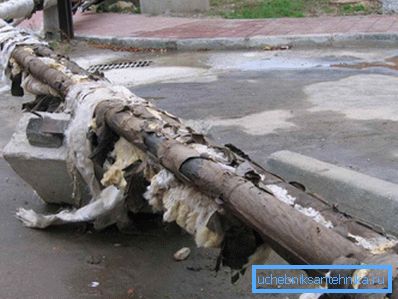

• Isıtma ve sıcak su tedariki hakkında konuşuyorsak, o zaman soğutucunun taşınması sırasında enerji kayıplarını en aza indirmek gerekir.. Sıcak su, kazan dairesinden eve (özellikle kış aylarında) boru hattına ulaşırken, yaklaşık 10-15 kadar soğumaktadır.⁰C. Buna göre, finansal kayıplar da önemli olacaktır.

• Ayrıca, konut ve sanayi tesislerinde sıcak su borularının ısı yalıtımı da önemlidir.. İletişim devrelerinin ısıtılmış duvarlarıyla temas ettiğinde insanları yanıklardan korumak için monte edilmiştir.
• Soğuk su ve kanalizasyon sistemi ile biraz farklı bir problemimiz var.. Atmosferik havanın sıcaklığı azaldığında, borulardaki sıvının donma riski artar, bu da ilk aşamalarda basıncın zayıflamasına ve daha sonra tam bir tıkanmaya yol açar.

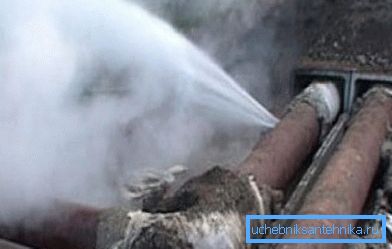

• Bir buz bloğunun oluşturulduğu bir sistemi kullanmaya çalışırsanız, bir boru kırılabilir. tüm ortaya çıkan (edebi ve mecazi anlamda) sonuçlarla.

Aslında, aşağıda açıklanan yöntemler bu üç sorunu çözmek için kullanılır.

Sorunun çözümü için yaklaşımlar

Boru hatlarını aşırı sıcaklıklardan ve dış etkilerden çeşitli yollarla koruyun:

• İlk olarak, kanalizasyon boru hatları (fekal ve fırtına kanalizasyonları) ve ayrıca su besleme sistemi aktif ısıtma sistemleri ile donatılabilir. Bu tür sistemler, bir borunun üstüne monte edilen veya lümenine yerleştirilen ve elektrik şebekesine bağlanan ısıtma kablolarıdır.

Dikkat edin! Sürekli kullanıldığında, manuel olarak aşırı ısınmayan ve yanmayan telleri kullanması tavsiye edilir, çünkü aşırı ısınma meydana geldiğinde otomatik olarak kesilirler.

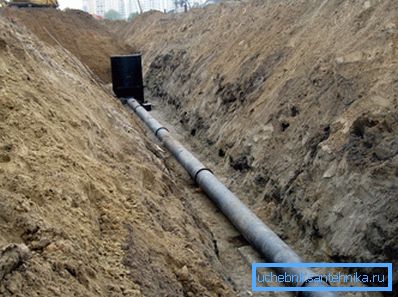

• İkincisi, borular düşük sıcaklıklarla en az temas edecek şekilde döşenebilir. Genellikle bu amaçla tüm iletişim, donma seviyesinin altındaki zemine gömülür.

• Ayrıca, bu yöntem grubu, boru hatlarını yeraltı kapalı tepsilerde döşemeyi içerir: sistem, nispeten izole edilmiş bir hava bölmesinde yer alır, hava çok daha yavaş soğur.
• Bununla birlikte, zeminin altındaki "gizleme" yeteneği her zaman değildir. Bu yüzden çoğu durumda gözenekli malzemelerden yapılmış ısı yalıtım devresi kullanılır. Bu devre, sıcak sıvının ısı kayıplarını önleyen ve soğuk suyu ve drenleri dondan koruyan bir tampon bölge görevi görür.

Detaylı incelememizi yaptığımız bu metodolojidir.

Düzenleyici ödeme

Çeşitli iletişimin ısı yalıtımında kullanılan malzeme ve yöntemleri düzenleyen temel belge SNiP 2.04.14-88'dir. Bu standartta, yalıtım teknolojisi ve aynı zamanda koruyucu devrelere iletilen temel gereksinimler hakkında bilgi toplanmaktadır.

Bu belgenin ana hükümlerini incelersek, ekipman ve boru hatlarının ısı yalıtımı için SNiP aşağıdaki önerileri içerir:

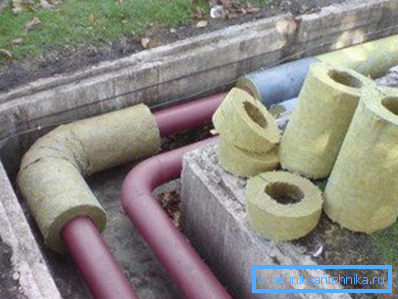

• Isınma, soğutucu sıcaklığına bakılmaksızın, herhangi bir sistemin zorunlu bir bileşeni olmalıdır.
• Isı yalıtım tabakasının donanımı için, her ikisi de hazır (aşağıda “borudaki boru” sistemlerinin özelliklerini anlatacağız) ve prefabrik yapılar kullanılabilir.
• İzolasyon düzenlenirken, metal parçaların korozyona karşı korunmasını sağlamak zorunludur, çünkü bu durumda pas çok daha hızlı yayılacaktır.

• Optimum, bağlantı elemanlarının, buhar bariyerinin ve metal, yoğun polimer veya dokunmamış kumaşın koruyucu tabakasının yardımıyla sabitlenmiş olan yalıtımın kendisini içeren çok katmanlı bir tasarımdır. Ayrıca bazı durumlarda, temel görevi, gözenekli malzemelerin ezilmesinden korunması ve borunun kendisinin deformasyonunun önlenmesi olan bir takviye konturunun kurulması öngörülmektedir.

Ayrıca belgede, her tabakanın kalınlığının hesaplandığı formüller bulunmaktadır. Isı yalıtım devresinin izin verilen minimum gücü (SNiP için) hakkındaki veriler, aşağıdaki tabloda toplanmıştır:

Standartta belirtilen şartların ana kısmının, yüksek kapasiteli ısıtma şebekelerinin yanı sıra ana su tedarik sistemleri ve kanalizasyon borularının düzenlenmesi ile ilgili olduğu unutulmamalıdır. Ancak, kendi elinizle bir su sağlama sistemi veya kanalizasyon sistemi inşa ediyor olsanız bile, bu belgeye kendinizi alıştırmalı ve eğer mümkünse, tasarlarken ve kurarken verilen verileri kullanın.

Malzemelerin gözden geçirilmesi

Polimer malzemeler

Isı kaybını azaltmak için kullanılan malzemeler hakkında konuşmak gerekirse, öncelikle köpüklü polimerleri düşünürüz. Bu oldukça makul, çünkü bu tür ürünlerin kapsamı çok geniş ve bu nedenle bizim durumumuz için en uygun olanı seçmek zor olmayacaktır.

Her şeyden önce, bu tür kompozisyonlar dikkati hak ediyor:

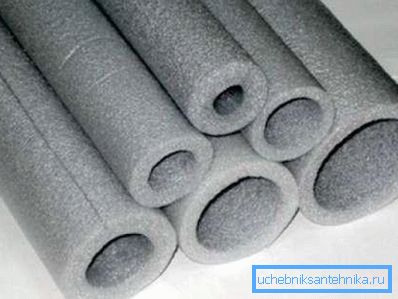

• PE köpük Bu yalıtım, yüksek gözeneklilik, düşük yoğunluk ve nispeten düşük mekanik mukavemet ile karakterizedir. Genellikle PE köpük boru izolasyonu, özel beceriler olmadan bile hızlı montaj yapılmasına imkan veren bir yarıkla dikdörtgen silindir şeklinde yapılır. KKD yalıtımının dezavantajları genellikle mekanik hasar ve düşük ısı direnci nedeniyle hızlı aşınmayı içerir.

Dikkat edin! Kapakların montajını kolaylaştırmak ve malzemenin çıkarılmasını önlemek için, çapı borunun çapına karşılık gelen bir model seçilmelidir.

• Strafor. Düşük elastikiyete ve kayda değer mukavemete sahiptir, çünkü birkaç parçanın “kabuğu” biçiminde üretilmiştir. Parçaları kenarlarında birleştirmek için, bağlantı elemanları olmadan yapmanıza ve "soğuk köprülerden" kurtulmanıza imkan veren çiviler ve oluklu kilitler yapılır. Daha pahalı köpüktür, ancak aynı zamanda daha uzun süre hizmet eder.

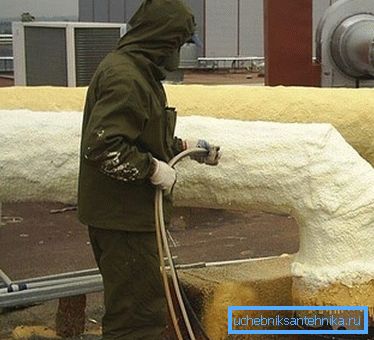

• Poliüretan köpük. Genellikle önceden kurulmuş yalıtım üretimi için kullanılır, ancak günlük hayatta kullanılabilir. İki veya dört bölümden oluşan "kabuklar" biçiminde ve aynı zamanda yalıtım köpüğü formunda mevcuttur. Poliüretanın püskürtülmesi sonuçta ortaya çıkan kabuk kapatılırken en karmaşık şekildeki iletişimin etkili bir şekilde yalıtılmasını sağlar.

İpucu! Polimerizasyondan sonra poliüretan köpüğe ultraviyole radyasyon etkisi altında tahrip edilmez, boya veya dokuma olmayan bir bezle kaplanır. Bir malzeme seçerken, yeterli buhar geçirgenliğine sahip olmasını sağlamak çok önemlidir.

Lifli malzemeler

Polimerik yalıtkanlardan daha az (ve bazı durumlarda daha fazla) popüler değildir, mineral yünü ve türevlerine dayalı yalıtım malzemeleridir.

Bu avantajlara sahipler:

• Çok sayıda lif tarafından oluşturulan benzersiz bir iç yapı tarafından sağlanan düşük termal iletkenlik katsayısı.
• Dış etkenlere, yani asitlerin, alkalilerin, yağların vb.

Dikkat edin! Ek bir artı, mineral yün kabuğunun kemirgenlere zarar vermemesidir.

• Ek bir çerçeve kurmadan şekil koruma yeteneği.
• Makul fiyat.

Aynı zamanda, bu tür ısı yalıtım devrelerinin kurulumu sırasında malzemenin küçülmemesi ve ıslanmadan güvenilir bir şekilde korunmasını sağlamak gereklidir, çünkü bu etkiler işinin etkinliğini önemli ölçüde azaltabilir.

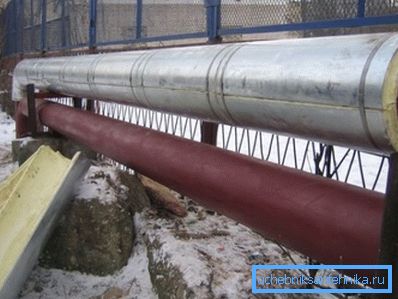

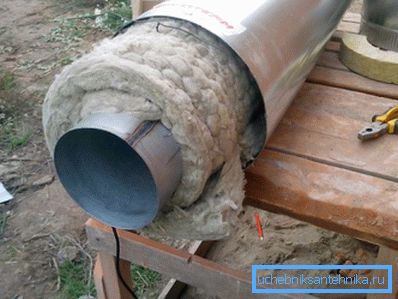

Hem mineral yünü hem de polimer yalıtım mermileri genellikle farklı kalınlıktaki alüminyum veya çelik folyo metalize bir kaplama sağlar. Bu kaplama, kızılötesi radyasyonu yansıtan ve atmosfere ısı yayılımını azaltan bir ısı kalkanı görevi görür.

Yüksek yoğunluklu yapılar

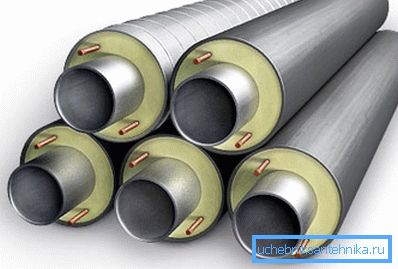

Son olarak, ayrı bir grup, ısı şebekeleri için önceden yalıtımlı borulardan oluşur (“borudaki boru” sistemi). Önceden monte edilmiş bir ısı koruma kasası ile birlikte gelirler ve master'ın görevi sadece tüm detayları tek bir sistemde birleştirir.

Bu tür boru hatlarının yapımının ana bileşenleri şunlardır:

• Baz, bir metal veya polimer borudur. Tüm sistem için taşıyıcı eleman görevi görür, kesintisiz teknoloji kullanılarak veya kaynak ile üretilebilir.
• En çok köpürtülmüş poliüretandan (PUF) yapılan yalıtım tabakası. Kural olarak, özel kalıbı erimiş kütle ile doldurarak boruya dolgu teknolojisine göre uygulanır.

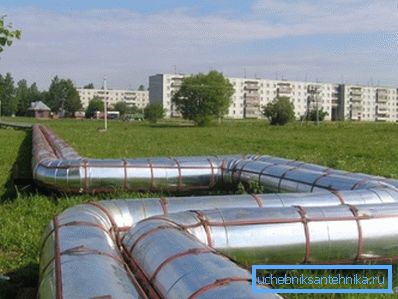

• Koruyucu kapak Polietilenden (PPU PE borular) veya galvanizli çelikten (PPU OT) yapılır. Birinci çeşit, kanal dışı teknoloji ile yere serilmek için tasarlanmıştır, ikincisi açık havada yerleştirme içindir.
• Ayrıca, tüm borunun durumunu belirleyen ve izolasyon veya destek yapısının hasar gördüğü alanları hassas bir şekilde konumlandıran bakır iletkenler, genellikle poliüretan köpük yalıtımının kalınlığında döşenir.

Borular fabrikadan tamamen monte edilmiş ve kaynaklanmış olarak sevk edilir. Isı yalıtım devreleri, özel ısı büzüşmeli kılıfların yardımıyla ya da bir mineral tabakası ile mineral yünü kaplinlerinin astarlanmasıyla birleştirilir.

Kendi kendine kurulum ipuçları

İzolasyon düzenleme sürecinin karmaşıklığı büyük ölçüde işin ölçeğine bağlıdır. Özel bir evin içinde birkaç saat içinde başa çıkabiliyorsanız, otoyolun döşenmesi sırasında oldukça sıkı çalışmak zorunda kalacaksınız.

Aşağıda, tüm kilit noktaları dikkate almaya çalışacağımız talimatlar veriyoruz.

Açıklamaya dışarıdan döşenen boruların izolasyon teknolojisi ile başlıyoruz.

Yeraltına şu şekilde hizmet ediyoruz:

• Açmanın dibinde, yüksek su direncine sahip betondan yapılmış kanalizasyon kanalları bulunmaktadır.
• Boruları tepsiye yerleştiririz, derzleri dikkatlice kapatırız.
• Yukarıdan ısı yalıtım örtüleri koyduk ve daha sonra ürünleri buhar geçiren cam elyafı ile sardık. Sabitleme için özel polimer kelepçeleri kullanın.
• Kapağı bir tepsi ile kapatırız, daha sonra siperden çıkan toprakla örtüşürüz. Tepsinin çeperleri ile çukurun kenarı arasındaki boşluğa bir kil-kum karışımı yerleştirmek ve ardından sıkıştırmak gerekir.
• Eğer tepsi kullanılmazsa, borular kum ve çakıl dolu bir sıkıştırılmış toprak tabakası üzerine serilir.

Dış boru hattının ısı yalıtımı ile ilgili çalışmalar biraz farklı görünüyor:

• Başlamak için, tüm pas parçalarını temizleyin ve metal bir fırça kullanarak çıkarın.
• Ardından boruları korozyon önleyici bir bileşik ile tedavi ediyoruz.

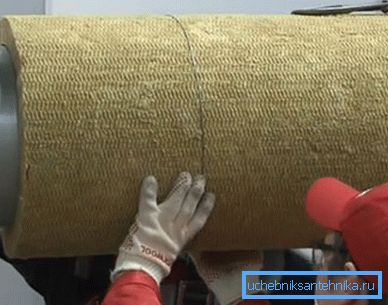

• Bir sonraki aşamada, ya polimer “kabuk” u takıyoruz ya da her boruyu mineral yünü rulo izolasyonu ile sarıyoruz.

Dikkat edin! Ayrıca bir poliüretan köpük tabakası veya birkaç kat seramik yalıtım boyası uygulayabilirsiniz. Boya izolasyonu durumunda, korozyon önleyici tedaviden tasarruf etme fırsatı vardır.

• Bir önceki durumda olduğu gibi, koruyucu bir tabaka oluşturuyoruz, sadece burada bir tanesi de polimer takviyeli bir folyo kaplı film kullanabiliriz.
• Tüm yapıyı sabitlemek için çelik veya plastik kelepçeler kullanıyoruz.

İç boru hatlarını ısıtmak en kolay olanıdır: Polietilen köpük mermilerini, bunlara karşılık gelen çapa koyarız ve folyo bant veya plastik tutturucularla sabitleriz.

Sonuç

Ekipman ve boru hatlarının ısı yalıtımı, uygun malzemeler kullanılarak standart bir şemaya göre yapılmalıdır. Sadece bu durumda, sıcak su kazan dairesinden evine kadar sıcak kalacaktır ve soğuk su aşırı soğukta bile donmayacaktır. Daha ayrıntılı olarak, bu yazıda videoda yalıtım iletişimi sorunları ele alınmıştır.
