Borunun çatıdan geçişi nasıl organize edilir

Baca borusunun çatıdan geçişi, ev yapımı ustaların sık sık bazı problemleri olduğu cihazla oldukça karmaşık bir unsurdur. Gerçek şu ki, geçit, “çatının böreği” nin tüm koruyucu özelliklerini ihlal etmemeli, ancak yangın güvenliği standartlarına uymalıdır. Sonra böyle bir yapıyı nasıl organize edeceğimize bakalım.

Genel bilgi

Çoğu zaman, baca düzeneği evin tasarım aşamasında planlanır, ancak bazen aşağıdaki durumlarda, duman çıkarma sistemini halihazırda inşa edilmiş bir binanın çatı katı ve çatısından getirmek gerekir:

• Çatının yeniden inşası veya revizyonu ile;
• Isıtma kaynağını değiştirirken.

Çatıdan boru geçişinin düğümünü yapmak, yeni başlayanlar şunları öğrenmelidir:

• Pasajı daha iyi yerleştirmek için.
• Güvenli ve güvenilir termal ve su geçirmezlik sağlamak için borunun tavandan ve tavandan geçişi nasıl sağlanır.

Bu görevlerin her birinin çözümü, ona bağlı olacağından doğru bir şekilde yaklaşılmalıdır:

• Baca performansı;
• Yangın güvenliği;
• Çatının sıkılığı.

Bu nedenle, bu sistemi kurma sürecini daha ayrıntılı bir şekilde inceleyelim.

Baca yerinin seçimi

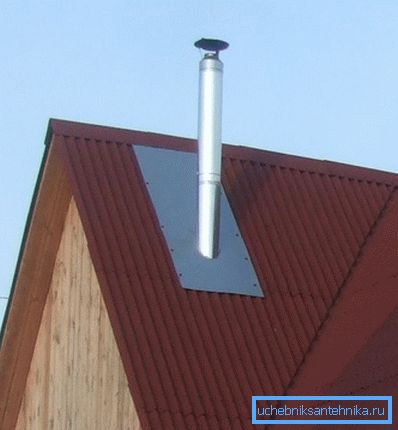

Uzmanlara göre, borunun yeri için en iyi seçenek çatının sırtına yakın kurulumudur.

Bu çözüm aşağıdaki avantajlara sahiptir:

• Baca yakınındaki kar birikimini en aza indirmenize ve ayrıca çatının kaçaklarını ortadan kaldıran sırtın yakınındaki kar ceplerinin oluşmasını önler.
• Bu düzenleme ile, düşük bir baca yüksekliği elde edilir, böylece yapı üzerindeki çevresel etki azaltılır, bu da yoğunlaşma olasılığını azaltır.

Dikkat edin! Baca aşağı doğru eğim üzerinde yer alır, daha çok, bina kodlarına göre, çatı üzerindeki yüksekliği olmalıdır. Ev yüksek katlı bir binanın duvarına bitişik ise, boru yüksek katlı bir binanın çatısının üzerinde olmalıdır. Tavan düz ise, yükseklik en az 500 mm olmalıdır.

Ayrıca, baca çatısından geçişin aşağıdaki yerlere yerleştirilmemesi de dikkate alınmalıdır:

Dikkat edin! Baca çatıya sağlam bir şekilde bağlanmamalıdır, çünkü çatının bütünlüğünün ihlali durumunda sistemin tahrip olma ihtimali vardır.

Baca nasıl çıkarılır

Çatıdan

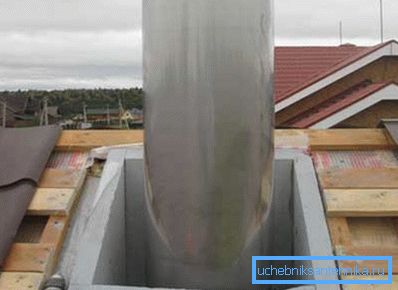

Çatı yalıtımını neme karşı korumak için, hidro-buhar bariyeri malzemesinin kullanıldığı bilinmektedir. Bununla birlikte, mevcut yangın güvenliği düzenlemelerine uygun olarak, bacadan yanıcı maddelere belirli bir mesafenin (13-25 cm) korunması gerekmektedir. Çoğu zaman, bu sorunu çözmek için, içinde baca bulunan özel kutular kullanın.

Kanal ve boru arasında bir ısı yalıtıcısı olarak mineral yün döşenir. Aynı zamanda, çatının hidro-buhar yalıtım filmi kanalın üzerine getirilir ve çivi veya zımba ile sabitlenir.

Yukarıda, genellikle paslanmaz çelik, bakır veya galvanizden yapılmış apronlarla özel bir tasarım yapılır. Apron, amaçlanan çatının eğim açısı için tasarlanmalıdır.

Dikkat edin! Baca dikey olarak yerleştirilmelidir. Dikeyten 30 dereceden fazla sapmaya izin verilir.

Pasajın tasarımının büyük ölçüde birkaç faktöre bağlı olduğunu söylemeliyim:

• Malzeme - boru, tuğla, metal, asbest çimento ve diğer bazı malzemelerden yapılabilir.. Her biri için tasarımın kendine özgü özellikleri vardır.
• Yakıt yakma sıcaklığının sıcaklığı odun, kömür, turba vb. Olabilir.. Yakıt türü, baca ısıtıldığı sıcaklığa bağlıdır.
• Dış kaplama - tasarım örneğin tuğla veya sıvalı olarak kaplanmış olabilir, bağlantı tasarımı tamamen farklı olabilir..

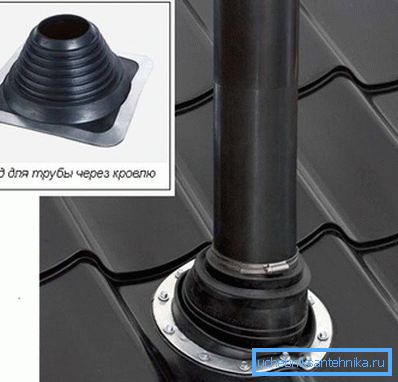

• Çatı malzemesi türü - piyasada, borunun yuvarlak ve kare kesitleri ve farklı çatı kaplama tipleri için tasarlanmış hazır ek elemanlar bulunmaktadır.. Ek elemanların fiyatı genellikle yüksek değildir, bu nedenle, bacada standart olmayan bir kesit şekli yoksa, parçaları kendiniz yapmak hiç bir anlam ifade etmez.

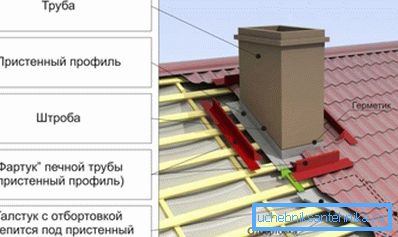

Örneğin, bir borunun bir metal kiremitten geçişi aşağıdaki gibidir:

• Pürüzsüz metal levhalar boruya yakın yerleştirilir. Boyutları, baca kutusunu üst üste gelecek şekilde olmalıdır.
• Baca yanında metal profil köşesi monte edilmiştir.
• Daha sonra eklemler çatı sızdırmazlık maddesi ile kapatılır.

Dikkat edin! Sandviç borunun çatıdan geçişinin, ısı yalıtım malzemesinin bulunduğu iki duvardan oluştuğu için bir kutu olmadan gerçekleştirilebileceğine inanılmaktadır. Ancak, bu görüş yanlıştır - kutu her durumda gereklidir.

Aynı talimatlar ve seramik karolarla çatı kaplama için contalama için tek şey, çelik levhalar yerine yumuşak bir alüminyum veya kurşun bant kullanıyor. Yumuşak bir karo için bir son halı apron olarak kullanılabilir. Ondulin içinden geçen bacaların su yalıtımı için özel bir yalıtım bandı kullanın "onduflesh."

Tavandan veya tavandan geçmek

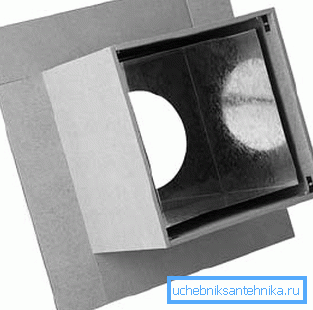

Tavandan veya tavandan geçen geçiş, çatı ile aynı prensipte gerçekleştirilir. Bu durumda geçiş kutusu mineriteden yapılabilir.

Kutunun iç boşluğu için, aynı zamanda mineral yün veya genişletilmiş kil ile doldurulması gerekir. Ek olarak, bir doldurma borusu olarak, kum kullanabilirsiniz - bu seçenek en ucuzdur.

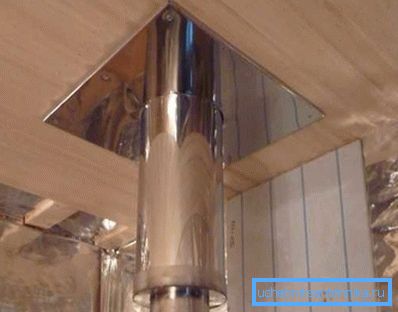

Bir borunun bir banyo tavanından geçmesi durumunda, yanıcı olmayan bir ısı yalıtım malzemesi de boru ve yanıcı maddeler (çoğunlukla ahşap yapılar) arasında reasürans için döşenir. Uzmanlar böyle bir önlemi göz ardı etmemek için tavsiyelerde bulunuyorlar, çünkü maliyetler fazla artmıyor, ancak güvenlik açısından böyle bir conta belirleyici bir rol oynayabilir.

Banyo bacalarında genellikle buhar odasından duvarın içinden bekleme odasına ve oradan da tavan arasındaki sokağa çıkarıldığını söylemeliyim. Borunun duvar boyunca benzer bir geçişini organize etmek için, mineral yünü ile doldurulmuş bir besleme akışının kullanılması da gereklidir, sadece bu, cam yünü olmamalıdır, ancak 1000 dereceye kadar sıcaklıklara dayanabilen bazalt yünüdür.

İpucu! Baca bölümlerini kendi ellerinizle birleştirirken, sızdırmazlık için özel sızdırmazlık malzemeleri kullanabilirsiniz. En az 1000 derecelik sıcaklıklara dayanabilmesi için onlara dikkat etmeniz gereken tek şey.

Burada, belki de, cihazın tüm ana nüansları, zemin ve çatılarda duman egzoz sistemlerini geçer.

Sonuç

Bacaların tavandan çatıya geçişi, sadece derzlerin sıkılığını değil, aynı zamanda binanın yangın güvenliğini de içeren tasarımın önemli bir öğesidir. Bu nedenle, duman egzoz sistemleri oluştururken, bu düğüme özel dikkat gösterilmelidir.

Böyle bir inşaatı yapmak zor değil, esas olan yangın güvenliği gerekliliklerini ve bina kodlarını kesinlikle gözlemlemek. Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
