Borunun ısıtma için hangi çapta seçileceği: temel kuralların

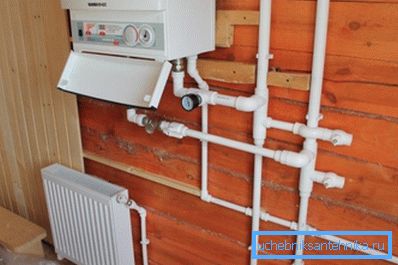

Bir daireye veya özel bir eve ısıtma yaptığınızda, kullanılan boruların malzemesine ek olarak, bölümlerinin boyutları da dikkate alınmalıdır. Belirli bir süre boyunca geçirilecek olan akışkan miktarını belirler, bu da tüm yapının performansını önemli ölçüde etkiler. Bu göstergenin nasıl bulunacağını daha ayrıntılı tartışacağız.
Boru hattının enine kesiti ile içindeki basınç kapasitesi arasındaki ilişki
Bir başlangıç için, daha kalın olan borunun, içindeki soğutucu maddenin hareketinin daha yoğun olduğu mitini ortadan kaldırmak önemlidir. Çapta aşırı bir artışla, sistemdeki basınç, evdeki ısınmanın tamamen ortadan kalkmayacağı ölçüde düşebilir. Bunu önlemek için, en yaygın boru tipi ürünler için soğutucu akışkanın parametrelerini listeleyen aşağıdaki tabloyu okuyun:
| Boruyu görüntüle | Tüketim, m3/ h | Hız, m / s | Kafa kaybı, m / 100 m |
| Çelik yeni 133? 5 | 60 | 1.4 | 3.6 |
| Çelik yaşlı 133? 5 | 60 | 1.4 | 6.84 |
| PE 100 110 × 6.6 (SDR 17) | 60 | 2.26 | 4.1 |
| PE 80 110? 8.1 (SDR 13.6) | 60 | 2.41 | 4.8 |
| Çelik yeni 245? 6 | 400 | 2.6 | 4.3 |
| Çelik eski 245? 6 | 400 | 2.6 | 7 |
| PE 100 225? 13.4 (SDR 17) | 400 | 3.6 | 4 |
| PE 80 225? 16.6 (SDR 13.6) | 400 | 3.85 | 4.8 |
| Çelik yeni 630? 10 | 3000 | 2.85 | 1.33 |
| Eski çelik 630? 10 | 3000 | 2.85 | 1.98 |
| PE 100 560? 33,2 (SDR 17) | 3000 | 4.35 | 1.96 |
| PE 80 560? 41,2 (SDR 13.6) | 3000 | 4,65 | 2.3 |
| Çelik yeni 820? 12 | 4000 | 2.23 | 0.6 |
| Çelik eski 820? 12 | 4000 | 2.23 | 0.87 |
| PE 100 800? 47.4 (SDR 17) | 4000 | 2.85 | 0.59 |
| PE 80 800 ± 58.8 (SDR 13.6) | 4000 | 3 | 0,69 |
Seçim özellikleri
Isıtma için boru çapı nasıl seçilir? En baştan tanımlarına bir göz atalım.
tanım
Isıtma için boru çapının seçimi aşağıdaki özelliklerle belirlenir:

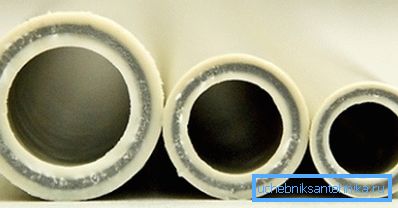

- İç duvarlar arasındaki mesafe - borunun iç çapı. Bu, gelecekteki tasarımın verimini gösteren en önemli göstergedir.
- Dış duvarlar arasındaki mesafe - dış çap. Sınıflandırılmıştır:
| sınıf | Parametre, cm |
| küçük | 0,5-10,2 |
| ortalama | 10,2-40,6 |
| harika | 40.6 veya daha fazla |
- Şartlı geçiş. Bölüm değeri yuvarlanır ve inç birimlerine dönüştürülür.
Dış ve iç çaplar arasındaki fark, ürünün duvar kalınlığıdır ve bu da boru hattının ısı transferini etkiler.
Az veya daha fazla
Hesaplamalar yapıldıktan sonra, değerler belirli bir menzile sahip olabilir, hangi yönde sapmak daha iyidir: daha büyük veya daha küçük olana?
Uzmanlar, birkaç nedenden ötürü küçük bir bölümün kullanılmasının daha mantıklı olduğuna inanıyor:
- Boru hattında ısıtılması gereken daha az miktarda soğutucu var. Böylece, ısıtma sisteminin işletim maliyeti azalır.
- Kurulumu el ile yapmak daha kolay.
- Daha kalın örneklerle karşılaştırıldığında ince tüplerin kendileri daha düşük.
İpucu: Isıtma sisteminin verimliliğini önemli ölçüde azaltacağından ve çok gürültülü hale getireceğinden, hesaplamaların sonuçlarını özellikle hafife almamalısınız.
İdeal hızın 0,3 ile 0,7 m / s arasında olduğu unutulmamalıdır.
Hesaplamalar yapmak
Sürecin özünü anlamak için, 20 m'lik bir odada bulunan boruları ısıtmak için en uygun kesitin bulunması örneğini dikkate alın.2.
Talimat aşağıdaki gibidir:
- Her şeyden önce, gerekli ısı transferinin göstergesini buluruz. Duvarlarda yalıtım varsa ve tavanlar üç metreyi geçmezse, o zaman her on metrekare için 1 kW termal güç gerekir. Sürümümüze geçin ve 2 kW kazanın.
- Daha sonra, yüzde 2.4 rezervini de ekliyoruz, bu da nihayetinde bize 2.4 kW veriyor.
İpucu: Çevrimiçi hesaplamalar yaparken bir hesap makinesi kullanmanız önerilir. Böyle bir program görevi önemli ölçüde basitleştirebilir ve tipik hataları önleyebilir.
- Odada pencere varsa, en az 1.2 kW kapasite ile aynı sayıda pil ekleyin. Genellikle doğrudan pencere açıklıklarının altına yerleştirilirler.
Önemli: Gücün değeri daha fazla alabilir, ancak hiçbir durumda, sisteminiz görevini üstlenmeyeceğinden dolayı.

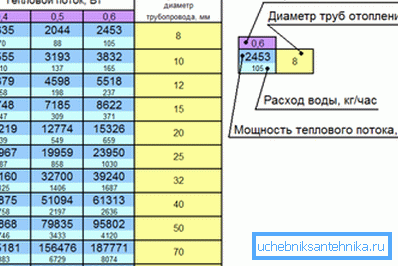

- İç çapları içeren tabloda, 2400 W'lık güç elde edilir.. Orada, sekiz milimetrelik çaplı boruların belirli bir ısıtma sistemi için uygun olduğunu görüyoruz. Sıvının hızı 0,6 m / s, akış hızı - 105 kg / saat ve tam termal güç - 2453 watt olacaktır.
Ayrıca, on milimetre çapındaki borular kullanılmasına izin verilir, daha sonra soğutma sıvısı hızı 0,4 m / s'ye düşecek, akış oranı 110 kg / saat'e çıkacak ve kapasite 2555 W'ye çıkacaktır.
Sonuç
Isıtma için borunun çapının seçimi çok önemli bir görevdir ve tüm sistemin performansı bu aşamadaki doğruluğa bağlıdır. Çok geniş ürünler işlevlerini tamamen yerine getirmeyi bırakabilir ve çok zayıf olanlar verimsiz ve gürültülü bir şekilde çalışacaktır (ayrıca bkz. Boruların dış çapı - boyutlar hakkında bilmeniz gerekenler).
Bu nedenle, maksimum etkiyi elde etmek için hesaplama yaparken ve seçim yaparken tüm detayları dikkate almak gerekir. Makalede bunun için gereken tüm bilgileri açıklıyoruz.
Sunulan videoda, üzerinde durulan konuyla doğrudan bir ilişkisi olan ek materyalleri tanımış olabilirsiniz. Hesaplamalar yaparken dikkatli olun!
