Çatı borusu: doğru kurulum

Bir evin çatısı boyunca borunun nasıl tutulacağı konusundaki en zor şey, su yalıtım yöntemleri olarak adlandırılabilir, yani yağmurdan gelen su çatıdaki delikten geçmemelidir. Bunun için çeşitli yöntemler ve araçlar vardır, bunun yanı sıra, çatı malzemesinin türüne - yapısına, dokusuna ve rahatlamasına, ve baca kesitinin veya buradaki havalandırmanın - nerdeyse alakasız olmasına bağlıdır.

Aşağıda bu tür bir düzenleme için birkaç seçeneğinizi inceleyeceğiz, ayrıca bu makaledeki videonun tematik bir tanıtımını görebilirsiniz.

Bağlantı yöntemleri

Not. Çatı malzemesinin kavşağının fırın veya havalandırma borusuna olan yeri, tüm çatının en önemli düğümlerinden biri olarak adlandırılabilir. Çatının bir su yalıtım malzemesi olarak bütün değeri, tesisatının doğruluğuna ve kalitesine bağlıdır.

Genel hükümler

• Başlangıç ​​olarak, baca veya havalandırma duvarlarına çatı malzemesinin birleşim yeri olduğu için, genel ifadenin ne olduğu, bacadaki çatının nasıl atlatılacağı tam olarak doğru değildir.. Buradaki ana görev, bu eklemin yerinin, tavan odasına su girmesini önlemek için bazı malzemelerle çok iyi bir şekilde kapatılmasını sağlamaktır.
• Baca için kendi ellerinizle bir delik açmak zordur ve genellikle bir öğütücü veya çatı makasla kesilir - bu hem çatı malzemesinin montajı sırasında hem de sonrasında yapılabilir - her şey arzuya bağlıdır.. İkinci anı yürütmek çok daha zordur - bir apronun yardımıyla (en çok galvanizli teneke ile yapılır) birleşme yeri ve aynı zamanda contanın işlevini çeşitli silikonlar ve çimento-kum harcı, fayans yapıştırıcısı ve bitümen ile gerçekleştirebilir.
• Böyle bir görevi gerçekleştirmek için, birleşme işleminin gerçekleştirildiği malzeme, çatı malzemesine karşılık gelmelidir.. Örneğin, arduvaz için, talimat, bir bitüm karo, bir son halının gerekmesi ve Ondulin için - yapısına karşılık gelen bir malzeme için galvanizli kalay ve bitüm macun kullanımını önermektedir.

Metal çatıya bitişik

Şimdi, eğer fırın veya havalandırma borusu genişliği 80 cm'yi geçmiyorsa, rampa üzerinde nasıl bir ek parça yapılacağına bakacağız. Burada, iki ana görevi çözmeliyiz; birincisi, eğim boyunca akacak ve çatı üzerinde yeniden yönlendirecek olan, fakat bacadan daha aşağıda olan suyu kesmek (aynı zamanda, havalandırma için tavanın üstündeki borunun çapına ve yüksekliğine bakın).

Ancak görevin ikinci kısmı, suyun aşağı aktığı boruların duvarları ile ilgilidir - aynı zamanda rampanın alt kısmına da müdahale edilmeli ve yönlendirilmeli ve tavan arasına girmemesi önlenmelidir.

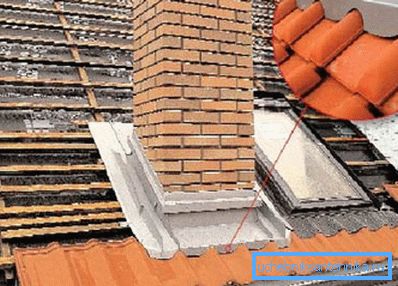

Şimdi, çatıdaki borunun kesilmesi, galvanizli sacdan yapılması gereken aprona bağlı olacak ve çevre etrafında yaklaşık 200-300 mm'lik bir çatı eğimini kapsayacak ve baca üzerindeki dönüş yaklaşık 100-150 mm olmalıdır. Baca veya kanala ait bölüme bağlı olarak, GOST 14918-80'e karşılık gelen ve 0,4 mm kalınlığa sahip olan ve çevre uzunluğu 10002000 mm veya 12502500 mm olacak olan kağıtları kullanabilirsiniz.

Bu durumda, metal kiremit veya döşemenin doğru bir şekilde kesilmesi, yani metal tabakanın boruya dayanmaması, deformasyonuna neden olması ve su sızıntıları için koşullar yaratması önemlidir, ancak aynı zamanda boşluk çok büyük olmamalıdır. 3-5 mm yeterlidir.

Apron hazır olduğunda, sızdırmazlığını sağlamanız gerekir ve bunun için mağazada satın alabileceğiniz özel bir bitüm su yalıtımını kullanabilirsiniz, ancak fiyatı çok yüksek görünüyorsa, normal reçineyi eritebilirsiniz.

Tabii ki, bu reçineyi, bağlantı noktalarındaki apronun altına dökebilirsiniz, ancak burası, etrafındaki çatı malzemesini böyle özüyorsunuz, bu nedenle, metal apronun üzerinde duracağı bir conta gibi bir şey ayarlamalısınız. Jüt kumaş bu amaç için en uygun olanıdır, yani eski jüt torbalardan sıradan çuvallar.

Bu kumaştan, yatak ve sızdırmazlık bandı, metalin boruyu birleştirdiği yerde kesilir ve sıcak reçine ile bulaştıktan sonra, üstüne bir önlük yerleştirilir. Reçine sertleşirken, eski çıtalardan yapılabilen kenetleme şeritleri kullanmalısınız.

Çok iyi, baca veya havalandırma sırtın hemen yakınında yer aldığında - böylece ön kenarın üst kısmının sırt kenarından başlaması ve böylece sızıntıdan kurtulma şansı elde edersiniz. Ancak boru, aynı zamanda işi daha kolay hale getiren bir paten üzerinde de olabilir, çünkü apron her iki rampada yer almaktadır, bu nedenle, su, apronun her iki tarafına yayılacağından, yukarıdan herhangi bir sızıntı yoktur.

Not. Gerekirse, sac metal, baca ve çatı malzemesine bir pres rondelası ile vidalar kullanılarak sabitlenir.

Yumuşak çatı

Yumuşak bir çatı, örneğin, zona için, iki tip kavşak kullanılır - açık ve kapalı, ikinci seçenek çok nadiren kullanılsa da, oldukça kullanışlıdır ve kullanımı oldukça karmaşıktır, bu nedenle, ilk yönteme dikkat edeceğiz. Bu durumda, hem çatıdaki hem de bacalardaki havalandırma boruları çatı malzemesine metal kiremit ile aynı prensipte, yani bir önlük ve çeşitli sızdırmazlık malzemeleri yardımıyla yapıştırılır (ayrıca bkz. Boru bağlantı parçaları: tip ve cihaz).

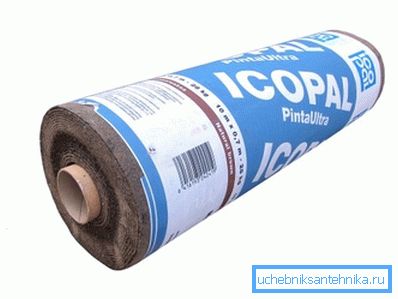

Sadece yumuşak bir çatı için, önlük metalden değil, zona altına giren bir son halıdan yapılır.

Yumuşak bir apronun döşenmesi prensibi, kiremitin bir bütün halinde birleşmesi ve çatı malzemesinin halıya bitişik olduğu yerlerde herhangi bir sızıntı olmaması ve suyun boru içinden tavan odasına akmaması, dolayısıyla bacaların bacalanmasıdır.

Sabitleme için burada çeşitli bitümlü macunlar kullanılır, ancak bunların tümü doğrulanmamıştır - bir veya daha fazla süre sonra ayrılma oluşur ve daha sonra su çatlaklardan geçer.

Uygulama, Katepal'ın K-36 tutkalının bu amaç için çok uygun olduğunu ve uzun bir süreye hizmet ettiğini ve sıcaklık dalgalanmaları, ultraviyole radyasyon ve nemden korkmadığını ortaya koymaktadır.

Not. Burada çok önemli bir nokta var - halı bacalarına bitişik - eğer bitümlü fayanslar ile yapışma mükemmelse, bu baca tuğla duvarından söz edilemez. Bu nedenle, yapışma koşullarını yaratmak için, bağlantıdaki boru bir astar ile muamele edilir ve tamamen kuruması için bir fırsat verir.

ondulin

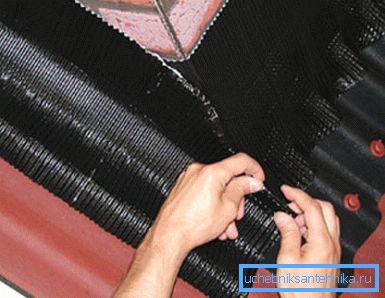

Ondulin ile kaplı çatıdaki derzleri kapatmak için Onduflash-super elektrik bandı ve Ondulin kapak önlüğü gibi markalı malzemeleri kullanabilirsiniz. Kurulum prensibi, yumuşak veya sert bir çatı için aynı kalır - burada yukarıdaki fotoğrafta gösterildiği gibi, bağlantının sızdırmazlığını gözlemlemek önemlidir.

Apronun montajı sadece yalıtım bandı yardımı ile değil, aynı zamanda pres rondelalı ve kendiliğinden yapışan vidalarla da uygulanır. Apronun Ondulin'e sabitlenmesi gerekir (eğer gerekirse, farklı mastikleri veya Katepal'dan aynı K-36 tutkalı kullanabilirsiniz).

Sonuç

Aynı zamanda, ilke olarak, slate, ondulin, metalik veya yumuşak kaplamalardan yapılmış bir çatı üzerindeki boru ek parçaları aynı prensibe göre yapılır - bağlantı noktaları sadece yatayda değil, dikey düzlemde de (boruya dönerek) sıkı olmalıdır. Bazı durumlarda, özellikle yumuşak kaplamalar için apron olarak, erimiş zift üzerine yerleştirerek çatı keçesini kullanın.
