Çelik boruların sınıflandırılması amaç ve özelliklerini

05-10-2018
Borular

Çelik borular, ev ve endüstriyel yapılarda yaygın olarak kullanılmaktadır. Çeşitli sıvıları ve gazları taşıyan açık ve kapalı sistemlerin elemanları olarak hizmet ederler. Onları ve metal parçaları olarak uygulayın.

Günlük yaşamda, genellikle ısıtma ve su temini için kullanılırlar. Aynı zamanda çelik boruların işaretlenmesi randevularını verecektir.

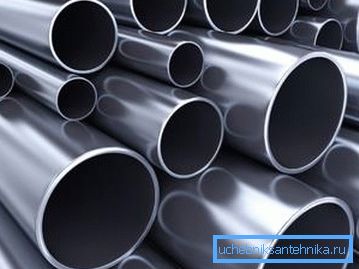

Bu ürünü başarıyla kullanmak için sınıflarını ve türlerini incelemek gerekir.

Ürün bölümü

Aşağıdaki özelliklerle tanımlanan altı ürün sınıfı vardır:

  • malzemenin türü, homojenliği;
  • üretim yöntemi;
  • enine kesit şekli;
  • Hedef.

sınıf randevu
ben Gaz boru hatları, inaktif sıvıların taşınması, kuru madde ve gazlar, destek ve kablo şebekelerinin yapımı
II Petrol, gaz, su ve yakıt için gövde sistemleri
III Yüksek sıcaklık ve basınca sahip ağlar için özellikle güçlü ürünler
IV Gövde ve sondaj boruları
V Petrol kuyuları, direkler ve köprü vinçleri
VI En dayanıklı ürünler pistonlar, pompalar, rulman halkaları, yüksek basınç seviyeli tankların elemanları olarak kullanılır.

GOST'e göre çelik boru çeşitleri

  1. 3262 ve No. 10705/80 sayılı Devlet Standartlarına göre çelik boruların isimlendirilmesi, su ve gaz boru hatlarının, evsel ve endüstriyel ısıtma sistemlerinin montajı ve çelik iskeletlerin oluşturulması için tasarlanmıştır.
  2. Devlet Standartları №20295 / 85'e uygun analoglar, gaz ve petrol için ana boru hatlarının düzenlenmesi, toprak ve çukurların güçlendirilmesi için kullanılır.

Çelik sınıflarda

Belirli bir GOST'ye ek olarak, ürünlerin seçimi, ürünlerin yapıldığı çelik sınıfını dikkate almalıdır.

Şunlar olabilir:

  • Cm-1;
  • Cm-2;
  • Cm-3;
  • Cm-4;
  • Cm-5;
  • Cm-6;
  • Madde 7

Garantili çelik kalitesi 3 kategoriye ayrılır:

  • A harfi, malzemenin mekanik nitelikleri anlamına gelir;
  • B harfi kimyasal bileşimi;
  • B harfi, ürünün mekanik bileşenlerinin kimyasal özellikleriyle ilişkisini gösterir.

Grade A, her zaman yukarıda listelenen çelik tiplerine karşılık gelir. Talimatlar, eğer ürün "kaynayan" çelikten yapılmışsa, "yarı-sessiz" analog - PS'den geliyorsa, ek olarak KP harfleriyle indekslenir. Böyle bir işaret olmadığında, metal “sessiz” tipine aittir.

Ürün çeşitleri ve üretim yöntemi

Çaplarına göre standart ölçülerde çelik borular:

  • kılcal analoglar - 0.3 / 4.8 mm;
  • küçük çaplı ürünler - 5/102 mm;
  • ortalama kesitli ürünler - 102/426 mm;
  • büyük çaplı borular 426 mm'den daha büyüktür.

Kesit şekli ve duvar kalınlığı

Duvar kalınlığı için ürün özellikleri.

Boru duvarlarının kalınlığı aşağıdakilere ayrılmıştır:

  • özellikle ince duvarlı;
  • İnce duvarlı;
  • Normal;
  • kalın;
  • özellikle kalın duvarlı.

İnce analoglar 1 mm kalınlığa, en kalın ürünlere sahiptir - 19 mm.

Dikkat edin! GOST'ye göre, bir çelik borunun böyle bir duvar kalınlığı küçük gibi görünmektedir. Bununla birlikte, bu tür analoglar 20/50 tonluk iç ve dış yüklere dayanabilir.

İki çeşit hassas işleme ürünü vardır.

  1. Birinci sınıf ürünler uçları keser ve çapakları temizler.
  2. İkinci sınıf sadece kesilir.
Bir fotoğrafta profil boruları aralığı.

Çelik ürünler için kesit profilinin şekli iki kategoriye ayrılmıştır.

  1. Şekilli (profil) borular metal yapıların elemanları olarak işlev görür. Dikdörtgen, kare, oval, elmas şeklinde, nervürlü, segmental, gözyaşı şeklinde, üçlü, altıgen, oktahedral vb. Olabilirler.
  2. Yuvarlak analoglar çeşitli maddelerin taşınması için tasarlanmıştır.

      Üretim modu

Metal boru üretim yöntemine göre 2 türe ayrılır.

  1. Çeşitli kaynak yöntemleri kullanılarak üretilmiştir: gaz-elektrik; fırın (butt); Direnç kullanarak elektrik kaynağı.
  2. Kesintisiz bir yöntem durumunda, preslenmiş veya haddelenmiş (deforme) sıcak ve soğuk analoglar üretilir.

Tüketici kalite borularını etkileyen özellikler

  1. Çelik boruların iç pürüzlülüğü, duvarlarındaki birikintilerin ve korozyon ürünlerinin büyümesine yol açar. Bu onların verimini düşürür.

Çelik boruların pürüzlülük katsayısı farklı olabilir. Bu onların üretim ve koşullarının yöntemine bağlıdır. Aşağıda bu konuyla ilgili bir tablo var.

Boru / durum Pürüzlülük mm Pürüzlülük, inç cinsinden
Yeni kesintisiz 0 /, 02/0 /, 1 0.0008 / 0.004
Yeni uzunlamasına elektrowelected 0,05 / 0,1 0,002 / 0,004
Yeni galvanizli 0.15 0006
Kullanılan Saf 0.15 / 0.2 0,006 / 0,008
Biraz paslı 0,1 / 0,4 0,004 / 0,016
Çok paslı 0.4 / 3 0.016 / 0.12
Bazı mevduat 1 / 1.5 0,04 / 0,06
Birçok mevduat 1,5 / 4 0,06 / 0,16
Bitüm sakız ile kaplanmış 0.05 0002
  1. Kendi çelik ağlarınızı kurduğunuzda, sıcaklık farklılıklarından dolayı termal genleşme nedeniyle boru uzunluğundaki değişimi dikkate almalısınız. Doğrusal doğrusal uzama katsayısı 0.0120 mm / m'dir. K. Sonuç olarak, sıcaklık 50 ° C ila 6 mm arasında değiştiğinde boru genişleyecektir.

Dikkat edin! Metal ürünlerin doğrusal uzaması, plastik analoglarınkinden 20 kat daha azdır. Böyle düşük bir parametre değeri onların önemli avantajıdır.

  1. Çelik boruların ısıl iletkenlik katsayısı oldukça yüksektir - 74 W / m • K. Bu özellik ısıtma ağları ve sıcak su temini için idealdir. Soğuk su için kötü çünkü Borular “terletmeye” başlar, ıslanır ve paslanır.

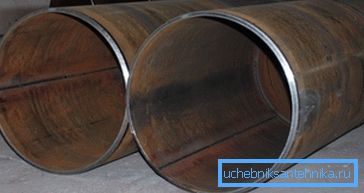

Kaynaklı muadiller katı olanlardan daha az dayanıklıdır.
  1. Aynı duvar kalınlığı ile, dikişsiz ürünler kaynaklı muadillerinden daha güçlüdür, çünkü eklem zayıf bir bölgedir.
  2. Çıkışları, ürünlerin iç çapının büyüklüğüne bağlıdır.
  3. Duvar kalınlığı, borunun gücünü ve yüksek basınca karşı direncini etkiler.
  4. Dış kaplama da önemli bir rol oynar. Siyah çelik boru galvanizli ise, neredeyse paslanmaz. Krom kaplı muadillerinin fiyatı yüksektir, ancak korozyona karşı artan dirençlerinin yanı sıra çok estetik görünmektedirler.

Sonuç

Çelik boruların işaretlenmesi ve sınıflandırılmasında uzmansanız, ihtiyaç duyduğunuz çeşitliliği kolayca alabilirsiniz.

Bu makaledeki video kendi temasına devam edecek.
