Çelik dikdörtgen borular - teknik bilgiler ve düzenleyici

Boru hattından bahsetmek gerekirse, akla ilk önce sıhhi tesisat, kanalizasyon ve ısıtma yaparken kullanılan dairesel kesitli bir ürün geliyor. Ama talep ve boru, hangi daire, özellikle dikdörtgen biçiminde farklıdır. Doğru boruyu seçmek için, yasal gerekliliklere ve etiketleme kurallarına alışmak yararlıdır.

Genel bilgi

Sıhhi tesisat veya ısıtma sistemleri için kare ve dikdörtgen kesitler asla kullanılmaz. Örneğin, herhangi bir yapının çerçevesini kurarken kare bir boru hattının avantajları ortaya çıkar.

Tüm işleri kendi ellerinizle yaparken, aynı anda birkaç avantajı görebilirsiniz:

• düşük ağırlık;
• yüksek mukavemet;
• mükemmel burulma direnci;
• kurulum hızı;
• zarif görünüm.

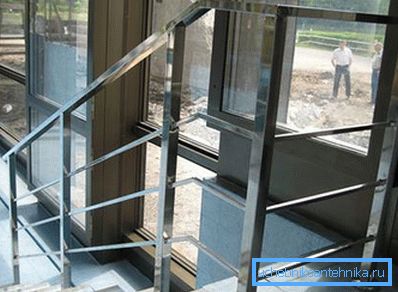

Ayrıca, düz yüzey de pratiktir. Duvarın yüzeyine kolayca takılabilir ve örneğin bir korkuluk takarken, bir profil borusunun üstünün takılması çok daha zordur.

Düzenleyici çerçeve

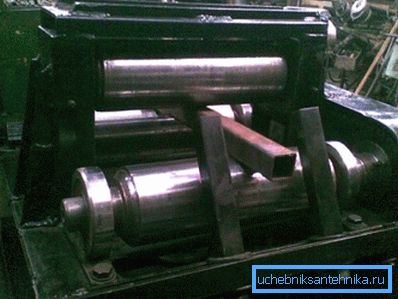

Profil boru hattının üretimi, boruyu bir dizi silindir vasıtasıyla geçirerek, istenen şekli verir. Bu durumda, son ürünün ürün yelpazesinde belirtilen boyutlara uygunluğu oldukça sıkı bir şekilde kontrol edilir.

Düzenleyici belgelere gelince, profil boru hattının standart boyutları hakkında kapsamlı bilgi içeren bir “grup” standardı seçebilirsiniz:

• GOST 8645-68, GOST 8645-86 ve GOST 8645-82 - bu dokümanlar, çelik dikdörtgen boruların gereksinimlerini ve boyutlarını göstermektedir;

• GOST 8639-68 ve bir dizi çelik dikdörtgen boru üzerindeki GOST 8639-82, kare kesitleri hakkında temel bilgiler içerir;

• GOST 30245-03 - İçinde hem kare hem de kesit olarak boru hattı üzerindeki verileri bir dikdörtgen şeklinde bulabilirsiniz. Ek olarak, kaynağın mukavemeti için gereksinimleri içerir.

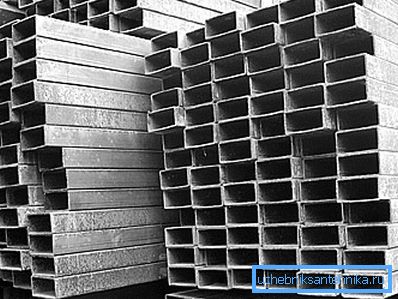

Çelik Dikdörtgen Boru

Bu durumda, öncelikle ürünün kalınlığına ve yüksekliğine, ayrıca duvar kalınlığına dikkat edilmelidir. Ayrıca, köşelerin yuvarlak olduğunu anlamanız gerekir, bu nedenle eğrilik yarıçapı da kontrol edilir.

Dikkat edin! Boru hattının köşelerinde yuvarlama - gerekli bir ölçü. Köşeler yuvarlanmamışsa, bu yerlerde burulma deformasyonu sırasında strüktür konsantrasyonları gözlenecek ve bu da yapının stabilitesini tehlikeye sokacaktır.

Dikdörtgen çelik boru üzerindeki GOST 8645-82, sıcak ve soğuk haddelenmiş boruların yanı sıra elektro-elektriksel olarak da uzanır. Ürün çeşitlerine göre 15x10 mm ila 180x150 mm arasında olabilir.

Ve eğer bir korkuluk haricinde minimum boyutlar kullanılabiliyorsa, boru hattının 10 cm'den yüksek olması onu zaten destekleyici yapı elemanının bir parçası olarak kullanmanıza izin verir.

GOST 8645-86'ya göre dikdörtgen çelik borular, 82 yıllık standartta belirtilen aynı gereksinimleri karşılamalıdır. Farklılıklar daha kozmetiktir ve belirtilen geometrik boyutlara uyum gereksinimleriyle ilgilidir.

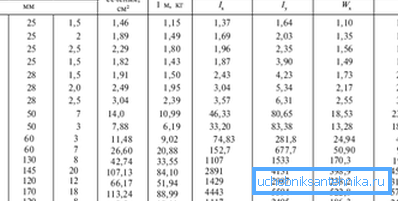

Bu standarda göre, müşteriyle mutabakata varılarak özel boyutlar üretilebilir, çapı 28x25 mm'den 196x170 mm'ye kadar olabilir. Eğrilik yarıçapı için genel kural, yarıçapın metalin kalınlığının iki katını geçmemesi gerektiğidir.

Dikkat edin! Bazı durumlarda, yarıçap metalin kalınlığını üç katına çıkarmak için arttırılabilir. Ancak müşteri ile ön onay gereklidir.

Çelik dikdörtgen tüp için GOST 8645-68 aynı bilgileri içeriyor, sadece boyutları biraz farklı. Bu belgeye göre, standart boyutlar aynı kalıyor ve özel boyutlarda ise 28x25 mm'den 230x100 mm'ye kadar.

Boru hattının işaretlenmesi, sadece bölümün boyutlarına değil, aynı zamanda yapıldığı malzemeye de kapsamlı bilgiler içerir.

İşaretleme, uzunluğa bağlı olarak biraz farklıdır, bu gibi seçenekler mümkündür:

• 90x40x4 GOST 8645-68 / V10 GOST13663-86;
• 90x40x4x6000 GOST 8645-68 / V10 GOST13663-86;
• 90h40h4h1250kr. GOST 8645-68 / V10 GOST13663-86.

Kod çözme talimatı yine de aynıdır - soldan sağa gösterilir: kesitin ve GOST'nin geometrik boyutları, borunun üretildiğine göre, aynı zamanda boru hattının uzunluğunu veya uzunluğun çokluğunu, paydada - çeliğin türü ve karşılık gelen standardı belirtmiştir.

Örnek, aşağıdaki boyutları gösterir:

• ilk durumda, GOST 8645-68'e göre bir çelik dikdörtgen boru 90x40 mm boyutunda bir kesite ve 4.0 mm'lik bir duvar kalınlığı, ölçülmemiş uzunluk, çelik B10'a sahiptir;
• hepsi aynı, ancak uzunluk 6,0 m'dir;
• Geometrik boyutlar aynı kalır, ancak uzunluk 1,25 metrenin katlarıdır.

Dikkat edin! Direnç momenti ve diğer statik özellikler 1,5 mm'lik bir duvar kalınlığına göre hesaplanır. Metalin kalınlığının 15-18 mm'ye ulaşabileceği düşünüldüğünde, ciddi yükler planlanırsa, bu özellikleri duvarın gerçek boyutlarına göre yeniden hesaplamak daha iyidir.

Kare boru hattı

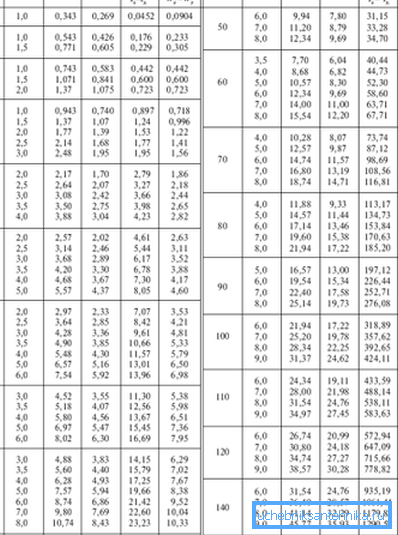

Bir dizi çelik dikdörtgen boru için GOST 8639-68, bir kare boru standardını çağırmak için daha doğrudur, çünkü bölümün yüksekliği ve genişliği eşittir. Elbette, boyutlar dikdörtgenden farklıdır, minimum boyut 10x10 mm'dir ve maksimum boyut 180x180 mm'dir. Ayrıca, 32x32 mm'den 65x65 mm'ye kadar özel boyutlar üretmek mümkündür.

Dikkat edin! Ürün çeşitliliğinde, bazı boyutlar parantez içine alınır; bu, bu boyutun çoğu görev için tavsiye edildiği anlamına gelir. Paranın değeri ve maksimum verim.

Ayrıca, dikdörtgen bir kesit durumunda olduğu gibi, köşe yarıçapının büyüklüğü normalleştirilmiştir. Genel olarak, yarıçap, metalin kalınlığının iki katından daha az olmamalıdır. Sadece 60x60x4 mm boyutlarında bir istisna yapılabilir ve yarıçap üç kat duvar kalınlığına arttırılabilir (ancak bu müşterinin onayını gerektirir).

Buna ek olarak, her iki standart da ürünün sadece geometrisini, sadece bölümün boyutlarını değil, aynı zamanda eğrilik ve 90 derecelik açı sapmasını da sıkı bir şekilde kontrol ediyorlar. ve benzeri

Örneğin, GOST 8369-68'e göre elektrowel dişli çelik boru aşağıdaki şartlara uygun olmalıdır:

• Duvar kalınlığının normdan sapması, üretim yöntemine bağlıdır, bu nedenle dikişsiz haddelenmiş ürünler için, metalin kalınlığı, aralık verilerinden +% 12.5 veya% -15'den fazla, elektrik kaynaklı boru hattından - ±% 10 ve soğuktan - 12,5'e kadar farklılık göstermemelidir %;
• Özellikle forma uygunluk, yük altındaki çalışmayı etkiler, bu nedenle, duvarlar arasındaki açının sapması ± 1.5'i geçmemelidir;
• Maksimum eğrilik 1 m uzunluk başına 1 mm'yi geçmemelidir, bu parametrenin kendi ellerinizle doğrulaması kolaydır;

Ek olarak, bu tür parametreler üzerinde (kenarların kesişimiyle ifade edilir), bitmiş ürünün uzunluğu vb. Gibi kısıtlamalar getirilir.

Mevcut yasal gereklilikler

Geçmişte, kare ve dikdörtgen boru hatlarının ana özellikleri farklı belgeler tarafından normalleştirildiyse, GOST 2003 bu iki tür kesitin boyutlarını birleştirdi. Bu, belgeyle çalışmayı biraz kolaylaştırır.

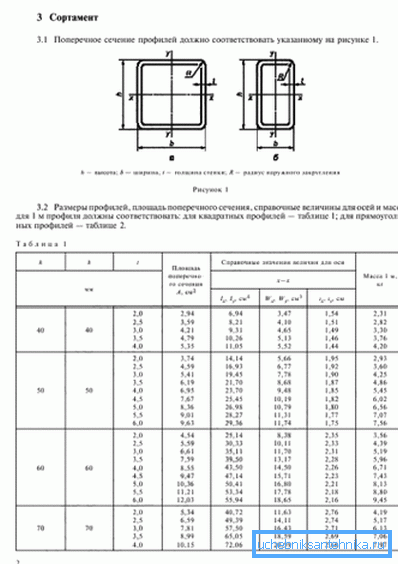

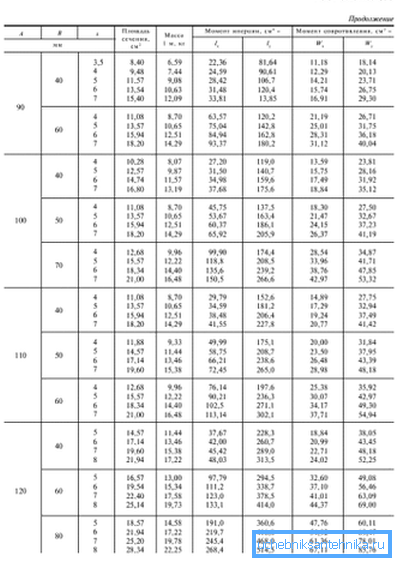

Çelik dikdörtgen boru ölçüsü için GOST 30245-03, 2 tablodan oluşur; 1. standart ölçülerdeki kare boruları, ikinci boru dikdörtgenlerini gösterir.

Yukarıda listelenen belgelere kıyasla, boyutlar biraz farklılık gösterir:

• bir kare kesit için, minimum boyutlar 40x40 mm'dir ve maksimum boyutlar 300x300 mm'dir;
• bir dikdörtgen durumunda, boyutlar 50x25 mm ila 400x200 mm arasındadır.

Uzunluğa gelince, GOST 30245-2003'e göre, 6.0'a eşit olabilir ve maksimum, 13.0 m'de (ancak sadece müşterinin onayıyla) belirlenir. Seri üretim için, 6.0 - 12.0 m boyut aralığı kullanılır.

Önceki yılların standartlarından fark, geometri şartlarında da göze çarpmaktadır. Ayrıca, kaynak gücüne, işaretleme kurallarına, depolama kurallarına da dikkat edilir.

Seçim Kriterleri

Ürün karması ile çalışabilmek önemlidir. Yani, yapının amacını bilerek ve standart ölçülerde (bölümün statik özelliklerinin yanı sıra) bir tabloya sahip olmak, istediğiniz seçeneği seçebilmeniz gerekir. Su temini ya da kanalizasyon işlerinin düzenlenmesi sırasında önemli bir öneme sahip olsaydı, bir profil boru hattında, yapısal dayanıklılığa dikkat edilmeli, fiyat da hesaba katılır.

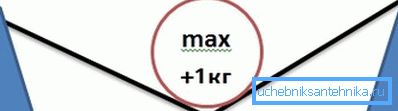

Temel gereksinim, sadece elastik deformasyona izin vermesidir (yük uygulandıktan sonra, yapı orijinal konumuna geri döner ve uzun süreli uygulamasıyla deformasyon artar). Eğer hesaplama bağımsız olarak yapılırsa, deformasyonun doğası (eğme, eksenel sıkıştırma, burulma) hesaba katılmalıdır, bölümün statik özelliklerini belirlemek için GOST borularına ihtiyaç duyulur.

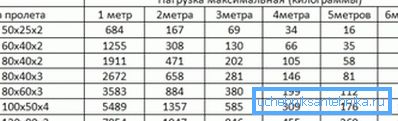

Birisi tasarımı bağımsız olarak hesaplamak isteyecek ve herkesin yapamayacağı bir ihtimal yoktur. Bu durumda, belirli bir yük tipi için yaklaşık boyutları gösteren tabloları kullanabilirsiniz.

Sonuç olarak

Dikdörtgen bir boru seçerken yanılmamanız için, düzenleyici belgeleri anlamanız ve en azından kabaca işleyiş koşullarını hayal etmeniz gerekir. Profil boruları için verilen birçok standart var, bu makalede yer alan bilgiler onları yönlendirmenize izin verecektir.

Bu makaledeki video, şekillendirilmiş bir borunun gelecekteki bir yapı için bir çerçeve olarak kullanımını göstermektedir.
