Çelik elektrik kaynaklı uzunlamasına boru tipleri ve

06-03-2018

Borular

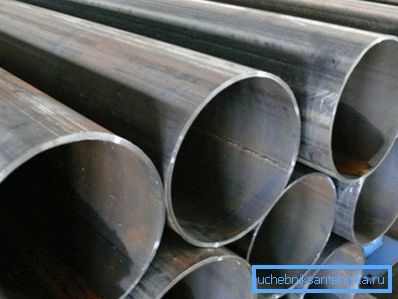

Çelik uzunlamasına elektrik kaynaklı borular, gaz boru hatları, su boruları, ısıtma sistemleri ve diğer boru hatları döşenirken en yaygın malzemelerden biridir. Daha sonra, bu boruların özelliklerine, türlerine ve uygulama alanlarına daha yakından bakacağız.

Çelik boru çeşitleri

Her şeyden önce, çelik borular çeşitli tiplerde olabilir:

Electrowelded - bir kaynak var. Bu üretim yöntemi en basit ve en ucuzdur.

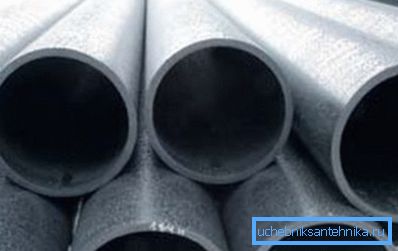

Dikişsiz - bu tip katı metal kütüklerden yapılmış sıcak haddelenmiş ve soğuk haddelenmiş ürünler içerir.. Bu teknoloji daha karmaşık ve pahalıdır, ancak yüksek doğrulukta form ve mekanik mukavemete sahip ürünler elde edilmesine izin verir.

Elektrik ürünleri sırayla iki tipe ayrılır:

Spiral-dikiş - dikiş bir spiral görünümü yok. Bu yöntem, iyi bir çekme mukavemeti elde etmenizi sağlar.
Electrowelded düz dikiş - kütük uzunlamasına dikişlidir. Bu ürünler daha çok yönlü ve daha yaygındır. Kullanımları ile su hatlarının çoğu tamamlanır.

Özel özellikler

Çelik elektro-uzun boylu borular için GOST 10705 91, üretimlerinin 450 ila 1420 mm arasında bir çapa sahip olmasını sağlar.

Ek olarak, kesitlerinin dört şekli vardır:

kare;
dikdörtgen;
yuvarlak;
Oval.

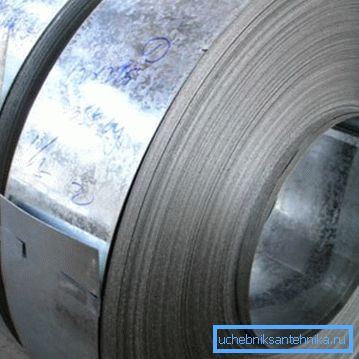

Kural olarak, bu ürünler için başlangıç malzemesi şerittir - bu, özel makinelerde bir tüpe bükülen sac veya çelik banttır.

GOST'ye göre, bu ürün aşağıdaki tiplerden karbon ve düşük alaşımlı çelikten yapılmıştır:

İyi;
semikilled;
Kaynama.

Seçerken, bu ürünlerin yelpazesinin özelliklerinin oldukça heterojen olduğu akılda tutulmalıdır. Bu nedenle, çelik kaynaklı kaynaklı uzunlamasına kaynaklı borular için GOST 10706 76, bunları dört gruba ayırır:

A grubu	Örneğin, inşaat sırasında yüksek mekanik yükler altında yaygın olarak kullanılan ürünleri içerir.
B Grubu	Kimyasal saldırılara karşı dirençlidirler, bu nedenle çeşitli kimyasal maddelerin taşınması için boru hatlarının yapımında kullanılırlar.
B Grubu	Yukarıdaki grupların her ikisine de kaliteli ürünler.
G Grubu	Ürünler dış ve iç basınca karşı son derece dirençlidir.

karakteristikleri

Uzunlamasına elektrik kaynaklı borular için GOST 10704 91'e göre, aşağıdaki parametrelere sahip olabilirler:

Duvar kalınlığı	1 mm'den 10 mm'ye kadar. Duvar kalınlığı çapa bağlı olarak seçilir.
çap	Yukarıda belirtildiği gibi, bu parametre 10 ila 1420 mm arasındadır.
uzunluk	Çapı 30 mm'den az olan ölçülmemiş uzunluk, 30 - 70 mm çapında en az 2 metre olabilir, bu parametre en az 3 metredir. 4 metreden 70 - 152 m - uzunluğa ve 5 metreden daha uzun bir mesafe ile 152 mm'den daha uzun bir boyuta sahip olup, boyutsal uzunluk da ürünün çapına bağlıdır. 70 mm'ye kadar olan bir kesit ile, 5–9 m ve 219 mm'ye kadar - 6–9 m içinde dalgalanmalar gösterir. GOST 10705 80'e göre 530 mm çapa kadar boyuna borular için 426 mm kesitli ürünler için uzunluk aralığı 10–12 m arasındadır Daha büyük çaplı borular sadece boyutsal değildir.

Bu uzunlamasına borular iki doğruluk sınıfında gelir:

Uçları kırparak - bu ile çapaklar kaldırılır.
Kırpma yok - çapak yok olacak.

Bu ürün için GOST 10706 91'e göre, uzunluğunun maksimum sapması doğruluk sınıfına bağlıdır. Birinci sınıf için bu değer +15 mm ve ikinci için - +100 mm'dir.

haysiyet

Elektrik kaynaklı boruların avantajları arasında şunlar sayılabilir:

Üretim teknolojisi sayesinde geniş ürün karışımı.
Maksimum çap 1,4 metredir (bu durumda duvar kalınlığı 32 mm'dir), haddeleme analogları 550 mm'den fazla olmayan bir çapa sahip olabilir.
Çelik kaynaklı bir uzunlamasına borunun çelik ağırlığı, nakliye ve montajı basitleştiren yuvarlama analoguna kıyasla nispeten küçüktür.
Boru hattının, sistemdeki mekanik baskıya ve yüksek iç basınca dayanıklı olmasını sağlayan iyi mukavemet.
Haddeleme analogları ile karşılaştırıldığında aynı çapta daha büyük hacim. Bu, boru hatlarına daha fazla gaz pompalamaya izin verir.
Düşük fiyat, diğer çelik borulara kıyasla.

İpucu! Boru hattının montajı bir kaynak makinesi kullanılarak gerçekleştirilir. Bu araçla çalışma becerisine sahip olmak, işi kendiniz yapabilirsiniz.

eksiklikler

Ürünlerin dezavantajları şunlardır:

Bir kaynağın varlığı nedeniyle oldukça yüksek bir pürüzlülük katsayısı.
Aynı zamanda kaynak varlığına bağlı olan haddeleme analoglarına kıyasla daha düşük mukavemet.

Üretim özellikleri

Yukarıda belirtildiği gibi, bu tip ürünlerin imalatı için malzeme, rulolar halinde tedarik edilen bir şerittir.

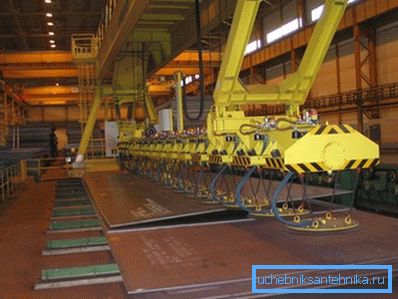

Üretim teknolojisi aşağıdaki gibidir:

Her şeyden önce, materyal hazırlanır - açılmamış ve şeritler halinde kesilir.
Daha sonra şeritler bir şerit halinde katlanır. Bu işlemin sürekli olduğuna dikkat edilmelidir, bu yüzden bu bant da sonsuz olarak adlandırılır.

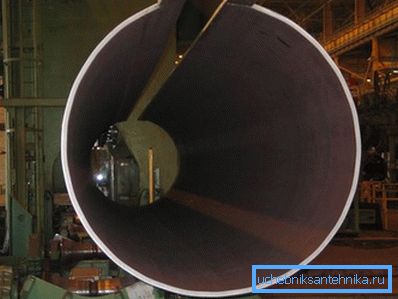

Bundan sonra, freze makinelerinde, banttan açık bir dikiş ve dairesel bir kesite sahip bir boşluk oluşturulur.
Daha sonra dikiş, elektrik kaynağı ile kaynaklanır. Şu anda, her biri kendine özgü avantajları ve dezavantajları olan dört kaynak yöntemi vardır. Bir yöntem seçerken, öncelik, güvenilirlik ve dayanıklılıktır, çünkü bu göstergeler, ürünün sınıfını belirler.

Bitmiş ürün kalibre edilir, bu da duvarların tam çapını ve kalınlığını elde etmeyi sağlar.
Kaynak vorteks noktaları veya ultrason kullanılarak izlenir. Bu aşama çok önemlidir, çünkü ürünün dayanıklılığı kaynağa bağlıdır.
Son aşama, bitmiş ürünlerin istenen uzunlukta parçalara kesilmesi, daha sonra depoya sevk edilmesidir.

Dikkat edin! Üretim sürecinin sonunda ürünler etiketlenir. Ürün markası, geometrik parametreleri, kullanılan yapı malzemesinin türü ve üretim sürecinin doğruluk sınıfı hakkında bilgi vermektedir.

Bu tip borular için GOST 10704 76 mekanik özelliklerini kontrol eder. Aynı zamanda, ürünlerin kimyasal kontrolü yapılmamaktadır.

uygulama alanı

Söz konusu ürünlerin kapsamı oldukça geniştir.

Çoğu zaman aşağıdaki alanlarda kullanılır:

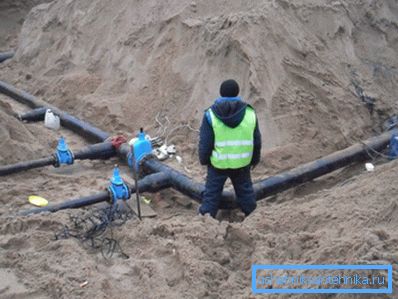

Su temini - sıcak ve soğuk su temini için kullanılabilir, çünkü metal aşırı sıcaklıklara ve basınca karşı hassas değildir. (Ayrıca su borularının dağıtımı makalesine bakın: özellikler.)
Isıtma sistemleri - ürünler şehir ve yerel ısıtma şebekelerinin yapımında yaygın olarak kullanılmaktadır. Ayrıca, soğutucunun sıcaklığının 95 santigrat dereceyi geçtiği durumlarda sadece çelik malzemelerin kullanılmasına izin verilir. Buna ek olarak, yüksek halka sertliği ve uzunlamasına yüklere karşı iyi direnç, dikey kablolama için bu tür bir boruyu neredeyse ideal yükseltici yapmaktadır.

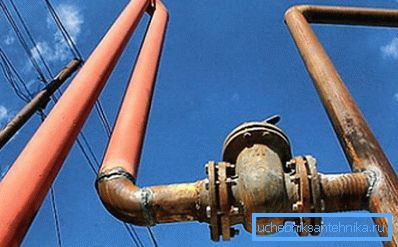

Gaz boru hattı ve petrol boru hattı - bu sektördeki söz konusu ürünlerin popülerliği, kimyasal agresif bir ortama ve yüksek basınca (16 MPa'ya kadar) dayanabilme özelliğine olan direncinden kaynaklanmaktadır.

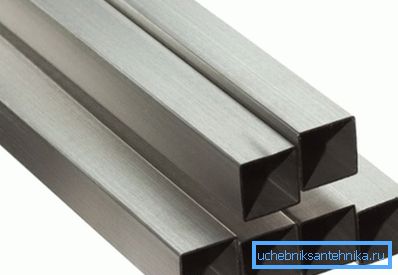

İlk doğruluk sınıfına ait ürünler mühendislik ve yapımda kullanılmaktadır. Doğru, inşaatta daha sık olarak daha iyi bir mukavemet ve sertliğe sahip oldukları için yuvarlak değil, kare borular kullanırlar.

Dikkat edin! Çelik boru hatlarının montajı için talimatlar, kaynak boruları ile birleştirildiğinde kenarların hazırlanmasını içerir, bu da kaynaklı bir bağlantıdaki bölümlerin mükemmel bir şekilde birleştirilmesini sağlar. Duvar kalınlığı 3 mm'den fazla ise, eğim açısı 45 dereceyi geçmemelidir.

Burada, belki de bu tip borular hakkında söylenebilecek tüm ana noktalar.

Sonuç

Elektrik kaynaklı uzunlamasına boru, çeşitli tasarımlarda kullanılan evrensel bir üründür. Uygulamalarının geniş kapsamı, benzer ürünlere kıyasla iyi performans ve nispeten düşük maliyet ile ilişkilidir.

Bu makaledeki videodan, bu konu hakkında daha fazla bilgi edinebilirsiniz.
