Çelik kare borular - teknolojinin incelikleri

Bu profilin sadece yapısal olduğu düşünülmektedir, başka bir deyişle, orijinal olarak çeşitli teknolojik tasarımlarda kullanılmak üzere tasarlanmıştır. Bu profildeki çerçeveler, yuvarlak veya hatta dikdörtgen borulardan yapılan yapılarla karşılaştırıldığında daha kararlı ve güçlüdür. Bu profil en çok inşaat teknolojilerinde kullanılmaktadır.

Bu makale, farklı çelik türlerinden çekirdek ürünlerin üretimi için en yaygın teknolojilere kısa bir genel bakış sağlayacaktır. Ayrıca, kare çelik boruların GOST standartlarının özellikle salınımını düzenlediğini de gösterecek.

Ortak Teknolojiler

Üretilen ürünlerin tüm hacmi iki büyük gruba ayrılabilir:

• dikişsiz;
• Kaynaklı.

İlk grupta olduğu gibi, dikişsiz tasarımlar sayesinde dikişsiz tasarımlar doğuyor, bu da sıcak ve soğuk haddeleme olarak ikiye ayrılıyor. Uzunlamasına yapı grubu, kaynak teknolojisini kullanarak bir metal profil birleştirerek yapılır.

Sıcak haddeleme teknolojisi

• Sıcak haddehaneler, en az 1200 ° C'lik bir sıcaklığa önceden ısıtılmış katı dökme veya preslenmiş, sıkıştırılmış çelik kütük kullanırlar.. Birden fazla kalıplama ile, kaba manşon belirli bir boyuta getirilir. Bundan sonra, karenin iş parçasına şekillendirildiği ara merdanelere gider.
• Sonraki sözde mandrel geliyor.. Bu teknolojik sürecin yardımıyla, sağlam ve ön kıvrımlı bir iş parçasından, istenen bölüme benzer bir şey elde edilir. Monolitik boşlukta, bir delikten içeri itilir ve yuvarlanır.
• Bundan sonra, bir geçiş deliği olan önceden ısıtılmış kaba kütük, sıcak haddehanenin son işlem hattına aktarılır.. Burada, değirmen kalibrasyonuna bağlı olarak, ürün halihazırda istenen bölüme getirilmektedir. Duvarlar planlanan kalınlığa doğru yuvarlandıktan ve şekil neredeyse hazır olduktan sonra, buzdolabı adı verilen hatta gönderilir.

• Gerçek şu ki, metalin esnekliğini korumak için, doğal koşullar altında yavaş yavaş soğuması gerekir.. Aksi takdirde, keskin bir soğutma ile, metal sertleştirilebilir, sonuç güçlü ancak kırılgan bir tasarım olacaktır.
• Ancak bu, müşterinin serbest bırakılmasından önce, boruların özel kalibrasyon makinelerinde işlenmesi ve teknik kontrol departmanını geçmemesi, GOST standartlarına uygun olarak çelik boruların kontrol edilmesi gerektiği anlamına gelmez.. Ayrıca, her ürün kendi elleriyle, kalite kontrol müfettişi kaliteyi kontrol eder ve işaret eder.

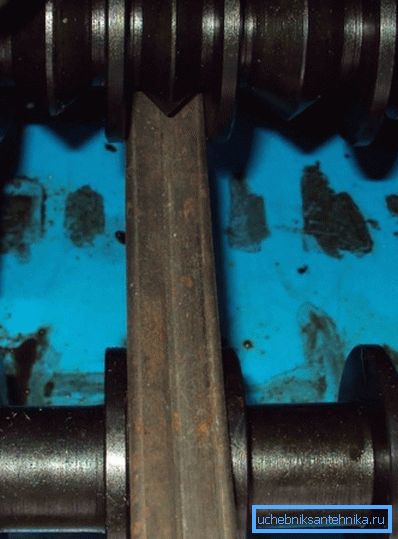

Soğuk haddelenmiş teknolojisi

Hem soğuk haddelenmiş teknolojinin kendisi hem de bu ürünün üretildiği değirmenler sıcak şekillendirme işleminden önemli ölçüde farklıdır.

Bazı kaynaklarda, bu tür ürünler sorunsuz olarak adlandırılabilir.

• Başlangıçta, kaba kütük bir mandrel kullanılarak değil, bir çelik sacdan bir boşluk bırakarak veya çizilerek yapılır.
• Bundan sonra, kaba haddeleme silindirlerinde, boru kütüğü, planlanan duvar kalınlığının elde edildiği bir ara konuma yuvarlanır. Şu anda hala yuvarlaktır, çünkü bu formda işlenmesi daha kolaydır, ayrıca işlemin doğruluğu birçok kez artar.
• Daha sonra ürün, karşılık gelen bir mandrel ile donatılmış özel bir prese girer. Üzerinde, istenilen şekle tasarım verilir ve kalibrasyon hattına gönderilir.

• Sonlandırma kalibrasyon çizgisinde küçük hatalar ortadan kaldırılır ve duvar kalınlığı mükemmel duruma getirilir.
• Ürün neredeyse hazır, ancak metalin tekrarlanan sıkılması ve kalıplanması nedeniyle, özellikleri büyük ölçüde değişir, esnekliğini kaybeder, kristal kafesin deformasyonu sonucu daha dayanıklı ve kırılgan hale gelir.
• Metale geri dönmek için gerekli özellikler "tatil" teknolojisini kullanır. Bunu yapmak için, metal yaklaşık 700 ° C'lik bir sıcaklığa ısıtılır ve yavaşça soğumaya bırakılır.
• Bu şekilde işlenen, bu şekilde işlenen çeliklerin bazı boruları, soğuduktan sonra, geometrisini biraz kaybedebilir ve onları basitçe yönlendirebilir. Bu talihsiz yanlış anlaşılmayı düzeltmek için, mallar, özel doğru makineler ve daha sonra Kalite Departmanının yardımı ile yapılan düzenleme için gönderilir.

Önemli: Dışsal benzerliğe rağmen, soğuk ve sıcak haddelenmiş yapılar sadece teknik özelliklerde farklılık gösterir. Özellikle, duvar kalınlığı ve buna bağlı olarak, soğuk haddeleme tesisi tarafından üretilen çelik kare borunun ağırlığı önemli ölçüde daha az olacaktır. Sıcak haddelenmiş boru şekilli ürünler daha kalın duvarlara ve daha fazla ağırlığa sahiptir.

Kaynaklı uzunlamasına yapılar

Boyuna yapıların üretimi için teknolojik talimatlar çok karmaşık ve daha az enerji yoğun değildir.

Buna göre, maliyet fiyatı ve nihai fiyat çok daha düşük olacaktır.

• Başlangıçta, ürünü üretmek için çelik sacdan boyutlu bir kütük kesilir. Profesyoneller buna şerit diyor. Şerit ölçüleri, gelecekteki borunun süpürme alanıyla tam olarak eşleşmelidir.
• Şerit hazır olduğunda, gelecekteki ürünün şeklinin metale verildiği özel bir makineye gönderilir. Bir kare boşluğunun bir ara boşluğunun elde edildiği, ancak bir dikişin hala açık olduğu, bir silindirler ve silindirler hidrolik sistemidir.

• Daha sonra, kaba biçimlendirilmiş kütük kaynak hattına girer. En yaygın elektrik ark kaynağıdır. 2 mm'den daha büyük bir duvar kalınlığına sahip boyutlu yapıları kaynakladı. Örneğin, inşaatta talep edilen bir kare boru 100x100x4 çelik, elektrik ark yöntemi ile kaynaklanır ve GOST 8639 82'ye göre düzenlenir.
• İnce cidarlı yapılar, yüksek kaliteli hermetik bir dikiş elde etmeyi sağlayan indüksiyon fırınlarında özel teknoloji kullanılarak kaynaklanır.
• Üretim hattının sonunda ürün, geleneksel parametrelere ek olarak, özel ekipman üzerinde kaynağın kalitesinin izlendiği OTK kontrol cihazları tarafından geleneksel olarak test edilir.

Yapıların menzil ve teknolojik standartları

Küçük bir üründe mevcut olan kare boruların tüm kalibrasyonlarını anlatmak imkansızdır, bunun için kare çelik borular için GOST standartlarına uygundur. Devlet standartlarındaki işaretlerin anlaşılmasının anlaşılmasını kolaylaştırmak için, bunları hangi ürünler için hangi standartların geliştirildiğini belirttiğimiz bir tablo haline getirdik.

Önemli: 1981 yılında bir çelik kare boru ölçüsü için GOST 12336 66 iptal edildi ve ardından TU 14-2-361-79 kullanıldı. Bu da, 1989'da, bugün hala yürürlükte olan TU 14-2-849-89 ile değiştirildi.

Ayrıca, paslanmaz çelikten yapılmış bir kare borunun ve alaşımlı ve demir dışı metallerden yapılmış tüm profilli ürünlerin GOST 8645 82'ye göre düzenlendiğini de belirtmek isterim.

Bu makaledeki video, çelik profilli yapıları göstermektedir.

Sonuç

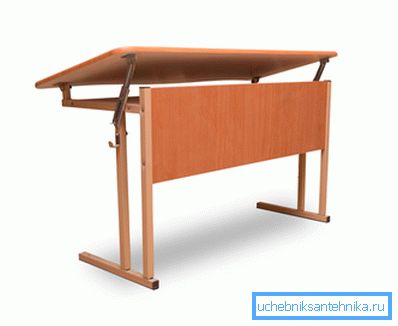

Çelik profilli borular her yerde kullanılıyor, çocuk oyun parklarında bulunabiliyor, hafif bimetal çitlerin çoğu bunlardan üretiliyor ve son olarak, tek bir modern konstrüksiyon çeşitli bölümlerin çelik şekilli yapıları olmadan yapamıyor.
