Çelik profilli boru: uygulama, standartlar, ölçü

02-04-2018
Borular

Tüpler ne için kullanılır? Şu anda yürürlükte olan çelik profilli boru için standartlar ve GOST nedir? Bu ürünler hangi boyutlarda yapılır? Cevapları arayalım.

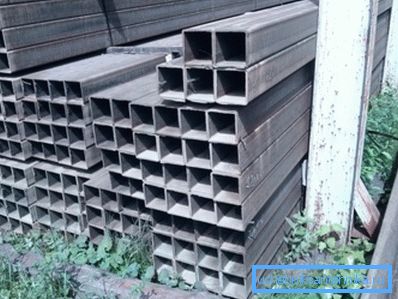

Göndermeme izin ver: proftruba.

uygulama

Yuvarlak ve profilli boruların uygulamaları, bölümlerinin şeklini doğrudan takip eden bir dizi özellik ile ayrılır.Toprak boruların uygulama kapsamı, aşırı basınçları da dahil olmak üzere, sıvıların ve gazların taşınmasıdır.

Bunun iki sebebi var:

  1. Yuvarlak şekil, maksimum kesit alanı ve dolayısıyla sabit bir çevrede maksimum verim sağlar..

Dikkat edin! Borunun (çevre veya çevre) çevresi ne kadar büyükse, sabit duvar kalınlığına sahip metre başına fiyat artar.

  1. Ek olarak, yuvarlak bölüm aşırı iç basınçla maksimum çekme mukavemeti sağlar. Dikkat, bu, ilk postülanın doğrudan bir sonucudur: iç ortam, duvarları daha güçlü, daha geniş alanlarına bastıran; Sabit uzunlukta olan alan sadece yuvarlak boruda en azdır.

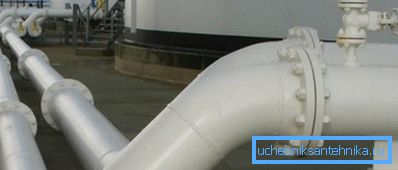

Ana boru hatları her zaman dairesel bir kesite sahiptir.

Şekilli borular - kare ve dikdörtgen, minimum ağırlığa sahip maksimum sertliğin gerekli olduğu yerlerde kullanılır. Seksiyonel profil ve sertlik arasındaki ilişki nedir?

Sovyet döneminden kalma bir okul kursu dersinden küçük bir deney örneği ile kendi ellerinizle kolay bir şekilde açıklayayım.

  • Dört çıtçıt üzerinde ince bir çıtadan, A4 kağıda sığacak şekilde dikdörtgen bir çerçeve oluşturacağız. Yatay düzlemde küçük bir kuvvet uygulandığında masanın üzerine konan çerçevenin, keyfi açılarla eşkenar dörtgene dönüşeceği tahmin etmek zor değildir.
  • Ve şimdi çerçeveye bir kağıt yaprağı yapıştırıyoruz ve yapıştırıcı kuruduktan sonra, dikdörtgeni bir rhombusa çevirmek için tekrar deneyeceğiz. İpucu: Bir yetişkin üzerinde aynı eforda mümkün olan çabayı uygulamak başarılı olmayacaktır.

Proftrub duvarında, bükme yönüne paralel olarak, kötü şöhretli kağıt tabakasının rolünü oynayın. Kendi küçük kalınlığına ve boyutlarına rağmen boruyu bükmeye izin vermezler: Çelik hala yırtılmadan kağıttan daha güçlüdür.

Bir proftruba'nın kapsamları çok sayılır.

İşte bazı örnekler:

  • Taşıyıcı kirişler ve metal yapıların rafları.
  • Raflar ve korkuluklar.
  • Seraların çerçeveleri ve borulardan hangarlar.

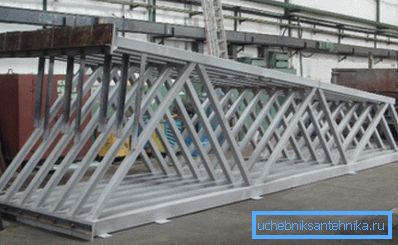

Kare ve dikdörtgen kesitli borulardan çiftlik.

Düzenleyici belgeler

Listesi

Bize ilginç olan ürünlerin üretimini düzenleyen üç ana belge bulunmaktadır.

  1. Çelik şekilli borular için GOST 13663-86, üretim için teknik gereksinimleri içerir.
  2. Kare şeklindeki çelik boruların aralığı 8639-82 standart numarada bulunur.
  3. Dikdörtgen boruların menzili GOST 8645-68'e göre alınmıştır.

Meraklı: üretim için diğer teknik gerekliliklere rağmen, boyut olarak paslanmaz çelik profil boru, korozyon önleyici çelikten yapılmış bir boru ile aynı standartlara göre üretiliyor - GOST 8639-82 ve 8645-68.

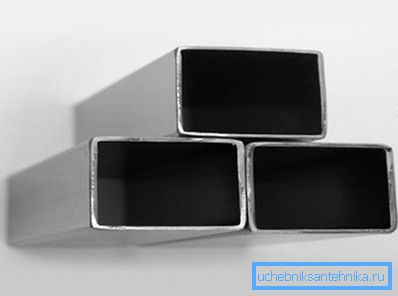

Parlak paslanmaz çelik boru.

Belgelerin içeriğine bir bakalım.

Teknik koşullar

Belgeye göre, boru sistemi dört şekilde yapılabilir:

Üretim teknolojisi Kısa açıklama
Sıcak haddelenmiş Silindirik kütük, yeniden kristalleşme sıcaklığının üzerinde ısıtılır ve dikişsiz bir silindire dönüşür. Ardından mandrel üzerinde sıcak bir durumda döner ve istenen şekli alır.
Soğuk oluşturulan Dikişli iş parçası soğutulur, bundan sonra deformasyon ve kalibrasyona uğrar.
elektrikle Düz şerit bir kare veya dikdörtgene yuvarlanır, daha sonra uzunlamasına dikiş yüksek frekanslı akımlar veya bir elektrik arkı ile kaynatılır.
Soğuk kaynaklı elektrik Düz şerit, silindirler tarafından deforme olan yuvarlak bir boruya kaynaklanır.

Ürünler, çelik veya mekanik özelliklerin kimyasal bileşimi ile standartlaştırılabilir.

Boru yüzeyinde çatlak, gün batımı ve kusurların bulunmasına izin verilmez; Boruyu maksimum toleransların ötesine uzatmayan sadece ufak ezikler ve çiziklere izin verilir .. Elektrik kaynaklı borunun iç tarafında çapak (konveks bir kaynak) kalanı izin verilir.

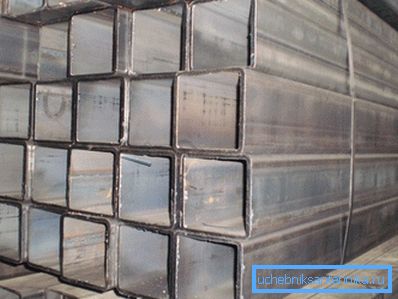

Fotoğraftaki bazı boruların iç yüzeyinde açıkça görülebilir kaynak var.

Test sürecinde, ölçümler ve testler gerçekleştirilir:

  • Dış boyutlar.
  • Duvar kalınlığı
  • Konkavlık.
  • Uzunluğu.
  • Eğrilik.
  • Büküm.
  • Gerilme ve bazı durumlarda hidrolik basınca dayanma kabiliyeti.
  • Kimyasal bileşimi

Testlerin kendilerini GOST'de yürütmek için talimatlar; Bununla birlikte, ilgili metodolojilerin belirlendiği diğer standartlara referanslar içerir.

çeşit

GOST 8639-82

Peki, çelik kare tüplerin boyutları ne olabilir:

Dış boyut, mm Duvar kalınlığı mm
10 1.0
15 1.0; 1.5
20 1.0; 1.5; 2.0
25 1.0; 1.5; 2.0; 2.5; 3.0
30 2.0, 2.5; 3.0; 3.5; 4.0
35 2.0; 2.5; 3.0; 3.5; 4,0; 5.0
40 2.0; 2.5; 3.0; 3.5; 4,0; 5.0; 6
42 3.0; 3.5; 4,0; 5.0; 6
45 3.0; 3.5; 4,0; 5.0; 6.0; 7,0; 8
50 3.0; 3.5; 4,0; 5.0; 6.0; 7,0; 8
60 3.5; 4,0; 5.0; 6.0; 7,0; 8
70 4,0; 5.0; 6.0; 7,0; 8
80 4,0; 5.0; 6.0; 7,0; 8
90 5.0; 6.0; 7,0; 8
100 6.0; 7,0; 8.0; 9.0
110 6.0; 7,0; 8.0; 9.0
120 6.0; 7,0; 8.0; 9.0
140 6.0; 7,0; 8.0; 9.0
150 7,0; 8.0; 9.0; 10.0
180 8.0; 9.0; 10.0; 12.0; 14.0

GOST 8645-68

  • Standart tarafından belirlenen minimum standart boyut 10x15 mm, duvar kalınlığı 1.0, 1.5 ve 2.0 mm'dir. Maksimum değer, 8.0, 9.0, 10,0 ve 12.0 mm duvarlarla 180x150 mm'dir.
  • Standart, 28x25 ila 230x100 mm boyutlarında özel boyutlardaki boruların üretimini sağlar. Maksimum duvar kalınlığı 20 milimetreye ulaşabilir.

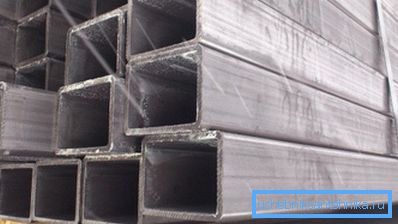

Dikdörtgen kesitli kalın duvarlı dikişsiz borular.

Sonuç

Okuyucunun kuru sayılar bolluğundan yorulmadığını ve dikkatine sunulan materyalin faydalı olacağını umuyoruz. Her zaman olduğu gibi, bu makaledeki videoda ek tematik bilgiler bulunabilir. İyi şanslar!
