Çelik su ve gaz boruları - özellikleri ve özellikleri

Metal boruları plastik muadillerle değiştirme girişimlerine rağmen, VGP olarak adlandırılan bir su-gaz borusu inşaat piyasasında aranan bir ürün olmaya devam etmektedir. Aşağıda, teknik parametrelerine mevcut standartlarla bağlantı kuracak, güçlü ve zayıf yanları belirleyeceğiz.

Siyah çelik su gazı du borusu 15x4

Üç tip vardır - ince duvarlı, orta ve kalın duvarlı. Bu sayede, herhangi bir projeye uyan bir seçenek seçmek için herhangi bir sorun olmadan mümkündür. Galvaniz veya kaplanmamış olabilir. Kesit genellikle silindiriktir, tüm uzunluk boyunca kaynakların varlığı da karakteristiktir.

İpucu: Bu ürünleri seçerken karbon çeliğine dayandığını göz önünde bulundurun.

Hazır VGP'yi almadan önce, preparatların (şeritler) özel işlemlerini gerçekleştirin. Bu, ürünlerin kalitesini ve dayanıklılığını geliştirmek için gereklidir. Tüm üreticiler için ana düzenleme belgesi, bir dizi çelik su ve gaz boruları için GOST 3262 75'tir.

Sistemlerin parametreleri ve kapsamı

Ürünlerin adı tekabül etmektedir - VGP, su temin sistemlerinin ve gaz iletim hatlarının yapımında kullanılmaktadır. Bu tür ürünlerin evrensel kapasiteye sahip olduğu söylenmelidir ve bu nedenle, uygulama kapsamı bununla sınırlı değildir (ayrıca bakınız polipropilen boruların kaynağı: 8 temel adım).

Parametrelere bağlı olarak çelik su ve gaz borularının ağırlığı

Endüstride, uzunluğu 4-12 m arasında olan ürünler kullanılmaktadır.

Ayrıca, tasarım yaparken, bu parametreleri aşağıdaki gibi değiştirebilirsiniz:

  • malzeme;
  • çapı;
  • iş parçacığının varlığı, adımı.

Ürünlerin dayanımına göre, aşağıdaki gibi sınıflandırılır:

  • Işık;
  • geleneksel;
  • güçlendirilmiş.
GOST 3262 75'e göre çelik su ve gaz borularının mukavemetlerine göre boyutları

Ürünlerin kullanılacağı koşullara bağlı olarak, uygun mukavemetleri seçilmelidir. Ana kriter duvarların kalınlıktır. Örneğin, için:

Sıcak su kaynağı Galvanizli kalın duvarlı modeller için GOST 3265 75 kullanın.
HVS Talimat, ortalama göstergeler ile yönetmeye izin verir.
Gazze Düşük profilli seçenekler almak yeterlidir. Bunun nedeni, gazın ürünün iç yüzeyi ile temas ettiğinde olumsuz bir etki yaratmamasıdır.

Galvanizli veya galvanizsiz VGP ürünleri bulunmaktadır. Galvanizleme işlemi, yüzeyine bir çinko tabakası bırakarak borunun teknik özelliklerini arttırmaktır.

İpucu: VGP kullanım yerinde metal korozyonu riski varsa, bu tür ürünler sadece yeri doldurulamaz.

Güçlendirilmiş AIV

Sıhhi tesisat sistemlerinin kendi elleriyle veya kiralanan işçilikle montajı sırasında galvanizli paslanmaz çelik parçalar kullanılmalıdır. Kullanımlarının yapının ağırlığını yaklaşık% 3 oranında artıracağını belirtmekle birlikte, bu durum operasyonel ömrünü önemli ölçüde artıracaktır. Galvanizleme varlığı, ürünün bütünlüğünü etkileyen pas ve diğer olumsuz süreçlerin oluşumunu önleyecektir.

Son montaj malzemesi seçimi ile tasarruf yapmaya değer değildir. Düşük fiyat, düşük kaliteye karşılık gelir ve bu da yapının dayanıklılığını önemli ölçüde azaltır. Operasyon alanına uygun olacak detaylara öncelik verilmelidir.

Agresif ortamlarda montaj için galvanize galvaniz ürünler

Düzenleyici Belge

Tüm yapı malzemeleri ve ürünleri belirli standartlara göre üretilmektedir.

AIV'nin teknik özelliklerini göz önünde bulundurun:

  • çelik kaliteleri - St1-2KP, St1-1-2PS, St1-0,8PS;
  • uzunluk 4-12 m aralığındadır;
  • çelik su ve gaz borularının çapları - 10 ila 80 mm arası;
  • duvar kalınlığı - 2.5-4.5 mm.

Düzenleyici belgeyi okuyorsanız, örneğin, AIV başına GOST 3263 75, toleranslar kalınlıktan sapmalardır, ancak ürünün kütlesinin korunmasıyla. İzin verilen kütle sapmaları% 8'i geçemez.

Bir ürün grubu için bu rakam% 7,5'tir ve tek bir ürün için% 10'dan fazla değildir. Bu parametreler, boru kütlesindeki sapmalar ile ilgilidir.

Ek olarak, ürün uzunluğunun metre başına 2 mm'ye kadar olması gereken eğrilikten sapma gibi göstergeler vardır. Koşullu geçit göstergesinin her 20 mm için 2 mm'ye kadar ve 20 mm'nin üzerindeki tüm bölümler için 1.5 mm'yi geçmemesi gerektiğine dikkat edilmelidir.

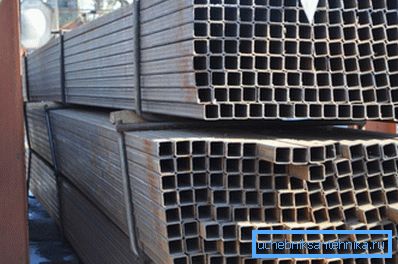

Profil çelik ürünleri

AIV kullanımının olumlu ve olumsuz yönleri

Su ve gaz konstrüksiyonları evrensel olup, kullanımlarında onlara çok sayıda avantaj sağlar:

  • ürünler AIV üzerinde GOST 3262 91'e karşılık gelen yüksek kaliteli çelikten yapılmıştır;
  • galvaniz nedeniyle boru kalitesinde artış;
  • güçlendirilmiş kaynakların varlığı;
  • geniş bir yelpazede boru çeşitleri (hafif, sıradan, takviyeli);
  • dişli bağlantıların varlığı konusunda bağımsız karar;
  • sıkı hydrovortex kontrolünü kullanarak mevcut standartlara uygunluğu sağlar;

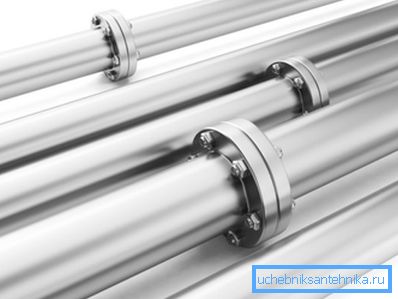

Flanş bağlantısı
  • nispeten düşük bir maliyetle yüksek kaliteli ürünler;
  • VGP'nin evrenselliği;
  • farklı üreticilerden ve imalat yöntemlerinden geniş bir ürün yelpazesi (soğuk haddelenmiş, sıcak haddelenmiş, kaynaklanmış);
  • geniş bileşen seçimi (boru rakorları, bağlantı parçaları, tees);
  • düşük ağırlıkta ürünlerle yüksek mukavemet.

VGP'nin ciddi dezavantajları yoktur, kaynak nispeten zayıf bir nokta olarak kabul edilir. Ürünlerin kontrolünde x-ışınlarının kullanılması, evlilik sırasında tüm olası sorunlardan kaçınacaktır. Böyle bir sistemin hizmet ömrü, kullanım yerinin ve olumsuz faktörlerin (korozyon) etkisine doğrudan bağlı olacaktır.

Tablo, elektrik kaynaklı ürünler için GOST'e karşılık gelir 10704-91

elektrikle

Bunlar, GOST 10704 91'e göre üretilmiş aşağıdaki boru tiplerini içerir:

  • Düz dikişlerle yuvarlak O10-530 mm, O478-1420 mm, uzunluk - 2-12 m;
  • profil ürünleri (oval, dikdörtgen veya kare biçiminde) ve bükülmüş kaynaklı çelik profilli borular (kare ve dikdörtgen kesitli).

İkincinin üretimi OO 10-100 mm aralığındadır, duvar kalınlığı ise 1-5 mm aralığındadır. Borular 1,5 ila 9 m arasında değişen ölçülebilir veya ölçülen uzunluklara sahip olabilir.

Fotoğrafta - elektrik kaynaklı borular

Kapalı kaynaklı çelik borular 80 ila 300 mm arası boyutlarda üretilmektedir. Uzunlukları, 6-12 metrelik çoklu boyutların yanı sıra ölçülebilir veya ölçülemez olabilir.

Bağlantı parçaları

Sonuç

GOST ile uyumlu olan su ve gaz sistemlerinde boruların kullanımı, özel ve endüstriyel yapılarda tam teşekküllü haberleşmelerin oluşturulmasını sağlar. Onların gücünden dolayı, baskıya ve agresif ortamın hareketine dayanma yetenekleri konusunda endişe edemezsiniz. Endüstri, sadece yuvarlak bir kesit ile değil, aynı zamanda kare (dikdörtgen) ile de üretiyor.

Bu makaledeki video, bu konu hakkında ek materyal bulmanıza yardımcı olacaktır.
