Dış boru çapı - boyutlar hakkında bilmeniz gereken her şey

28-04-2018
Borular

Kanalizasyon sistemleri, ısı ve su temini tasarımı söz konusu olduğunda, en önemli görevlerden biri boru hattının doğru seçilmesi olarak adlandırılabilir. Bu sadece malzemeye değil, aynı zamanda büyüklüğüne, özellikle boruların dış çapına atıfta bulunur.

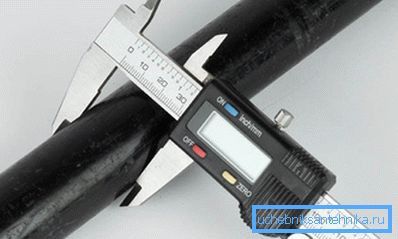

Kalınlık ölçümü

Boyut ne etkiler?

Herhangi bir boru hattının ana görevi, sıvı (gaz) taşınmasıdır, böylece evdeki herhangi bir sistemin (kanalizasyon, ısıtma, gaz boru hattı, havalandırma, vb.) Çalışma prensibini kısaca tanımlayabilirsiniz. Buna göre, çalışmasının etkililiğinin ana kriteri işten çıkarılmaktadır, yani. birim zaman boyunca geçen sıvı veya gaz miktarı.

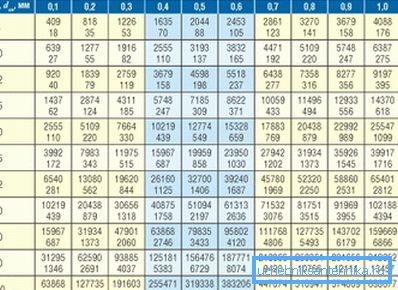

Bu tablolar bir ısıtma sistemi tasarlarken faydalı olacaktır

Planlama aşamasında, genellikle borunun dış ve iç çapını dikkate alın. Doğrudan verim üzerindeki dahili etki ve dış ve iç arasındaki fark, duvar kalınlığında ve dolayısıyla mukavemet üzerinde değerlendirilebilir.

Bu, ısıtma sistemlerinde, tesisatlarda, özellikle basınç modunda çalıştıkları için önemlidir. Isıtma sistemindeki boru hattını kaydetmeye ve kullanmaya devam ederseniz, yakın gelecekte değişmesi gerekecektir.

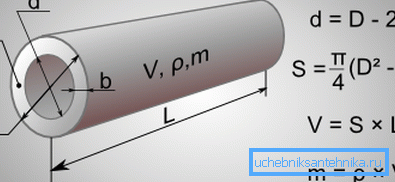

Boru hattının ana parametreleri

İlk bakışta sorun çıkmaz, sadece etiketlemeye dikkat etmek yeterlidir. Gerçekte, bu konuda bir kaç tuzak var, çünkü metrik değil, ancak inç büyüklüğü tanımlama sistemi sıklıkla kullanılıyor.

Çap belirleme özellikleri

Normal milimetre veya inç cinsinden belirtilen boyutlara ek olarak, nominal çap kavramı da kullanılır - başka bir deyişle, lümenin boyutu. Böylece, ilk bakışta masum olan Du25 borusunun dış çapı şeklindeki giriş, başlangıçta bir hata taşır, çünkü kısaltma DU, sadece bir iç boyut olarak kullanılır.

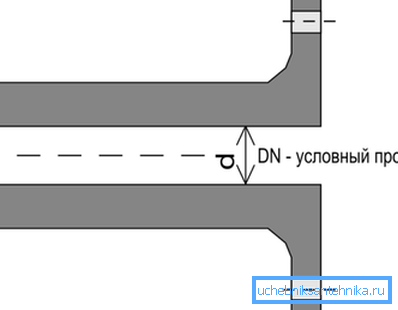

Diyagram şartlı geçişi gösterir.

Aynı şey Du32 borusunun dış çapının belirlenmesi için de geçerlidir, bu durumda ya "Do" öneki ya da dış sözcük kaldırılmalıdır. Aksi halde mağaza, mevcut olmayan bir boyutu bulmaya çalışırken bir saatten fazla harcayabilir.

Dikkat edin! Du değerini kullanarak, akış miktarını kabaca tahmin edebilirsiniz. İlk olarak, sonraki her bir değerin, üretim miktarında% 60 ila% 100 arasında bir artış sağlaması için seçilirler.

Farklı malzemelerle çalışırken, örneğin eski dökme demir kanalizasyonun bir parçasını plastikle değiştirirken. Sıhhi tesisat çalışmalarının uygulanması için kurallar, standart boyutların seçimine özel bir önem verilmeden, teknolojiye odaklanmaktadır. Deneyimli ustalar arasında bile farklı sayı sistemlerinde problemler ortaya çıkabilir.

Polipropilen boru

Isıtma sistemleri ve tesisat tesisatı için kullanılabilir. Kural olarak, 20 ila 110 mm aralığında bir boyut seçilmiştir, ancak bu ikincisi pratikte özel evlerde kullanılmamaktadır. Bitmiş ürünün parametreleri GOST R 52134-2003 ile uyumlu olmalıdır.

Polipropilen boruların dış çapını hesaba katmayı seçerken. Gerçek şu ki, duvar kalınlığı markaya göre değişir. Böylece, PN10 markası için, dış çap (32) iç çapa (26.0 mm) karşılık gelecektir. Ve PN20 markası için, duvar kalınlığını artırarak DN 21,2 milimetreye düşecektir.

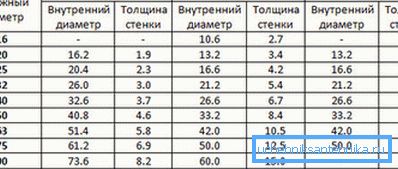

Boru hattı sınıfına bağlı olarak çapların değerleri

Seçerken dış ve iç boyutları karıştırmamak önemlidir. Yani, eğer soru 32 mm'lik bir boru çapı mı, harici mı yoksa dahili mi ise, büyük olasılıkla dıştan bir tanesidir. Sonuçta, Du 32 sadece mevcut değil, en yakın değer 32.6'dır.

Dikkat edin! Tüm çalışmalar elle yapılırsa, tüm elemanların aynı üreticiden ve aynı partiden alınması daha iyidir. Bu nedenle, harici ve dahili parametreler birbiriyle tam olarak eşleşecektir.

Hem boru hattının hem de bağlantı elemanlarının aynı üreticiden olması istenir, bu da boyutların eşleşmesini sağlar.

En yaygın PP borularda ortalama veriler belirtmek mümkündür. Bu nedenle, ısıtma kurulumu için en çok 20 - 32 mm boyut aralığında kullanılır. Isıtma borularının kalınlığı nadiren 50 mm'yi geçer. (Ayrıca bakınız kanalizasyon boruları ve bağlantı türleri: özellikler.)

Çelik ve dökme demir borular

Bir makale çerçevesinde, yüzlerce tanesi olduğu için tüm çerçeve boyutlarından bahsetmek imkansızdır ve bunlar da üretim tarzına bağlı olarak farklılık gösterir:

  • sıcak haddelenmiş boru hattı. Standart GOST 8732-78, bu teknoloji ile üretilen çelik boruların dış çaplarının 20 - 550 mm (yaklaşık 70 ebat) arasında değiştiğini belirtmektedir. Eğer iç kısmı da hesaba katarsak, o zaman duvar kalınlığını hesaba katmanız gerektiğinden binlerce yüzden fazla değilse yüzlerce seçim yapabilirsiniz.

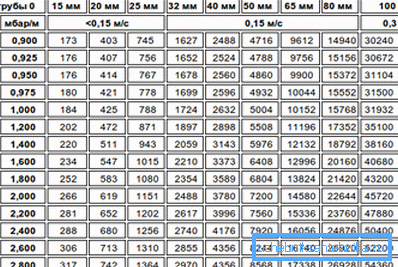

DN'ye karşı bant genişliği
  • soğuk kiralama. GOST 8734-75, 70'den fazla boyutu tanımlar ve durum, sıcak haddelenmiş boru analogları ile aynıdır, yani, duvar kalınlıkları geniş bir aralıkta değişir.

Tabii ki tüm menüyü aklınızda bulundurmayın, gerekli değil. En yaygın olarak en yaygın boyutlarda gezinmek için yeterli. Örneğin, su tedarikini düzenlemek için kullanılan çelik boruların iç ve dış çaplarını göz önünde bulundurmak iyi bir şeydir.

Eşleşen metrik ve inç sayı sistemleri

Ancak çoğu kişi için gizemli olan gizem, inç karakterlerinin çözülmesidir. Bu özellikle bağlantı dişli ise, küçük bir uyumsuzluk bile sızdırmaz bir bağlantı oluşturmanıza izin vermeyecek olsa bile, gelecekte bu sızıntılara neden olabilir.

İşaretlemeyi inç olarak bilmek, iş parçacığının ve DN'nin çapını değerlendirebilirsiniz. Böylece, borunun (3 4) dış çapı, Du'nin 20 mm'ye eşit olduğunu, dişli - 25.9 - 26.2 olduğunu belirtmektedir.

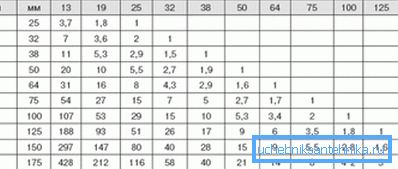

İnç ve metrik boyutlar arasındaki bağımlılık

Dökme demir gelince, her şey çok daha basit, 3 ana boyutta - 150, 100 ve 50 mm. Bu durumda, koşullu geçiş, yani Du boru hattı, ana kriterdir. Günlük hayatta, dökme demiri, atık bertarafını düzenlemek için kullanılır, standart olarak, 100 veya 150 mm'dir.

VGP boru hattı

VGP kısaltması, su gazı boru hattını temsil eder. Çelik, üretim için kullanılır ve sadece harici boru tesisatı için değil, aynı zamanda bir gaz boru hattı döşenmesi için de bir boru olarak kullanılabilir.

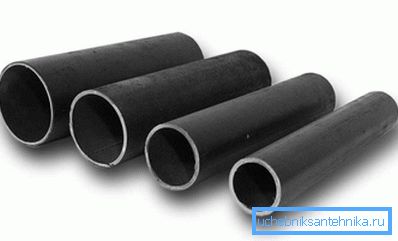

Fotoğrafta - su borusu

Tüm çelik VGP boru hattı GOST 3262-75 standartlarına göre belirlenir. Tanımlama, duvarın kalınlığını bilerek, dahili veya daha doğrusu Du anlamına gelir, boru hattının kalınlığını hesaplamak mümkündür. Böylece VGP tanımı Du15, Du'nin 15 mm'ye eşit olduğu anlamına gelir.

Çelik borunun 22 mm dış çapı, kalınlığı 21.3 mm olduğundan VGP Du15 ile karşılaştırmanıza izin verir. Ancak aynı zamanda, elektromanyetik analojinin (duvar kalınlığına bağlı olarak 18 ila 20 mm arasında değişen) daha büyük bir açıklığı vardır. Bu fark, sistemin çalışma koşullarından kaynaklanmaktadır.

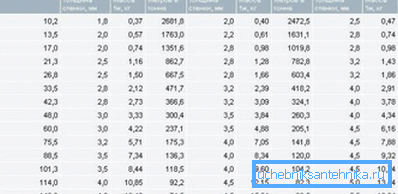

Tablo, AIV boru hattının boyutunu göstermektedir.

Ayrı ayrı, AIV boru hatlarının inç tanımlarını dikkate almak faydalı olacaktır. Burada boyutlar arasındaki ilişki aşağıdaki gibidir.

inç 1/4 1/2 3/4 1.0 1.25 1.5 2.0 2.5 4.0
Boyut, milimetre olarak, DN 8 15 20 25 32 40 50 65 100

Borunun VGP dış çapı, duvar kalınlığına bağlıdır, toplamda 3 versiyonda üretilir:

  • Işık;
  • ortak;
  • güçlendirilmiş.

Örneğin, aralıktaki Du 40 Dn 48.0 mm'yi gösterir. Duvar kalınlığı 3.0 (hafif versiyon) ile 4,0 mm arasında değişir (güçlendirilmiş versiyon). Takviyeli versiyon, yüksek basınç altında çalışan sistemler için kullanılır.

Bakır borular

Plastiğin popülaritesine rağmen, sıhhi tesisat ve ısıtma sistemlerini (fiyat daha yüksek olsa bile) organize etmek için bakır kullanılmaktadır. Boyutların adlandırılmasıyla ilgili olarak, hem inç hem de metrik sayı sistemlerinin kullanımıyla karşılaşabilirsiniz. Standart olarak, ürün gamı ​​GOST 617-2006'da verilmiştir.

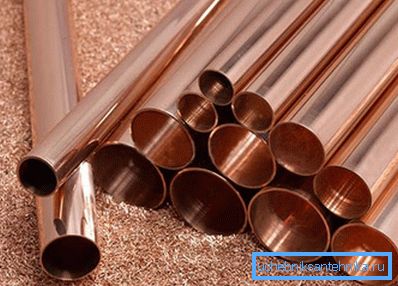

Bakır boru hatları popüler olmaya devam ediyor

Yeni standart, ölçülerin metrik tanımına dayanmaktadır, örneğin, eski 3/8 inç atama, iki boy (6 ve 7 mm) ile değiştirilmiştir. Genel olarak, sadece soğuk haddelenmiş ürünler yaklaşık 70 - 80 standart boyut sağlar ve bu sadece kalınlık dikkate alınırsa.

Doğru boru hattını seçerken, aşağıdaki boyut tanımlarıyla karşılaşabilirsiniz:

  • inç. Bu durumda, örneğin, atama? inç sadece dış boyutu gösterecektir;
  • fraksiyonel. 14/12 kayıt biçiminde, 14 sayısı dış çapı ve 12 iç çapını göstermektedir;
  • duvar kalınlığını gösteren fraksiyonel, örneğin, 14/1. Bu durumda, 14 rakamı Dn ve 1 - duvar kalınlığını belirtir.

Özetlersek

Bir ürün çerçevesinde boru haddelenmiş ürünlerin işaretlenmesinin tüm detaylarını kapatmak zordur. Bununla birlikte, önerilen bilgi doğru boru hattını seçerken gezinmeye yardımcı olacaktır, yani kaçak riski en aza indirilecektir.

Bu makaledeki video, boru hattının çalışma koşullarına bağlı olarak çap seçiminin bir örneğini göstermektedir.
