Eğim kanalizasyon borusu

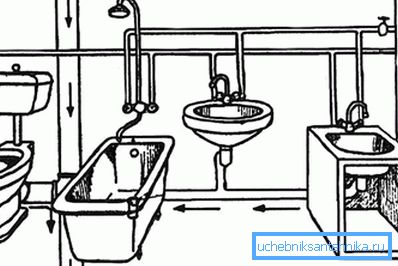

Banyo için bir drenaj sistemi düzenlemek gerekiyorsa, bir kanaldaki kanalizasyon borusunun eğiminin ne olması gerektiğini anlamak önemlidir, aksi takdirde problemlerle karşılaşabilirsiniz. İşin basit olacağına dair izlenim yaratılsa bile, iniş açısının kurulumuna yönelik anlamsız bir tutum, kanalizasyon sisteminin işleyişini kesinlikle etkileyecektir. Sonuç olarak, kaynak, zaman ve efor harcanacak, çünkü tüm işlerin tamamen yeniden yapılması gerekecek.
Tipik olarak, apartmandaki kanalizasyon, yer çekimi ile su akışı prensibine dayanan prensip üzerine çalışır. Bu nedenle, eğer eğim küçükse, su kendiliğinden geçmeyecektir ve büyük olduğu zaman, kanalizasyon sistemi normal olarak çalışamayacaktır.
Eğim açısının belirlenmesi
Açı, olması gerektiği gibi olması için referans tablolarda verilen verileri anlamalıdır. Onlarda, kural olarak, yaygın olarak anlaşılmamış fraksiyonlar verilir. Açıların derece ile belirlenmesi gerektiğine alışkın olanlar, ondalık kesir değerlerini anlayamayabilirler. Ancak, anlamak zor değildir. İlk şekil, eğim ve ikincisi - otoyolun metre cinsinden uzunluğu anlamına gelir. Bu, 3/1'in metre başına 3 cm gibi görüneceği bir örnekle gösterilebilir. Toplam eğimi anlamak için borunun uzunluğunu (kenara veya dönüşten önce) bu değerle çarpmanız gerekir.
Daha ayrıntılı olarak açıklıyoruz. Örneğin, kanalizasyon borusunun tüm uzunluğu 6.7 m'ye eşit olacak ve düşüş 0.06 olacaktır. Böylece, kanalizasyon sisteminin başlangıcındaki ve sonundaki seviye arasında bir formül olarak temsil edilebilecek bir fark bulunmalıdır:
H = L x k, nerede L - borunun uzunluğu (6.7 m), k - Önyargı 0,06'ya eşittir. Bu nedenle anlamı 'H = 6.7? 0.06 = 0.42 m, yani 42 cm. Kanalizasyon borularının doğru eğimi nasıl belirlenir ve bu yöntem hem apartmanlar hem de kır evleri için uygundur.
Boru dolum hesabı
Bir kanalizasyon borusunun montajı sırasında dikkate alınması gereken şey, dolumudur. Bunu tanımlamak için bir formül oluşturuldu:
y = H / D, burada: 'H - borudaki sıvı su seviyesi ve D - çapı. değer y boru doldurulmazsa sıfır olacaktır. Doldurulursa, bu gösterge 1'dir. En uygun aralık 0,5 veya 0,6'dır.
Böyle bir fark, boruların yapıldığı malzemenin özel özelliklerinden ve ayrıca boruların iç yüzeyine daha yakın tutulabilen bir sınır tabakası oluşturma yeteneklerinden dolayıdır.
İçindeki cam veya plastik boruların, yüzeyleri pürüzlü olduğundan asbestten daha yumuşak olduğu gerçeğini hesaba katmak zarar vermez. Bu nedenle, ilk durum için doluluk değeri 0,5, asbest için ise 0,6 olacaktır.
Bu göstergeler kanalizasyon ve sıvının boruların içinden geçeceği hızdan sorumlu olacaktır (saniyede yaklaşık 70 cm). Sonuç olarak, katı kapanımların oranı önemli ölçüde daha düşük olacaktır, bu da bunları boru hattındaki iç duvarlara yapışmayacak şekilde süspansiyon halinde tutacaktır.
normlar
SNiP'ye göre kanalizasyon borularının minimum eğimi, evin içine yerleştirilen borunun çapından etkilenecektir. Bu standartlara göre, ortalama çaptaki borular için (yaklaşık 50 mm), eğim 0.03 m ve büyük ebatlar için 0.02 m olacaktır.
Şube boruları
Ufku (lazer kılavuzlu veya normal) belirlemek için seviyeyi kullanmak en iyisidir. Gerilmiş kablo izlerini de uygulayabilirsiniz. Boru yükselticiye yükseldiğinde, standart bir dikey olarak sığar.
Bu gibi hesaplamaları yapmak için, indirgeme açısı, elde edilen değeri 90 ° 'den itibaren sağ açıdan alırken, indirgemeye göre arcsine olarak düşünülmelidir. Ortaya çıkan değer, ihtiyacımız olan sonuç olacaktır.
SNiP ve diğer standartlar, dışarıda çalışan boruların eğimi için en uygun verileri gösterir. Bu boyutlar, kural olarak, iç iletişimde daha büyük bir çapa sahiptir.
İpucu! En iyi eğim 15 ila 25 mm'dir.
