Elektroteknik borular - özellikleri ve uygulaması

Elektrik kablolarının döşenmesi sadece bilgi ve araçların yanı sıra belirli materyalleri de gerektirir. Ek olarak, kabloların kendi aralarında düzgün bir şekilde dağıtılması önemlidir, böylece onlarla sonradan çalışmak daha uygun olur.

Dışardan görünmeyecek şekilde (gizli seçenek) veya sabit erişiminiz olacak şekilde kurabilirsiniz (açık yöntem).

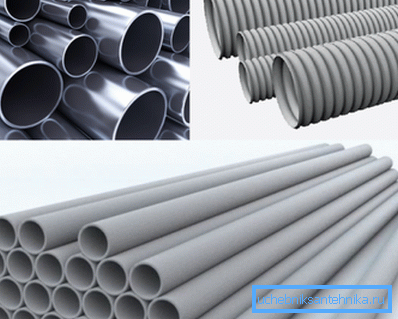

Elektrik boru çeşitleri

İlk seçenek, kurulumu kolay, bakımı kolay ve güvenilirdir. İkincisi özel kutular, borular, metalik esnek teller, yapısal boşluklar kullanımını gerektirir.

İşçi koruma ve yangın güvenliği kurallarına göre, elektrik kablolarının özel elektrik ürünlerinde, örneğin borularda çalıştırılması tavsiye edilir.

Çeşitli tiplerde üretilirler ve bunun için farklı malzemeler kullanırlar, inşaat ve diğer endüstrilerde yararlı olduklarını kanıtlamışlardır. Ürünlerin fiyatı kısıtlama olmadan kullanmanıza izin verir.

Plastik - PVC ve HDPE

Hangi döşeme yöntemini kullanmaya karar verdiğinize bakılmaksızın, şu malzemelerin aşağıdaki borularını kullanabilirsiniz:

• Oluklu;
• pürüzsüz sert;
• çeşitli ekipmanların çalışma kablolarının korunmasına izin veren güçlendirilmiş esnek;
• büyük kesit ve fiber optik ağ (sadece HDPE) bir güç kablosu döşemek gerektiğinde, su veya toprakta kurulum için çift duvarlar.

Elektrik yapıların genel özellikleri, mekanik hasarlara, yalıtım özelliklerine, farklı sıcaklık koşullarına (–20? С'dan + 90? С'ya) dayanıklılıklarına da dayanabilir.

Genellikle iki tiptir:

• kablo çekme için prob ile;
• probsuz.

Elektrik PVC boru sürekli ekstrüzyon yöntemi kullanılarak polivinil klorürden yapılmıştır. Bu malzeme yangına dayanıklı özelliklere sahiptir, boyutları: O16-50 mm, uzunluk - 3 m.

Avantajları şunlardır:

• mekanik hasara direnme yeteneği;
• yeterli sertlik;
• küçük doğrusal genleşme katsayısı.

İpucu: PVC boruların beton altında elektrik tesisatı döşenirken en iyi PVC olduğu kanıtlanmıştır.

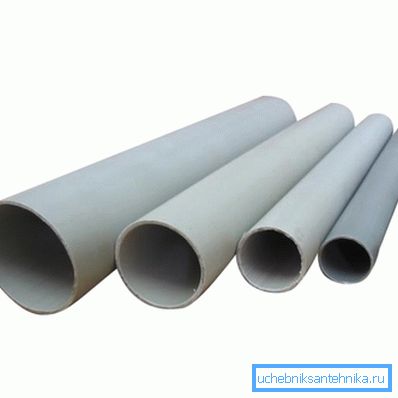

Sert pürüzsüz ürünler ek mekanik koruma ve kablo yalıtımı olarak kullanılır. Düşük yanıcı yapı malzemelerinden yapılmış duvar ve tavanlardaki kabloları açmak için kullanabilirsiniz.

Piyasada bu tür ürünlerin seçimi çok büyüktür:

• sert pürüzsüz;
• zırhlı;
• Oluklu;
• kendi kendine sönen polivinil klorür kullanılan, üretimi için pürüzsüz sert.

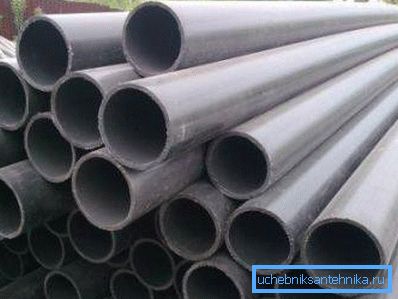

PND Electrical Pipe kimyasallara dayanabilir. Ancak malzeme yeterli şok direncine sahip değildir ve ayrıca yüksek geçirgenliğe sahiptir.

Bu tür boru hatları:

• su temini;
• elektrik tesisatı;
• toprakta yalıtım kablosu döşenmesi;
• ev ihtiyaçları.

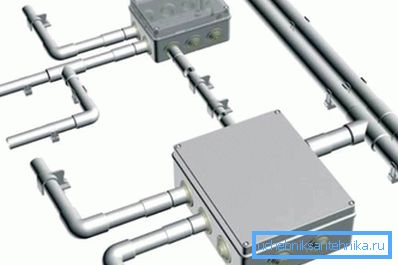

montaj

PVC'nin doğasında var olan nitelikleri göz önünde bulundurarak kendi ellerinizi döşemelisiniz. Örneğin, iyi don direnci, -30 ° C'de bile kurulum yapılmasına izin verir.

İpucu: Toz, yağ, teknik emülsiyon ve yoğunlaşma olmaması için sızdırmazlığı gereken derzlere dikkat edin.

Birikmiş nemi çıkarmak için borular, çekme kutularına doğru meyilli olarak döşenmelidir. Temelde veya binanın tabanının iletişimi arasında kurulum yapıyorsanız, contayı kesinlikle yatay olarak yönlendirin.

En kısa yoldan devam ettirilmesi tavsiye edilir, asıl mesele karayolu üzerinde herhangi bir hasar riski olmamasıdır.

İpucu: Kabloyu sert PVC borulara 2 m'nin altındaki bir derinlikte döşerken, ikinci tabakayı korumak için 800-1000 mm kalınlığa sahip beton bir tabaka gereklidir.

Ürünler, kabloların döşenmesi için farklı şekillerde elektriksel kablolar için koruyucu bir bariyer görevi görmelidir.

Bu nedenle, elektrik tesisatları için SNiP, yangın önleme kuralları ve kurulum yönetmeliklerinin belirlenmiş gerekliliklerine uymak gerekir:

1. Tesis içerisinde ve dışında kurulum, elektrik tesisatı destekleme temelleri üzerinde gerçekleştirilmektedir.
2. Talimat -5? С ile +60? С arasındaki sıcaklık aralığında çalışmaya izin verir, aşağıdaki modda işlem yapılabilir - -25? С'dan +60? С'ya.
3. Açık sürüm, herhangi bir yanıcılık derecesine dayanarak tesis içinde ve dışında montaj yapılmasına izin verir.
4. Duvarlarda, tavanda ve zeminde gizli kurulum sadece yanmaz malzemelerden yapılmış taban üzerinde mümkündür. Ayrıca, boru döşeme beton bir masif içinde gerçekleştirilebilir.

çelik

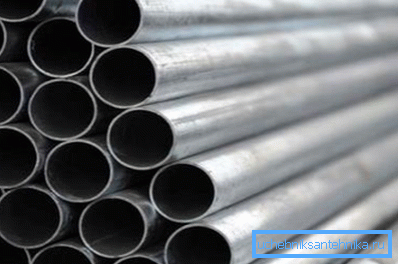

Elektrikli çelik boru, kablo ve kabloları mekanik stresden koruyabilir. Genellikle ahşaptan yapılmış nesnelerin yapımında ve yangın güvenliği için yüksek gereksinimlerin uygulandığı tesis ekipmanlarında kullanılır.

Bu tür ürünlerin kapsamı büyüktür, aşağıda dişli bir ucundan kesilmiş ve diğeri için kaplin takılmış olan dişli çelik elektrik borularının ana tipleridir:

Cilalanmamış çelik elektrik boruları da üretilmektedir. Genellikle herhangi bir modelin uzunluğu 3 m'dir.

PVC oluklu

GOST'ye göre elektroteknik oluklu borular elektrik, telefon ve televizyon kablolarını korumak için tasarlanmıştır. Herhangi bir yöndeki bükülme kolaylığı nedeniyle, asma tavanlarda ve diğer katı yapılarda, katı kutuların ve sistemlerin kurulumunun mümkün olmadığı elektriksel çalışmalarda kullanılabilir. Açık ve gizli kablolama için kullanılan ürünler.

Oluklu elektrik bileşenlerinin çalışması yarım asırdır. Onların yardımı ile, güvenilir güvenlik ve kablolama sistemlerinin kolay kurulumunu sağlamak mümkündür. Ürünler farklı bir çapa sahip olabilir - 16-63 mm ve duvar kalınlığı.

İkinci durumda, bu dayanabilecekleri yük derecesini etkiler. Malzeme, yangın durumunda yangının yapı boyunca yayılmasına izin vermeyecek kendi kendini söndüren plastik PVC'dir.

Sonuç

Kabloların ve tellerin döşenmesi için uygun elektrik sistemleri, döşeme ve kablolama işlerini büyük ölçüde kolaylaştırdı. Ayrıca, onlar için ek bir koruyucu bariyer haline gelmiştir.

Pratikte, çelik, HDPE ve PVC'den yapılmış kullanılmış borular, ikinci olarak da kabiliyetli olabilir ve bu da kapasitelerini arttırır.

Bu makaledeki video, bu konu hakkında ek bilgi bulmanıza yardımcı olacaktır.
