Ev ısıtma için dağıtım manifoldu

Özel bir evin bağımsız bağımsız ısınması yararlı bir şeydir, ancak sadece iyi düzenlenmişse. Bazen yüksek kaliteli bir kazan aldılar ve kablolama doğru bir şekilde lehimlendi ve evde yeterli ısı yoktu.

Sık sık bu rahatsız edici yanlış anlaşılmanın sebebi, elle alınabilen ya da elde edilebilen bir dağıtım manifoldunun olmamasıdır, fakat orta ve büyük kır evlerinde ısınmanın rasyonel olarak dağıtılması imkansızdır.

Neden bir koleksiyoncu kurmalı?

Temel bir teknik eğitime sahip olmak, basit şeyleri karşılaştırmak kolaydır. Kazanın dışına çıkan nozül çapı, her bir noktaya uzanan boru çaplarının toplamından çok daha küçüktür. Bazıları, güçlü bir sirkülasyon pompası kurarak bunu telafi etmeye çalışır, ancak herhangi bir sistemin maksimum değeri vardır ve bunu görmezden gelirseniz, sistem arızalanır veya yakıt tüketimi önemli ölçüde artacaktır.

Daha açık hale getirmek için, bir örneğe bakalım. Duvara monte hane gaz ısıtma kazanlarının çoğunluğunun çıkışı nedir?

3 puan beslediğini varsayalım:

1. duvar radyatör sistemi;
2. dolaylı ısıtma kazanı;
3. kontur sıcak zemin.

Her nokta için besleme borusu 1 inç'lik bir kesite sahiptir. Açıkça, boru içeride mi? Tamamen 3 inç boru sağlayamayacak, sadece yeterli soğutma suyu yok.

Radyatör kablolamanın normal çalıştığı durumlar vardır, ancak sadece sıcak zemin açıldığı ana kadar. Bundan sonra, radyatörler biraz sıcak ve zemin ısınmıyor. Daha güçlü bir kazan, bir seçenek değildir, çoğu durumda, ısıtma sisteminin bir dağıtım manifoldunu kurmak yeterlidir.

Cihaz ve çalışma prensibi

Distribütörlerin fiyatının oldukça güçlü bir şekilde dalgalanma gösterebileceğini fark etmiş olabilirsiniz. Birçok faktöre bağlıdır, ancak ünitenin genel prensibi ve operasyon prensibi tüm modellerde aynıdır.

Isıtma kolektörü nasıl

Aslında, dağıtıcı, soğutucunun sisteme salınmadan önce toplandığı bir ara tanktır. Parmaklarınız üzerinde açıklarsanız, birkaç deliğin yapıldığı bir fıçı hayal edin ve her bir deliğe bir musluk takılır. Şimdi musluklardan akışkan akışını düzenleyebilirsiniz.

Tabii ki abartılı anlattık, aslında dağıtım tarak ünitesi çok daha karmaşık. Sistemin net bir şekilde çalışması için gömülü girişlerle bir ana kapasite yeterli değildir.

Vanalar, hava tahliyesi için kapatma vanaları, soğutma sıvısı kontrolü için termometreler ve basınç göstergeleri de buraya monte edilir. Ciddi sistemlerde, genel sirkülasyon pompasına ek olarak, her bir branşa ayrı bir pompa monte edilebilir.

Ayrıca, tam teşekküllü bir toplayıcı en az 2 tanktan oluşur. Bir tarak soğutucu akışından sorumludur, diğeri geri dönüşü kontrol etme işlevine sahiptir. Sonuç olarak, her branşman için soğutucu akışkanın debisini ayarlamak mümkündür, ayrıca gerekirse, şube tamamen kapatılabilir.

İki tip vana

Modern dağıtıcılar geleneksel olarak 2 ana türe ayrılırlar, esas olarak amaca ve büyüklüklerine göre farklılık gösterirler.

Birinci ünite kategorisi, oldukça büyük binalarda güçlü ısıtma sistemlerinin kurulması için tasarlanmıştır. Isıtma sisteminin bu türden bir dağıtım manifoldu, kazan dairesine monte edilmiştir ve enine kesiti 100 mm'den ve daha fazlasından başlayabilen 2 adet ses tarakına sahiptir.

Kesme vanasına ilaveten, besleme sistemine ait her bir memeye, ısıtma sistemi için ek bir sirkülasyon pompası monte edilmiştir. Dönüş borusu, kural olarak, sadece stop vanaları ile tamamlanır. Bu tür sistemlerin ayırt edici özelliği, sözde hidrolik okların varlığıdır.

Hydroarrow, ani bir düşüş olmaksızın, daha düzgün bir şekilde, farklı ısıtma devreleri arasındaki soğutucuyu dağıtır. Bu basit, birkaç lead ile geniş çaplı bir boru. Montaj kılavuzu da zorluklara neden olmaz, aslında tedarik ve iade tarakları arasında kısa devre düzenlenir.

İkinci tip, küçük bir alanı, tek bir odayı veya bir bloğu ısıtmak için tasarlanmış yerel bir sistemdir. Temel olarak, devre ekipmanı farklı değildir. İlk durumda olduğu gibi, 2 tarak, besleme ve ters monte edilir.

Ancak kazan dairesi dağıtıcıları, soğuk sıvıyı tamamen sıcak olarak değiştirmek üzere tasarlanırsa, yerel cihazlar yalnızca sıcak ve soğuk suyu karıştırır ve sisteme girer.

Buradaki hidrolik okların işlevi genellikle ek bir sirkülasyon pompası ile gerçekleştirilir. Sıcaklıktaki farktan dolayı, işte ılık su yakalanır ve soğuk suyla karıştırılarak sisteme verilir. İlk bakışta, tüm yapı gereksiz bir şekilde karmaşık görünebilir, ancak evin ısı dağılımını en iyi şekilde sağlayan bu tasarımdır.

Önemli: Yukarıdaki tasarım büyük sistemler için tasarlanmıştır. Küçük bir yazlık için bu zorluklar gereksizdir, 3 - 5 dallar için sadece bir yerel sistem vardır.

Kendi kendine montaj ipuçları

Dağıtım manifoldu kolayca toplamak için kendi ellerini ısıtıyor. Zaten anladığınız gibi, tasarımın kendisi oldukça basit ve basittir.

Bütün soru, sisteminize kurmak istediğiniz ek fonksiyonlardır.

• Kazan dairesine monte edilmesi planlanan dağıtıcı hakkında konuşursak, bu yapılar sabit, yeterince yüksek sıcaklık ve basınç için tasarlanmalıdır.. Bu tür testlere dayanmak sadece metal olabilir. Bu nedenle, bu tür sistemlerin tasarımı için elektrik kaynağına ve doğal olarak pişirmeye ihtiyaç duyacaktır.

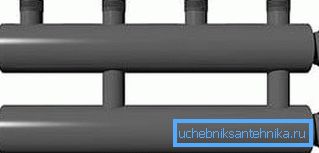

• Sistemin çıkışlarının esas alınacağı ana borunun kendisinin yapılandırması çok önemli değil. Ancak tecrübemizden kare veya dikdörtgen kesitli boruların kullanılmasını tavsiye edebiliriz. Yuvarlak da kullanılabilir, ancak işaretlemek ve pişirmek daha zordur.
• Yerel sistemin bu kadar zorlu gereksinimleri yoktur, bu yüzden daha uygun fiyatlı malzemelerden monte edilebilir.. Şu anda, polipropilen borular ve armatürler, zanaatkâr koşullarda kendi kendine montaj için en uygunudur. Bir havya kiralanabilir, makas alınabilir ve kurulum talimatları herkes tarafından kullanılabilir.

• Hidrolik okların imalatı ile başlamalıdır.. Daha önce de belirtildiği gibi, her iki tarafa da takılan, çalışma borusunun çapı 3 katını aşan normal bir boru buna uygundur. Hidrolik iğnede 5 nokta yapılır, ilk hava tahliyesi için yukarıdan, sonraki ikisi kazanı bağlamak içindir. Kalan çift, kalıpları bağlamak için hizmet eder.
• Dağıtıcı çıkış ve dönüş tarakları tamamen aynı yapılır.. Tek fark, memelerin yerinde olabilir. Her iki tarakta da borular yukarı veya aşağı giderse, bunları bir dama tahtası düzeninde düzenlemek daha iyidir. Basitçe, üst tarağın pimleri, alt yapıya göre açıklığın yarısı kadar yer değiştirmelidir. Bu yüzden boruları bağlamak daha uygun olacaktır.

İpucu: İyi bir takımınız varsa, harika bir arzu ve altın elleriniz varsa, o zaman kendi elinizle ısıtma dağıtım manifoldunu lehimlemek zor değildir. Ancak, inşaatın tüm detaylarını ayrı ayrı satın almak ve sahada monte etmek genellikle çok daha karlı ve daha hızlıdır, montajı meclis olarak almaktan çok daha ucuz olacaktır.

Videoda ısıtma kollektörleri hakkında daha eksiksiz bilgi bulabilirsiniz.

Sonuç

Üniteyi kendi ellerinizle satın almadan veya tasarlamadan önce, belirli odanız için sistemin özelliklerini hesaplamalısınız. Bir yedekle yapılan koleksiyoncu zarar vermeyecek, ancak daha küçük bir doğrultuda hata yaparsanız, o zaman tüm işler boşuna yapılacaktır. Bu nedenle, kendiniz ısı mühendisliğinden uzaksanız, hesaplamayı bir profesyonele sipariş etmek daha iyidir, bu tür hizmetlerin fiyatı çok iyi değildir, ancak hata daha fazla mal olabilir.
