Gaz boru hatları için borular: malzemeler, kurulum

Hangi durumlarda gaz boru hatları için çelik veya polietilen borular daha fazla tercih edilir? Bahçe arsasında gazın döşenmesine ilişkin kurallar var mı? Hangi düzenleyici dokümanların imal edilebildiği borulara göre kullanılabilir? Cevapları birlikte bulmaya çalışalım.

Malzemelerin özellikleri

İlk olarak, mümkün olan her iki çözümün temel özelliklerini formüle edelim.

çelik

Çelik boru hatlarını döşemek için ana malzemeyi oluşturan tanımlayıcı özellik güçlüdür. Araba ile çarpışma, vandalizm, sismik faaliyet (tabii ki makul sınırlar dahilinde) asgari olasılıkla, boru ve gaz sızıntısının sızdırmazlığının ihlaline yol açacaktır.

Referans için: depremler sırasında, kurbanların ve yıkımların yarısından fazlası, depremin kendisinin değil, onları takip eden yangınların etkisinde kalmaktadır. Bunun başlıca nedeni, elektrik kablolarının hasar görmesiyle birlikte gaz şebekesinin tahrip edilmesidir.

Başka hangi nitelikler dikkat çekmeye değer?

• En geniş çalışma sıcaklığı aralığı. Çelik borular, mekanik özelliklerini hafifçe -40 ila + 100C ve üzeri arasında değiştirir. Bununla birlikte, daha düşük sıcaklıklarda, birçok çelik kalıbı kırılgan hale gelir.

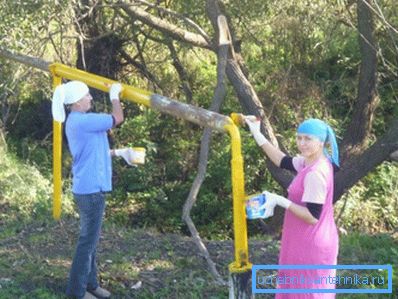

• Düşük korozyon direnci. Boru hattının içinde oksijen bulunmayan kuru bir ortam korozyonu ortadan kaldırırsa, borunun dışı, eski boya işlerinin sıyrılmasıyla periyodik olarak yeniden boyanmalıdır ve estetik açıdan değil.

• Çelik borular büyük bir iletken. Çalışmaları sırasında topraklama ve katodik koruma problemlerini çözmek gerekir: kaçak akımlar ve çeşitli elektrokimyasal süreçlerin meydana gelmesi sadece bir gaz boru hattında bir kazaya yol açmaz, aynı zamanda korozyonu da keskin bir şekilde hızlandırır.
• Son olarak, bir çelik borunun metre başına fiyatı, bir polietilen eşdeğerinden biraz daha yüksektir. Bazı toptan satış fiyatları veriyoruz.

Not: bir çelik gaz boru hattı için izin verilen maksimum basınç 16 kgf / cm2'dir, sadece bir polietilen boru hattı içindir. Ancak, çoğu durumda, polietilenin mukavemeti aşırıdır.

polietilen

Bir gaz boru hattı için plastik boru temel olarak çelikten farklı mıdır?

• Metre başına ağırlık, 3-7 kattan daha azdır. Buradan - daha basit ulaşım ve kurulum.

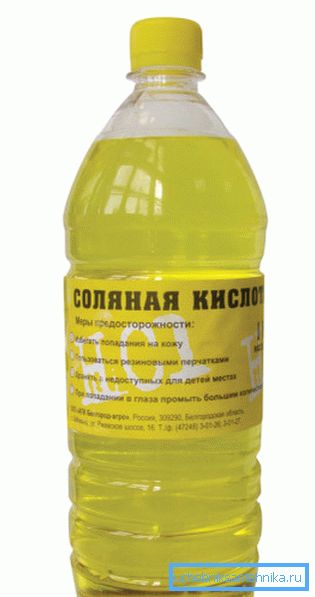

• Polietilen korozyondan ve agresif ortamlarla temastan korkmaz. Kimyasal olarak en dirençli polimerlerden biridir: Konsantre asitlerin depolandığı kapların üretiminde kullanılmasının nedeni yoktur. Pratik sonuç: kurulumdan sonra boru hattının bakımı gerekmez; Periyodik resim kötü bir rüya gibi unutulabilir.

• Tüm plastikler gibi, polietilen bir dielektriktir. Eğer öyleyse, başıboş akımlardan korkmamak mümkündür; topraklama ve katodik koruma gerekli değildir.
• Tüm çalışma sıcaklıklarında gaz boru hattının mekanik özellikleri neredeyse değişmeden kalır: plastik, viskozitesini korur, bu da, kuvvetli bir darbeyi ve yükler altında tersinir deformasyonu destekleyen esnekliği ortadan kaldırabilir. Basitçe, bir kamyon bir polietilen borudan geçerse, orijinal formuna geri dönecektir.

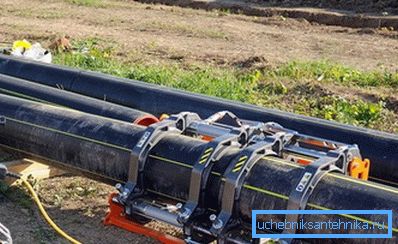

• Çelikten farklı olarak, boruların alın kaynağı tamamen otomatiktir ve bu da insan faktörünü ve dolayısıyla eklemlerin kalite değişimini ortadan kaldırır.

• Çalışma sıcaklığının üst çubuğu sadece 40-45 dereceyle sınırlıdır.

Seçim sorunu

Yani çelik mi plastik mi?

Okuyucu seçimi, yukarıdaki açıklamalara dayanarak kendi başlarına yapabilir. Bununla birlikte, bazı yasal kısıtlamaların dikkate alınması gerekmektedir.

Polietilen kullanımına izin verilmez:

• En soğuk beş günlük kış sıcaklığının -45 derecenin altında olduğu bölgelerde. Düşük sıcaklıklarda plastiğin esnekliği sınırlıdır.

• 6 puan üzerinde sismisitesi olan bölgelerde. Yukarıda belirtilen esnekliğe rağmen, çeliğin gerilme mukavemeti hala daha fazladır.
• Birinci ve ikinci kategorilerin yüksek baskının kentsel bölgesinde. Muhtemelen küçük bir açıklamaya ihtiyaç vardır. Farklı gaz boru hatları kategorileri için çalışma basıncına bakınız:

• Polietilen sadece zemine serilebilir. Zemin ve yüzey döşeme, tüneller ve toplayıcılarda polietilen boru hatlarının ve ayrıca binaların herhangi bir amaç için yerleştirilmesi yasaktır. Bu kılavuz, malzemenin düşük mekanik mukavemeti ve yanıcılığı ile ilgilidir.

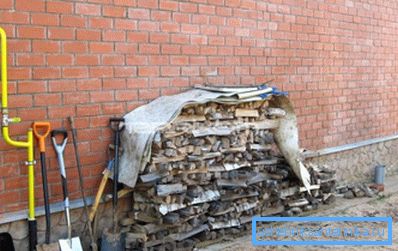

Bu nedenle, site içerisinde bir gaz boru hattı monte edildiğinde, basit olmayan bir kural ile yönlendirilebilir: Polietilen, zemin boyunca yere serilebilir; ev gazına girmeden sadece çelik ile seyreltilir. Polietilen ve çelik arasındaki geçiş, zemin seviyesinin üzerinde evin dışında bulunmalıdır.

Nuance: Para biriktirmek ve gaz tesisatı yapmak için kendi elinizle bağlantı noktası olan evden işe yaramayacaksınız. Tüm çalışmalar lisanslı bir inşaat ve onarım organizasyonu tarafından yapılmalıdır.

hesaplama

Hemen okuyucuya zarar verin: Bir gaz boru hattının çapının basit bir hesaplaması imkansızdır. Nedeni - çok fazla tanımlayıcı faktör.

Listesini derecelendirin:

• Gaz türü. Metan, propan ve propan-butan karışımı farklı yoğunluklara sahiptir ve hidrodinamik açıdan farklı davranır.
• Boru malzemesi. Çelik ve polietilen akışa karşı farklı dirence sahiptir.
• Gazın kütle akış hızı. Bu, sırayla, gaz ekipmanının termal gücü ve verimliliği ile belirlenir.
• Boru hattının uzunluğu. Ne kadar fazla - basınç kaybı daha büyük.

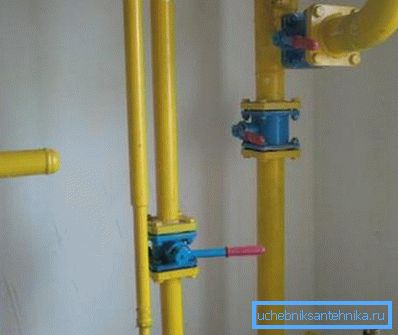

• Her dönüşte, vanaların her elemanı basınç düşüşünü de etkiler.

• Gazın sıcaklığı da hidrodinamik özelliklerini büyük ölçüde etkiler.
• Son olarak, farklı kazanlar, sobalar vb. İçin Farklı bir çalışma basıncı yelpazesi diyelim; buna göre, boru hattı boyunca izin verilen basınç düşüşü de değişecektir.

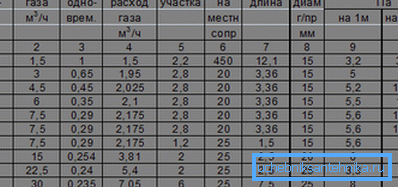

Bir gaz kazanının potansiyel sahibi ne yapmalıdır? En basit çözüm, yukarıdaki tüm verileri girmenize ve anahtar teslimi bir çözüm bulmanızı sağlayan çevrimiçi hesap makinelerinden birini kullanmaktır. Boru çapları göz önüne alındığında, küçük faktörler için açıklanmayan küçük hatalar, felaketle sonuçlanmaya yol açmayacaktır.

Gaz tutucular satan şirket Antonio Merloni Group'un Moskova ofisi tarafından web sitesinde yer alan bir hesap makinesi kullanalım.

20 kW uzunluğunda bir polietilen girişi ve +2 ° C'lik bir gaz sıcaklığı ile 36 kW'lık bir termal güce karşılık gelen bir pik akış hızına sahip bir propan-bütan karışımının kullanılması, 11 mm'lik bir iç çapa sahip bir girişi kullanmak için bizi zorlayacaktır.

Düzenleyici belgeler

Polietilen boru ve çelikten yapılmış gaz boru hatlarının tasarımı ve inşasının, bu boruların üretildiği bazı düzenleyici belgelere dayanması gerektiği açıktır. Hangileri?

polietilen

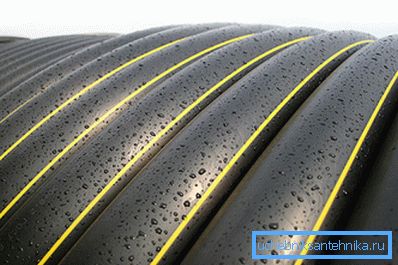

Polietilen gaz boruları GOST R 50838-2009'un gereksinimlerine göre üretilmektedir.

Belgenin ana noktalarını inceliyoruz.

• Bir polietilen gaz boru hattının maksimum çalışma basıncı 1,2 MPa'yı aşamaz. Maksimum gaz sıcaklığı sadece 40 C'dir.
• Boruların nominal dış çapı 16 ila 630 milimetre arasında değişir. Duvar kalınlığı SDR parametresine bağlanır (çapa duvar oranı olarak adlandırılır, bu da kopma sırasında borunun mukavemetini karakterize eder) ve 2.5 ila 52.7 mm arasında olabilir.
• Çapı 200 mm'ye kadar olan bir boru, bir bobin veya bir bobin şeklinde, daha geniş bir kesite sahip, sadece düz kesitler halinde tedarik edilebilir. Bu durumda, düz bir çizginin uzunluğu 5 ila 24 metre arasında olabilir.

çelik

Çelik borular için paralel olarak birkaç belge vardır.

• Çelik su gazı kaynaklı borular GOST 3262-75'e göre üretilmektedir.
• Uzun mesafe gaz boru hatları için kaynaklı ürünler - uzunlamasına ve spiral dikiş - GOST R 52079-2003'e göre üretilmiştir.

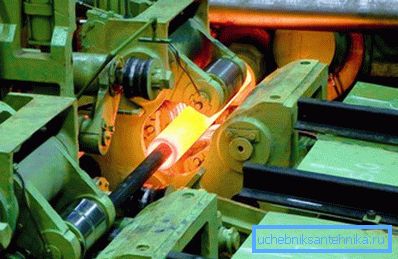

• GOST R 52568-2006'ya göre, koruyucu kaplamalarla donatılmış gaz şebekeleri için dikişsiz, uzunlamasına ve spiral kaynaklı borular üretmektedir.

Bu standartlarda hangi bilgiler bulunabilir?

GOST 3262-75

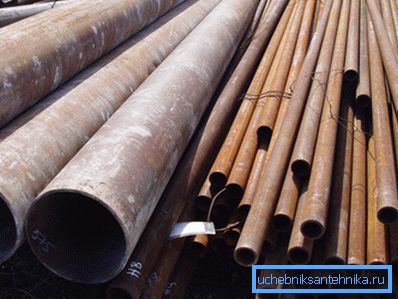

VGP boruları uzunlamasına kaynaklı borulardır, yani düz bir kütükte düz bir kütük haddeleme ve daha sonra uzunlamasına bir dikiş kaynatılarak yapılır.

Düz kısımlarda 4 ila 12 metre arasında teslim edilir. Uzunluk, 5 mm'ye eşit her kesim için bir ödenek ile ölçülüp ölçülebilir veya çoklu ölçülebilir.

Çap aralığı 6 ila 150 mm arasındadır. Borular hafif, sıradan ve güçlendirilmiş olarak ayrılmıştır; Bu kategoriler oldukça farklı duvar kalınlıklarıdır.

Standart olarak, ürünler hem siyah çelikten hem de koruyucu bir çinko tabakasından yapılmıştır.

Faydalı: En etkili korozyon koruması için, galvanizli borular dişlere monte edilir. Gaz boru hatlarında sızdırmazlığı için, FUM bandı kullanılır. Kaynaklarda çinko tabakası kaçınılmaz olarak bozulur.

GOST R 52079-2003

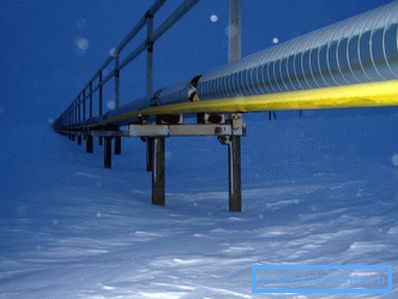

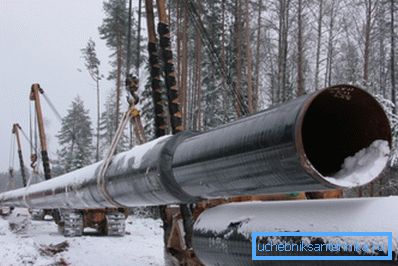

Bu standartta, karayolları için borular büyük bir aşırı basınç ile üretilmektedir. Nedeni açıktır: pompa istasyonları, hatların önemli uzunluklarından kaynaklanan muazzam basınç kaybının üstesinden gelmelidir.

Ürünler üç şekilde yapılabilir:

Duvar kalınlığı 8.21 ila 40 mm arasında değişebilir, çalışma basıncı 9.8 MPa'ya (100 kgf / cm2) ulaşır. Çalışma ortam sıcaklığı -60 C'ye düşebilir.

Genel olarak, borular 10,5 ila 12 metre arasında ölçülen uzunluklarda tedarik edilir; Bununla birlikte, müşteri ile mutabakat halinde, ölçülen uzunluktaki bölümleri tedarik etmek mümkündür.

GOST R 52568-2006

Çap aralığı, yukarıdaki dokümandakine tamamen uygundur - 114 ila 1420 mm. Üretim yöntemleri daha önce bahsedilmiştir: dikişsiz, uzunlamasına ve spiral kaynaklı.

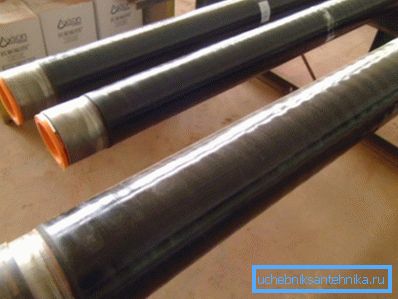

Bu borular ile GOST R 52079-2003'e göre üretilenler arasındaki temel fark, koruyucu bir kaplamanın varlığıdır. Kullanım koşullarına bağlı olarak türünün biri veya diğeri uygulanır.

Sonuç

Malzemenin okuyucunun bir çözüm seçimine karar vermesine yardımcı olacağını umuyoruz. Her zamanki gibi ek bilgiler, bu makaledeki videoda bulunabilir. İnşaatta başarılar!
