Gaz kazanı bacaya bağlanması

Gaz yakıtlı ısıtma sisteminin bileşimindeki baca, iyi bilindiği gibi, kazandan yanma ürünlerinin çıkarılması için kullanılır ve içine bir boru monte edilmiş özel bir şafttır. Bu yazıda, gaz kazanının bacaya nasıl bağlanacağını tartışacağız.

Çıkış kanalının tasarımının yanı sıra, gaz ekipmanına olan bağlantısının sırasına göre, aşağıdaki gibi bir dizi gereklilik sunulmaktadır:

• dikey baca bölümleri herhangi bir eğim olmaksızın kurulmalıdır;
• Baca kanalında hiçbir kısıtlama veya genişletme olmamalıdır;
• üretimi için özel ısıya dayanıklı malzemeler kullanılmalı, yapının duvarlarında herhangi bir çatlak ve mekanik hasar oluşması önlenmelidir;
• baca tasarımında boşaltma kanalının 3'ten fazla eğimi olamaz;
• Gaz kazanına bağlandığında, yüksek sıcaklıklarda çalışmak üzere tasarlanmış özel sızdırmazlık malzemeleri kullanılmalıdır;
• Boşaltma kanalının parametreleri (borunun yüksekliği ve çapı), gerekli itme gücünün elde edilmesinin ön koşulu olan çalışma kazanı özelliklerine uygun olmalıdır.

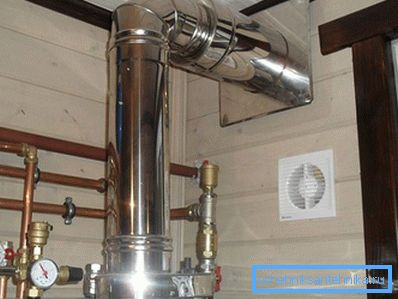

Çıkış Kanal Cihazı

Bir gaz kaynatıcının uygun şekilde bağlanması, ancak yanma ürünlerinin boşaltılması için tipik kanalların tasarımına bir ön hazırlıktan sonra mümkündür. Bu tür kanalların düzenlenmesi için, kural olarak, aşağıdaki prekast parçaları seti kullanılır:

• kazanın bacaya bağlandığı özel tasarım adaptörü;
• borunun alt kısmına monte edilmiş ve bacanın muayenesi ve periyodik olarak temizlenmesi için tasarlanmış özel muayene kapağı;
• Madendeki veya duvardaki yapıyı sabitlemek için braketler.

Buna ek olarak, montaj işlerinin organizasyonu için, bu tür prefabrike boru hatlarına ve kıvrımlar, kelepçeler ve teneke gibi bağlantı elemanlarına ihtiyacınız olacaktır.

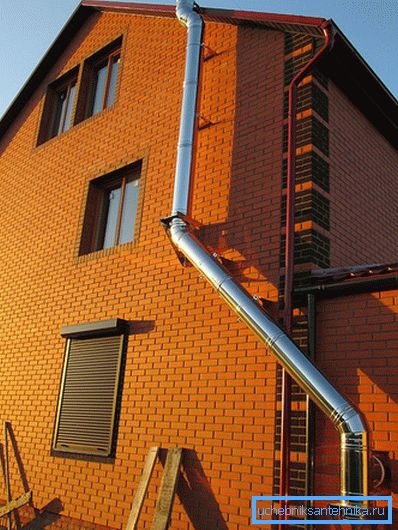

Baca tipleri ve kurulumları için gereklilikler

Gaz kazanına bağlı baca gazı çıkışı, hem konut binasının içine hem de dış yapılarına göre, bu sınıfın bilinen tüm yapılarının iç ve dış olarak sınıflandırılmasını mümkün kılabilmektedir.

Bu tiplerin her biri için, standart spesifikasyonlar geliştirilmiş olup, bacalarınızın standart dışı uygulanması durumunda bile takip edilmesi gerekmektedir. Bu standartların ana gereksinimleri aşağıdaki gibidir:

1. Baca bağlantısı için herhangi bir şemada, yatay bölümleri kazana doğru hafif bir eğimle (doğrusal metre başına en az 3 derece) döşenir.
2. Bu bacaya bağlanması, birkaç boruyu birleştirerek diğer ısıtma cihazları kabul edilemez. Bu, kanalın aşırı yüklenmesine ve yanma ürünlerinin ısıtılmış odaya girmesine neden olabilir.
3. Baca parametrelerinin bir gaz kazanı özelliklerine uygunluğu ile ilgili tüm soruların kapsamlı bir incelemesinden sonra kurulum çalışmalarına devam edilmesi tavsiye edilir.
4. Hesaplamalar yapılırken, bacaların standart yüksekliklerinin kural olarak 5 m'yi geçmemesi gerçeği devam etmelidir Düz bir çatı yapısı durumunda, boşaltma kanalının üst kısmı çatının en az 1.5 metre yukarısına yükselmelidir.
5. Dış kanalın yüksekliği, çatıdan belirli bir mesafe, bir kural olarak, sırt seviyesine göre belirlenir. Aynı zamanda, sırtın üstünde 2 m'den fazla yükselen baca borusu, ek olarak kablo uzatmalarının yardımıyla sabitlenmelidir.

Dış ve iç yapıların düzenlenme sırası, aşağıdaki bölümlerde (örneğin, çelik baca) daha ayrıntılı olarak ele alınacak olan küçük farklılıklara sahiptir.

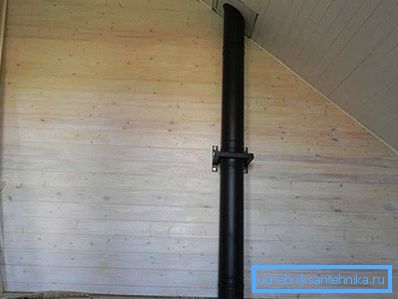

Dahili deşarj kanalının montajı

İç bacaların montajı, döşemenin güzergahının işaretlenmesiyle başlar, bu esnada, duman kanalının çatı içerisindeki yerleri ve mevcut tavanlar ana hatlarıyla çizilir. Daha sonra, kanalın döşenmesi için deliklerden hazırlanan, boyutları, giriş borusunun boyutlarına karşılık gelmelidir.

Ancak bundan sonra, sırası geldiğinde aşağıdaki gibi gösterilebilen tüm yönlendirme sisteminin kurulumuna devam edilebilir:

1. İlk olarak, kazanın çıkışının boyutlarının baca ile koordinasyonunu sağlayan, kazandan branşman boruya özel bir geçiş adaptörü bağlanır.
2. Bundan sonra denetim kapağı montajına bir tişört ile devam edebilirsiniz. Aynı zamanda, kanalın tüm uzunluğu boyunca kanalların duvarlarına köşebentler monte edilir ve kanalın çelik gövdesi baca şaftına sabitlenir.
3. Ardından boru yapısını istenilen boyutlara getirmeye ve kanalda bükülmeler varsa özel adaptörler (dirsekler) takmaya devam etmek mümkün olacaktır.
4. Bindirme yoluyla geçişlerde, bacaların destek yapıları ile doğrudan temas etmesinden yalıtılması için özel bir boru monte edilmelidir.
5. Önceden hazırlanmış bir galvanizli çelik sac, baca çatısına, bir metal kanal üzerinde, çatıya tutturulur ve daha sonra özel tutturucularla çatı tabanına sabitlenir.

Kanalın münferit bağlantılarının derzlerinin, montajdan sonra özel cıvatalarla veya tavlanmış telle sıkıldıktan sonra kelepçelerle takviye edilmesi gerektiğini unutmayın. Ayrıca, baca monte edilirken, duvarlarının kolayca yanabilen malzemelerle temas ettiği conta bölümlerinin ısı yalıtımı zorunludur (asbest bezi bu amaç için en uygun olanıdır). Yapının özellikle önemli yerlerinde ısı yalıtımının güvenilirliğini arttırmak için, branş borusu ek olarak refrakter mastik ile kaplanır, daha sonra açıklığın çevresine bir ısıtıcı konur.

Montaj çalışmasının tamamlanmasından sonra, tüm yapı, sızdırmazlıklar için kontrol edilir, bu sırada yapıların dikişlerine normal köpükler uygulanır ve ardından kazan açılır. Kontrollü yerlerde sabun köpüğü oluşması durumunda, sızdırmazlık tekrarlanır.

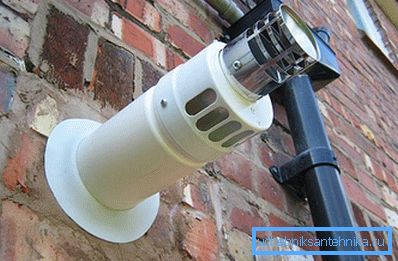

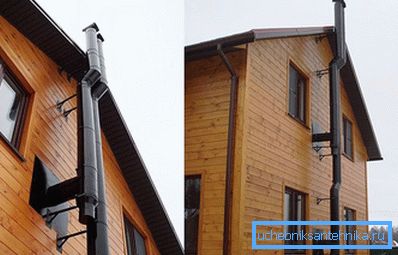

Dış baca

Dış kanalı döşemeden önce, bacanın çıkış noktasının konut binasından işaretlenmesi ilk önce gerçekleştirilir, ardından ilgili delik hazırlanır. Daha sonra, özel bir besleme elemanı doğrudan kazanın kendisinin ucuna, ucunun çıkarıldığı nozüle bağlanır. (Deşarj elemanının duvar boyunca geçişinin dikkatlice kapatılmasına dair öneri). Bundan sonra, dış terminaldeki bir tapa olan bir teli düzeltmek mümkün olacaktır; bu, serbest sökme işlemi bir revizyon olarak kullanılacaktır.

Bundan hemen sonra, yeni bağlantılar ekleyerek kanalı oluşturmaya devam etmek mümkün olacak. Oluşturulan eklemler aynı kelepçeler ile takviye edilir, daha sonra cıvata veya tel ile sıkılır. Dahili bir baca gibi, dış yapı da her 2 metrede bir montajlı özel braketlerle binanın duvarlarına monte edilir.

Gerekli baca yüksekliği devreye girer girmez - borunun ucuna özel bir konik şekilli uç takılır, bundan sonra tüm mevsimin yalıtımına başlamak mümkün olacaktır, ki bu da kış mevsiminde donmasını önleyecektir. Baca izolasyonundan sadece "sandviç - kanal" olarak adlandırılan özel yalıtım elemanlarının kullanılmasını içeren özel bir şemaya göre gerçekleştirilirse, terk edilebilir. Kurulum işinin tamamlanmasının ardından, yüzeyi korozyona karşı koruyan, ısıya dayanıklı bir kaplama ile yapıyı boyamak gerekir.

Sonuç olarak, yukarıda açıklanan tüm montaj işlemlerinin sadece zemin versiyonundaki (parapet hariç) ısıtma kazanları için karakteristik olduğunu belirtmek isteriz. Duvar teçhizatı için baca kanalları, kural olarak, iki devreli bir şemaya göre gerçekleştirilir.
