Gost 9583 75'e göre dökme demir boru tesisatı: yasal

Dökme demir borular, kural olarak, sürekli olarak kanalizasyon ile ilişkilidir. Birkaç kişi, iki yüzyılı aşkın bir süredir su tedarik hatları döşemek için kitlesel olarak kullanıldığını biliyorlar. Bu malzemede dökme demir su borularının özelliklerini, bunlara GOST gereksinimlerini, uygulanabilir kurulum ve onarım yöntemlerini inceleyeceğiz.

Dökme demir veya çelik

Peterhof'un bodrum katındakiler, ünlü çeşmelere su veren büyük borulara dikkat çekti. Bu, zamanımızın öncesindeki en eski işleyen demir boru hatlarından biridir. Yüzyıllar boyunca inşa edilmiştir; Aynı zamanda, kraliyet ikametgahı inşaatçıları, açıkçası, özellikle maliyetleri dikkate almadılar.

Geçen yüzyılın ikinci yarısında ekonomik fayda ön plana çıktı. Gerçekten de, 40 yıl sonra, şehrin alanı yeni otoyolların döşenmesi ile genişleyecek ve yeniden inşa edilecekse, neden yarım yüzyıllık bir kaynakla bir su temini sistemi inşa etmelisiniz?

O zamanlar çelik ana su şebekeleri yaygınlaşıyordu - nispeten ucuz ve en önemlisi kurulum açısından çok daha teknolojik.

İpucu: bitüm ile elektrik kaynağı ve harici su yalıtımı, soketin dolgusuyla manuel kabartma işleminden çok daha hızlı gerçekleştirilir.

Tasarrufun sonuçları oldukça öngörülebilir ve hala hissediliyor:

• Suya batma önlemlerine rağmen, zemine serilen bir borunun kaynağı nadiren 30-40 yılı aşmaktadır. Bu süreden sonra çok sayıda fistül içme suyunu kabul edilemez hale getirir.

Merakla: Yerel yönetimlerin tahminlerine göre, yazarın yaşadığı şehir olan Sivastopol'da su şebekesinin bozulması nedeniyle suyun% 40'ı kayboluyor.

• Sadece bu değil: çelik boru aktif olarak kireç tortuları ve içinde pas ile büyümüş. Birkaç yıl boyunca, basınç, basınç ve manevra kabiliyetinde uygun bir düşüşle 3-4 kat azaltılabilir.

Ve bu donuk arka plan üzerinde dökme demir neye benziyor?

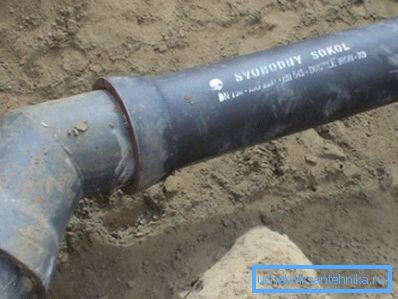

• Uygun kalitede dış su yalıtımıyla, zemine yerleştirilen borunun gerçek hizmet ömrü bir asırdan az değildir.
• Boru hattı pratik olarak içeriden aşırı büyüyor.

Dökme demir tesisatının tek sorunu yer hareketine büyük bir duyarlılıktır: çelik borunun hafifçe deforme olduğu yerlerde, dökme demir patlar.

standart

Gri dökme demir su boruları için mevcut standart 1977 yılında tanıtıldı; Son değişiklikler 2011'de kısa bir süre önce metne yapıldı. Peki, GOST 9583-95'e göre su tedariği için dökme demir borular ne olmalıdır?

boyutlar

Standart, duvar kalınlığı için üç sınıftan dökme demir su boruları sağlar - LA, A ve B.

Borunun çalışan metre kütlesi 11.3 kg (65 mm, LA sınıfı) ile 627 kg (1000 mm, Sınıf B) arasında değişmektedir. Standart, ölçülen uzunluktaki çan şeklindeki boruların (2; 3; 4; 5; 6; 7; 8; 9 ve 10 metre) ve ölçülen uzunluğun 2 ila 10.5 m arasında üretilmesini sağlar.

Gereksinim

Silindirin sokete geçişi bir eğimle veya bir çıkıntı şeklinde yapılabilir.

Su kaynağı için dökme demir boruların boyutları aşağıdaki sınırlar dahilinde nominalden farklı olabilir:

• Ölçüm tüpünün uzunluğu + -20'dir.
• Duvar kalınlığı - -1 + 0.5.
• Dış çap (300 mm'ye kadar) - + - (4.5 + 0.0015D).
• Dış çap (300 mm'den fazla) - + (4.0 + 0.0015D) - (5.0 + -0.0015D).
• Soketteki iç çap + (2.5 + 0.002 D) - (1.5 + 0.002D) 'dir.

Not: D için, toleransları hesaplarken nominal çap alınır.

Ovalite, nominal boyuttan normalleştirilmiş sapmalar için bir boruyu çıkaramaz, bir borunun gerçek kütlesinin hesaplanandan sapması yüzde beşi geçemez. Borular, sınıf ve nominal boyutlarına göre belirlenen hidrolik basınç testlerine tabi tutulur.

Not: Su şebekesindeki çalışma basıncı genellikle 3-4 atmosferi aşmaz. 8-10 kgf / cm2'ye kadar, bir evin mühendislik sistemi içinde veya küçük bir mikrodisit içinde pompalamadan sonra artabilir.

Boru ucu yüzü, zıvananın karşısındaki ekseni, eksenine dik olarak 0,5 dereceden fazla olmayan bir sapma ile kesilmelidir.

Ürünün içi ve dışı koruyucu toksik olmayan bir malzeme ile kaplanmıştır. Bu durumda, kaplama, alın derzinin sızdırmazlığını engellememeli, +60 C'ye kadar olan sıcaklıklarda soyun ve yumuşatılmalıdır.

Önemli: Boru hattının müşteri elemanlarının talebi üzerine kaplama olmadan temin edilebilir.

Kurulum ve onarım

Tesisat sıhhi tesisat borusu montaj sırasında nasıl takılır? Soketler çatlamış ve yontulmuş mu?

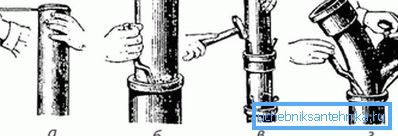

Boru soketinin sızdırmazlığının ana aşaması, organik elyafla yağlanmış bir kabin ile sızdırmazlığıdır. Emniyet kemeri, ortalanmış çan eklemine mümkün olduğunca sıkı bir şekilde takılır, daha sonra kovalanıp çekiç yardımıyla elle sıkıştırılır.

Popo küçük mühür: kabin, biyo bozunma, mekanik hasar ve diğer olumsuzluklardan korunmalıdır.

Bu nasıl yapılır?

• Geleneksel çimento markası 400. Mümkün olduğunca sıkı bir şekilde 1: 9 oranında hazırlanan su-çimento karışımı, soketi tıkar ve çimento tapasından çıkmaya başlayana kadar damgalayarak sıkıştırılır. Daha sonra soket bir güne kadar ıslak paçavra ile sarılır.

• Asbest çimento karışımı, 1: 2 oranında hazırlandı, ardından suya 10 - 12 hacim eklendi. Çimento gibi sıkıştırılır; Asbest lifleri çatlamayı önler.

Önemli: Aynı başarıda lifle kesilmiş fiberglas kullanabilirsiniz.

• Genişleyen çimento. Normalden farklı olarak sıkıştırma gerektirmez.
• % 10 - 15 zemin kaolin ilavesi ile kükürt erimesi. Belli sebeplerden dolayı, sadece dikey veya eğimli bir soket yerleştirebilirsiniz; Kural olarak, gri montaj fabrikada mühürlenir.
• Erimiş kurşun.
• Son olarak, kurşun, cabbies üzerine damgalamak için kullanılabilir.. İnce bir yumuşak metal çubuk, oluğu sıkıca doldurur ve organik elyafı güvenilir şekilde korur.

Önemli: kurşun ve bileşikleri toksiktir. Asbest lif ve elyafı da solunum organları için çok kullanışlı değildir. Bu nedenle, bariz talimat: kendi ellerinizle ilgili işi yaparken, kişisel koruyucu ekipmanı unutmamalısınız.

Dökme demir su borularının onarımı, yalnızca soketten uzakta küçük enine veya uzunlamasına çatlaklarla mümkündür: bu durumda, boru hattı bölümünde bir kauçuk conta ile bir dökme demir veya çelik kelepçe üst üste yerleştirilir. Diğer durumlarda (yontulmuş prizler, uzunlamasına boylamasına çatlaklar) boru hattı kısmı değiştirilir.

alternatifleri

Dökme Demir

İlk tanışma

Bu indirgeme altında sözde yüksek mukavemetli nodüler dökme demir bulunur.

Terimin anlamını açıklamak için, kısaca fiziğin doğuşuna girmelisiniz.

• Dökme demirlerin çelikten - kırılganlık, düşük süneklik ve korozyona karşı yüksek dirençten kaynaklanan tüm temel farklılıkları - karbon-grafit formlarından birinin varlığıyla belirlenir.
• Düzenli grafit minyatür yassı ölçekler biçimindedir. Bununla birlikte, bazı katkı maddeleri erimiş gri demir (özellikle magnezyum ve bileşikleri) içine sokulduğunda yeniden kristalleşme meydana geldiğinde, şekli küresel olarak değişir.
• Aynı zamanda, metalin fiziksel özellikleri önemli ölçüde değişir: korozyon direncini korurken, viskozite, plastiklik ve şok yüklerine karşı direnç kazanır.

Özellikle hoş olan şey, bir ton malzemenin fiyatının dönüşüm sırasında biraz değişmesidir. Karbonun yeniden kristalleşmesine neden olan katkı maddelerinin toplam oranı, ağırlıkça% 0.08 oranında dökme demirden fazla değildir.

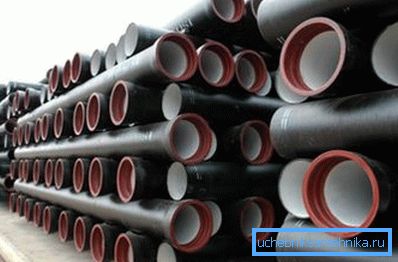

Yüksek frekanslı demir grubundan çıkan boru su boruları şu anda gri dökme demir için ana alternatiftir.

• Basınç ve eğilme dayanımı, dökme demirden üstündür, her türlü polimer borusu söz konusu değildir. Buna göre, VCHSH su boru hatlarının boruları yoğun otoyollar ve dengesiz topraklar altında döşenebilir. Aşil topuğu hariç, tüm korozyon özelliklerine sahip, aşınmaya karşı düşük dirençli çeliklere sahiptirler.

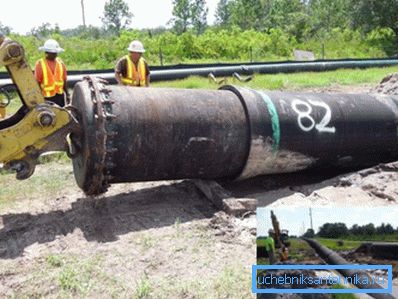

• Soketlerin zahmetli ve teknolojik olmayan kabartma problemi tamamen çözüldü. Kullanılan soketleri halka contalarla damgalamak yerine. Tabii ki, önemli boru boyutları ile, soket montajı ağır makine kullanımını içerir; Ancak, bu boruların kütlesi her durumda boru hattını manuel olarak kurmaya izin vermeyecektir.

Dikkat edin! Lastik contaların kullanımı, sıkışmadan ödün vermeden soket bağlantısının (boruların nispi pozisyonundaki değişim) hafif bir deformasyonuna izin verir.

Düzenleyici belgeler

VChGH'den basınçlı boru hatlarının üretimi ayrı bir standart olan GOST R ISO 2531-2008 tarafından düzenlenmiştir.

Önemli noktalarını vurgulayın.

1. Belgeye göre, borular ve rakorlar 40 ila 2.600 milimetrelik bir nominal büyüklüğe sahip olabilir; bu da tüm şehirleri besleyen otoyolları oluşturmak için çiğneme bezlerinin kullanılmasına izin verir.
2. GOST'e göre metalin bileşimi, su bileşimi üzerinde zararlı bir etkiye sahip olmamalıdır.
3. Boruların uzunluğu, nominal çaplarına bağlı olarak standart tarafından düzenlenir:

İzin verilen maksimum eğrilik, boru uzunluğunun% 0.125'inden daha fazla değildir.

Boru hattının harici bir kaplaması olarak, çalışma koşullarına bağlı olarak, kullanılabilir:

• Çinko metal.
• Çinko boya (polimerik bir bağlayıcıda çinko tozu).
• Polietilen.
• Poliüretan.
• Fiber çimento.
• Yapıştırıcı polimer bant.
• Epoksi reçine
• Bitümlü macun veya boya.

Boru ve ek parçaların iç koruması için kullanılmasına izin verilir:

• Çimento harçları (Portland çimentosu, Portland cüruf çimentosu ve yüksek alümina çimentosu).
• Polietilen.
• Poliüretan.
• Epoksi reçine
• Bitümlü boya (mastik).

Boru hattı elemanlarının işaretlenmesi şunları belirtmelidir:

• Üretici (isim veya ticari marka).
• Üretim yılı.
• Malzemeye referans (VChGH).
• Nominal boyut
• Ürünün üretildiği standart.

polietilen

Polietilen basınçlı borular bugün dökme demir tesisatına ana alternatiftir.

Onlarla ayrıntılı bir tanışma, materyallerimizin kapsamı dışındadır, bu yüzden sadece kilit özelliklerine dikkat edeceğiz.

• Polietilenin hizmet ömrü, üreticiler tarafından sisli 50+ yıl olarak tahmin edilmektedir. Uygulamada, bu malzeme neredeyse sonsuz olarak kabul edilebilir.
• Duvardaki birikinti, borunun lümenini azaltır, prensipte olamaz. Polimerin son derece düşük yapışkanlık özelliklerine sahip pürüzsüz yüzeyi, tıkanmanın oluşmasına izin vermez.

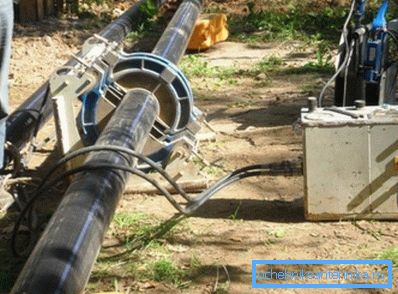

• Tüm bağlantılar alın kaynağı ile yapılır. Eklemin mukavemeti, bir katı borunun mukavemetinin en az% 80'i kadardır.

Polietilenin, dökme demir boruların bu gün piyasada kalmasına izin veren tek şikayeti, yüksek plastisite ve sonuç olarak çok ılımlı halka sertliği. Polietilen boru hattı, sadece betonarme oluğun korunmasıyla deforme olabilir bir toprakta döşenebilir.

Sonuç

Su şebekesinin başarılı olabilmesi için klasik ve modern çözümler ile tanışıklığımızı değerlendireceğiz. Her zaman olduğu gibi, bu makaledeki video ek materyal sunacak. İyi şanslar!
